福特RS200拉力赛车底盘车架结构设计

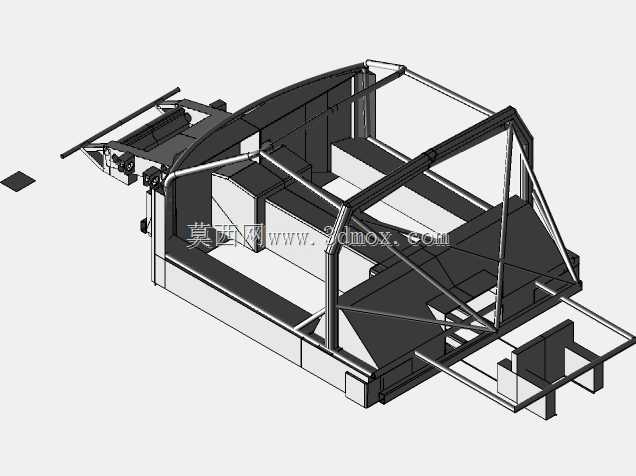

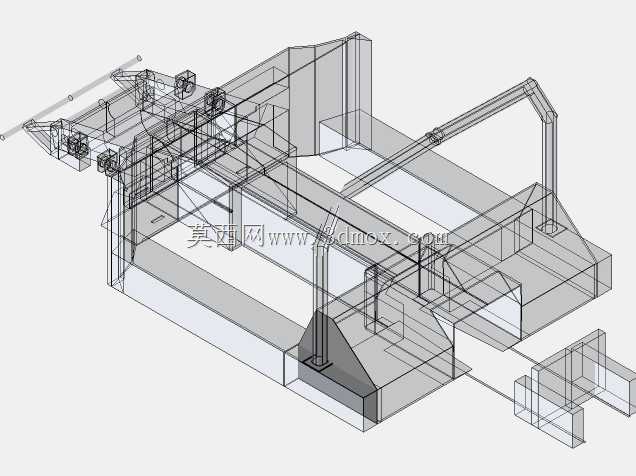

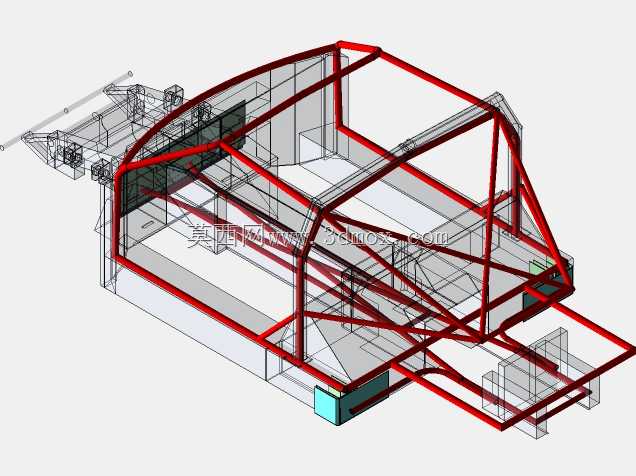

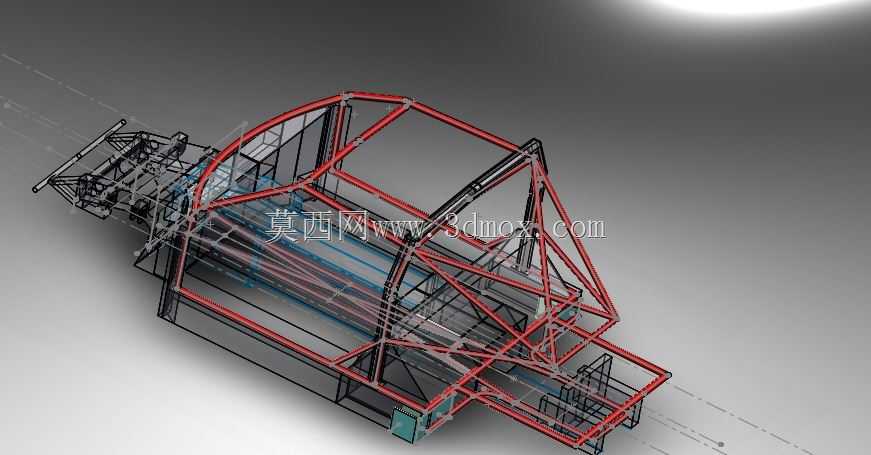

该三维模型呈现的是拉力赛车专用的钢管式底盘车架结构，主要应用于专业拉力赛事的赛车改装、复刻制造以及赛车工程教学实训场景，是拉力赛车整车的核心承载基体，承担着连接动力总成、悬架系统、转向机构、车身覆盖件与防护结构的核心作用，直接决定赛车在非铺装路面高速行驶、飞跳冲击、连续过弯工况下的结构刚性与动态操控表现。从功能特性来看，该底盘采用空间钢管桁架式结构设计，通过不同管径的高强度合金钢管的空间交错焊接，形成兼具高抗扭刚度与轻量化优势的承载框架，前部预留了动力总成与前悬架的安装点位，可适配横置四驱动力布局的安装需求，中部为驾驶舱区域，按照赛车防滚架的安全规范设计了环绕式防护结构，能够在车辆发生翻滚、碰撞时为驾乘人员提供充足的生存空间，后部预留了后悬架、传动系统与散热组件的安装位置，前后延伸的结构可匹配拉力赛车长行程悬架的安装行程需求，适配复杂越野路面的悬架跳动边界。设计思路上，该结构充分考虑拉力赛事的极端工况，通过主受力钢管的走向优化，将路面冲击、动力输出的反作用力均匀分散到整个车架结构，避免局部应力集中导致的车架开裂变形，同时在保证结构强度的前提下尽可能削减非受力区域的冗余管材重量，实现整车轻量化目标，帮助赛车在赛事中获得更好的动力重量比。从安装边界来看，该底盘的整体宽度适配拉力赛事的车辆尺寸规范，驾驶舱区域预留了赛车座椅、安全带、方向盘、仪表台的安装空间，车架下部预留了油箱、散热管路、线束的布置通道，前后悬架安装点的位置精度经过校准，可匹配双叉臂式独立悬架的安装定位，车架上部的连接点位可直接固定轻量化车身覆盖件，无需额外做大规模的结构修改即可完成整车的组装搭建，既可以用于专业拉力赛车的制造参考，也可作为毕业设计、赛车工程学习的直观结构参考样例，帮助从业者理解空间桁架式车架的受力逻辑与布局要点。
