高还原度摇臂钻床机械结构设计

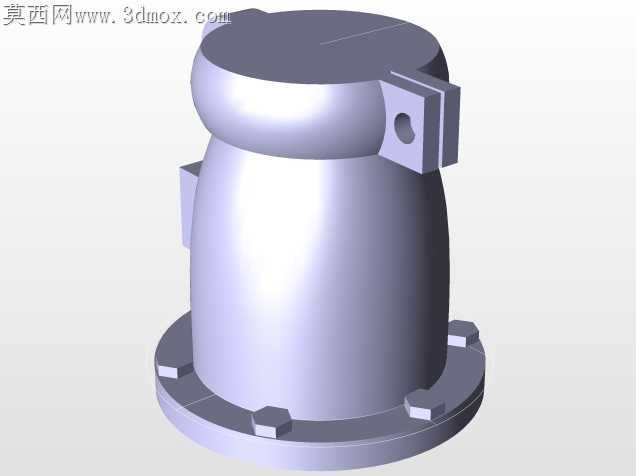

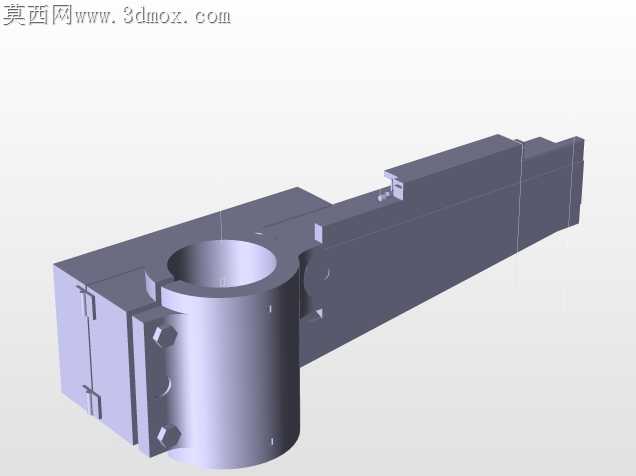

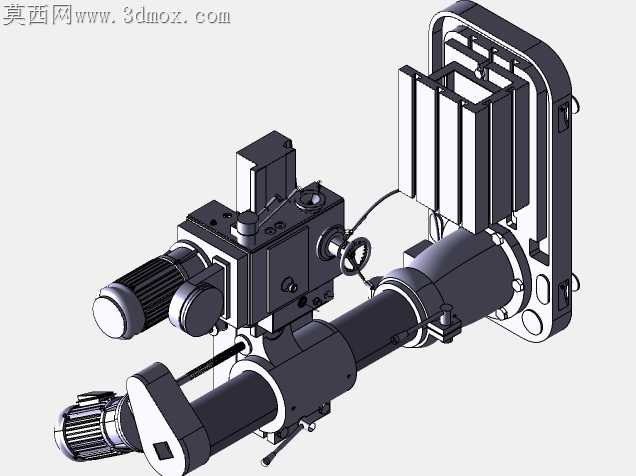

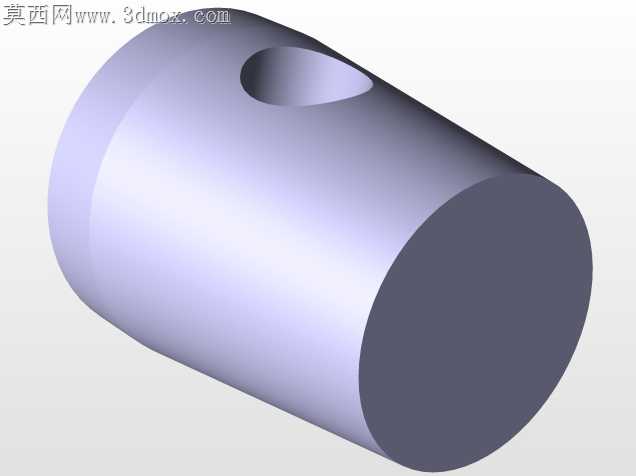

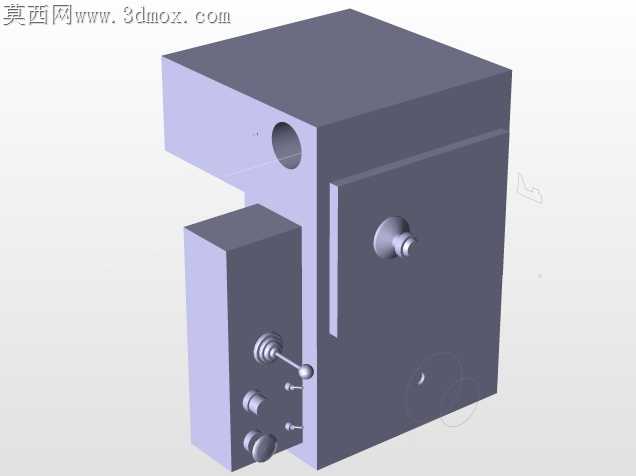

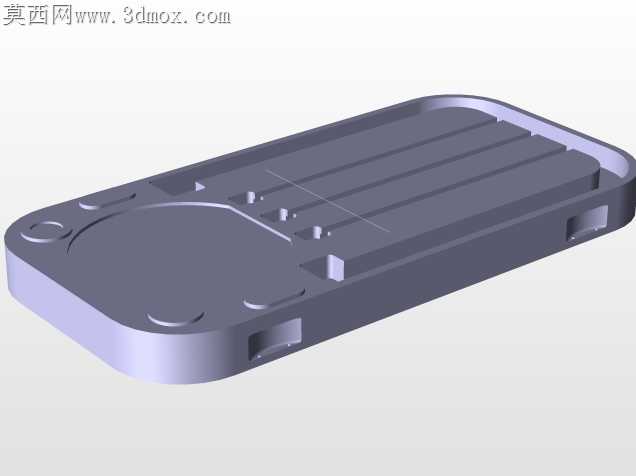

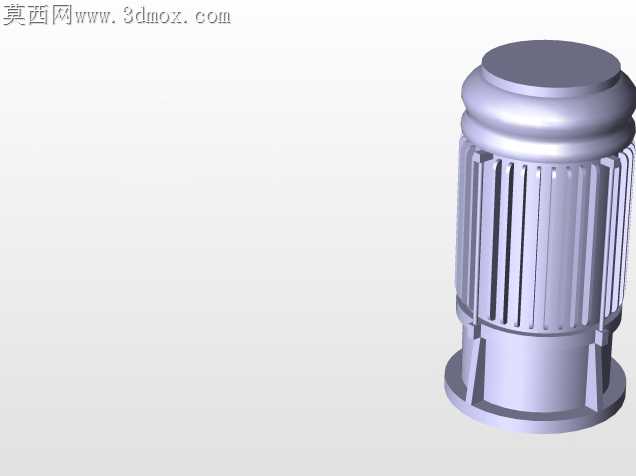

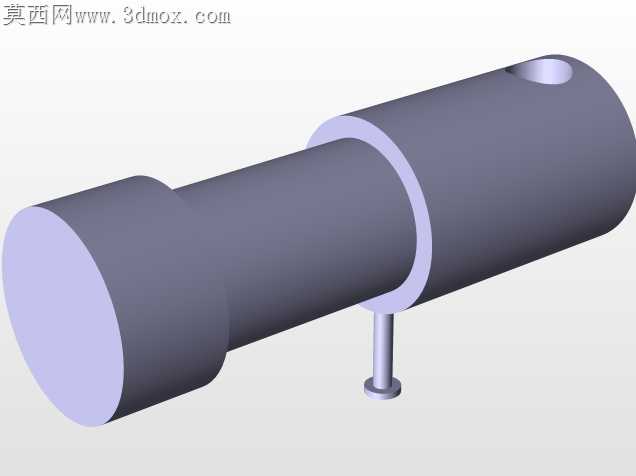

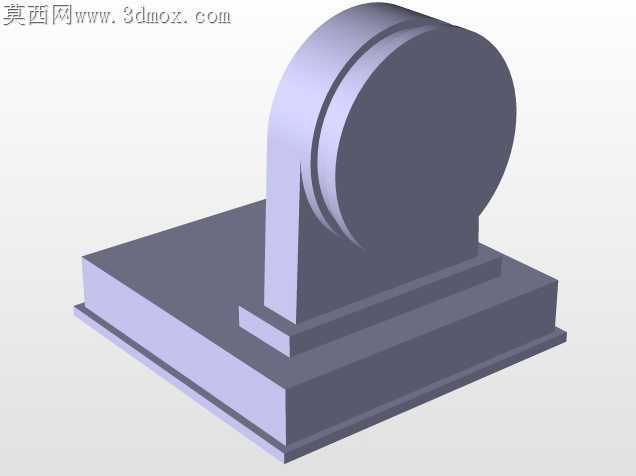

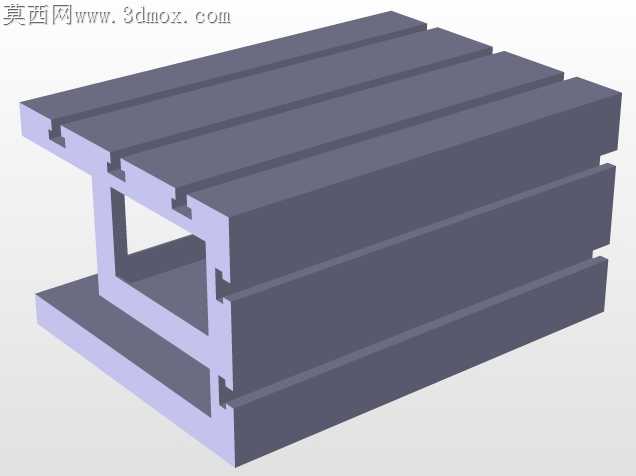

车间里老款摇臂钻床长期使用后，常出现摇臂锁紧失效、主轴进给卡顿的问题，根源在于原始设计中主轴箱与摇臂导轨的配合面公差预留不合理，锁紧机构的受力点偏移，长期受钻削轴向力冲击后，配合面磨损不均，锁紧块无法完全贴死导轨面，加工时主轴箱出现微幅窜动，直接影响孔位加工精度。这套摇臂钻床的结构设计，从加工适配的角度对这些现场痛点做了针对性调整。主轴箱与摇臂的配合导轨面，没有采用常规的等截面设计，而是在靠近主轴安装位的导轨段做了0.02mm的微凸预变形处理，对应导轨压板的锁紧接触面，做了网格状的储油槽排布，既保证锁紧时接触面的压强均匀分布，也能让润滑油在配合面形成持续油膜，降低长期往复移动的磨损速率。主轴进给机构的蜗轮蜗杆副安装位，预留了0.015mm的轴向窜动间隙，同时在蜗杆端加装了碟形弹簧预紧结构，钻削过程中遇到硬质点冲击时，碟形弹簧能吸收瞬时冲击载荷，避免蜗轮齿面出现崩裂损伤。摇臂与立柱的回转配合面，采用了双圆锥面的锁紧结构，替代传统的单圆柱面抱紧结构，锁紧时上下锥面同步受力，摇臂不会出现单侧翘起的问题，即使在摇臂最外端进行大直径钻孔作业，整个摇臂的刚性也能满足切削要求，不会出现振刀纹。所有外接的管线走线，都在摇臂后侧做了内嵌式的走线槽设计，管线不会随着摇臂回转、升降出现拉扯弯折，避免车间里常见的管线被工件剐蹭、长期弯折断裂的问题。主轴的端面安装位，做了标准的莫氏锥孔定位结构，锥孔的接触面做了刮研工艺对应的结构预留，能保证钻头、铰刀等刀具装夹后的同轴度，换刀后不需要反复打表找正就能保证孔位的位置精度。锁紧机构的操作手柄位置，调整到了主轴箱侧面操作人员自然伸手就能触及的位置，手柄的转动行程做了优化，只需要转动60度就能完成完全锁紧与松开的动作，不需要像老款设备那样转动大半圈，降低操作人员的反复动作疲劳。摇臂的升降丝杠副，在螺母座位置加装了防尘刮屑圈，能阻挡钻削产生的铁屑、切削液进入丝杠螺纹面，避免丝杠出现异常磨损，延长升降机构的维护周期。
