车床配套带制动双楔四轴高扭分度装置

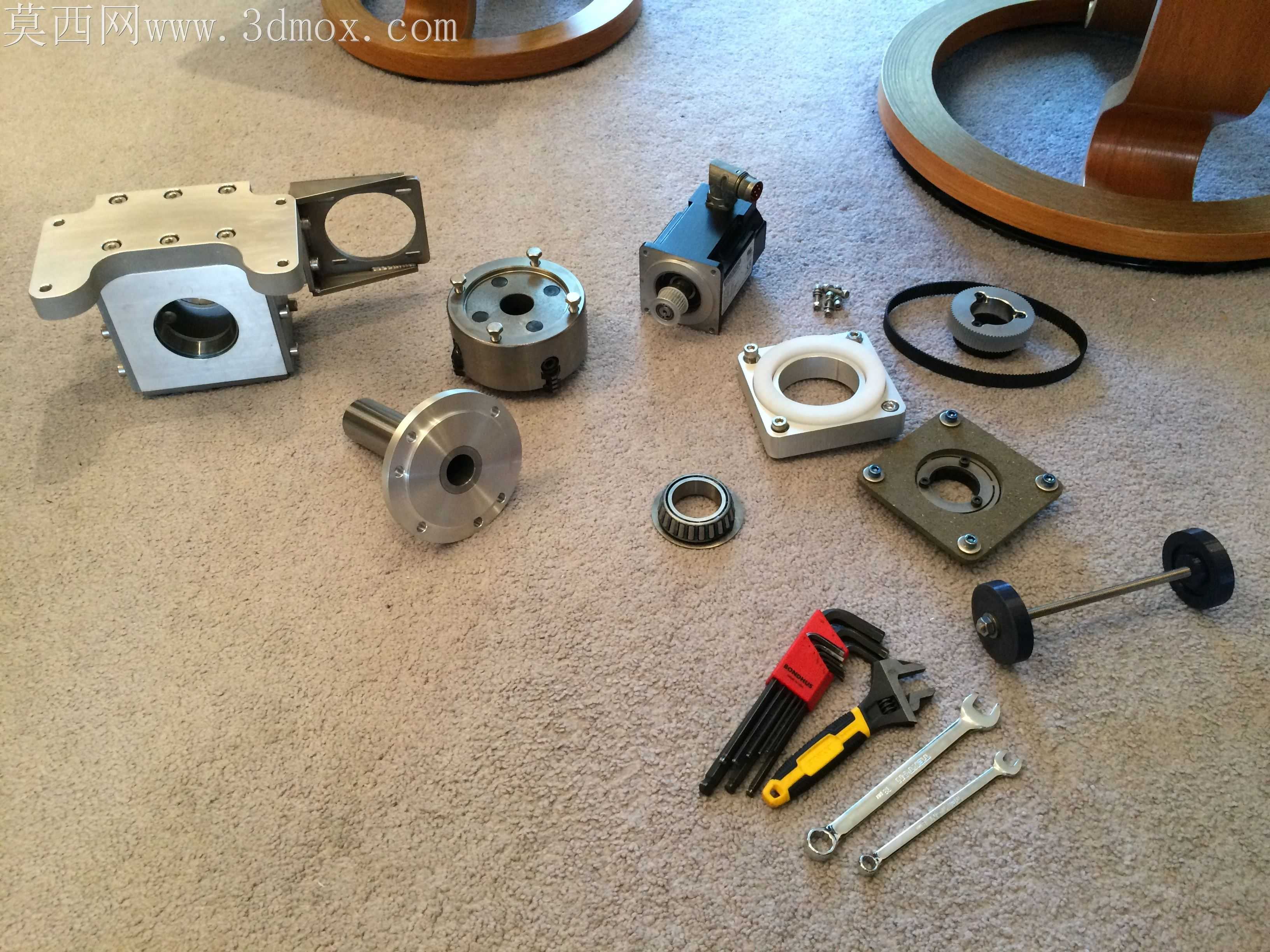

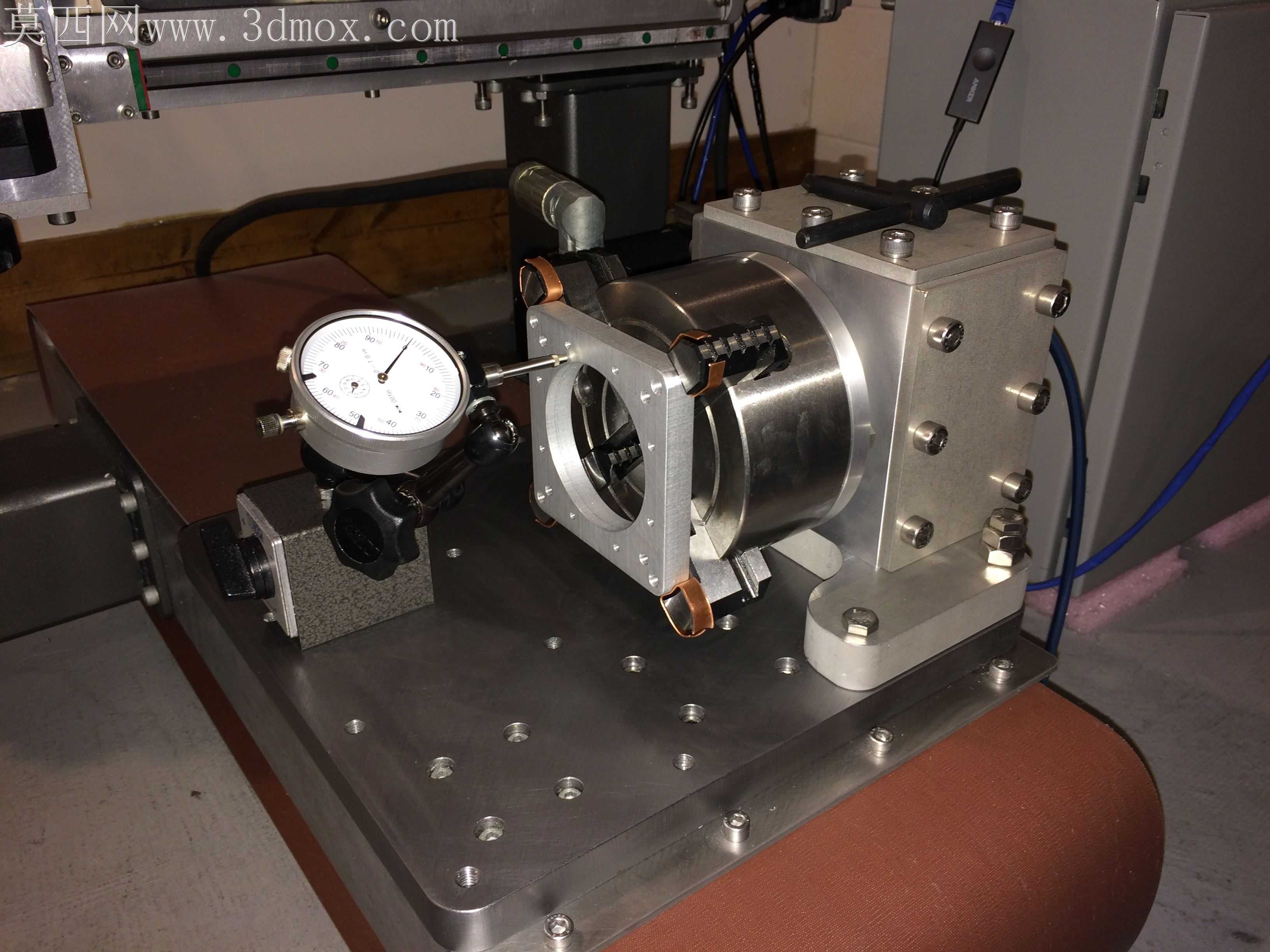

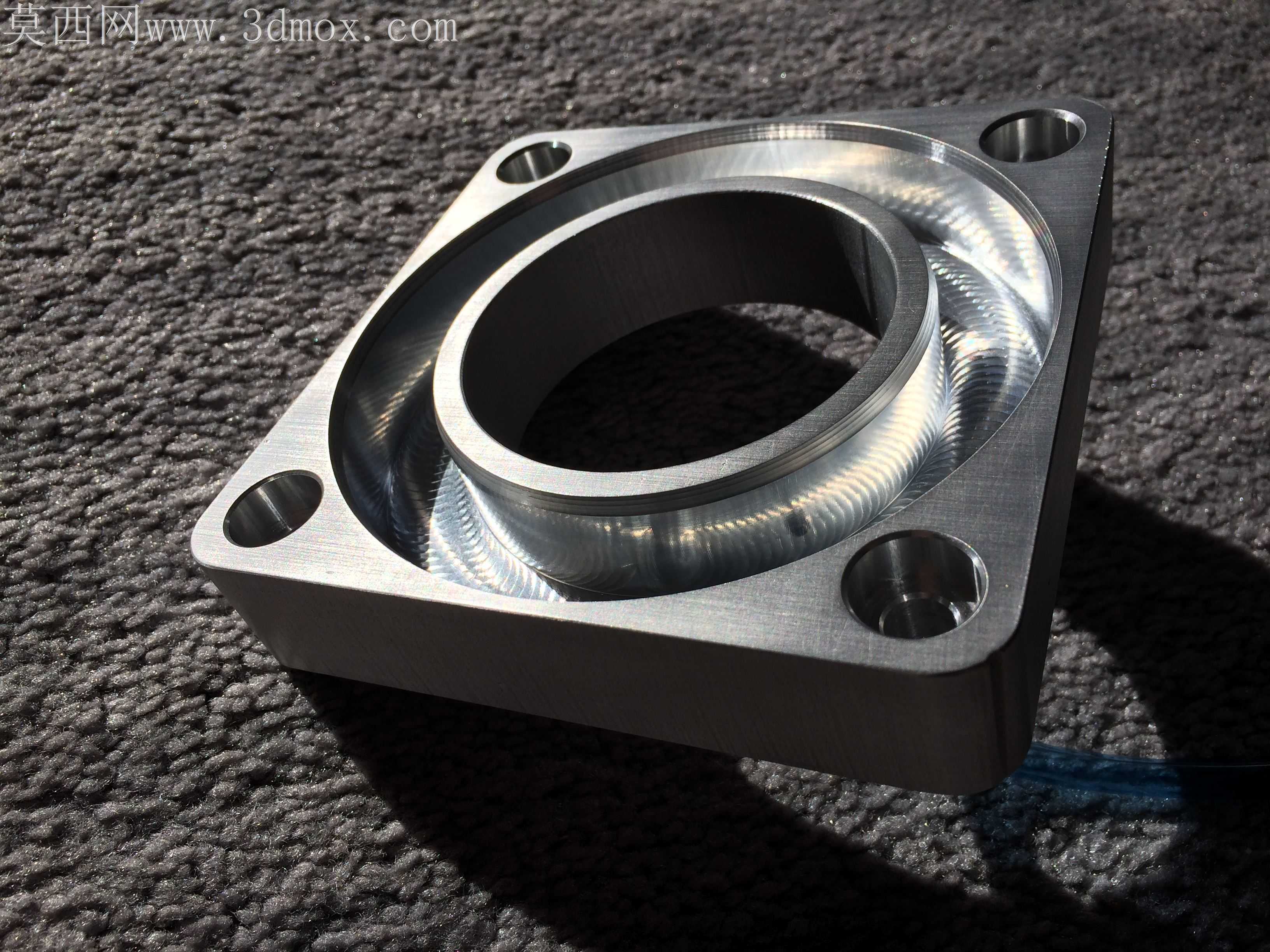

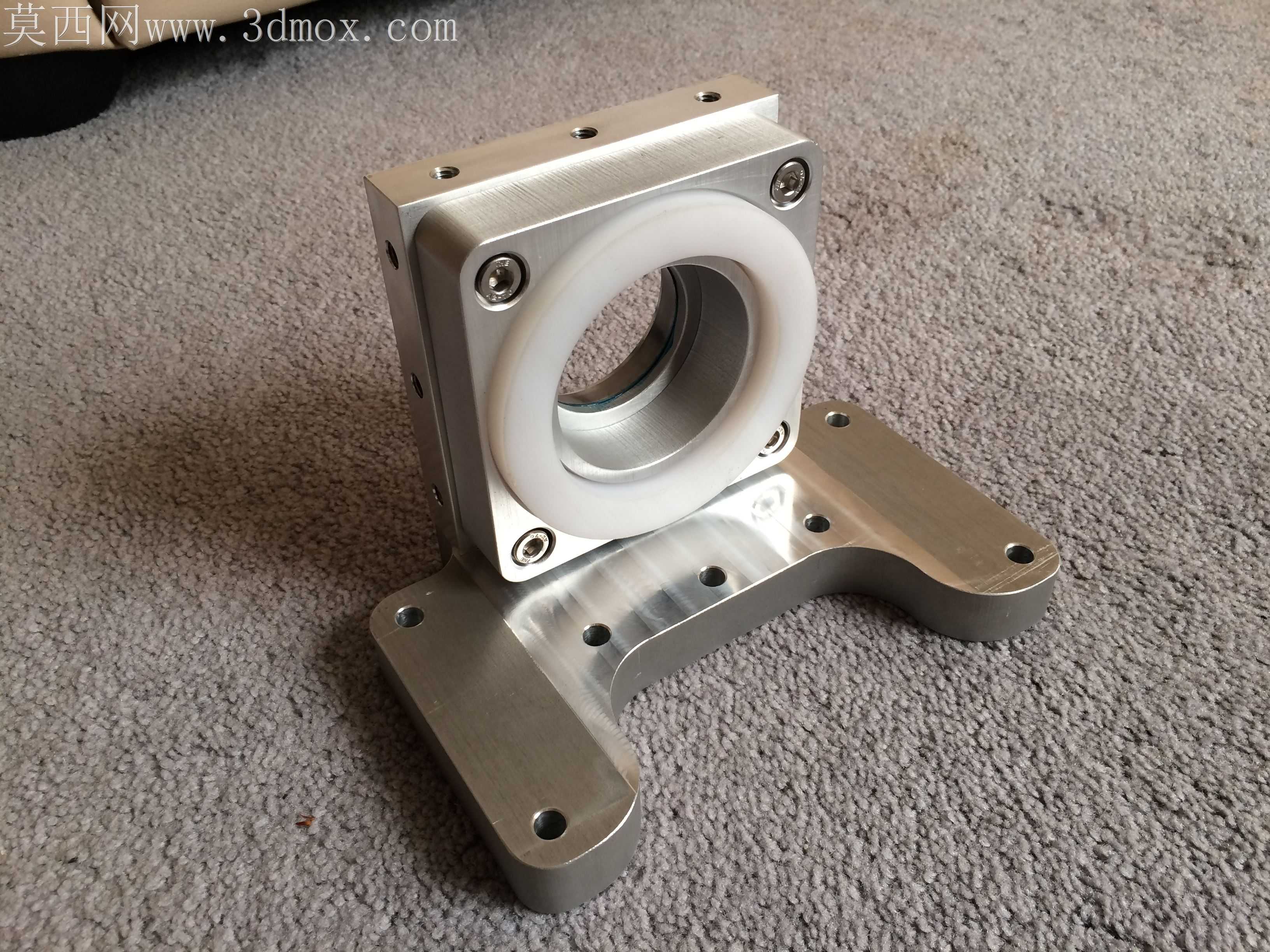

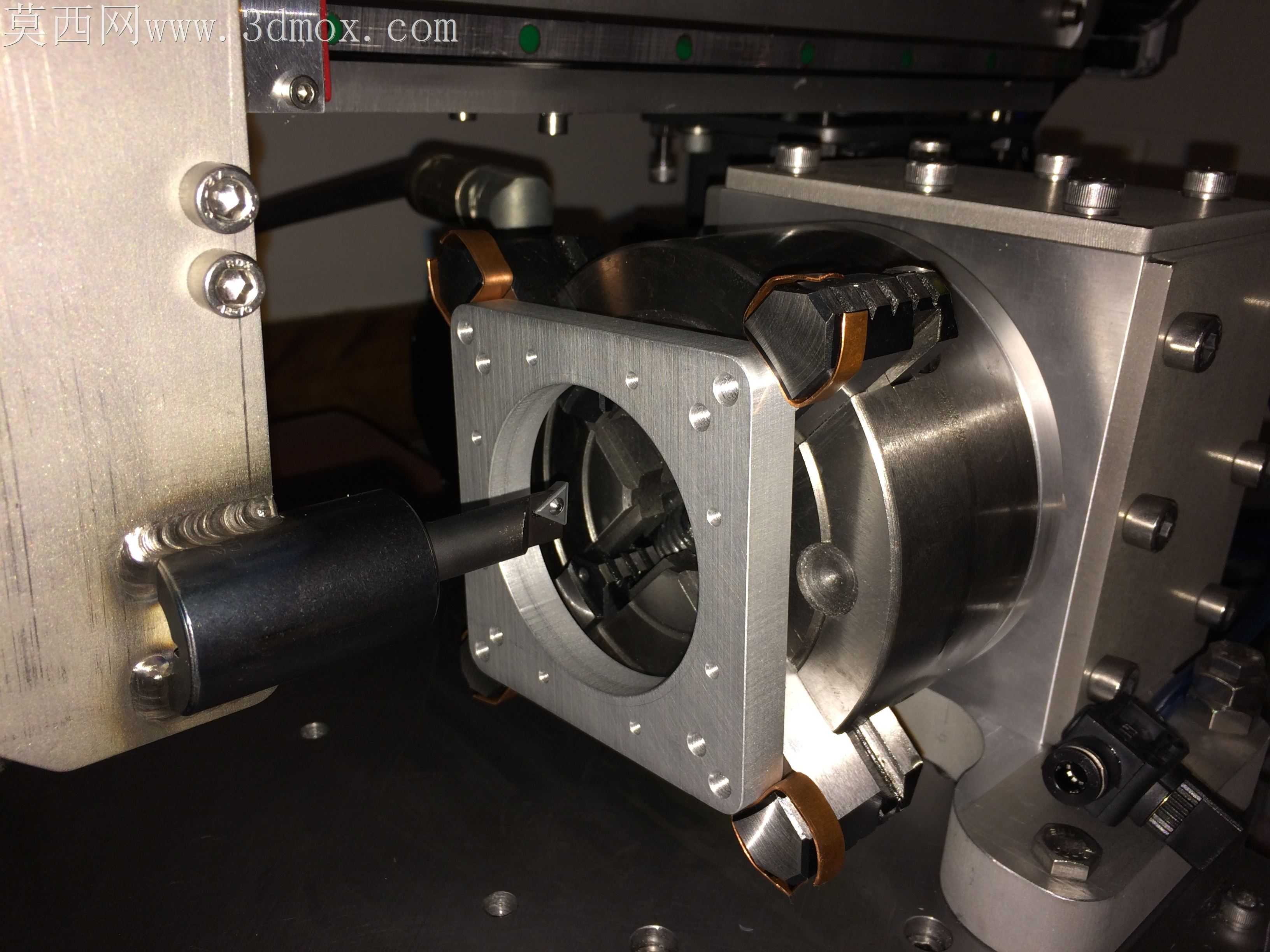

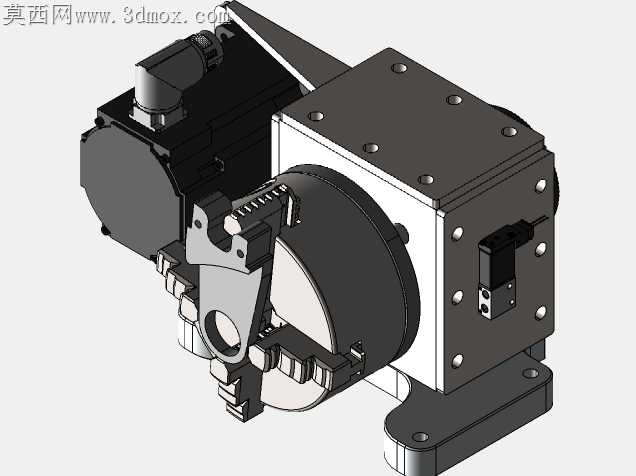

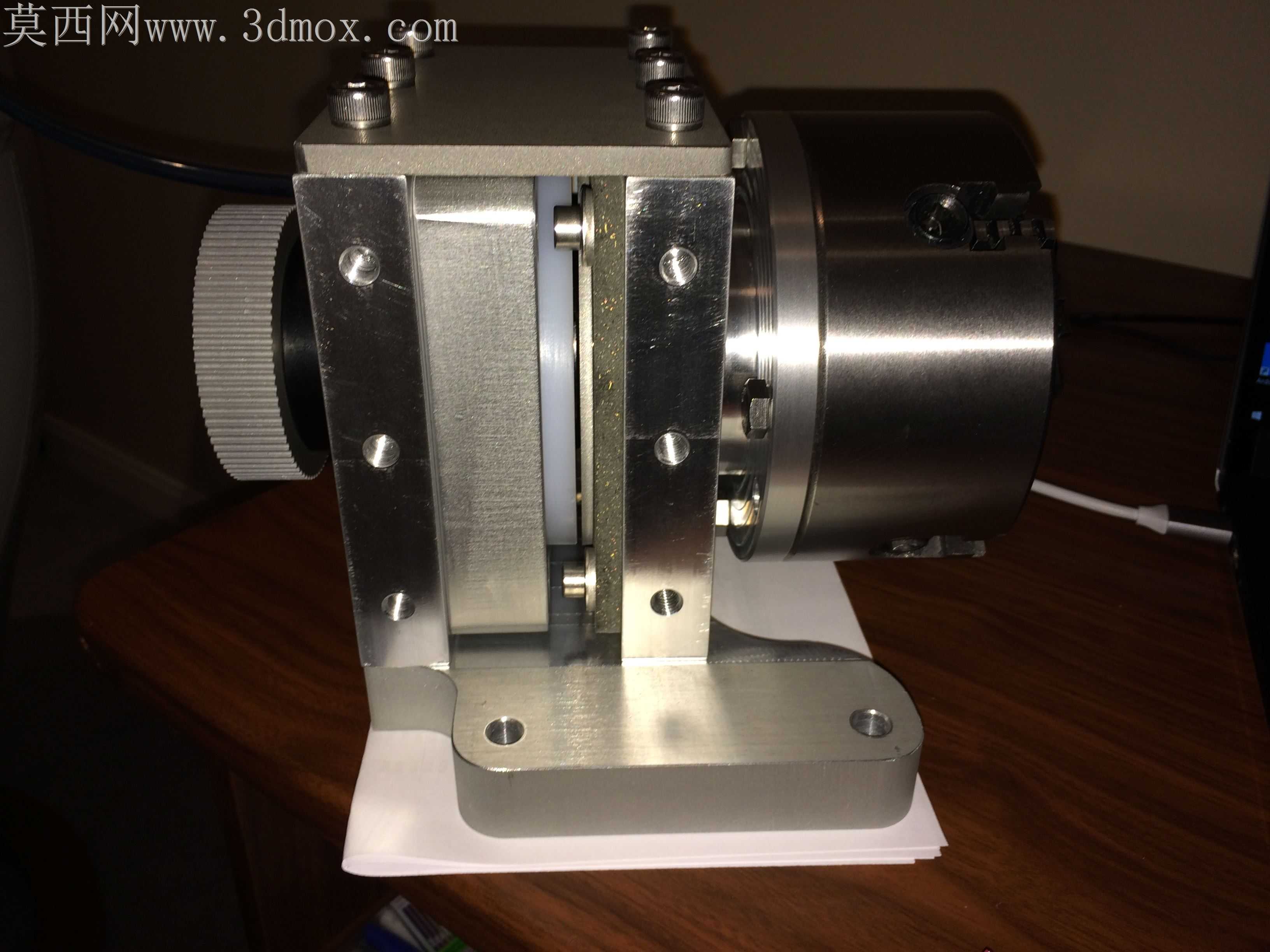

车床做分度加工时，普通回转台常遇到高速回转停位冲量过大、重载切削时锁止力不足打刀的问题，这套带制动的四轴分度结构，刚好针对这类现场工况的痛点做了针对性的结构适配。夹装工件的回转端外侧，直接集成了常闭式制动楔块结构，不用额外在电机尾部加装外置制动单元，缩短了动力传递的轴向尺寸，整套装置可以直接贴紧车床中拖板安装，不会因为悬伸过长导致切削颤纹。制动楔块的贴合面做了微角度斜面处理，锁止时两个楔块同步抱合回转毂的外圆面，接触面积比单臂刹车结构大出近六成，就算是硬质合金刀具做断续铣削，分度盘也不会出现微小角位移，避免孔位分度超差。和伺服电机对接的法兰端，止口尺寸完全匹配NEMA34标准电机的安装基准，不用额外做转接板，装配时电机输出轴和分度蜗轮的同轴度靠止口就能保证0.02mm以内的公差，省去了打表找正的大量工时。箱体的安装脚做了下沉式沉孔设计，固定螺栓完全藏在沉孔内部，拖板来回移动时不会刮到排屑器的挡板，也不会被飞溅的铁屑磕坏螺栓头。箱体侧面预留的传感器安装位，刚好对准内部蜗轮的零点标记凸台，回零触发时不用额外加装外置碰块，减少了外围布线的杂乱程度。制动模块的气路接口做了侧向引出设计，气管顺着箱体侧面的走线槽排布，不会跟着回转部分缠绕，就算长时间做连续多面分度加工，气路也不会出现弯折漏气的问题。蜗轮副的润滑腔和制动腔做了完全的密封隔离，润滑脂不会渗漏到制动摩擦面上，避免长时间使用后制动摩擦力下降引发的停位偏移。整套结构没有多余的装饰性设计，所有外露面的棱角都做了R2的倒角处理，装配时不会划伤操作工人的手套，日常清理铁屑时也不会因为边角尖锐勾住擦机布。
