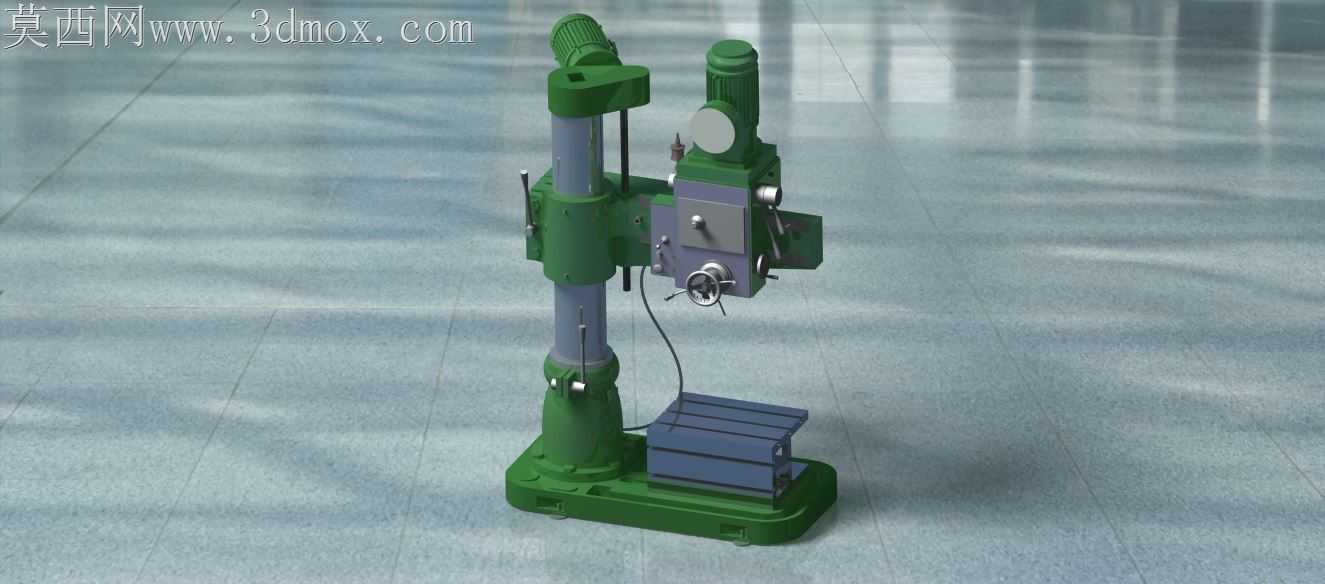

高还原度摇臂钻床工业设备三维设计

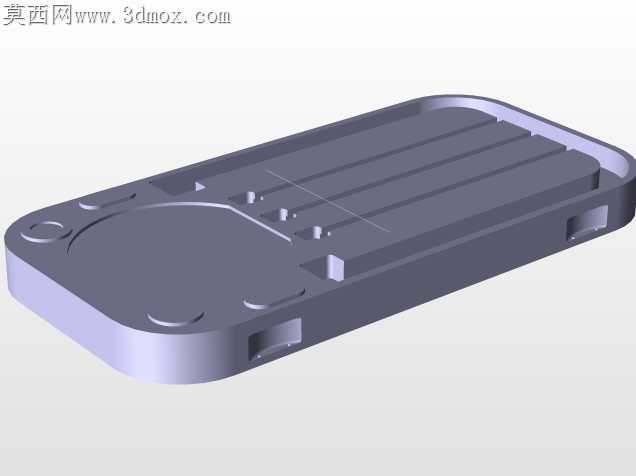

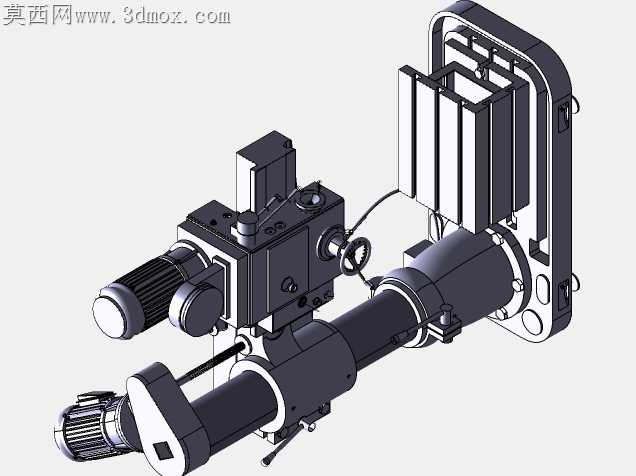

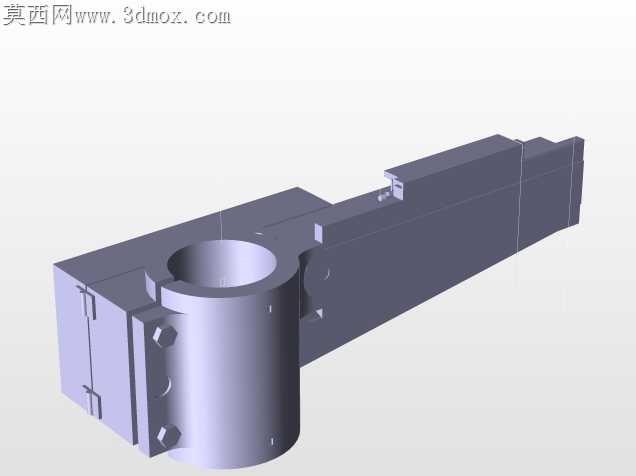

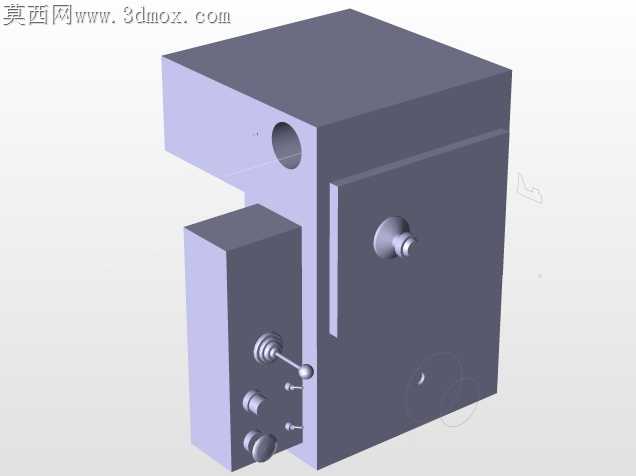

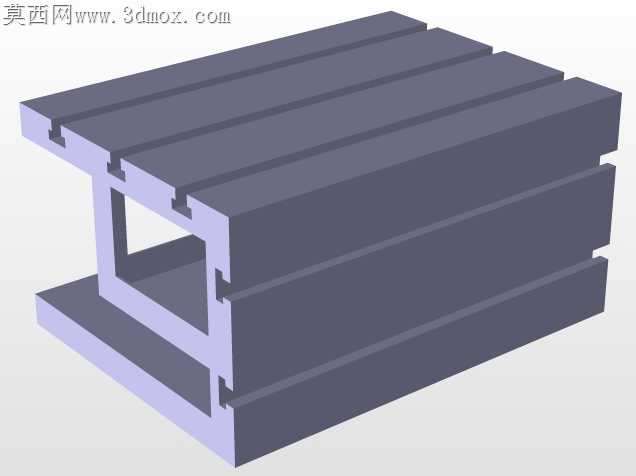

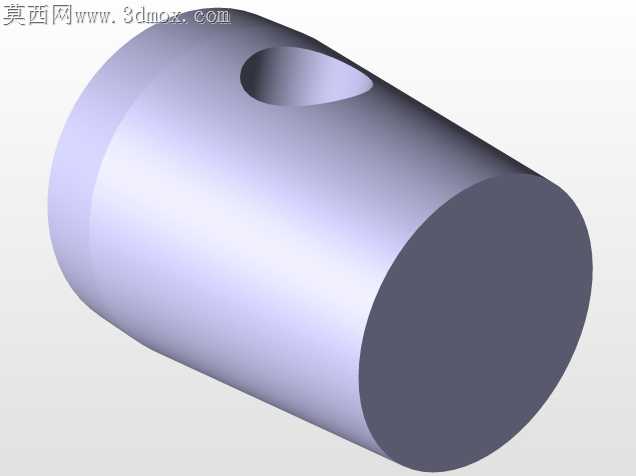

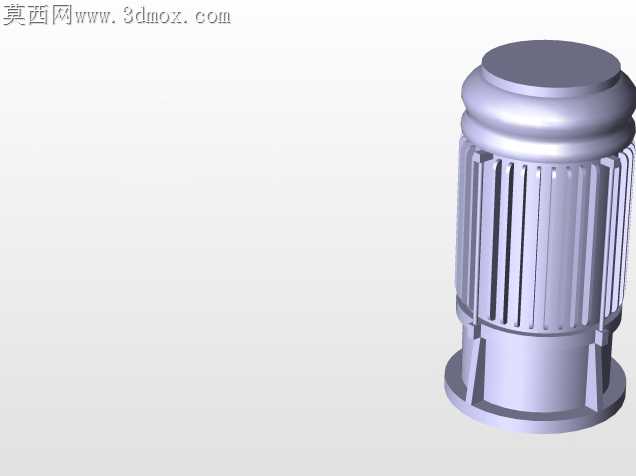

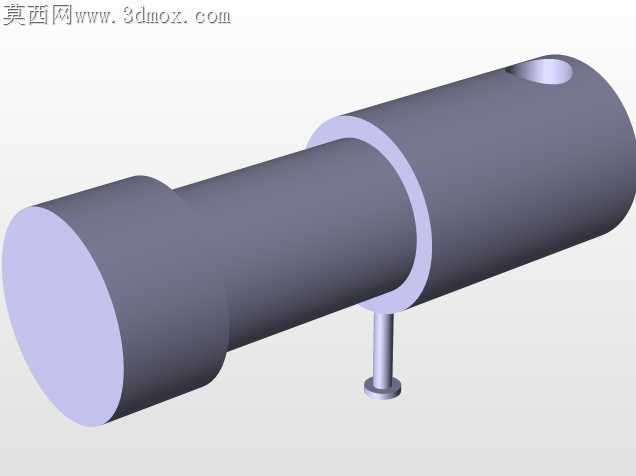

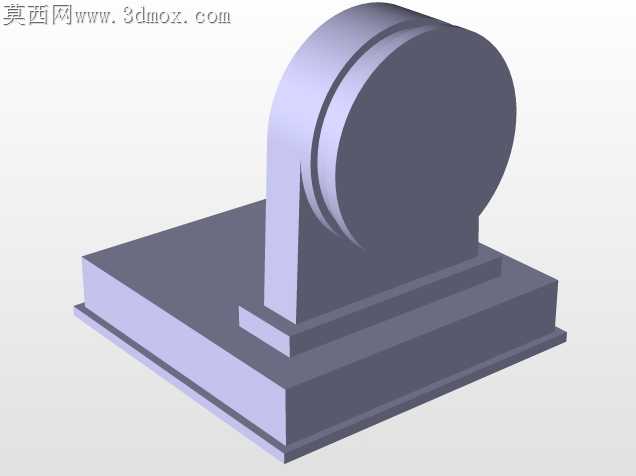

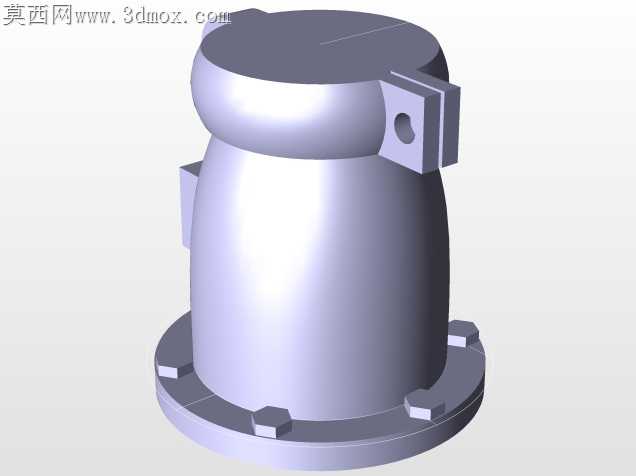

车间里老式摇臂钻长期使用后常出现摇臂升降卡滞、主轴进给窜动的问题，根源往往是设计阶段未充分考虑立柱与摇臂配合面的公差匹配，以及主轴箱重心偏移带来的偏载磨损。这套摇臂钻的三维结构在处理立柱与摇臂的回转配合时，特意将摇臂衬套的接触长度做了梯度优化，靠近主轴箱一侧的配合段加长15%，抵消主轴箱悬伸带来的倾覆力矩，避免长期使用后衬套单侧磨损导致摇臂下垂，保证钻孔时的主轴垂直度。底座的T型槽布局没有照搬通用机床的等距排布，而是结合常见钻削工装的装夹尺寸，将槽间距调整为适配120mm、160mm两种常用夹具的定位基准，减少现场装夹时的垫铁调整量，工人装夹工件时不用反复找正槽位。主轴箱的手轮操作位置做了人机适配，进给手轮的轴线距离工作台面的高度调整到1.1米，符合成年操作工站立操作的舒适发力区间，不会出现抬手过高或弯腰操作的疲劳问题，手轮的防滑滚花深度也做了细节处理，沾有切削液的状态下也能稳定握持不会打滑。摇臂的升降丝杠与螺母的配合间隙预留了0.02mm的磨损补偿量，既不会因为间隙过大出现升降窜动，也不会因为间隙过小在热胀状态下出现卡滞，丝杠的防护套筒采用分段式伸缩结构，完全覆盖丝杠外露行程，避免钻削产生的铁屑飞溅到丝杠螺纹面造成磨粒磨损。电器控制盒的安装位置避开了主轴加工的铁屑飞溅区域，同时操作按钮的排布按照常用操作频率排序，主轴启停按钮放在最顺手的右下位置，升降控制按钮放在左侧，减少操作时的误触概率。冷却管路的走线沿着摇臂内侧的线槽排布，不会因为摇臂回转出现管路拉扯或缠绕，喷嘴的角度可以任意调整，能直接对准钻削刀尖位置，保证切削液精准冲到切削区域，避免干钻烧刀。所有连接螺栓的沉孔深度都做了统一校核，螺栓拧紧后端面不会高出安装面，不会出现积屑挂住螺栓头清理困难的问题，底座的排屑槽坡度设置为5度，钻削产生的铁屑能顺着切削液流到排屑口，不用人工频繁清理工作台面的积屑。
