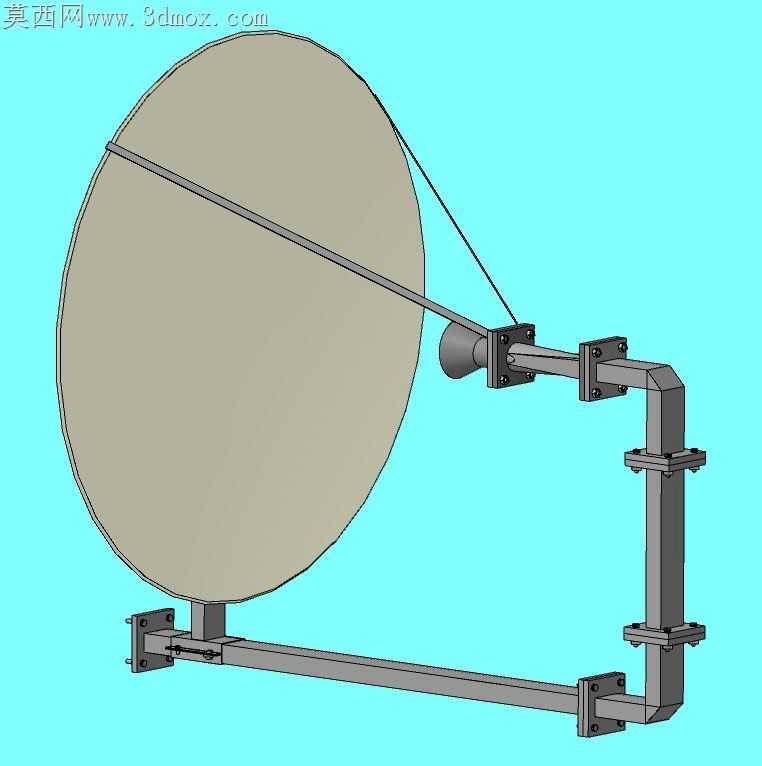

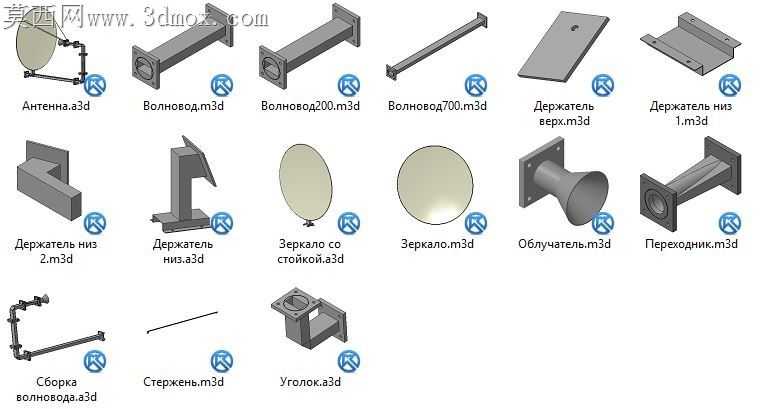

带喇叭馈源的壁挂式抛物面通信天线

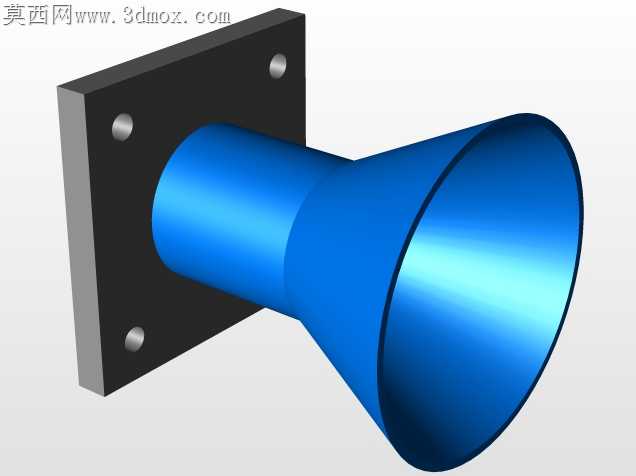

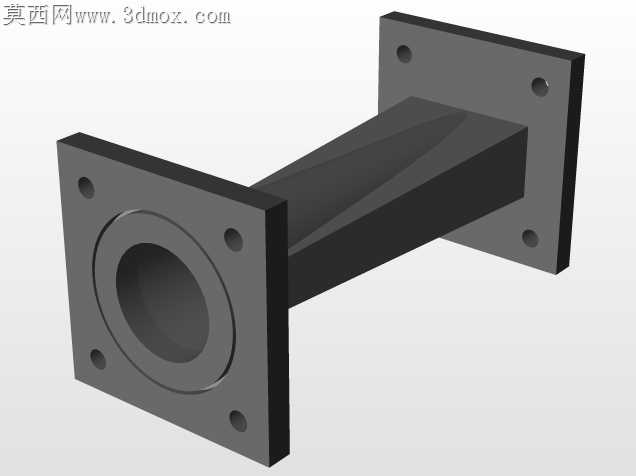

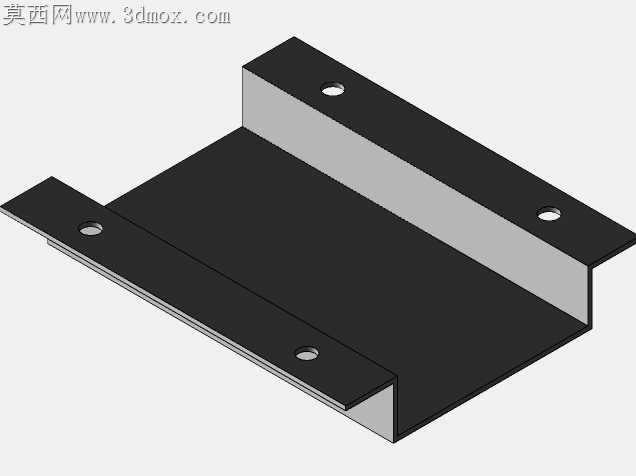

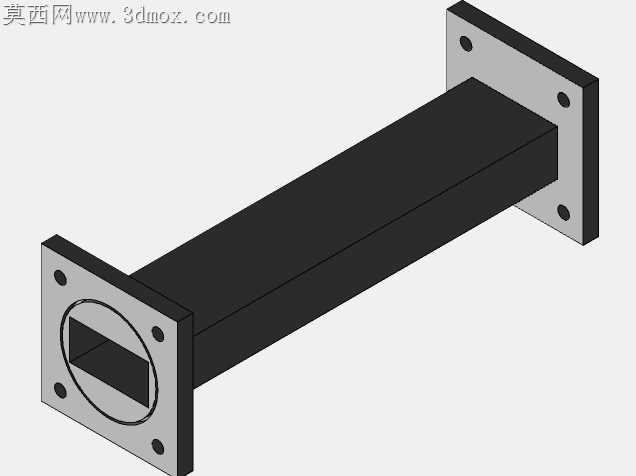

户外壁挂安装的通信天线常年直面强风、温差骤变的复杂工况，反射面与支撑臂的连接刚度不足，极易在风压下产生毫米级形变，直接导致波束指向偏移，增益指标大幅衰减。这款抛物面天线的支撑结构采用分段式方管弯折设计，所有连接节点均预留了法兰盘安装位，每处法兰盘上的螺栓孔位都做了0.2mm的公差冗余，既抵消了型材焊接带来的热变形误差，也能让现场安装时根据墙面平整度微调俯仰角度，不用额外切割打磨型材。反射面的边缘做了卷边加强处理，薄铝板冲压成型的反射面本身刚性有限，卷边结构不用额外增加加强筋，就能让1米级口径的反射面在12级风压下形变量控制在0.3mm以内，不会出现反射面凹陷导致的信号散焦问题。喇叭馈源与波导管的连接段做了定位止口设计，装配时不用反复校准馈源与反射面的焦点位置，止口卡合后两者的同轴度误差能控制在0.1mm以内，避免了信号在波导传输过程中出现驻波比超标的问题。波导管的弯折处采用了大圆弧过渡设计，没有采用直角弯折结构，减少了信号在弯折处的反射损耗，每段波导管的法兰对接面都预留了密封胶圈的安装槽，户外雨天使用时不会出现雨水渗入波导管内部导致的信号短路问题。底部的墙面安装座做了长圆孔调节设计，安装时可以在水平方向微调15mm的位移，抵消墙面打孔时的位置误差，不用重新扩孔破坏墙体结构。反射面与支撑臂的拉索采用了可调式张紧结构，长期使用出现金属疲劳松弛时，可以直接旋转张紧螺栓调整拉索拉力，不用拆卸整个天线结构就能恢复反射面的位置精度。所有金属构件的棱角处都做了圆角倒钝处理，既避免了安装时划伤操作人员，也能减少尖角处的应力集中，延长户外使用寿命。
