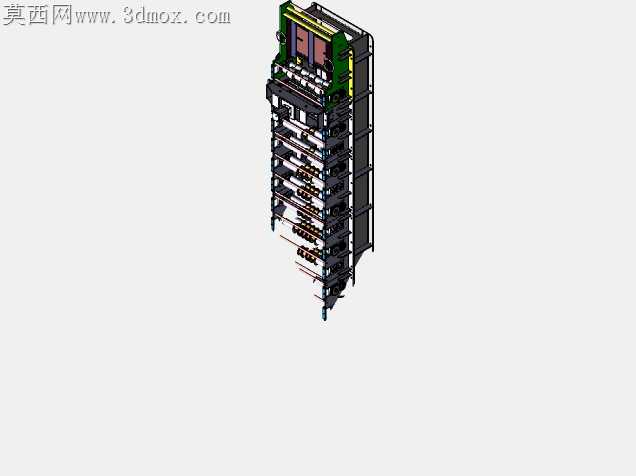

立式多机架轧钢生产设备结构设计

轧钢产线现场最常暴露的问题，是立式叠层机架在长期交变轧制载荷下出现的机架间错位、辊系同轴度偏移，这类隐患往往在投产半年后逐步显现，最终导致带钢轧制厚度公差超标、边部出现波浪缺陷。这套立式轧钢设备的结构设计，从加工适配的角度出发，在每一层机架的对接端面都预留了0.02mm的研配余量，摒弃了传统直接平面拼接的工艺，对接面加工出定位止口，止口配合公差选用H7/h6的小间隙配合，既方便现场吊装对位，又能抵消长期轧制振动带来的横向窜动。辊系安装位的加工基准统一选取机架底部的加工平面，所有轧辊轴承座的安装槽一次装夹铣削成型，避免多次装夹带来的基准偏移，每道安装槽的侧面都预留了调整垫片的安装空间，现场装配时可根据轧辊的实际加工尺寸微调间隙，不用再二次补焊修磨机架。走台与防护栏的安装孔全部设计成长圆孔，长轴方向顺着机架热胀冷缩的延伸方向，解决热轧工况下机架温升带来的防护结构拉扯变形问题，以往不少产线忽略这个细节，开机升温后护栏焊缝被拉裂，既存在安全隐患又增加停机维护时长。机架侧面的管线排布槽做了内凹设计，所有液压管路、冷却水管、传感器线缆都藏在槽内，不用额外焊接外置管卡，减少现场焊接工作量的同时，也避免轧制过程中飞溅的氧化铁皮剐蹭管线外层。每层轧辊的冷却喷嘴安装位都做了角度定位凸台，喷嘴安装后直接对准轧辊与带钢的接触区，不用现场反复调整喷嘴角度，装配时直接卡入凸台即可锁定喷射位置，保证冷却均匀性，避免轧辊局部过热出现辊面裂纹。设备底部的地脚螺栓安装位设计了可调式垫铁凹槽，垫铁放入凹槽后不会在二次灌浆时移位，安装时可通过垫铁微调整机垂直度，比传统平垫铁的调整效率提升近四成，也能避免长期运行后垫铁滑移导致的整机倾斜。
