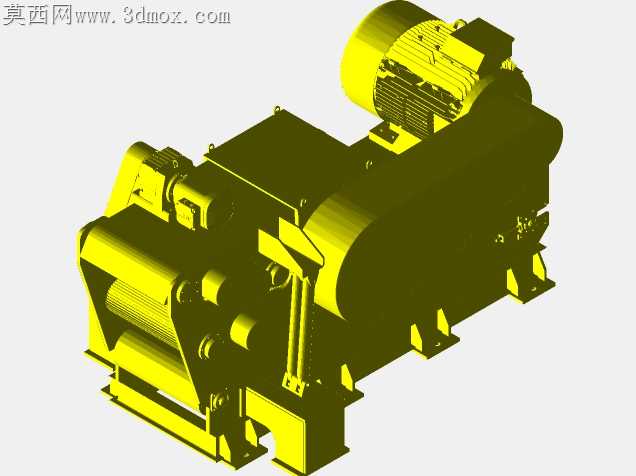

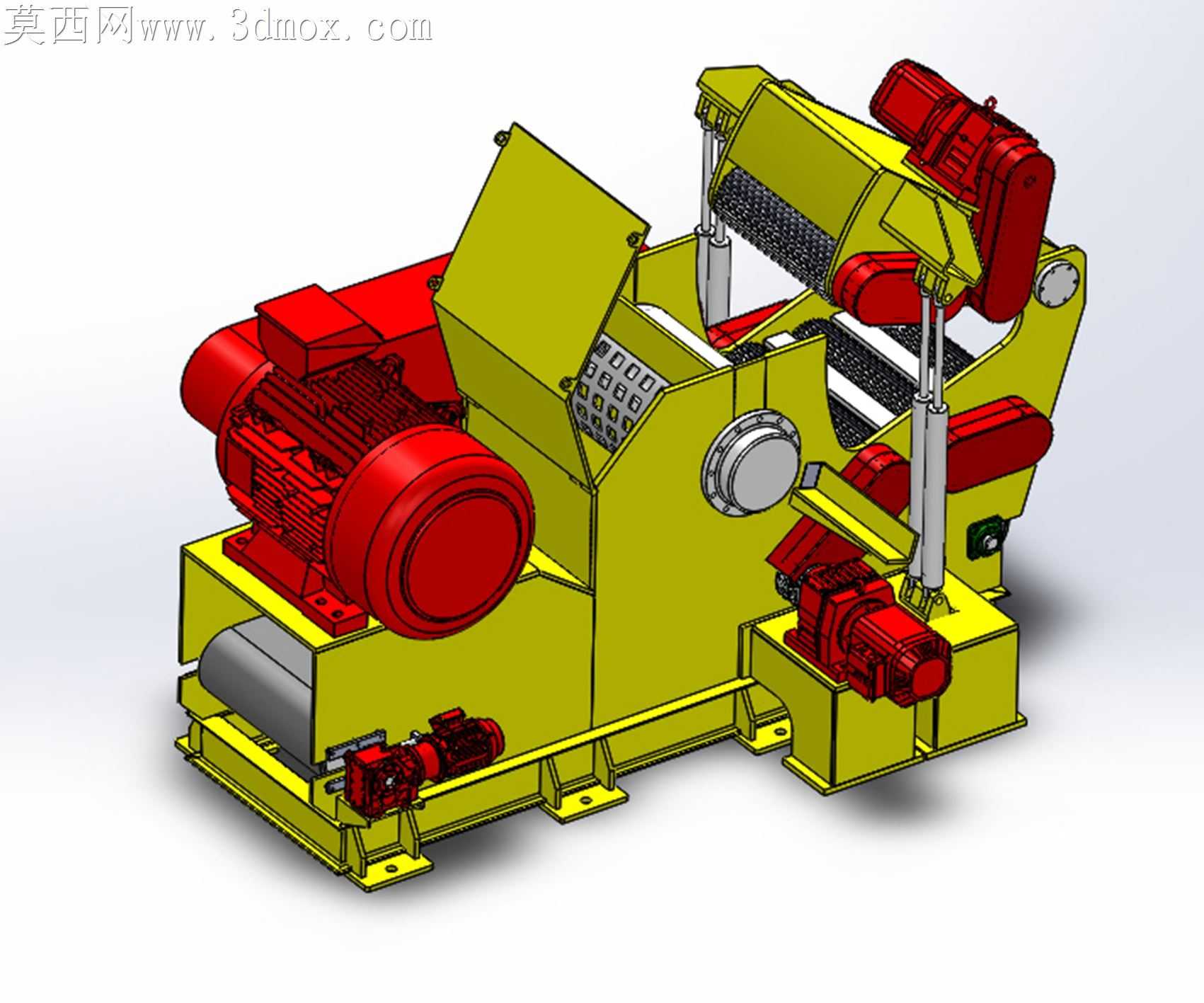

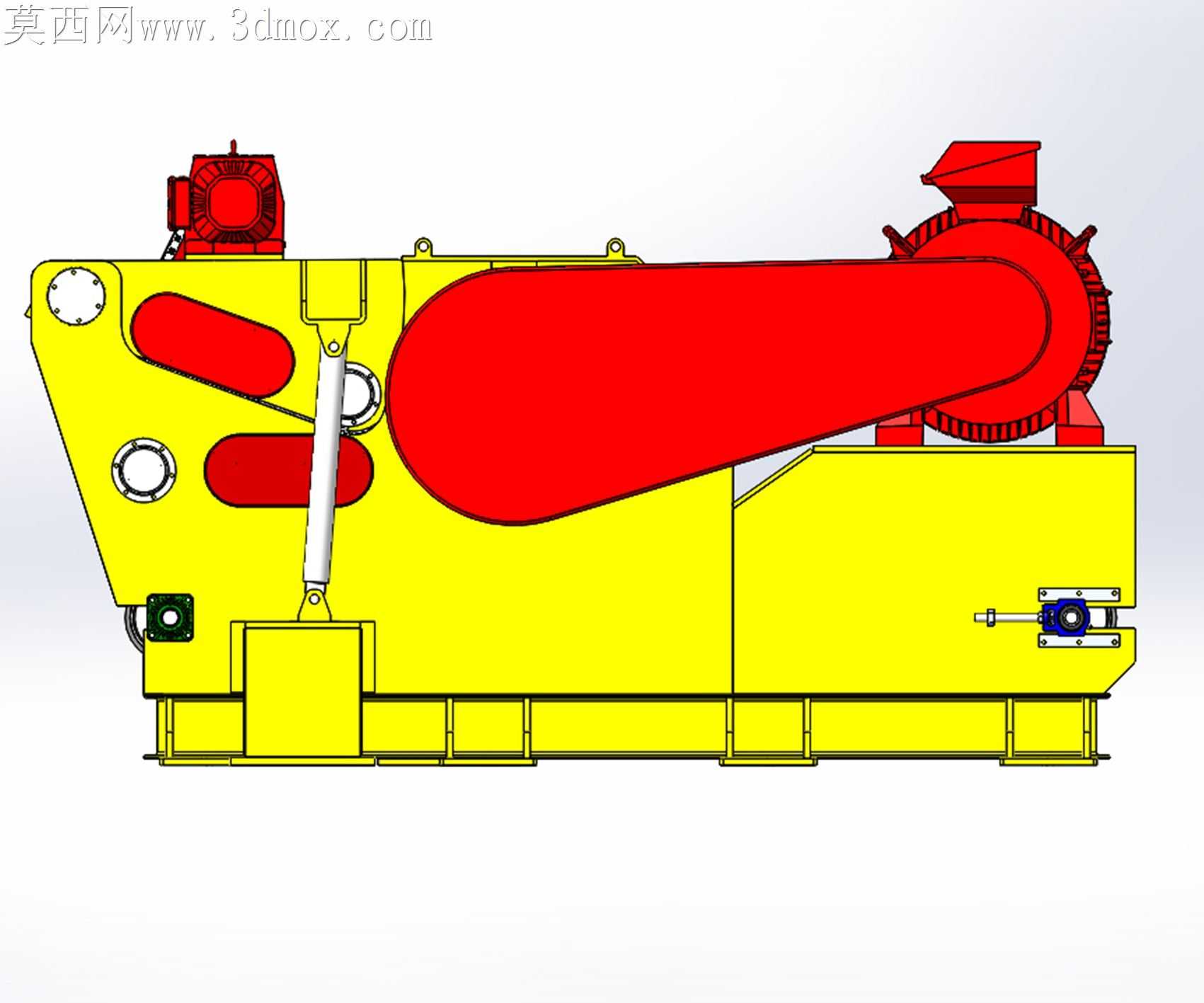

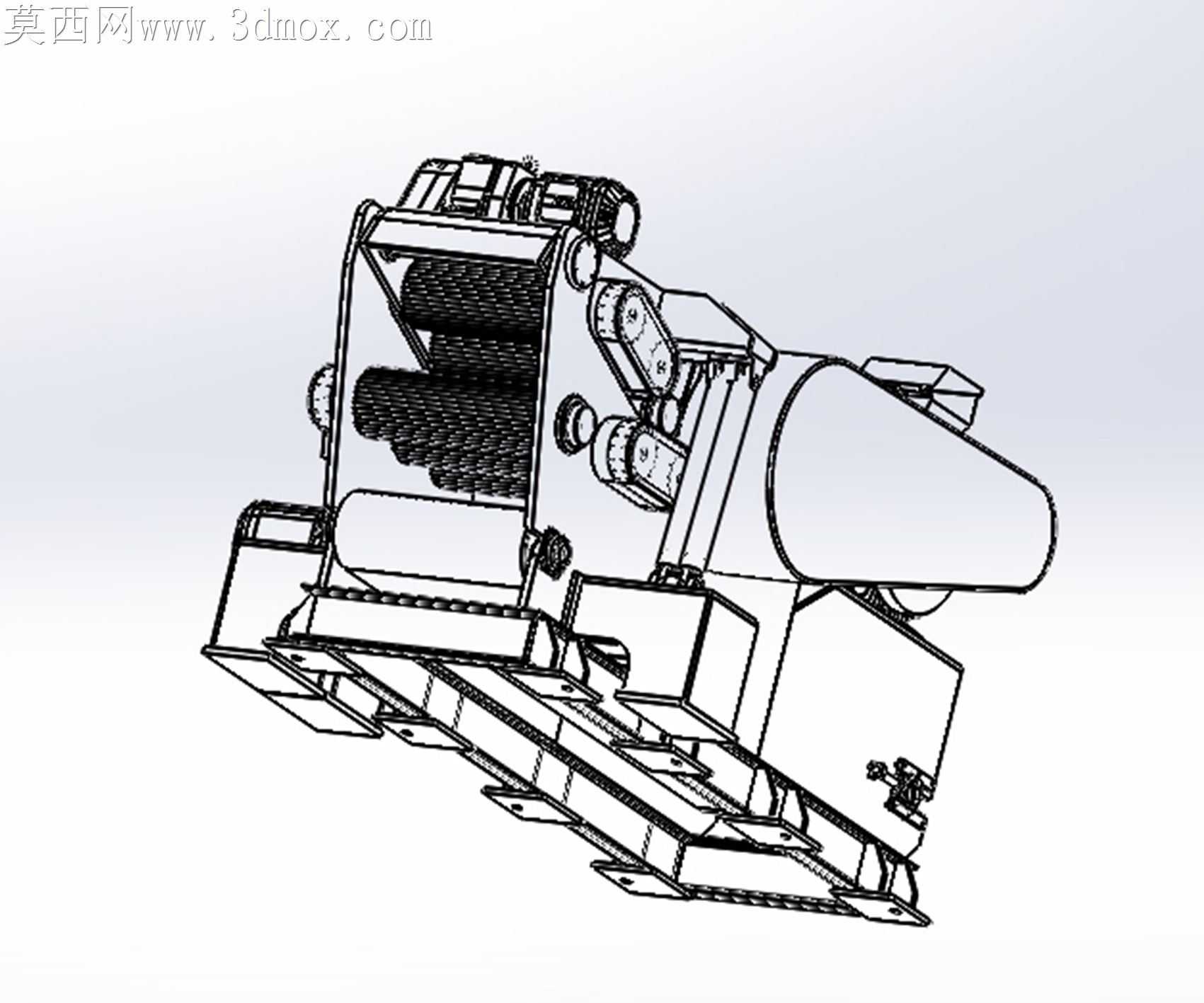

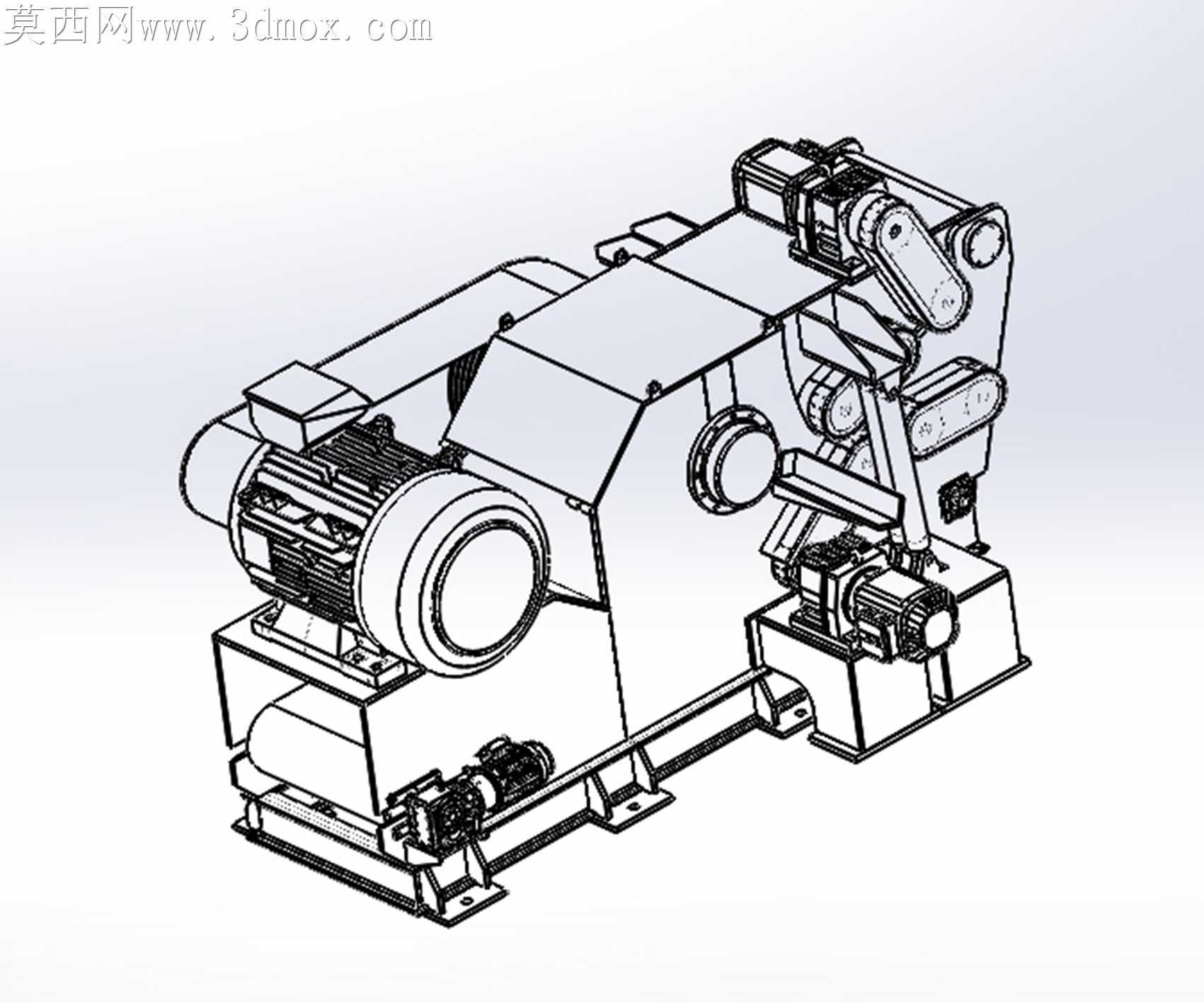

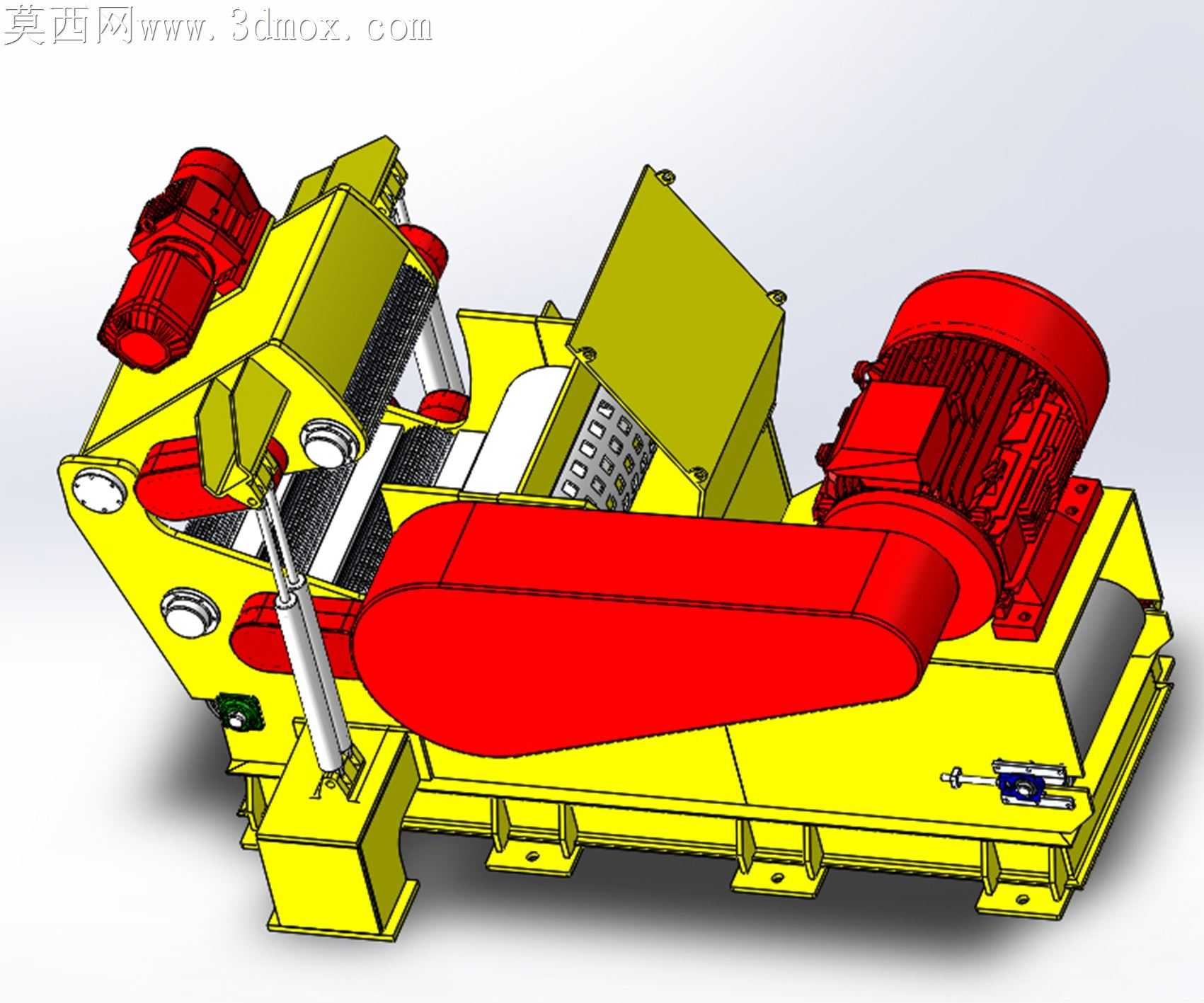

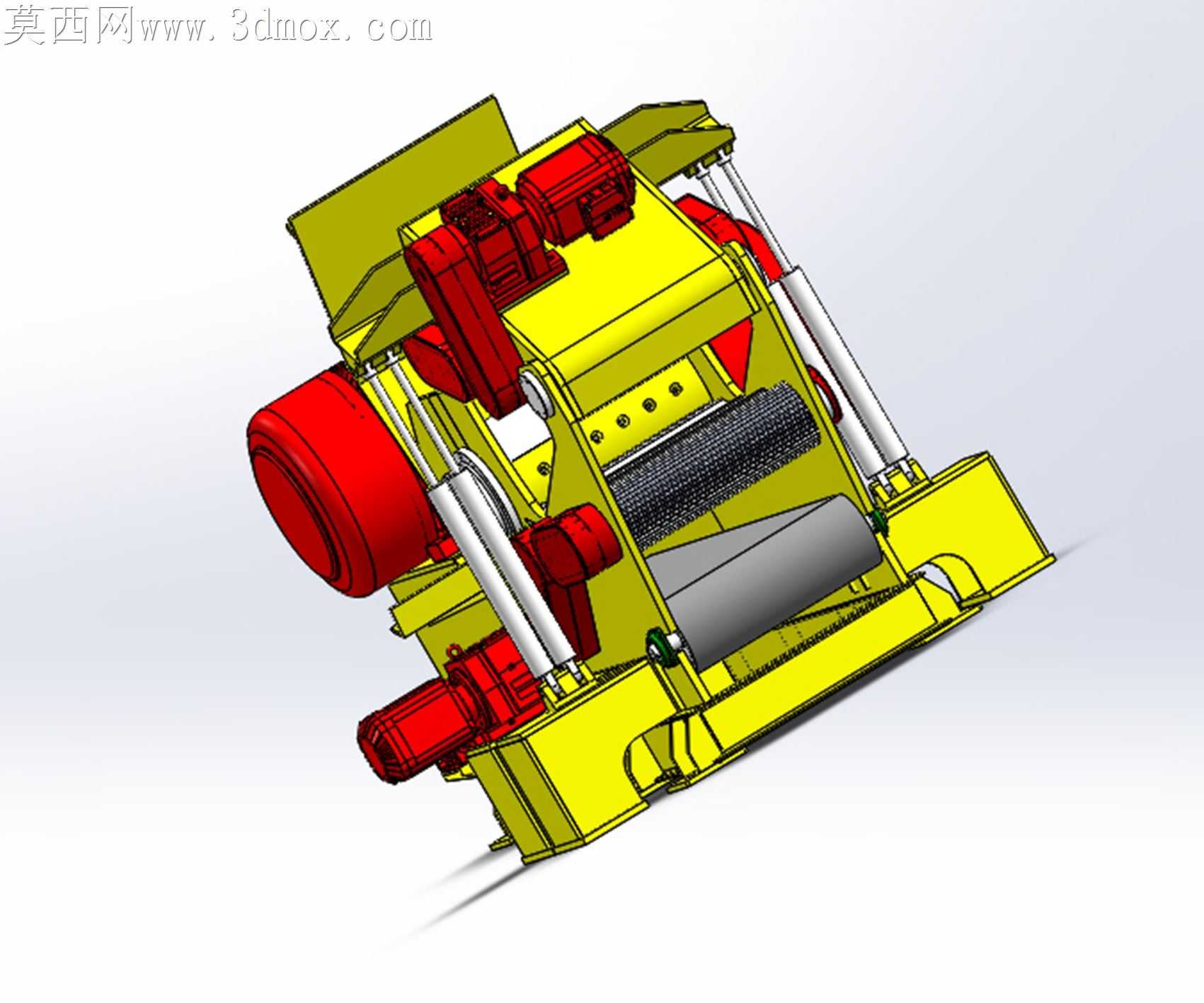

鼓式削木作业设备结构设计方案

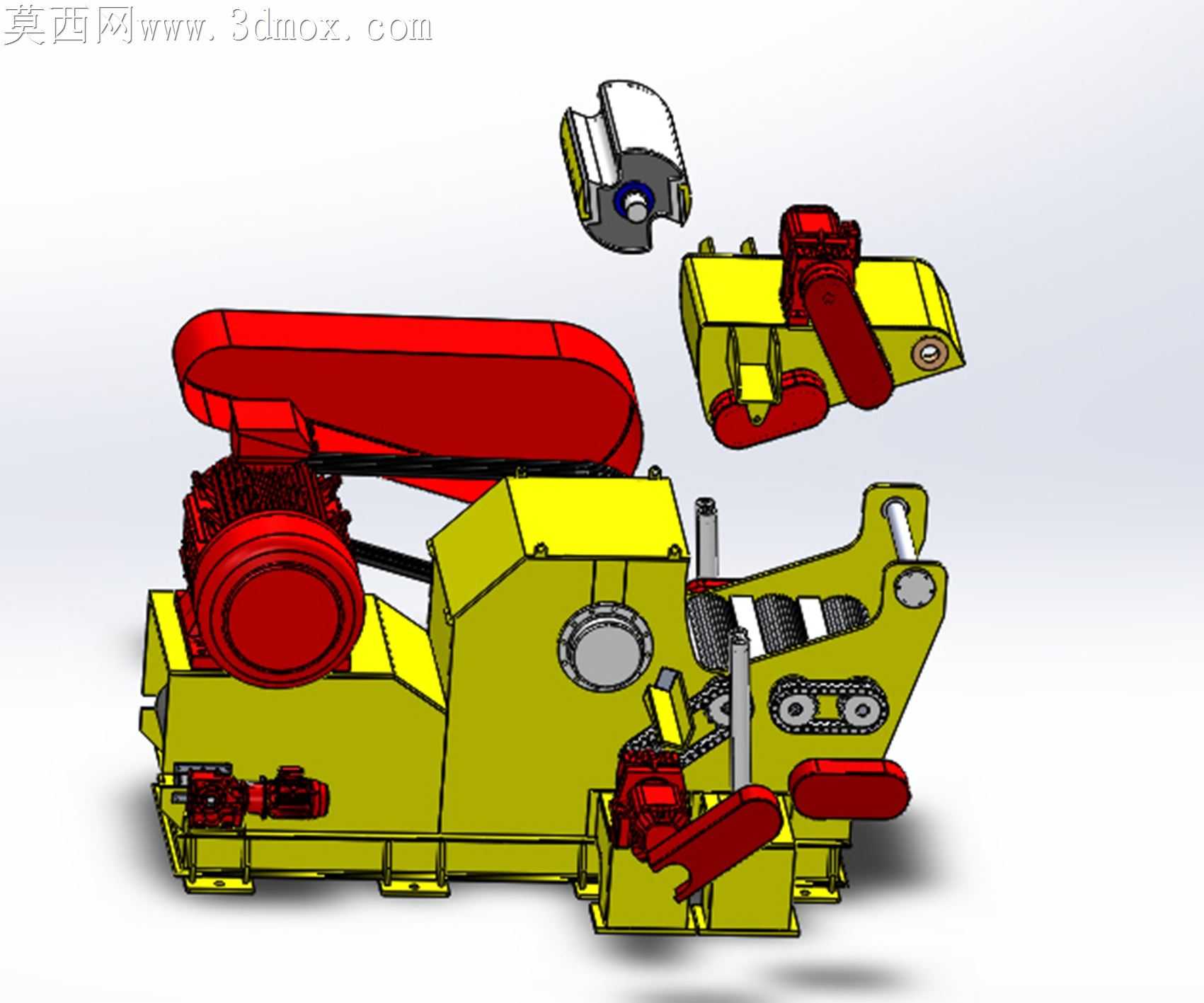

木材削片作业现场最常出现的故障，莫过于进料卡滞、切削负载波动过大导致的传动件崩损，以及检修时刀辊拆装耗时过长拖慢生产节奏，这套鼓式削木设备的结构设计，正是围绕这些现场痛点做了针对性的适配调整。进料端的上下输送辊组没有采用常规的同轴刚性固定结构，上辊的支撑臂预留了12毫米的浮动行程，配合两侧的气弹簧支撑，遇到直径不均、带少量枝桠的原木进料时，辊面可以自动贴合木料轮廓，不会出现硬顶卡料或者进料打滑的问题，支撑臂与机架铰接处的衬套选用了自润滑铜基材质，避免木屑进入铰接缝隙后出现磨损失效，日常运维不用频繁加注润滑脂。切削腔的上盖采用了侧翻式开合结构，铰接轴位置做了偏心配重处理，单人用撬杆就能掀开上盖更换刀片，不用额外调用吊装设备，腔体内壁的衬板排布避开了螺栓头的外露位置，所有紧固螺栓都做了沉头处理，防止切削过程中飞出的木片反复冲刷螺栓头造成松动，刀辊的动平衡校准槽开在辊体两端的非切削区域，刀片压紧块的斜面与刀辊安装槽的配合公差控制在0.02毫米以内，高速旋转时不会出现刀片窜动，切削出来的木片尺寸均匀度能稳定控制在工艺要求范围内。设备底部的机架没有采用单薄的钢板折弯结构，而是用矩形管焊接成整体框架，电机安装位、传动轴承座的位置都加了加厚的加强筋板，满负载切削时机架的振动幅度能控制在很小的范围，不会出现地脚螺栓松动的问题。出料端的导料板角度做了15度的上扬调整，切削完成的木片可以顺着导料板顺畅落到输送带上，不会在腔体内堆积堵料，各个外露的传动部件都加装了冲压成型的防护罩，防护罩上预留了观察口，不用拆开护罩就能随时检查传动皮带的张紧情况。液压支撑缸的管路排布沿着机架内侧的走线槽固定，避开了木屑飞溅的直接冲刷路径，管路接头处都加了防尘护套，长期在多尘的木材加工车间运行也不会出现接头进尘漏油的问题。
