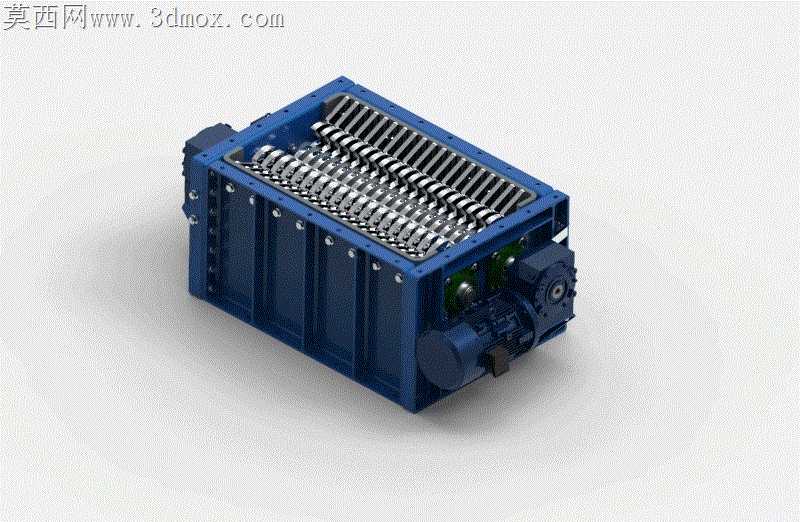

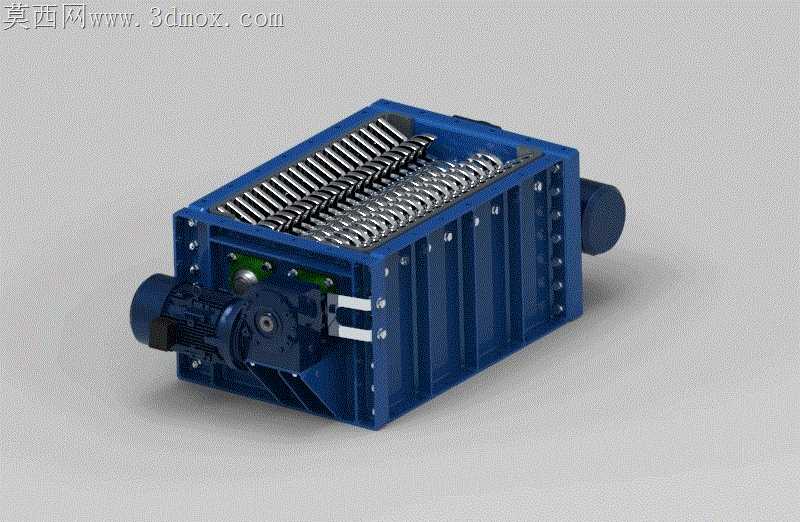

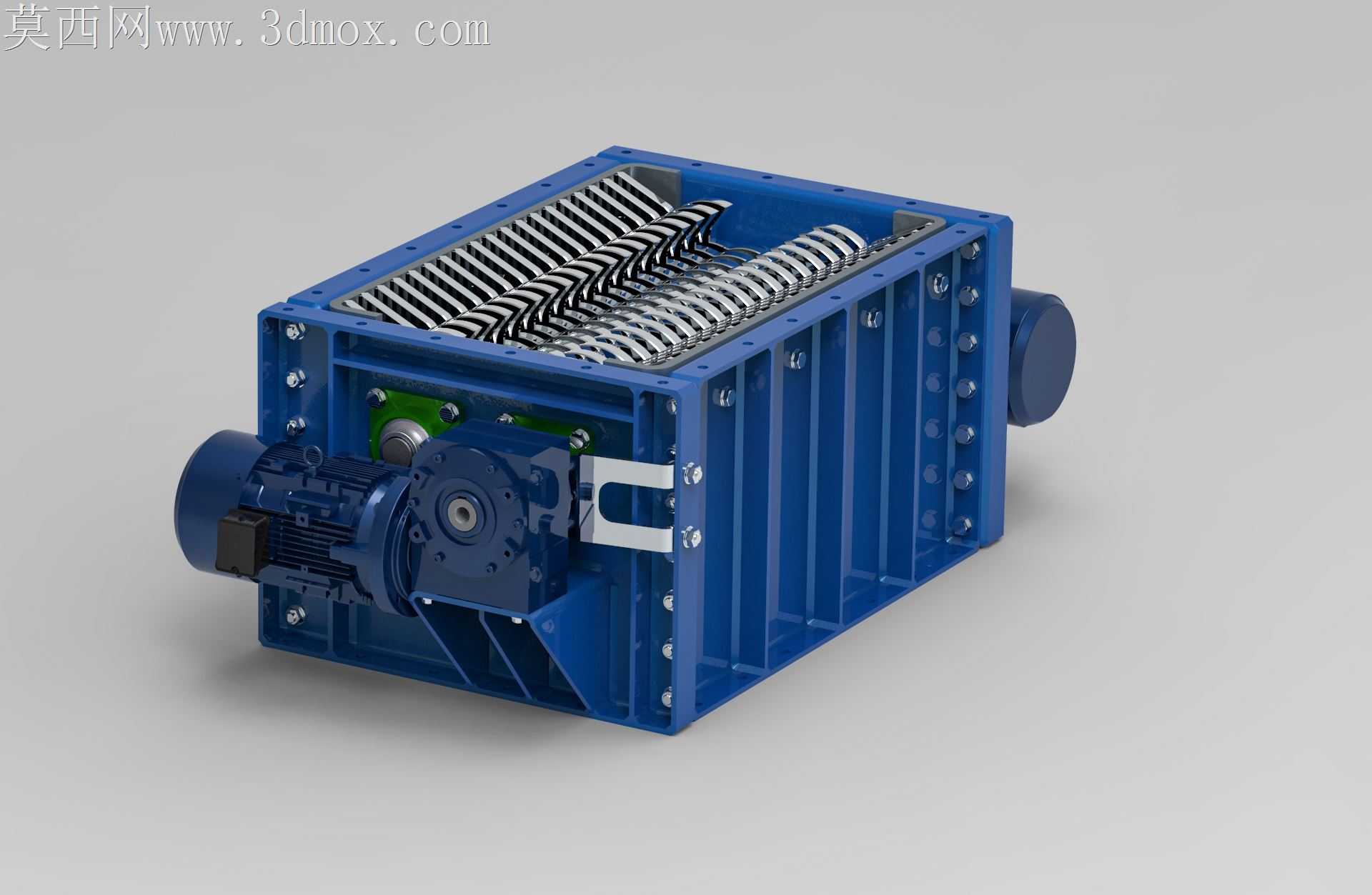

双轴剪切式工业碎纸设备结构设计

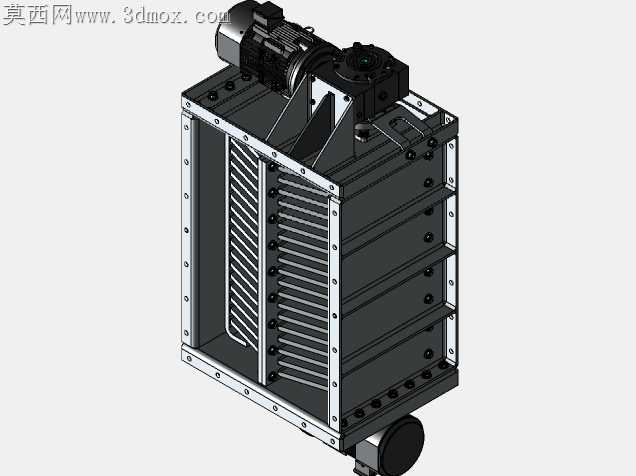

车间里常规碎纸设备遇到堆叠厚纸板、夹带金属订书钉的废弃文件时，常出现刀轴卡滞、侧板连接螺栓崩断的问题，这套双轴碎纸结构在设计时就把这类工况痛点放在了首位。刀轴组的排布没有采用等距齿形，相邻动刀的刃口错落错开15度夹角，单刃切入物料时不会让整根轴同时承受满负载冲击，传动端的径向力能分散到三组轴承位上，避免长时间重载后轴端出现偏磨。箱体侧板的连接没有用普通内六角螺栓直接锁合，每块侧板与机架的贴合面都铣出了0.2mm深的定位止口，螺栓孔位额外加了厚壁钢套，哪怕遇到硬异物卡入刀隙产生瞬间冲击载荷，侧板也不会出现横向错位，不用频繁停机校准刀轴间隙。动刀与刀轴的配合选用了H7/k6的过渡公差，刀座上的紧定螺钉孔做了沉头处理，螺钉锁入后端面完全没入沉孔，不会被破碎过程中飞溅的物料磨损螺帽，后期换刀时不用费力切割锈蚀的螺钉头。驱动端的减速机安装座做了下沉式设计，电机输出轴与刀轴的同轴度靠止口直接定位，不用反复打表调整联轴器偏差，现场装配时能省近一半的校准时间。箱体底部的排料口做了向内收的斜向导流面，破碎后的纸屑不会在箱体边角堆积卡料，导料面的折弯角度特意避开了动刀旋转的扫掠区间，不会出现碎料被反复卷回刀腔造成的无效功耗。观察口的快拆盖板没有用外露的合页结构，采用侧边插销式固定，日常清理刀腔缠绕的纸絮时不用拧动多颗螺栓，抽开插销就能取下盖板，插销的定位槽做了防脱倒角，设备运行时盖板不会因为振动松脱。刀轴两端的密封件选用了双唇口骨架油封，外侧额外加了一层羊毛毡挡圈，纸灰和细碎纸屑不会渗入轴承座内部，轴承的润滑脂更换周期能拉长三倍以上。机架底部的安装脚做了长条形调节孔，现场固定设备时可以微调安装位置，不用反复扩孔匹配地面预埋螺栓，安装脚的焊接处都加了三角加强筋，满负载运行时机架的共振幅度能控制在0.1mm以内，不会因为长期振动出现焊缝开裂的问题。
