BAJA赛车集成中央制动的变速传动结构

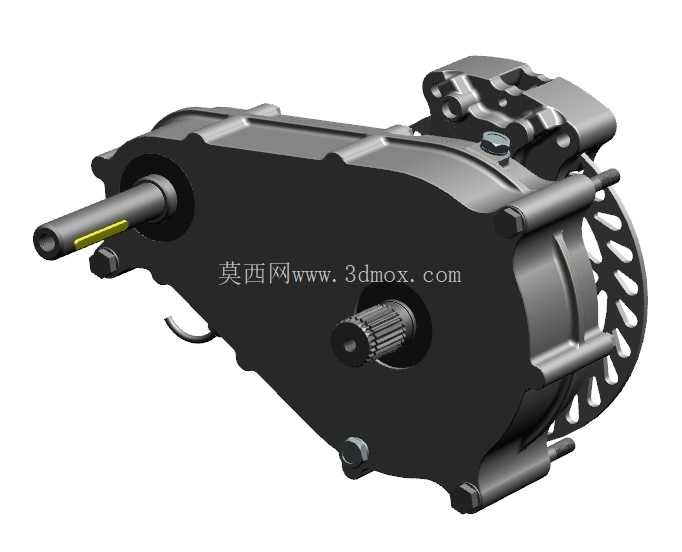

　　这套传动制动集成结构，是专为小型越野赛事车辆开发的动力传递与驻车、行车制动整合单元，核心适配非道路场景下的轻量化越野赛车使用需求，在赛事场景中需要同时应对泥泞、砂石、陡坡等复杂路况带来的大扭矩冲击、频繁制动、传动系统载荷波动等实际工况，设计阶段就把传动减速、动力分配、行车制动三个核心功能整合在同一个壳体内，最大程度压缩传动系统的轴向占用空间，降低整车后部的重量集中问题，优化整车轴荷分配。从实际装车的边界来看，整套结构的安装点位完全匹配BAJA赛车的钢管车架后部安装位，输入轴端直接对接发动机输出端的离合器总成，输出轴两端直接连接两侧后轮的传动半轴，制动盘的安装位预留了标准的卡钳安装接口，不需要额外制作转接支架就能直接适配赛事常用的浮动式制动卡钳，壳体周边的螺栓孔位同时兼顾了壳体密封、车架连接、周边附件固定的多重需求，避免了额外焊接安装支架带来的应力集中问题。

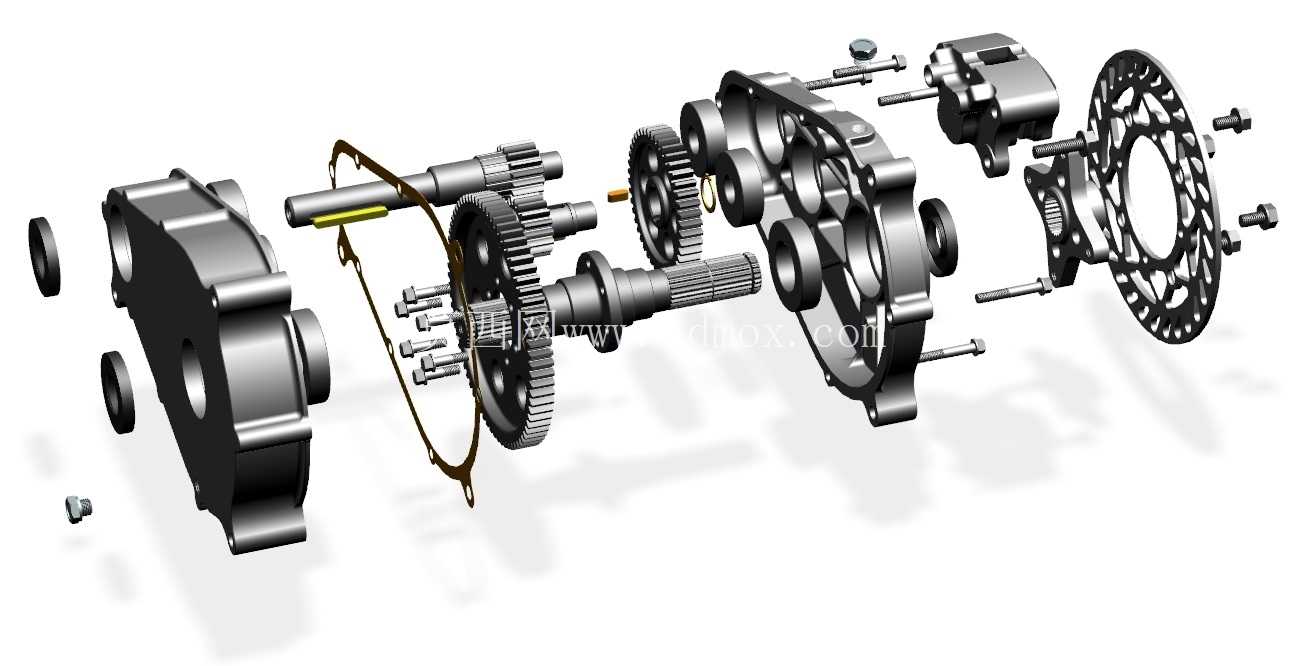

　　功能层面，这套结构把中央制动盘直接集成在变速箱的输出端主轴上，相比传统把制动结构布置在轮边的方案，能够有效降低非簧载质量，提升车轮在颠簸路面的贴地性能，同时制动时的制动力矩通过变速箱内部的齿轮结构均匀分配到两侧车轮，在砂石路面制动时能够大幅降低单侧车轮抱死导致的侧滑风险，更适配越野赛事的非铺装路面行驶需求。传动部分采用定轴式斜齿轮传动结构，不同档位的齿轮副经过齿形修形处理，能够在大扭矩输入时降低齿轮啮合的冲击噪音，同时提升齿轮的接触疲劳强度，应对赛事中频繁的急加速、急减速带来的载荷冲击，换挡机构采用直齿滑移齿轮设计，换挡行程短，摘挂挡的阻尼反馈清晰，能够满足赛事中快速换挡的操作需求，避免行驶过程中出现跳挡、脱挡的问题。设计过程中优先考虑了赛事场景下的快速维护需求，壳体采用剖分式结构，拆开上下壳体就能直接接触到所有齿轮、轴、轴承以及制动盘的连接部位，不需要把整个总成从车架上完全拆下就能完成齿轮更换、制动片磨损检查、轴承间隙调整等日常维护操作，密封结构采用耐油橡胶密封圈配合密封胶的双重密封方案，能够在车辆涉水、泥浆飞溅的场景下避免外界杂质进入壳体内部，同时防止壳体内部的润滑油泄漏，所有轴端的密封件都采用标准件规格，赛事过程中出现密封件损坏时能够快速找到替换件，不需要定制特殊规格的密封配件。

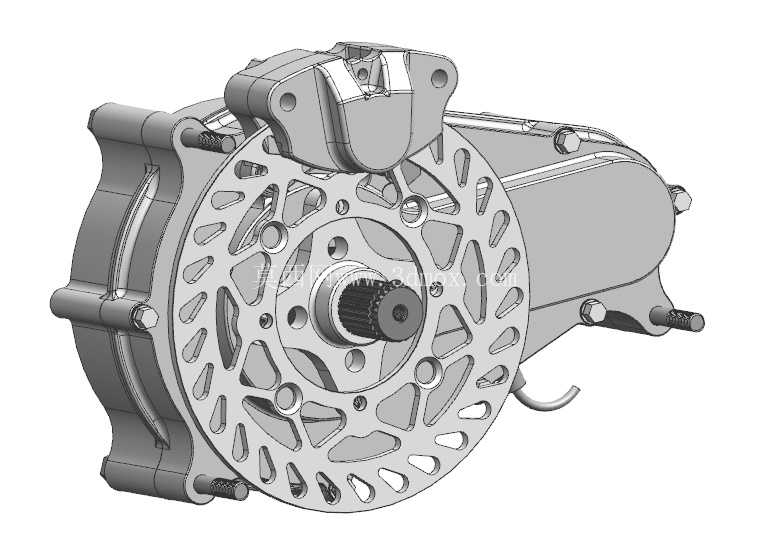

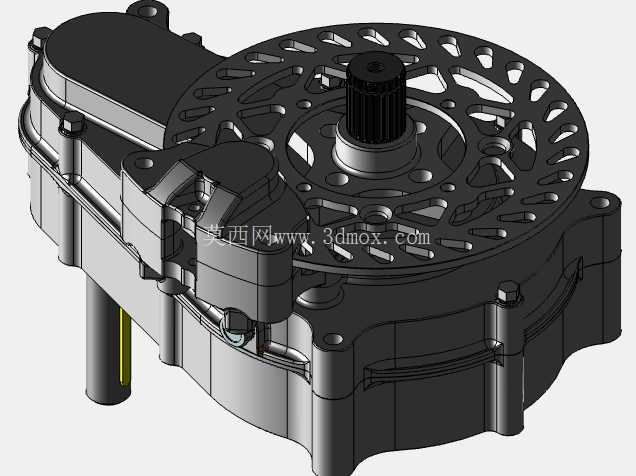

　　从结构细节来看，所有轴类零件的支撑位置都采用圆锥滚子轴承，能够同时承受径向载荷和轴向载荷，应对斜齿轮传动过程中产生的轴向分力，轴承的安装位置预留了调整垫片的安装空间，装配时可以通过调整垫片的厚度来控制轴承的预紧力，避免轴承间隙过大导致的齿轮啮合偏差，也能防止预紧力过大导致的轴承过热磨损。制动部分的中央刹车盘采用通风式结构，在车辆高速行驶时能够通过壳体上预留的通风道引入外界气流带走制动产生的热量，避免长时间制动导致的热衰减问题，刹车盘和输出轴的连接采用花键配合加锁紧螺母的固定方式，能够传递大制动力矩的同时，方便刹车盘磨损后的快速更换。

　　整套结构的重量控制也完全围绕赛事需求设计，壳体在保证结构强度的前提下做了多处轻量化的减材处理，在轴承安装位、螺栓连接位等应力集中区域保留足够的壁厚，非受力区域的壁厚做了减薄处理，在不降低整体结构刚度的前提下尽可能降低总成重量，适配赛车的轻量化设计需求。实际装车测试中，这套结构能够稳定传递发动机输出的最大扭矩，在连续爬坡、连续制动的工况下，壳体的温度、齿轮的啮合状态、制动性能都能保持稳定，不会因为长时间大载荷工作出现传动失效或者制动失效的问题，各个档位的传动比设置也完全匹配BAJA赛车的动力特性，低速档能够提供足够的轮上扭矩应对陡坡攀爬、泥泞路段脱困的需求，高速档能够满足平直路段的极速行驶需求，制动系统的制动力度调校也和整车的重量、轮胎抓地力水平匹配，制动时的减速度线性可控，不会出现制动力突增导致的车轮抱死问题。
