双传动比恒啮合齿轮箱演示机构

项目分类:通用机械零部件 发布时间:2020-06-30 ID:118791
  • 双传动比恒啮合齿轮箱演示机构
  • 双传动比恒啮合齿轮箱演示机构
  • 双传动比恒啮合齿轮箱演示机构
  • 双传动比恒啮合齿轮箱演示机构
  • 双传动比恒啮合齿轮箱演示机构
  • 双传动比恒啮合齿轮箱演示机构
  • 双传动比恒啮合齿轮箱演示机构

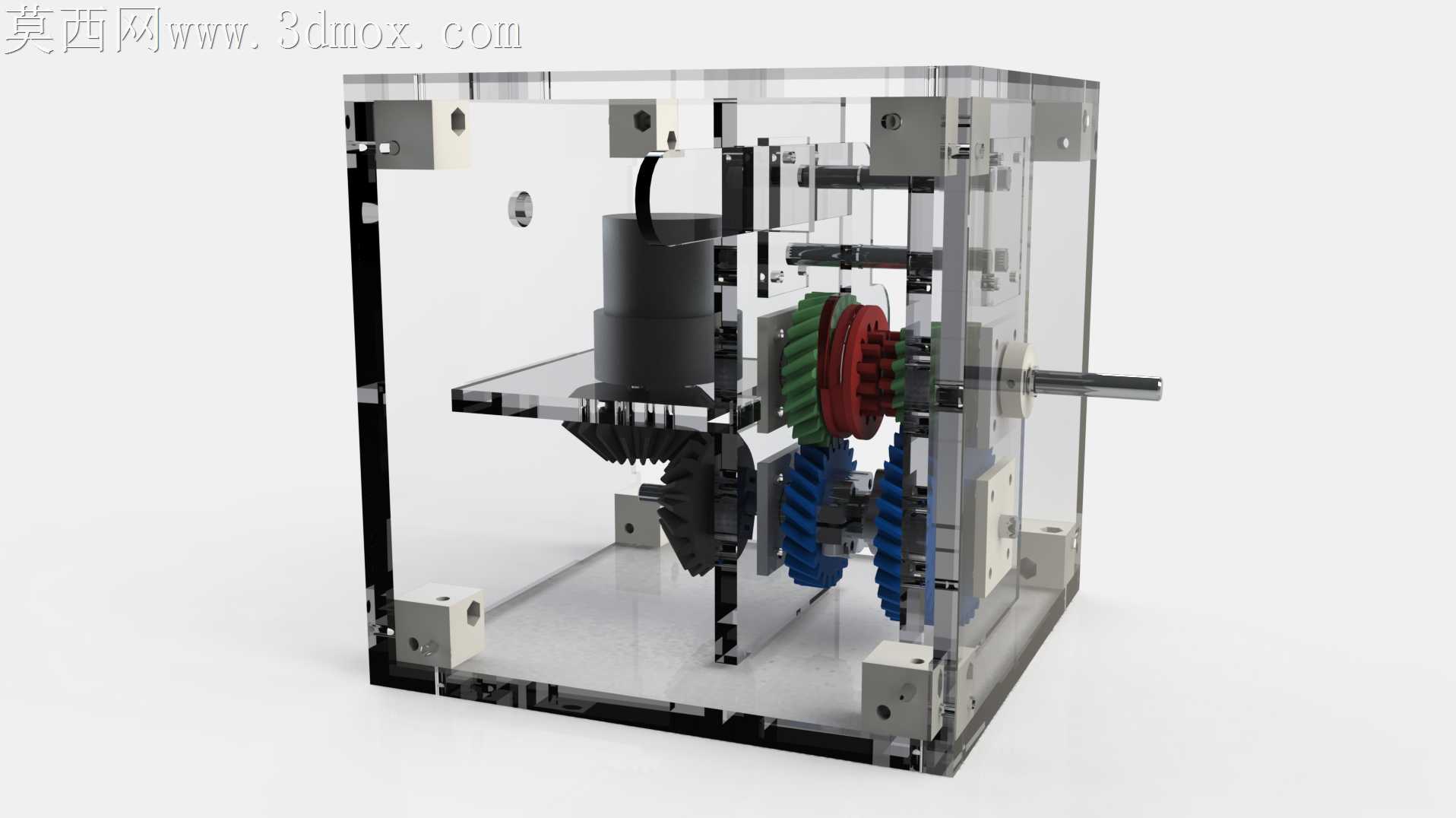

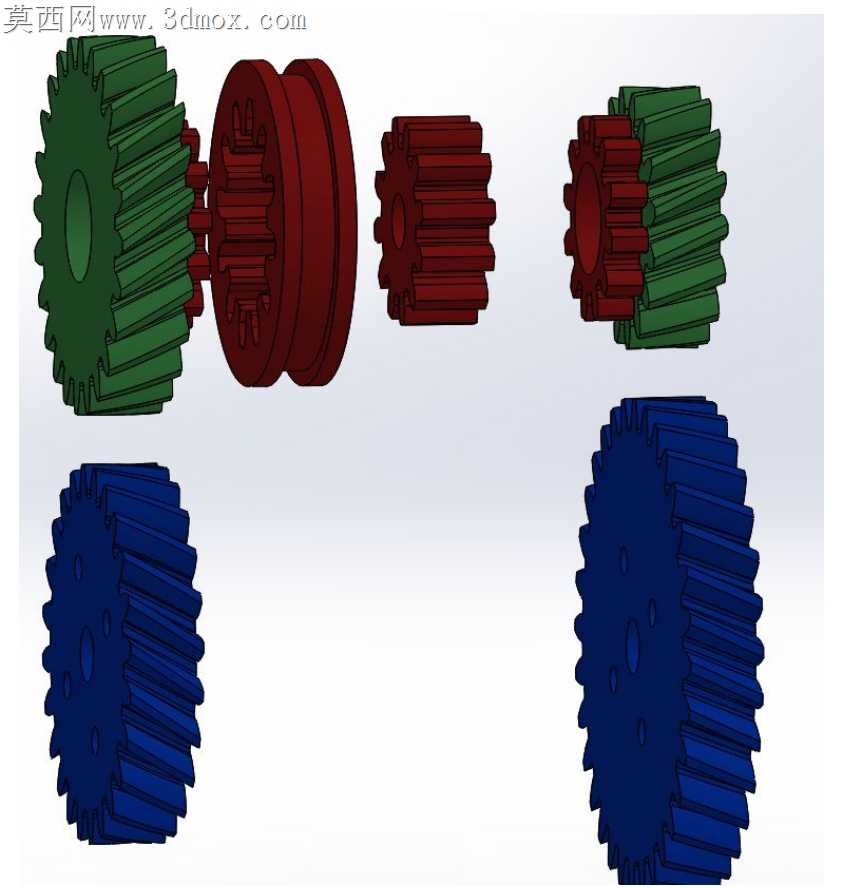

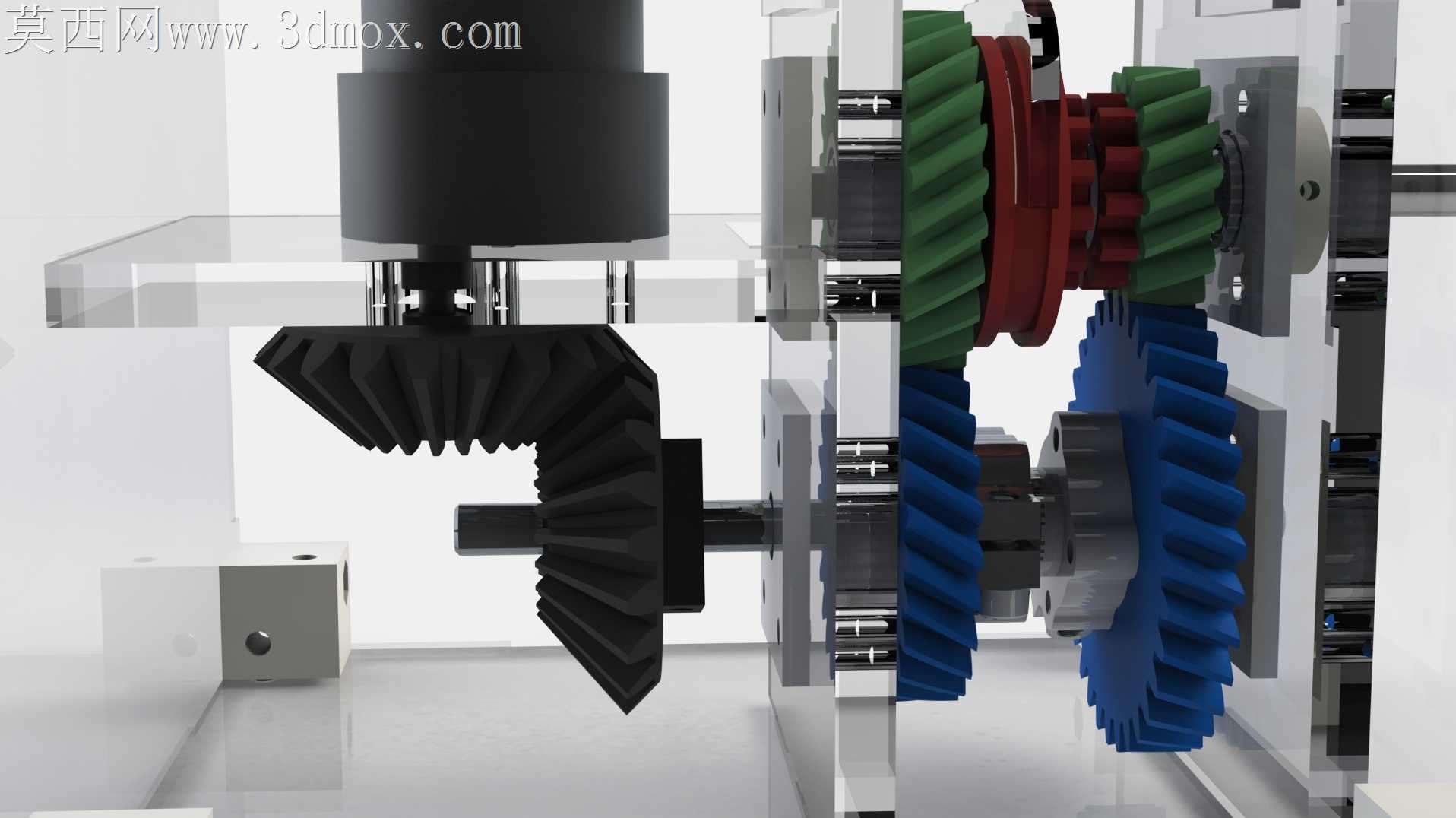

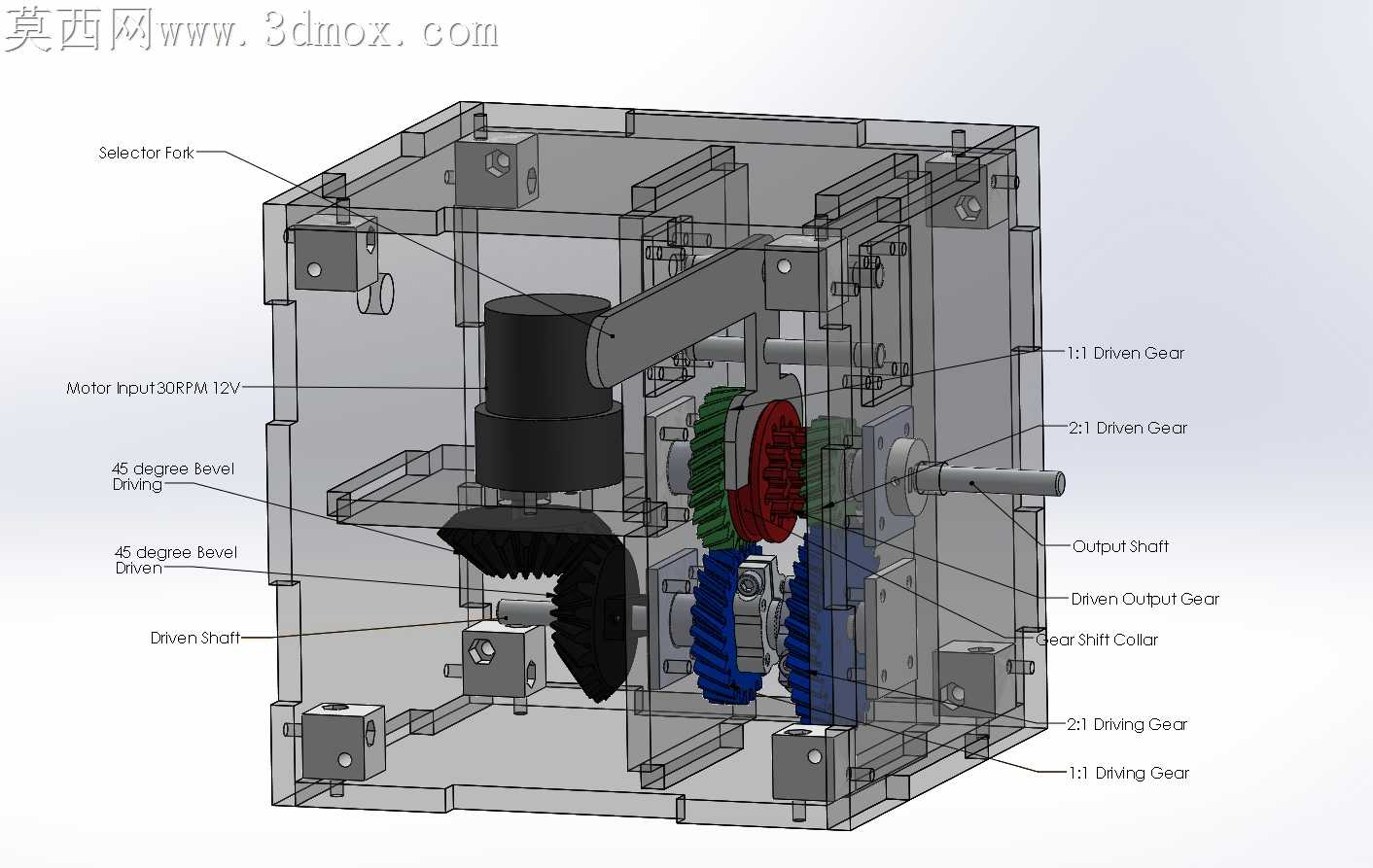

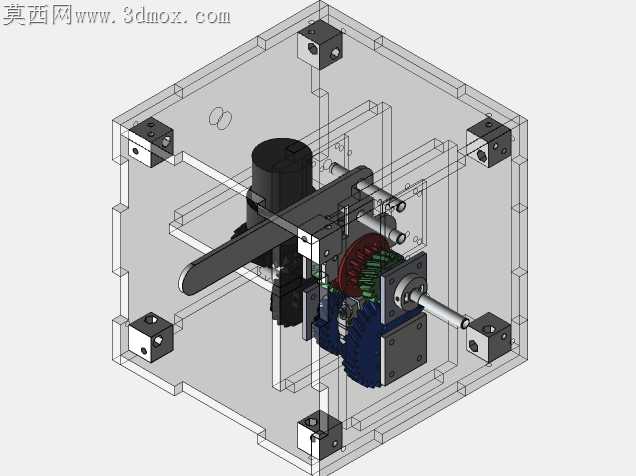

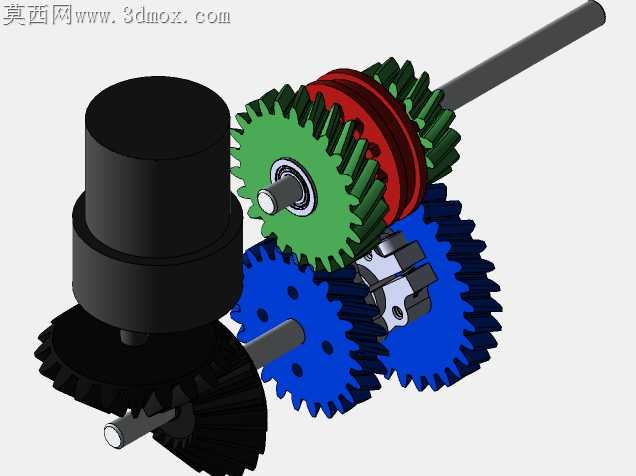

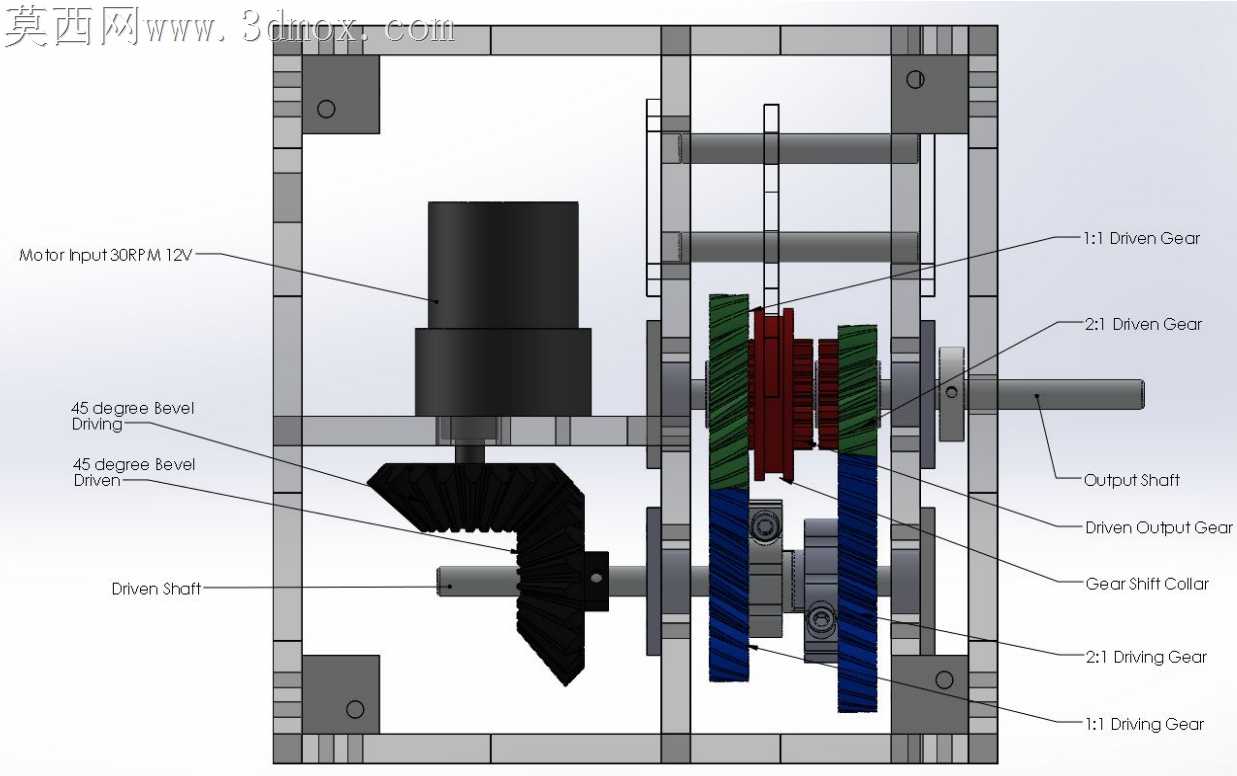

封闭空间内的传动机构布局,最容易出现轴系干涉与啮合侧隙失控的问题,这款双速齿轮演示机构在150mm见方的框架内完成1:1与2:1两种传动比切换,所有配合公差都卡在装配可行性的临界区间。锥齿轮副承担90度转向的动力输入,安装时两轴的正交度偏差必须控制在0.02mm以内,否则啮合时会出现偏载打齿,框架上的轴承安装座特意做了0.1mm的微调余量,不用额外加调整垫片就能修正装配累积误差。渐开线圆柱齿轮的齿向修缘量经过反复调试,绿色滑移齿轮在中间轴上滑动切换啮合位置时,不会出现齿端卡滞,滑移行程的两个限位点刚好对应两种传动比的完全啮合位置,不用额外加装定位销就能靠齿侧的轴向限位实现档位锁止。蓝色固定齿轮与输出轴采用过盈配合加平键的连接方式,过盈量控制在0.015-0.02mm之间,既不会因为过盈太大撑裂齿轮内孔,也不会在持续传动时出现轴与齿轮的相对滑动。透明框架的板材连接角件特意做了沉头孔避让,螺栓头完全沉入角件内部不会和内部旋转的齿轮发生刮蹭,所有旋转轴的伸出端都做了轴端挡圈的安装槽,防止轴系在运转过程中出现轴向窜动。切换机构的拨叉位置刚好卡在滑移齿轮的拨叉槽内,拨叉的工作表面做了减摩处理,滑动切换时的阻力控制在5N以内,手动拨动就能顺畅完成档位切换,不会出现拨叉卡滞导致的齿轮打齿。两种传动比切换时的动力衔接没有空程,齿轮啮合的侧隙统一控制在0.08-0.12mm之间,正反转切换时的回差极小,既能满足演示时的直观传动效果,也能验证小空间内多档位齿轮传动的布局合理性,给小型变速机构的紧凑化设计提供了可落地的参考样本。
