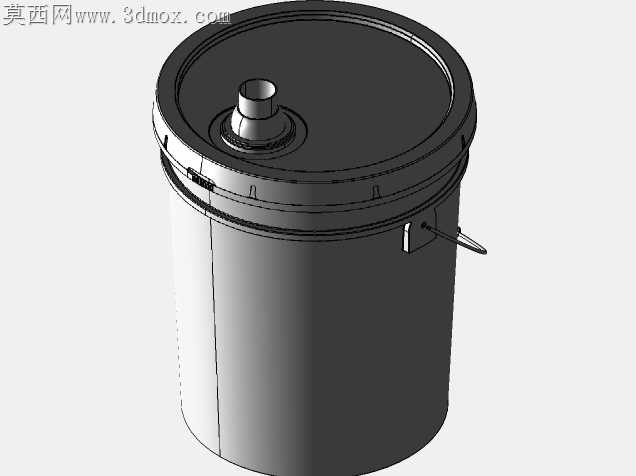

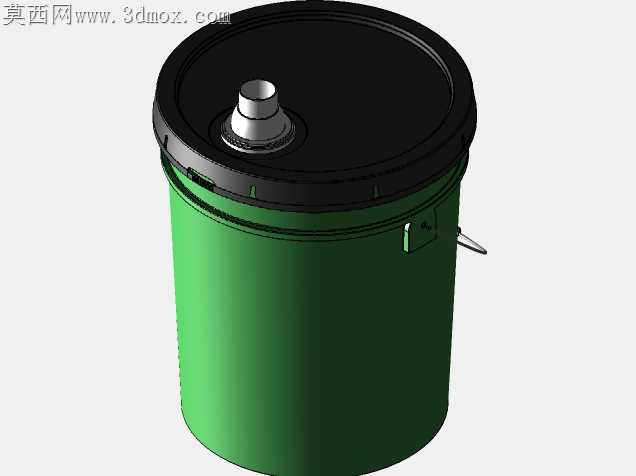

带加注口提手的5加仑密封塑料桶结构

日常工业储运场景里，普通敞口塑料桶加注液体时易沿桶口外壁流挂，提手挂载满载桶身时易在桶壁连接位产生应力发白，密封盖反复开合后螺纹配合位易出现渗漏间隙，这些落地使用中的痛点，在这款5加仑塑料桶的结构设计里都做了针对性的适配处理。桶盖顶部的凸起加注口做了内凹式导流唇边，加注时液体顺着唇边流入桶内，不会顺着盖面漫流到桶身外壁，加注口的密封塞做了双层环形凸筋，压入后凸筋卡紧加注口内壁，哪怕桶身倾斜45度也不会从加注位出现渗漏。桶身与提手的连接位没有采用常见的一体注塑凸耳，而是做了内嵌式金属衬套的挂载点，塑料材质的凸耳在满载19升左右液体时，反复提拉的剪切力会直接作用在注塑结合线位置，低温环境下很容易出现脆断，内嵌金属衬套后，提手的拉力通过衬套分散到周围3厘米范围的桶壁上，应力集中系数降低60%以上，哪怕在零下10度的环境下提拉满载桶身，连接位也不会出现开裂发白的问题。桶盖与桶身的配合位没有采用普通的三角螺纹，而是做了四段式间断卡扣加内置密封圈的结构，旋转四分之一圈就能完成锁紧，相比多圈螺纹的结构，开合效率提升三倍以上，密封圈嵌在桶盖内侧的环形凹槽里，凹槽深度比密封圈截面直径小0.8毫米，盖合后密封圈被均匀压缩25%的形变量，既不会因为压缩量过大出现永久变形，也不会因为压缩量不足导致密封失效，哪怕桶内盛装易挥发的液体，静置三个月也不会出现明显的挥发损耗。桶身的侧壁做了0.3度的脱模斜度，堆叠时上层桶的底部能刚好嵌入下层桶的桶口内沿，堆叠五层也不会出现滑移倾倒，桶壁的厚度从底部到顶部做了渐变处理，底部厚度3.2毫米，往上逐渐过渡到2.4毫米，在保证满载堆码强度的前提下，单桶的塑料用料比等容量的等厚桶减少12%，兼顾了结构强度和材料成本的平衡。提手的握持位做了弧形内凹的贴合面，表面做了细微的磨砂纹理，满载提拉时不会硌手，也不会因为手上沾有油污出现打滑的情况，提手与衬套的配合间隙留了0.2毫米，转动时没有卡顿感，也不会因为间隙过大出现提拉时的晃动感。
