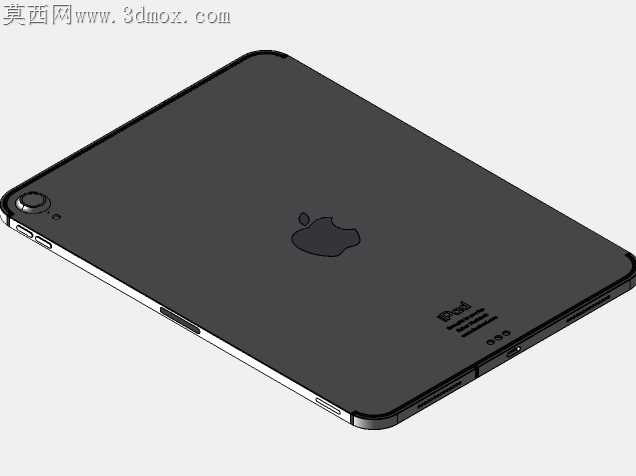

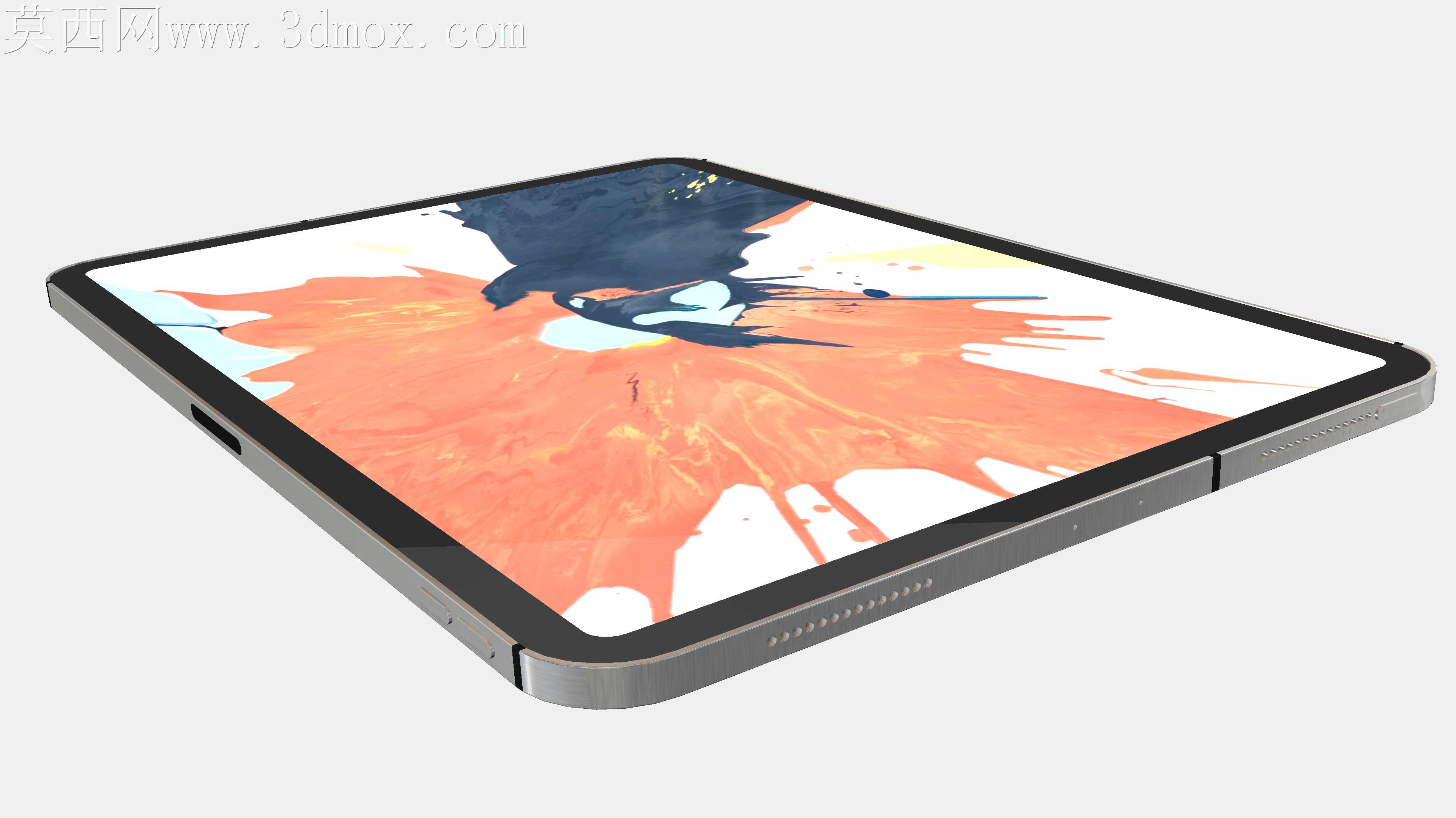

2018款11英寸全面屏平板外观结构

消费电子类手持设备的曲面中框加工，最容易出现的痛点就是R角过渡区域的接刀痕与阳极氧化后的色差问题，这也是这款平板外观结构建模时最先要落地匹配加工工艺的核心部分。窄边框的屏幕贴合区域，预留的0.12mm点胶槽深度没有做等宽设计，靠近顶部扬声器开孔的位置槽深收窄0.03mm，避免点胶时胶液溢出堵塞出声孔，同时也能抵消屏幕盖板贴合时的下压形变，不会出现边缘溢胶擦除后残留的脏污痕迹。中框与后盖的拼接缝位置，没有采用常见的直角搭接结构，而是做了向内倾斜1.5度的楔形卡扣，装配时不需要额外施加侧向挤压力就能自然滑入定位，公差带控制在0.05mm以内，既不会出现拼接段差硌手的问题，也能减少装配时的工装压合工序，降低外壳刮伤的不良率。屏幕显示区域的曲面边缘，G2连续的曲率没有一味追求视觉上的极致窄边，而是在距离边缘0.8mm的位置做了曲率的平缓过渡，匹配钢化膜的贴合弧度，不会出现白边翘边的问题，同时也能让屏幕点亮时的黑边视觉宽度更均匀，不会因为曲面折射出现边缘发虚的情况。侧边的按键开孔位置，边缘做了0.2mm的C角倒角，不是尖锐的直角切割，按键装配后晃动间隙控制在0.02mm，按压时不会出现卡涩或者旷量异响，按键表面的弧度和中框的曲面曲率完全衔接，手指触摸滑动时不会有突兀的台阶感。底部的扬声器开孔阵列，每个孔的轴线都不是垂直于中框平面，而是向内倾斜5度，出声方向朝向手掌外侧，横屏握持时不会被手掌完全遮挡出声通道，同时孔位的边缘做了微小的沉台设计，加工时钻头不会出现滑移偏位，孔位的位置度误差能控制在0.03mm以内，不会出现阵列孔歪扭不齐的视觉瑕疵。后盖的摄像头凸起区域，过渡曲面和后盖平面的衔接处做了0.1mm的微弧消隐处理，不会出现积灰的直角缝隙，日常放置在桌面时也不会因为凸起边缘的尖锐棱角刮花桌面，同时凸起的高度刚好匹配摄像头镜片的保护圈厚度，镜片不会直接接触桌面产生磨花。整个外观结构的曲面拆分，完全匹配CNC加工的走刀路径，大面区域采用顺铣走刀保证表面粗糙度，R角区域采用小进给量的环绕走刀，避免接刀痕的产生，阳极氧化时的挂点位置设计在底部的充电接口内侧，不会在外观面留下挂点痕迹，保证整机外观的一致性。
