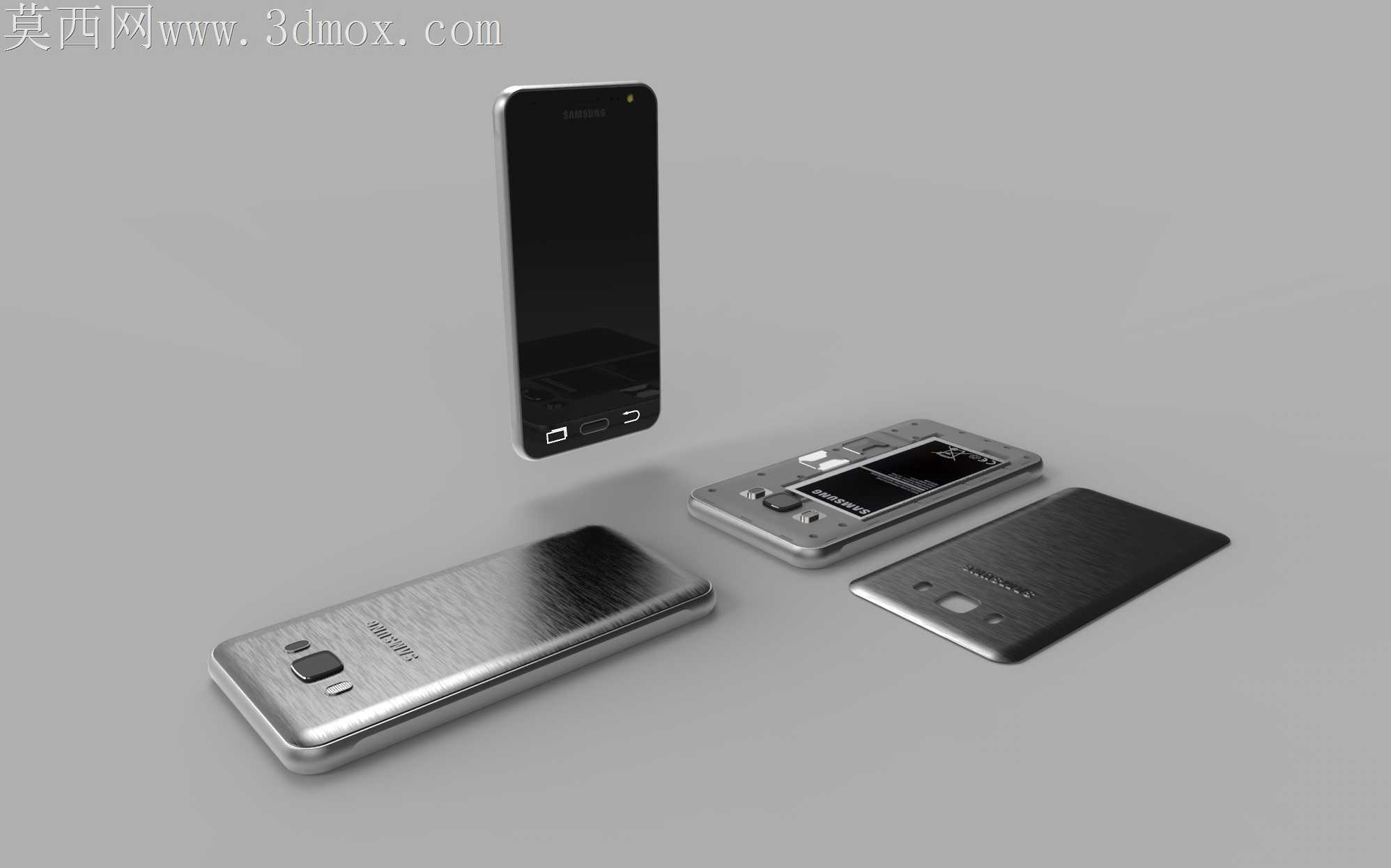

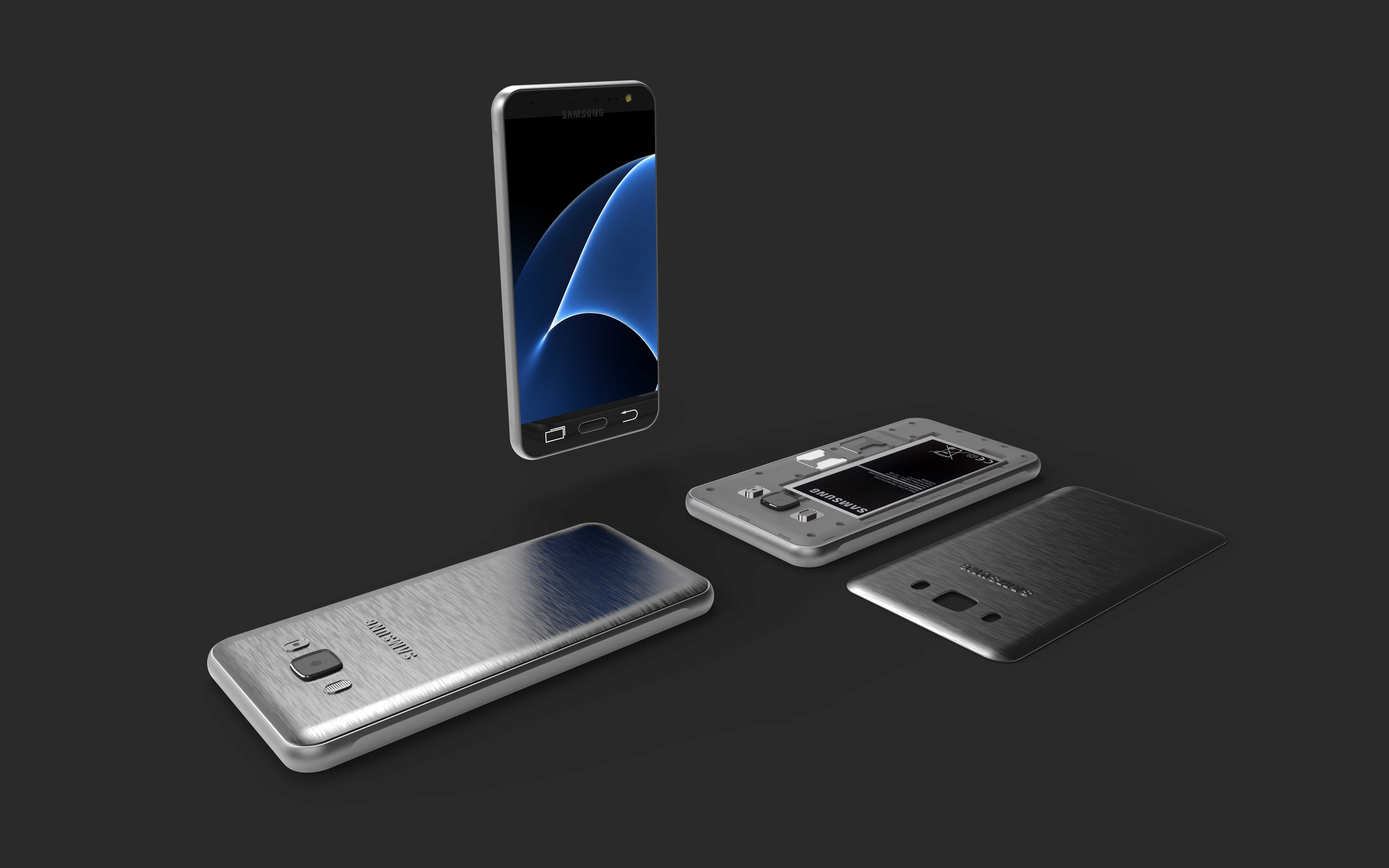

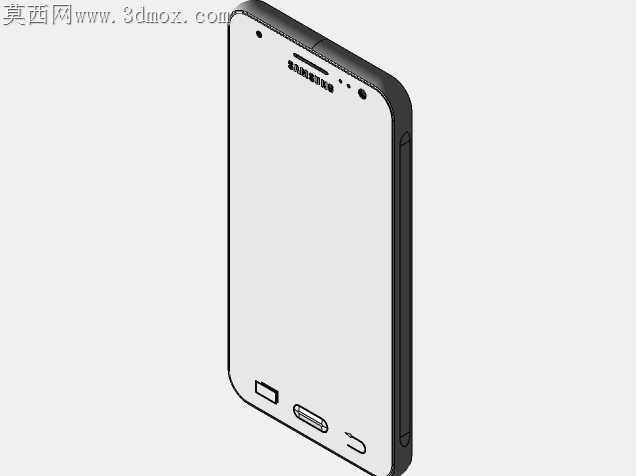

三星J7金属版手机外观结构三维数模

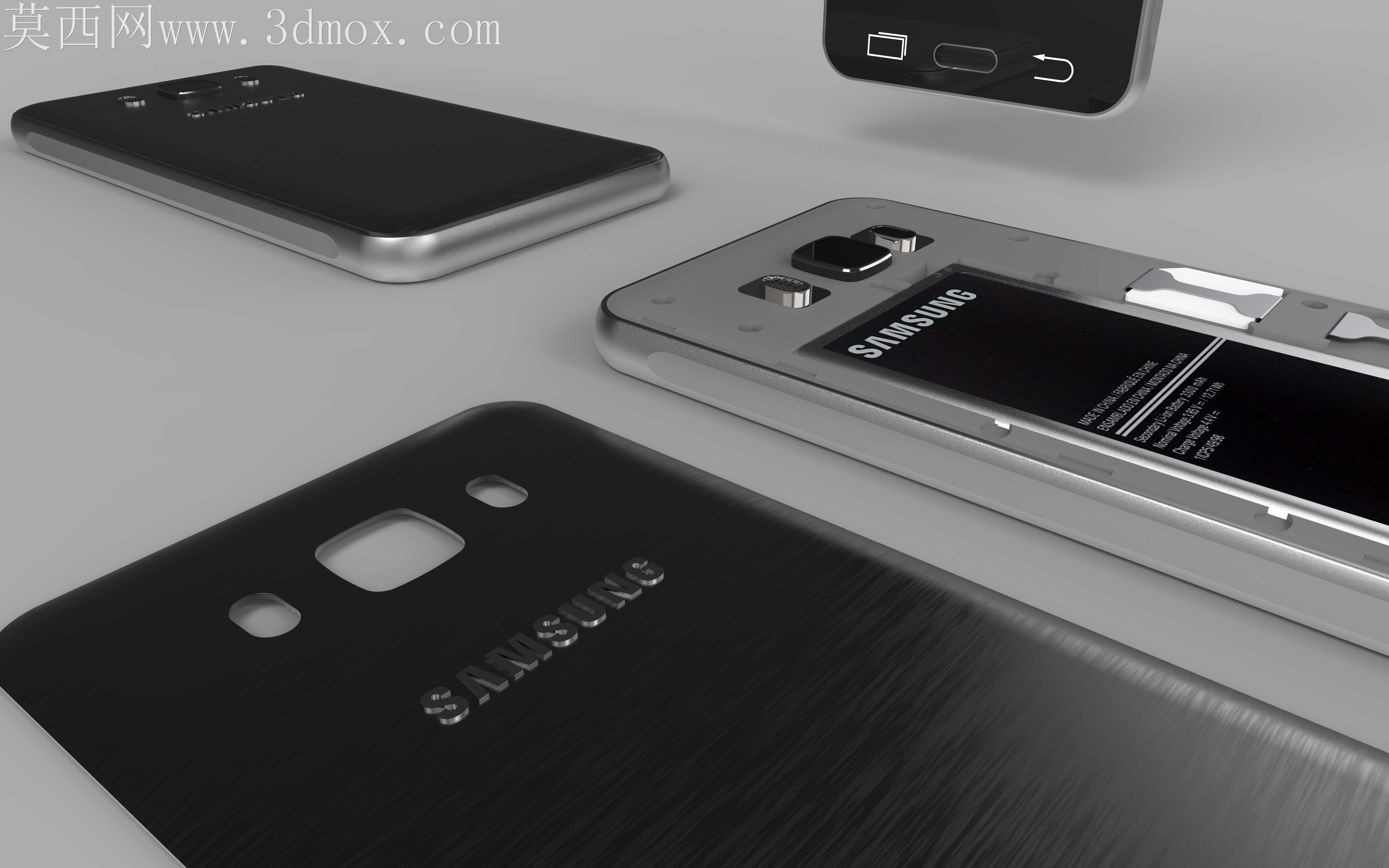

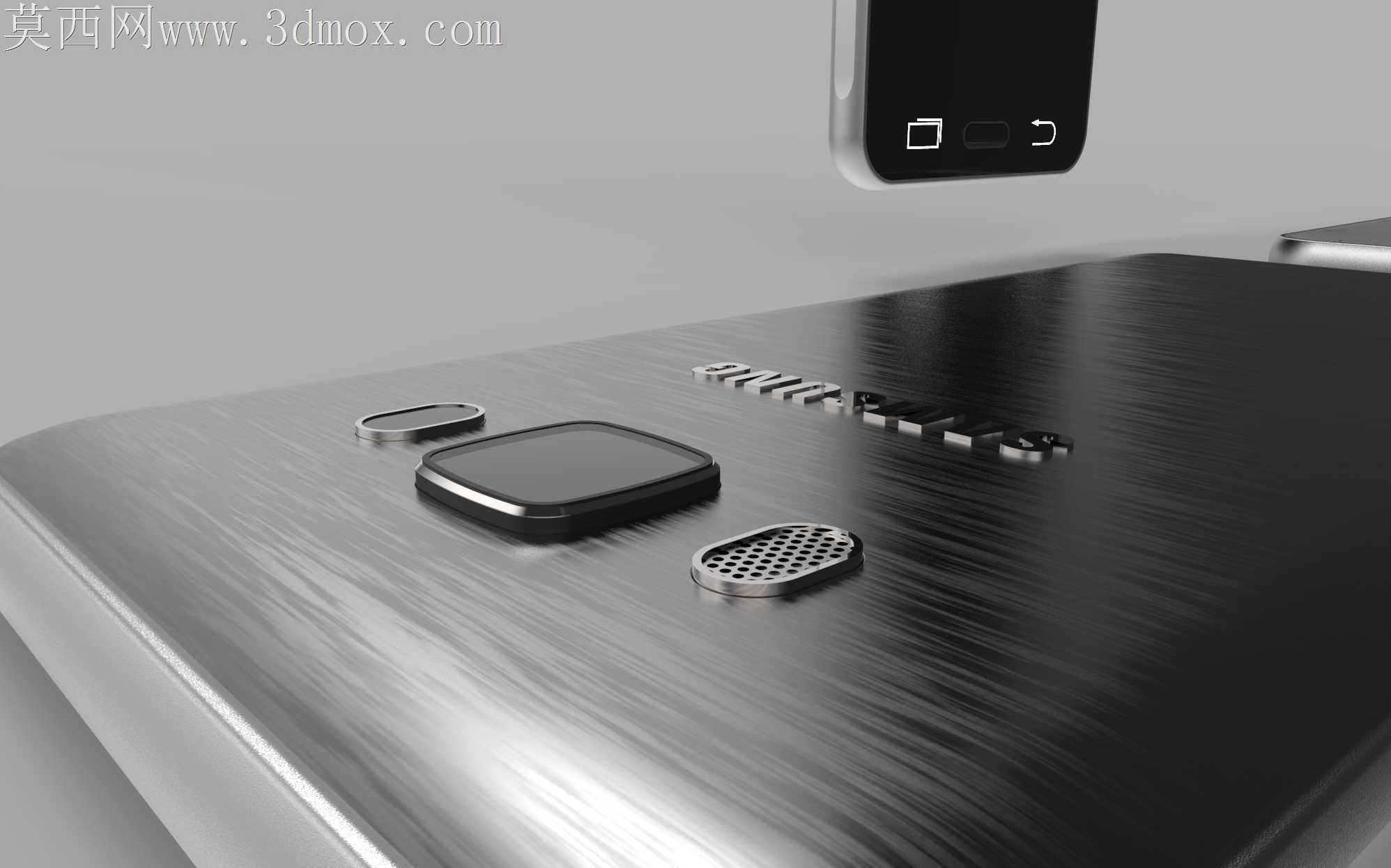

消费电子金属外壳量产前，最容易踩的坑是外观曲面和内部结构的衔接公差，不少初入行的结构工程师做金属手机壳数模时，只会照着外观照片扫面拉曲面，忽略了金属冲压、CNC精铣环节的工艺退让量，最后打样出来要么中框合缝处台阶差超0.05mm，要么后盖弧度和屏幕支架的贴合面出现虚位，装机后按压出现异响。这套三星J7金属版的外观数模，在曲面过渡上做了很贴合量产实际的处理，后盖的金属拉丝面和侧边圆弧的衔接处，没有做理论上的绝对顺滑G3连续，而是在侧边收弧位置留了0.12mm的工艺沉台，刚好能覆盖CNC加工时刀具进刀的接刀痕，后续阳极氧化或者喷砂处理后，不会出现肉眼可见的棱线色差。中框的按键开孔位置，没有直接做垂直通孔，而是在孔位内侧加了1度的脱模斜度，不管是后续做金属冲压的侧冲工序，还是CNC精雕开孔，都能避免孔口边缘产生毛刺，减少后续人工去毛刺的工时，也能避免按键装配时出现卡滞。很多人做手机外观数模容易忽略电池盖和中框的卡扣配合位，这套数模里的卡扣座没有做等壁厚设计，卡扣受力的根部位置加厚了0.2mm，同时在卡扣和中框内壁的衔接处做了R0.3的圆角过渡，避免金属件冲压时应力集中导致卡扣断裂，卡扣的配合面留了0.08mm的装配间隙，刚好抵消金属件表面处理后的膜厚差，不会出现装配过紧拆盖困难或者过松松旷的问题。屏幕贴合的支撑面，没有做整面平面，而是沿着屏幕黑边的位置做了一圈0.05mm的微凸支撑筋，既能保证屏幕和中框贴合时的胶层厚度均匀，也能避免日常使用时屏幕受外力挤压出现水波纹。金属后盖的摄像头开孔位置，内侧做了阶梯沉台，沉台的深度刚好匹配摄像头装饰件的厚度，装配后装饰件和后盖表面齐平，不会出现凸点刮手或者凹陷积灰的问题，沉台边缘的圆角做了R0.2的处理，避免加工时出现崩边。侧边的音量键和电源键的装配槽，槽内做了定位凸点，和按键内侧的定位凹点对应，装配时不需要反复调整对位，能提升产线装配效率，槽壁和按键的配合间隙控制在0.04mm，既不会让按键出现晃动感，也不会因为热胀冷缩出现按键卡滞。这套数模虽然只做了外部组件，但所有外观面的衔接、装配位的公差预留都贴合实际量产的加工要求，没有为了视觉上的绝对顺滑牺牲工艺可行性，不管是用来做金属外观件的加工实训参考，还是做同类型产品的结构设计参照，都能避开很多新手常犯的工艺错误，不用再反复调整数模去适配加工设备的精度限制，能减少前期打样的试错成本。
