CBR摩托车发动机气缸精密结构设计

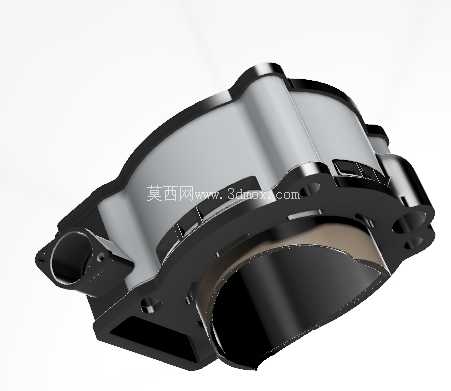

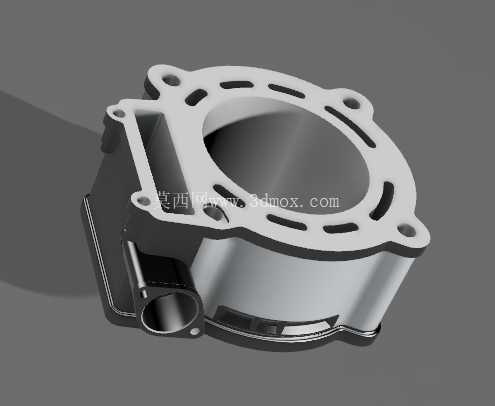

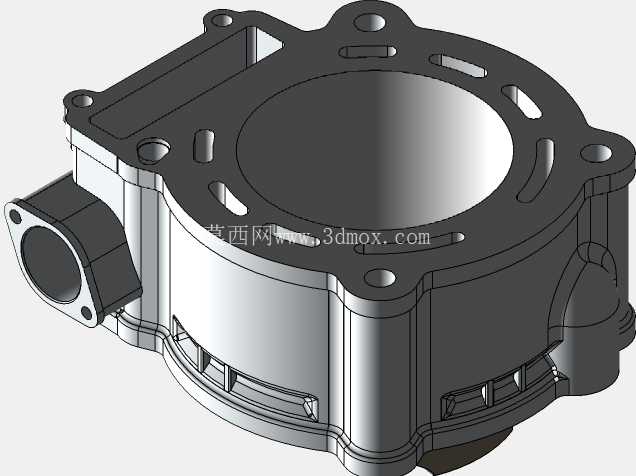

　　在摩托车动力总成的开发环节中，气缸作为核心做功部件，其结构合理性直接决定了整机的动力输出稳定性、散热效率与服役寿命，这款针对CBR机型开发的气缸结构，完全围绕高转速工况下的使用需求完成设计，所有安装边界与配合尺寸均严格匹配对应机型的装配要求。从压铸件的成型逻辑出发，该气缸采用分体式散热鳍片与缸体一体化压铸的结构方案，上端法兰面均匀分布6处螺栓过孔，孔位同轴度公差控制在0.02mm以内，可与缸盖密封面实现完全贴合，避免高压缩比工况下出现燃气泄漏问题；法兰面开设的多道异形通槽为密封胶圈预留安装位，槽深公差严格控制在±0.01mm，既保证胶圈压缩量处于合理区间，又不会因胶圈过度挤压出现永久变形。

　　缸体侧面预留的传感器安装凸台，集成了温度与位置传感器的安装孔位，孔内预制内螺纹，无需后续二次加工即可完成传感器装配，减少了机加工工序的累计误差。缸体下部的定位止口与曲轴箱配合段采用间隙配合设计，配合间隙控制在0.03-0.05mm之间，既保证装配时的导向便利性，又能限制缸体运行过程中的径向窜动。从散热设计角度来看，缸体外壁的散热鳍片采用不等厚设计，靠近燃烧室上端的鳍片厚度更大、间距更小，可快速带走燃烧过程产生的高温，下端鳍片适当加大间距，兼顾压铸成型时的铝液流动性，避免铸件内部出现缩孔、疏松等缺陷。

　　缸体侧壁预留的冷却水道采用环绕式布局，水道截面为椭圆形，可在保证缸壁强度的前提下最大化冷却水接触面积，水道进出口位置与缸体水套完全对齐，水流阻力控制在合理区间，避免出现局部冷却盲区导致缸体热变形。这款气缸的设计过程中，充分考虑了压铸生产的工艺可行性，所有拔模斜度控制在1.5°-2°之间，无倒扣结构，无需复杂抽芯机构即可完成压铸生产，大幅降低了批量生产的制造成本；缸体内壁预留0.3mm的珩磨余量，后续经过珩磨处理后可达到Ra0.8的表面粗糙度，与活塞环形成理想的摩擦副配合，减少运行过程中的机油消耗与漏气量。在安装边界方面，该气缸总高度与原机配件完全一致，所有外接接口的位置、尺寸均与原机通用，可直接替换同型号机型的原厂气缸，无需对周边部件进行任何改装；侧面预留的链条避让槽深度经过精确计算，既不会与正时链条发生运动干涉，又不会过度削弱缸体局部强度。从实际应用场景来看，这款气缸主要适配大排量高转速摩托车发动机，可承受最高12000rpm的连续运转工况，缸体材料采用高硅铝合金压铸成型，热膨胀系数与活塞材料匹配度高，冷启动时不会因间隙过大出现敲缸异响，热机状态下也不会因间隙过小出现拉缸故障。

　　设计阶段通过有限元分析对缸体的应力分布进行了多次优化，在螺栓预紧力、燃烧爆发压力、热应力的共同作用下，缸体最大变形量控制在0.015mm以内，可保证缸筒始终保持理想的圆柱度，延长活塞环的使用寿命。缸体上端的定位销孔与缸盖定位销采用过盈配合，可保证缸盖与缸筒的同轴度，避免活塞运行过程中出现偏磨；所有边角位置均做了R0.5-R1mm的圆角处理，既减少了压铸过程中的应力集中，又避免装配过程中尖锐边角划伤操作人员。针对高转速工况下的振动问题，缸体与曲轴箱连接的螺栓孔位置特意做了加厚处理，局部壁厚增加2mm，可承受更大的螺栓预紧力，避免长期振动导致螺栓松动；散热鳍片的根部做了圆弧过渡，减少应力集中，防止长期冷热交替下鳍片出现断裂。
