柴油发动机高压共轨燃油喷油器结构

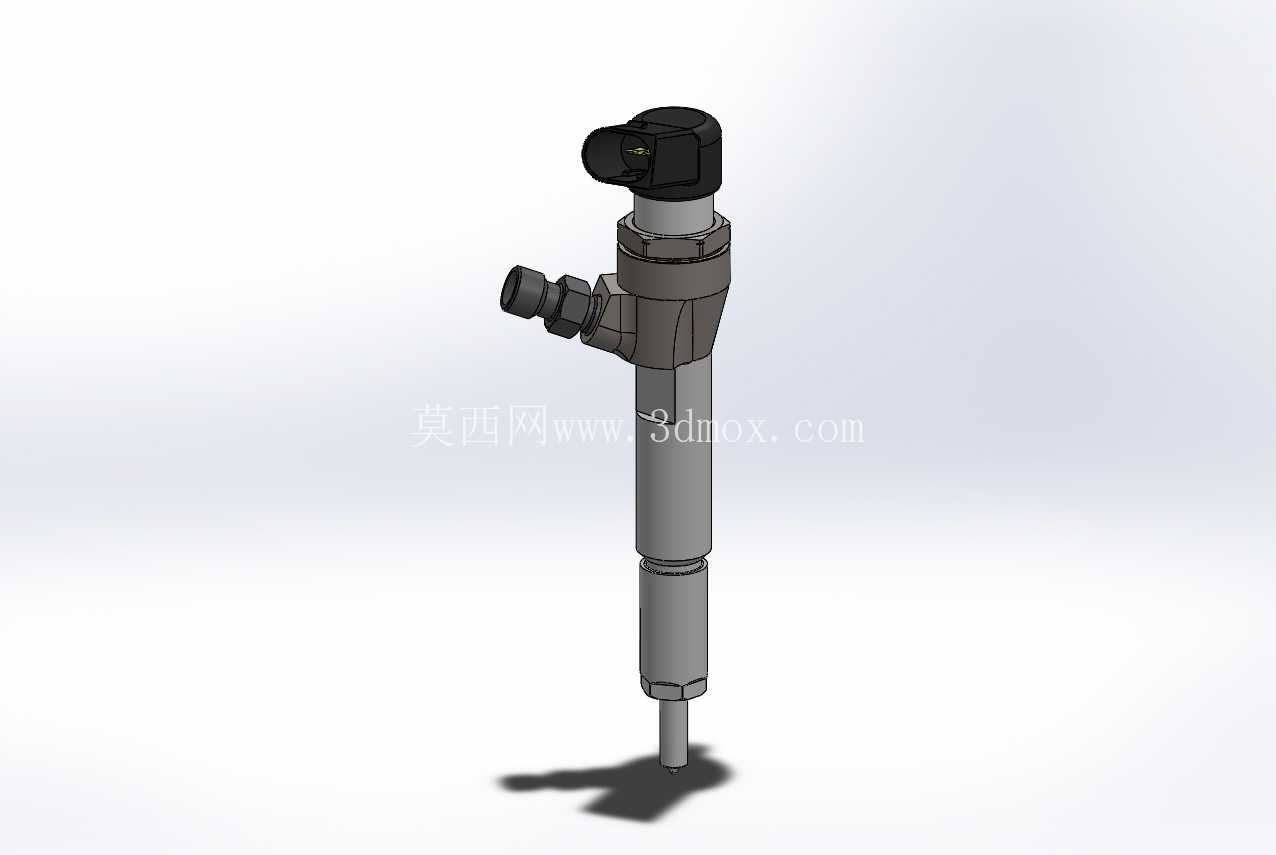

在柴油动力总成的燃油供给体系中，高压共轨喷油器是决定燃烧效率、排放水平与动力输出平顺性的核心执行部件，这套三维结构完整还原了量产装车级喷油器的全部装配关系，可直接用于动力系统匹配校核、教学演示或同类型产品的逆向开发参考。从实际装车场景来看，这类喷油器普遍适配直列四缸、六缸增压柴油发动机，覆盖轻卡、乘用车柴油版、非道路工程机械动力单元等应用场景，安装位置位于气缸盖的喷油器安装孔内，上端通过高压燃油管连接共轨油轨，侧面预留的回油接口对接缸盖回油通道，下端喷油嘴端部伸入燃烧室顶部，直接将高压燃油雾化喷入气缸燃烧室内。

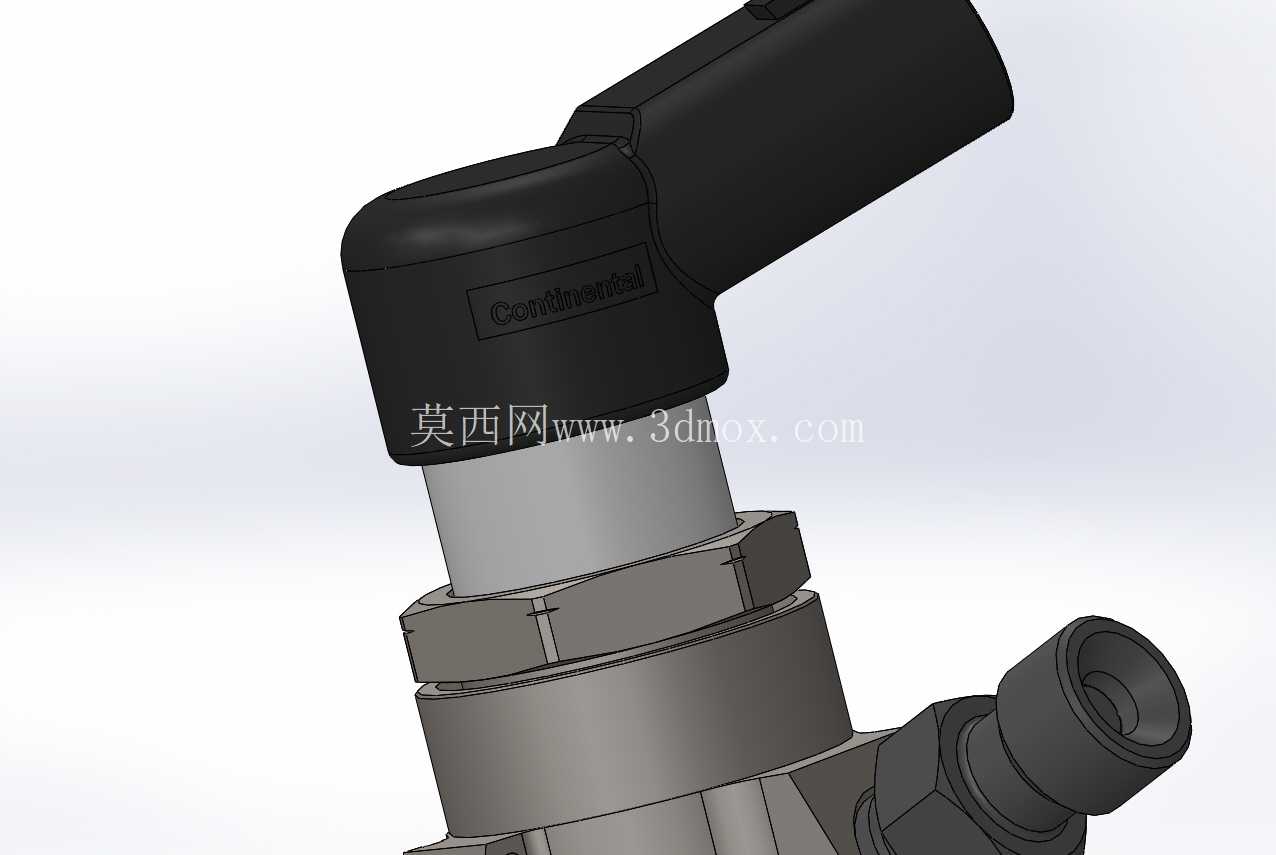

设计层面首先要满足高压密封的核心要求，共轨系统的工作燃油压力通常维持在1600bar以上，部分高功率机型甚至达到2500bar，因此模型中上部的电磁阀集成段、中部的蓄压腔段、下部的针阀偶件段全部采用同轴阶梯轴结构，各段配合面的同轴度公差控制在0.01mm以内，避免高压燃油泄漏导致的轨压波动。上部的电气接插件采用侧出式布局，避开缸盖上部的气门摇臂、凸轮轴等运动部件的运动包络，接插件本身带防水密封卡槽，适配发动机舱内的高振动、多油污、温差大的工作环境。侧面的高压油入口采用外锥面密封结构，配合高压油管的内锥面实现金属硬密封，无需额外密封垫即可承受持续高压脉动载荷，回油接口采用小直径快插结构，用于导出针阀偶件间隙泄漏的少量燃油，维持喷油器内部腔室的压力稳定。

从安装边界来看，喷油器主体为细长轴类结构，上部最大外径段为电磁阀壳体，直径通常在22-28mm区间，中部主体段直径在16-18mm，伸入缸盖安装孔的杆部直径与缸盖安装孔保持0.02-0.04mm的间隙配合，安装时通过上部的压紧法兰配合螺栓固定在缸盖上，压紧力需要严格控制在厂家规定区间，既要保证喷油器与缸盖安装孔的密封，避免燃烧室漏气，又要防止压紧力过大导致喷油器壳体变形卡滞针阀。下端的喷油嘴头部伸出缸盖底面的长度有严格要求，伸出量偏差过大会直接导致燃油喷射落点偏离燃烧室凹坑，造成雾化不良、积碳严重、油耗上升等问题，建模时已经预留了密封垫片的厚度调整空间，可匹配不同压缩比的同系列发动机安装需求。

功能实现逻辑上，上部的电磁阀接收ECU发出的喷油脉冲信号，通电时电磁阀吸合，泄油通道打开，控制腔压力下降，针阀在下部燃油压力作用下抬起，高压燃油通过喷油嘴头部的喷孔雾化喷出；断电时电磁阀复位，泄油通道关闭，控制腔压力回升，针阀在弹簧与油压共同作用下快速落座，切断燃油喷射。模型中完整还原了针阀、挺杆、弹簧、控制柱塞、电磁阀衔铁等内部运动件的装配间隙，各运动件的行程与实际量产件保持一致，针阀最大升程通常在0.1-0.2mm区间，响应时间控制在0.3ms以内，可实现预喷、主喷、后喷的多段喷射策略，有效降低柴油机工作噪音，减少氮氧化物与颗粒物排放。

建模过程中对容易被忽略的细节也做了完整还原，比如喷油器壳体上的定位卡槽，用于安装时保证喷油嘴喷孔的周向角度与燃烧室匹配，避免喷束打到活塞顶或气缸壁上；各段壳体之间的激光焊接焊缝位置做了简化示意，既保留结构特征又不会过度占用模型资源；下部的针阀偶件作为精密配合部件，单独做了分层结构展示，可清晰看到针阀与针阀体的配合面、喷孔的分布角度。对于结构设计从业者来说，这套模型可以直接用来校核喷油器与缸盖、油轨、高压油管的装配干涉，也可以作为燃油系统部件的结构设计参考，理解高压共轨部件的密封设计、运动件布局、安装定位的工程逻辑，避免在自主设计时出现密封失效、运动干涉、安装空间不足等常见工程问题。
