车间轻型皮带式物料输送设备结构

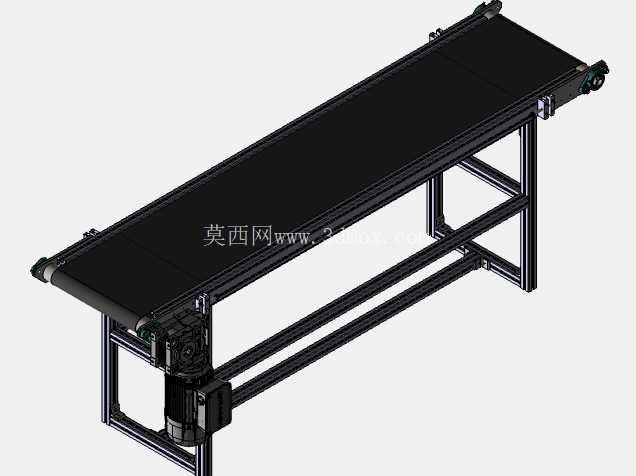

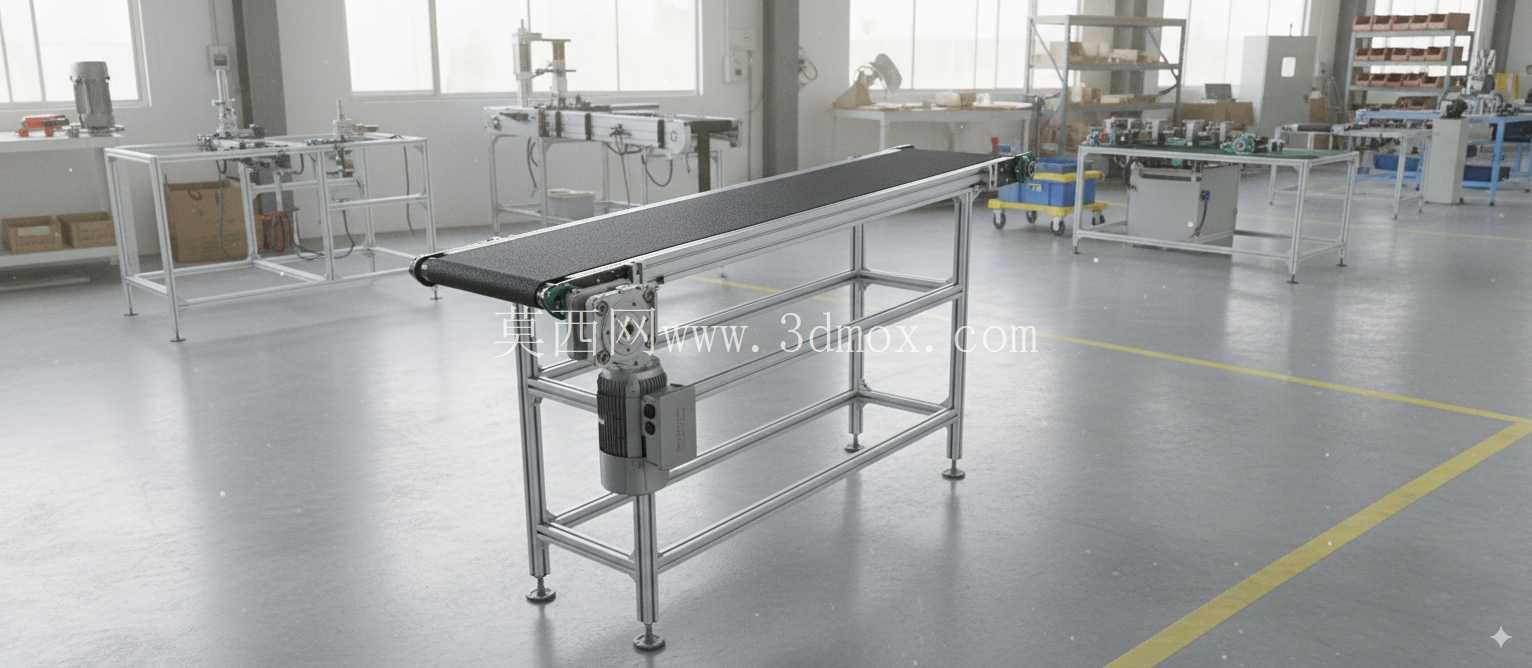

　　在离散制造车间的物料流转环节，这类轻型皮带输送设备是衔接不同工序工位的核心载体，常见于电子零部件装配、小型五金件加工、食品包装后段分拣、注塑机出料接驳等场景，承担短距离内规则形态工件的平稳转运任务，替代人工反复搬运的重复劳作，降低工序间物料等待的时间损耗，也能避免人工搬运过程中工件磕碰、掉落造成的外观损伤或精度偏差。从实际落地的安装边界来看，该设备整体输送长度设定为2m，适配多数中小型车间工序间距的排布需求，不会因为过长占用过多通道空间，也不会因为过短无法覆盖两个相邻工位的衔接距离；输送面有效宽度为300mm，可承载宽度在280mm以内的盒装、袋装、小型块状工件，单段线体额定负载适配单批次总重不超过50kg的连续输送需求，日常运行速度设定为10m/min，匹配人工装配工位的操作节拍，不会因为速度过快导致工件在末端堆积，也不会因为速度过慢拖慢整线生产节奏。

　　设备的装载高度设置为900mm，刚好匹配多数标准站立式操作工作台的台面高度，工件从输送线末端转移到工作台时无需操作人员大幅抬升或弯腰取件，符合人机工程学的作业高度要求，长时间操作也能降低腰部、手臂的疲劳度。结构设计层面，主体框架采用工业级不锈钢型材搭建，型材之间通过专用角件螺栓锁紧，无需复杂焊接工艺，既保证框架整体的结构刚性，在设备满负载运行时不会出现明显晃动，也方便后期根据产线调整需求进行拆装移位；支腿底部配置可调式脚杯，可根据车间地面的实际平整度进行高度微调，调整范围在±20mm以内，保证输送面始终处于水平状态，避免皮带运行时出现跑偏、工件向单侧滑移的问题。

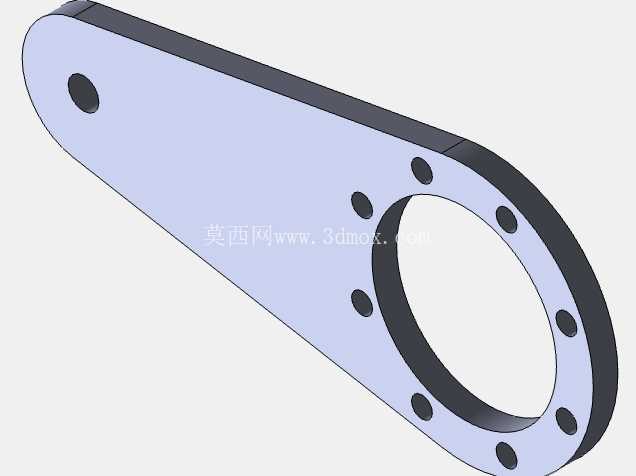

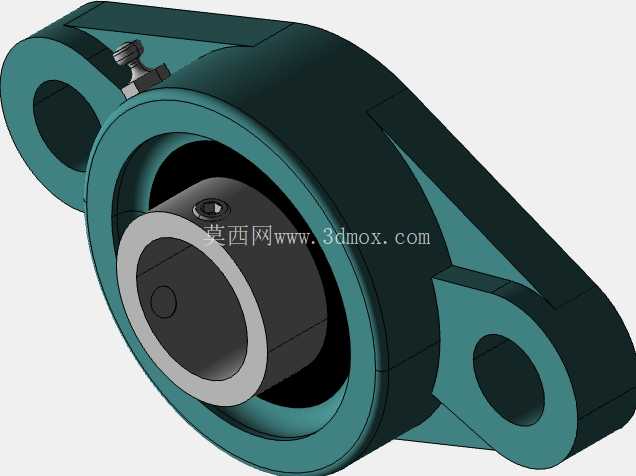

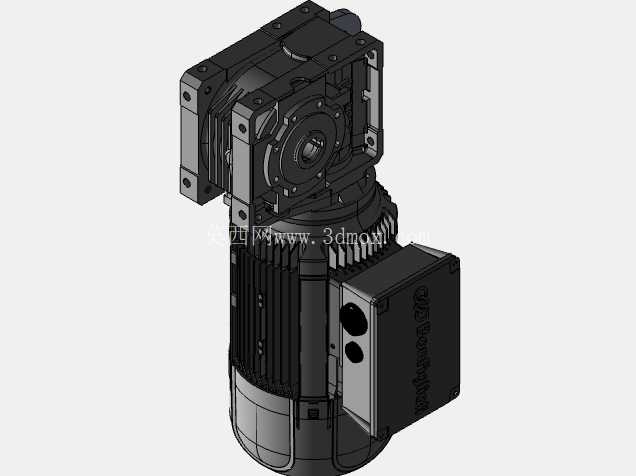

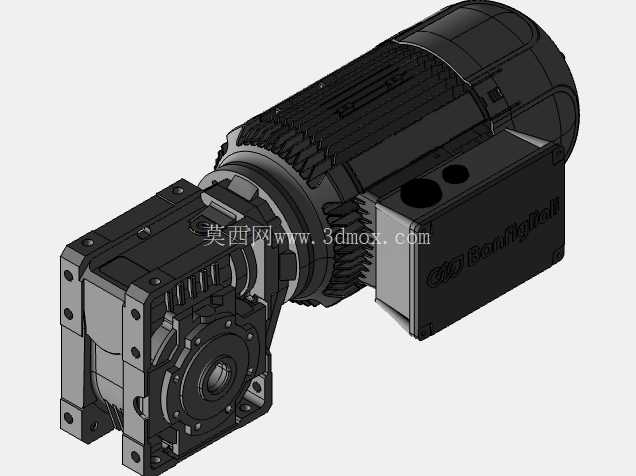

　　驱动单元采用集成式减速电机直接挂载在主动辊筒一端，省去了额外的链传动或带传动结构，减少了传动环节的功率损耗，也降低了后期维护时的零部件更换难度；皮带选用黑色哑光PVC材质，表面具备适中的摩擦系数，既能保证工件放置后不会在启停阶段出现打滑位移，也不会因为摩擦力过大导致工件取放时卡顿；辊筒两端配置密封式轴承，可阻挡车间内的粉尘、碎屑进入轴承内部，延长转动部件的使用寿命，日常维护仅需定期检查皮带张紧度、清理表面粘附的杂物即可。

　　线体的两侧没有设置过高的挡边，仅在皮带边缘预留10mm的安全间隙，方便操作人员从输送线侧面取放工件，适配多工位并行作业的布局需求；设备整体没有配置复杂的调速模块，固定转速的设定更适配节拍稳定的标准化产线，降低设备本身的故障点，也减少一线操作人员的调试学习成本。在三维建模过程中，所有型材的截面尺寸、脚杯的安装孔位、辊筒的装配公差都按照实际加工装配的标准进行还原，框架连接处的螺栓孔位、电机的安装法兰尺寸都预留了实际装配的余量，可直接导出工程图用于零部件的加工采购，也能导入产线仿真软件中，和周边的加工设备、工作台进行整线布局的干涉检查，提前预判安装时可能出现的空间冲突问题，减少现场安装时的整改工作量。
