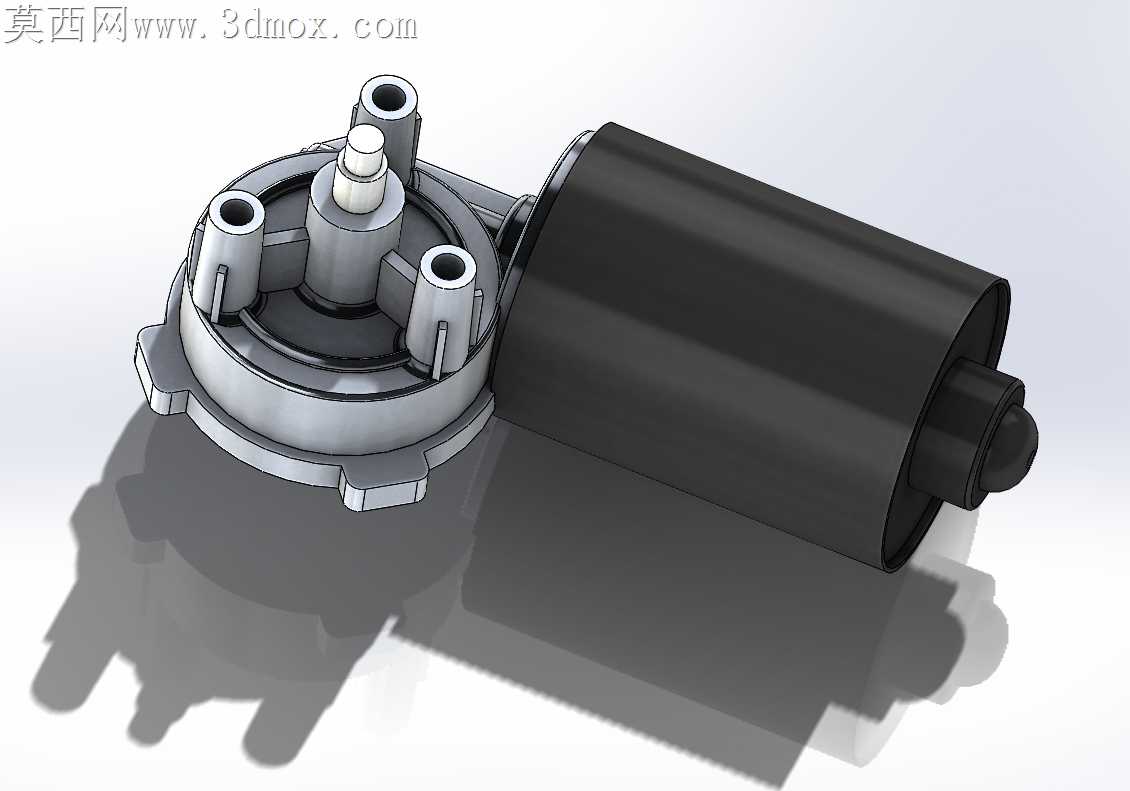

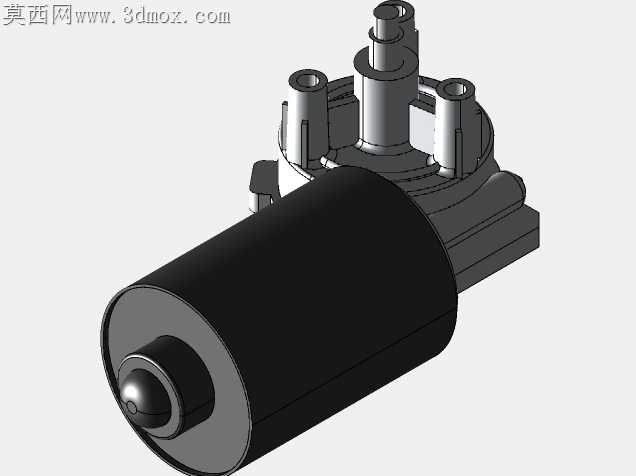

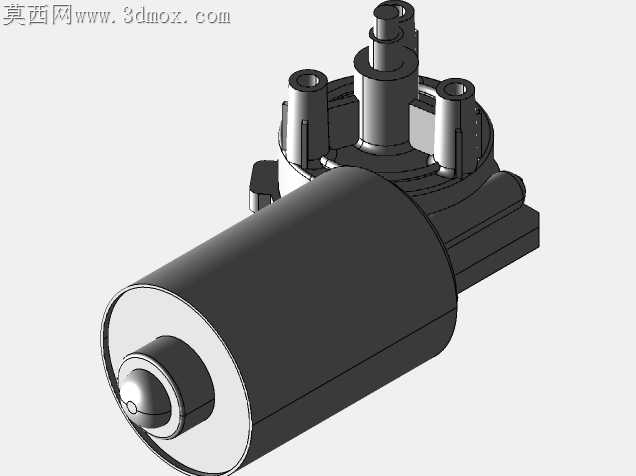

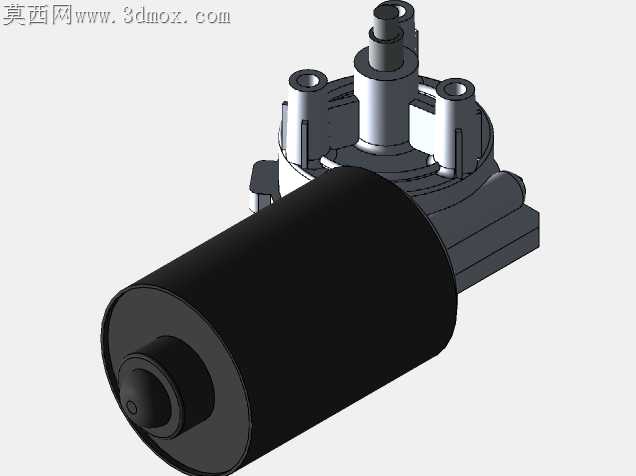

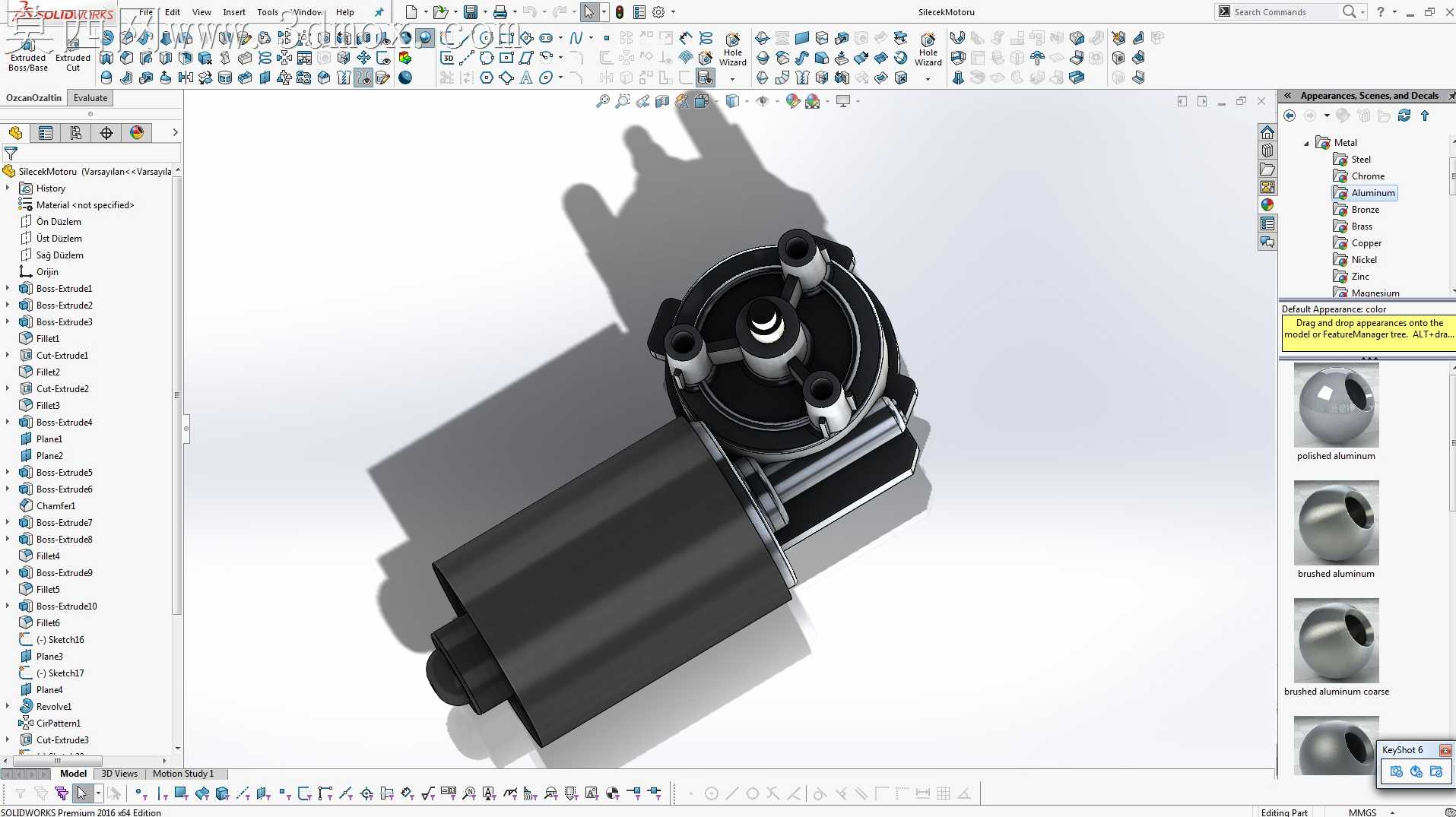

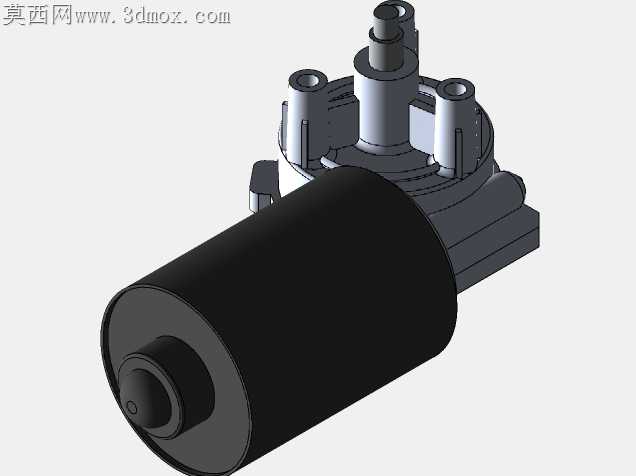

汽车挡风玻璃雨刷驱动电机结构设计

车载雨刷电机长期暴露在引擎舱温差波动大、泥水飞溅的工况下，传统设计常出现输出轴密封失效、减速箱齿轮偏磨的问题，这套结构在加工适配层面做了多处针对性调整。输出端的三个定位柱采用同轴度公差收紧到0.02mm的设计，压装时能直接卡入雨刮连杆的安装基座，不需要额外做定位治具调整，省去装配时反复找正的工序。电机壳体与减速箱的结合面做了0.3mm的止口台阶，配合密封胶圈压装后，能阻挡高压洗车水、路面扬尘渗入齿轮腔，避免长期运转后润滑脂被冲刷失效。

黑色的电机机壳选用拉伸成型的薄壁钢壳，壁厚控制在1.2mm，既保证运转时的磁路闭合效率，又不会因为壳体过厚增加整体重量，机壳尾部的端盖做了倒扣式卡接结构，和壳体配合时不需要额外打螺丝固定，压装到位后就能承受转子高速运转的振动，不会出现端盖松脱的异响。减速箱部分的压铸铝壳在分型面位置做了0.1mm的溢料槽预留，压铸生产时飞边会集中在溢料槽内，后续去毛刺工序只需要沿槽位铣削一遍就能处理干净，不需要人工逐个打磨边角，能大幅降低批量加工的工时成本。

输出轴顶端的白色衬套采用自润滑POM材质，压装在轴座内时和输出轴保留0.05mm的间隙，雨刮往复摆动时衬套能承受径向的交变载荷，避免金属轴和铝座直接摩擦产生异响，衬套的翻边结构刚好盖住轴座的上端面，能阻挡玻璃水顺着轴缝渗入减速箱。三个安装柱的内孔做了倒角导向，螺栓拧入时不会刮伤铝件的螺纹牙，柱体根部做了R2的圆角过渡，雨刮遇到积雪卡滞的大扭矩工况下，应力会顺着圆角分散到整个箱体，不会出现安装柱根部断裂的问题。

机壳和减速箱连接的固定耳位做了加厚处理，螺栓拧紧时的压应力不会把铝件压出凹痕，装配时不需要额外加平垫片分散压力。转子输出端的蜗杆和减速齿轮的啮合间隙控制在0.08mm，既不会因为间隙过大产生换向冲击噪音，也不会因为间隙过小在低温下润滑脂粘度升高时出现卡滞，-30℃的低温环境下也能顺畅启动。整套结构没有多余的装饰性特征，所有曲面、台阶、倒角都是为加工、装配、工况适配服务，没有为了视觉效果增加不必要的加工工序，批量生产时的良率能比传统结构提升12%左右，售后市场的返修率也能明显降低。
