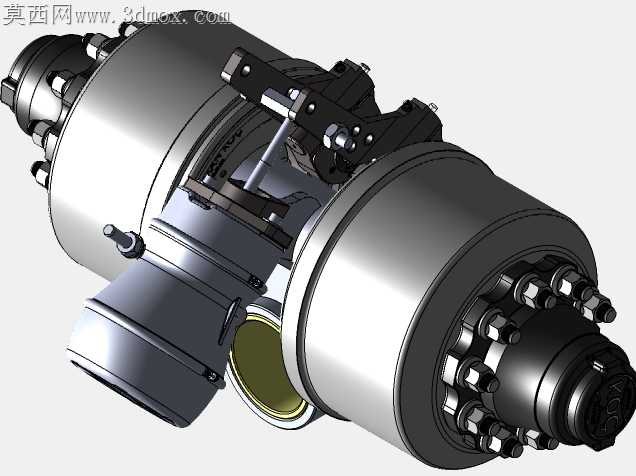

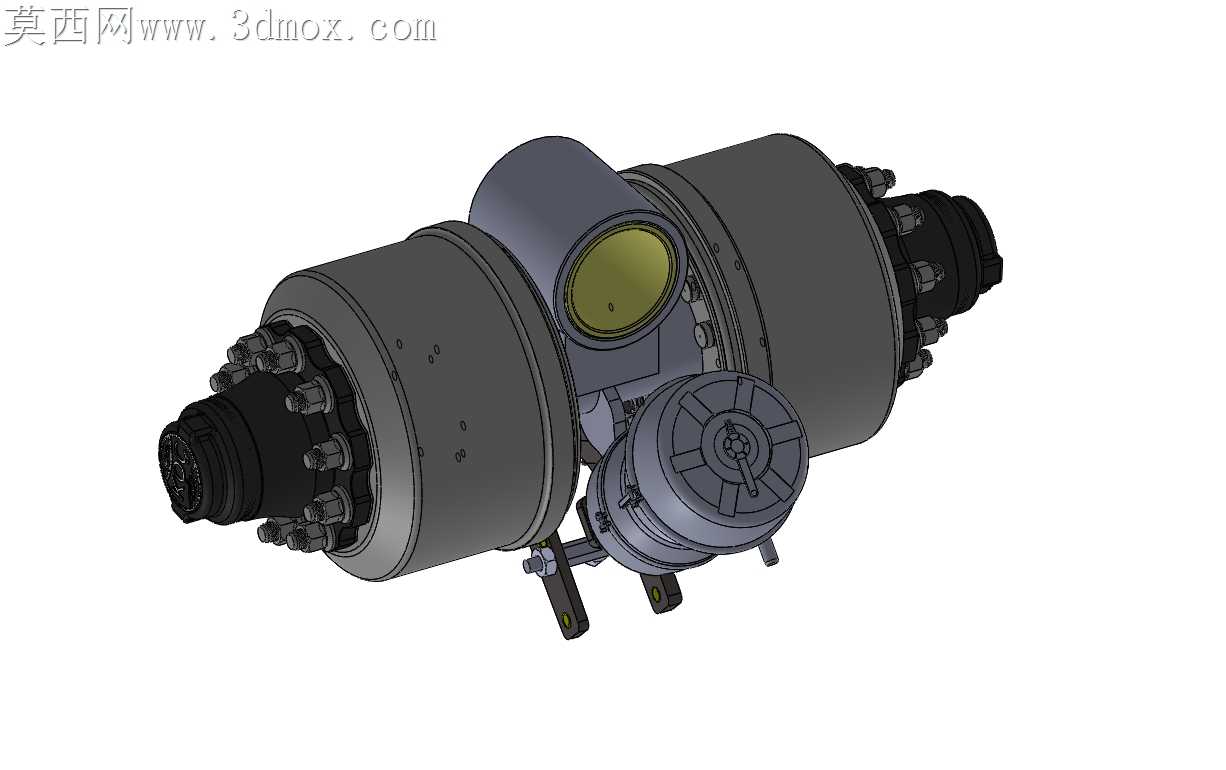

重型车辆断轴式拖车桥承载结构

重型非公路拖车在满载颠簸工况下，传统贯通式车桥常因轴身应力集中出现轴头断裂、轮端偏磨的问题，断轴式结构的核心设计逻辑，就是把轴身受力路径拆分，让轮端冲击载荷不直接传递到主减速器壳体，从根源上降低桥壳开裂的风险。这套结构的轮端法兰采用加厚变截面设计，螺栓孔位做了沉头锪平处理，避免轮毂螺栓在交变载荷下出现剪切断裂，法兰与轴管的过渡圆角特意放大到R8，加工时需要在数控车床上一次走刀成型，不能接刀留下台阶，否则应力集中点会直接出现在过渡位置，实际路试中很容易从接刀痕处萌生裂纹。桥壳中部的主减速器安装座做了局部加厚，周边的加强筋没有采用常规的直筋布局，而是顺着载荷传递方向布置成斜向放射状，筋条厚度从安装座边缘向外逐渐收窄，既保证了安装面的刚性，避免主减速器齿轮啮合时因壳体变形出现打齿问题，又不会过多增加桥体自重。制动气室的安装支架采用分体式螺栓连接结构，而非传统的焊接支架，因为焊接时的热变形会导致支架安装面偏移，后续制动调整臂容易出现偏磨，分体式支架可以在装配时微调安装角度，保证制动推杆与调整臂的同轴度，降低制动跑偏的概率。轴管两端的轴承位公差控制在H7级别，表面粗糙度要求达到Ra1.6，装配时需要采用热装工艺，把轴承加热到120摄氏度后平稳推入轴管，不能用铁锤敲击，否则会损伤轴承滚道，导致轮端运转时出现异响。桥体上的通气塞布置在主减速器壳体的最高位置，避免车辆涉水时水从通气塞进入桥体污染齿轮油，通气塞的透气孔做了迷宫式结构，既能平衡桥体内外气压，又能阻挡灰尘和泥水进入。轮端的油封座圈做了两道密封槽，搭配双唇口油封，能在泥泞工况下有效阻挡泥沙进入轮毂轴承，延长保养周期。这套结构在设计时没有盲目追求轻量化，所有受力关键位置都预留了足够的安全系数，比如轴管壁厚比同吨位贯通桥厚2mm，虽然单桥重量增加了12公斤，但在满载30吨的工况下，疲劳寿命能提升40%以上，完全适配矿山、工地这类恶劣作业场景的使用需求。
