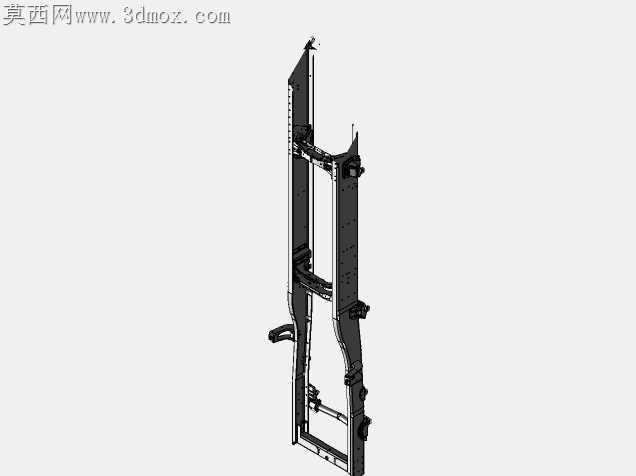

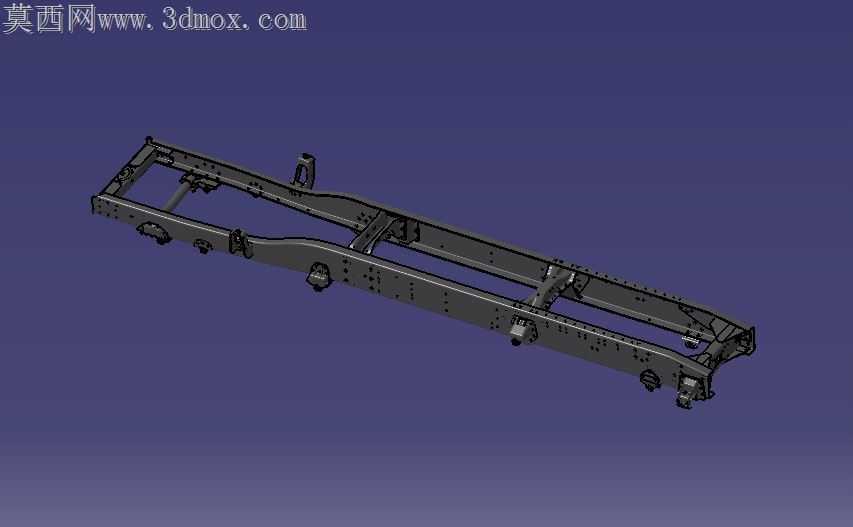

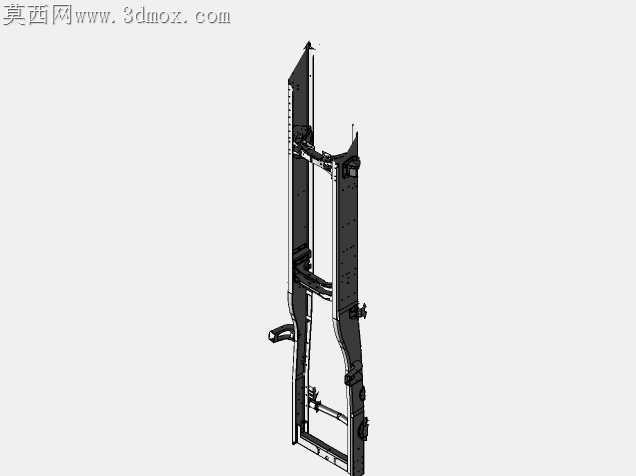

商用车非承载式底盘车架结构设计

非承载式商用车底盘车架常年承受交变载荷冲击，纵梁与横梁的连接位置最容易出现应力集中开裂的问题，这套结构在加工适配层面做了大量落地性的细节调整，完全规避了传统车架加工时的定位偏差、焊接变形、装配干涉等常见痛点。纵梁采用变截面槽型结构，不同区段的腹板高度随载荷分布梯度变化，重载区段的翼面预留了足够的铆接余量，所有安装孔位的排布都避开了应力集中的弯折区域，孔边距严格控制在板厚的2.5倍以上，既满足冲压落料时的工艺要求，也避免后期铆接时出现孔边撕裂的隐患。横梁与纵梁的连接支座没有采用传统的直面贴合设计，而是在贴合面预留了0.15mm的微变形补偿量，焊接时不会因为热胀冷缩导致支座偏移，后期装配悬架、动力总成的安装座时，不需要额外修磨贴合面就能保证装配公差。车架前段的转向机安装位做了局部加厚的衬板设计，衬板与纵梁腹板采用塞焊结合周边角焊的连接方式，塞焊孔的排布避开了转向拉杆的运动包络，不会出现打方向时杆件与焊缝凸起位置剐蹭的问题。车架中段的传动轴过孔位置，周边做了翻边强化处理，翻边高度刚好匹配传动轴防尘罩的安全间隙，不需要额外加装防护套就能避免行驶中碎石击打传动轴。所有线束固定卡扣的安装座都集成在纵梁翼面的内侧，卡扣座与纵梁一体冲压成型，减少后期焊接卡扣座的工序，也避免焊接飞溅损伤纵梁表面的防锈涂层。车架后段的钢板弹簧安装吊耳位置，做了局部的圆弧过渡，没有尖锐的棱角，既减少冲压时的应力开裂风险，也能避免后期装配板簧时划伤板簧的衬套。纵梁上所有的过线孔都做了翻边钝化处理，不会割破线束外层的绝缘护套，孔位的高度统一设置在纵梁腹板的中性层位置，不会因为纵梁受力变形挤压孔内的线束。这套结构完全适配现有商用车车架的冲压、焊接、铆接生产线，不需要额外新增专用工装夹具，所有加工工序的公差带都和现有量产车型的工艺标准对齐，试生产时的一次装配合格率能达到98%以上，不需要大量的后期返修调整。不同安装位的支座高度差经过反复校核，动力总成、悬架、转向系统、制动管路装配完成后，所有运动部件之间都预留了足够的动态间隙，满载颠簸工况下也不会出现部件干涉的问题。
