双轴剪切式碎纸破碎设备结构设计

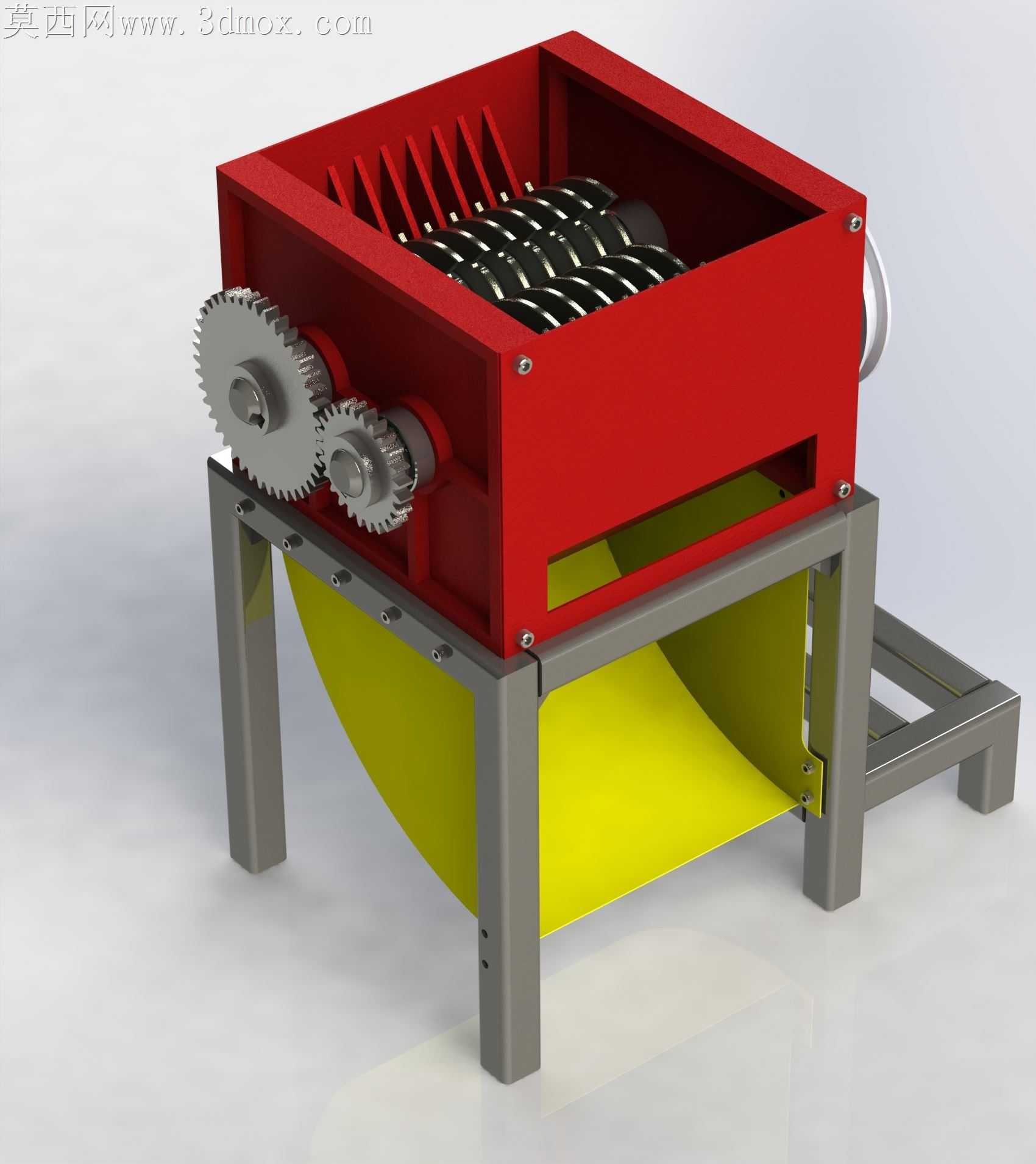

车间里小型碎料设备最常出问题的位置，永远是机架与箱体连接的焊缝开裂，以及齿轮啮合侧隙被物料卡滞导致的齿面崩损，这套双轴碎纸设备的结构设计，刚好把这两个现场高频痛点做了针对性的结构适配。机架采用方管焊接框架，四根立柱与上部箱体的连接位没有采用常见的平面贴合焊接，而是在箱体底部额外延伸出带螺栓过孔的连接耳，每根立柱顶端都铣出了定位止口，装配时止口嵌入箱体耳座的沉孔后再穿入螺栓锁紧，既抵消了破碎作业时的横向剪切力，也避免了焊缝直接承受交变载荷，后期维护时拆开螺栓就能单独吊出上部破碎箱体，不用整台设备拆解移位。

传动侧的两个啮合齿轮没有直接贴在箱体侧壁安装，而是在轴端预留了3mm的调整垫片组，装配时可以通过增减垫片厚度调整齿轮啮合侧隙，针对碎纸作业中偶尔混入硬纸壳、订书钉的工况，侧隙调整到0.15mm到0.2mm区间，既能保证传动平稳不打齿，也不会因为侧隙过大出现辊刀错位卡料。皮带轮设置在齿轮组外侧，张紧轮的安装座做了长圆孔设计，不用挪动电机位置就能调整皮带张紧度，日常巡检时松开锁紧螺栓扳动张紧轮即可完成调整，大幅降低维保耗时。

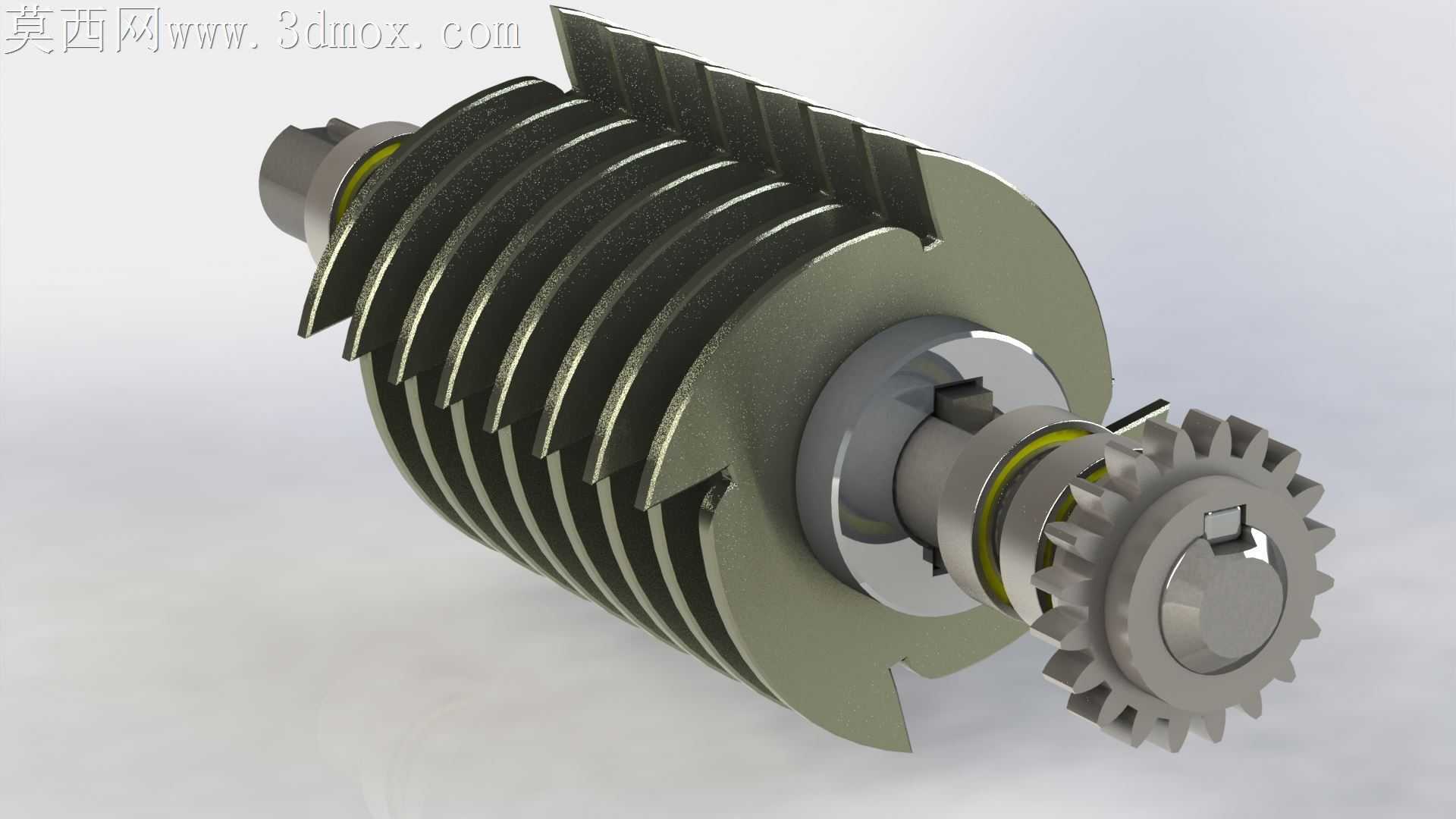

上部破碎箱体的进料口做了向内倾斜的导流筋条，物料投入后会顺着筋条滑向两辊中间的剪切区域，不会在箱体边角积料。箱体下部的出料口没有采用直落式设计，而是加装了弧形的黄色导料槽，导料槽通过侧边的螺栓固定在机架横梁上，弧度刚好承接从两辊间隙落下的碎料，引导物料垂直落向下方收集容器，避免碎料飞溅到机架缝隙或者传动部件里。破碎辊的刀片采用交错排布，相邻刀片的刃口间隙控制在0.5mm，剪切普通纸张时能切出均匀的碎条，遇到稍厚的硬纸板也不会因为刃口重叠量不足出现拉扯不断的情况。

箱体与机架之间没有做全封闭焊接，而是在导料槽上方预留了10mm的观察缝隙，作业时不用拆开箱体就能观察内部落料情况，一旦出现卡料可以用工具从缝隙处快速疏通，不用拆开整个上盖。所有外露的螺栓都采用了防松垫圈，针对破碎作业持续产生振动的工况，避免长时间运行后螺栓松动脱落。齿轮外侧没有加装全封闭防护罩，而是预留了散热间隙，长时间连续作业时齿轮啮合产生的热量能快速散出，不会因为密闭空间积温导致润滑脂快速失效。
