紧凑型60毫米行程气动气缸结构设计

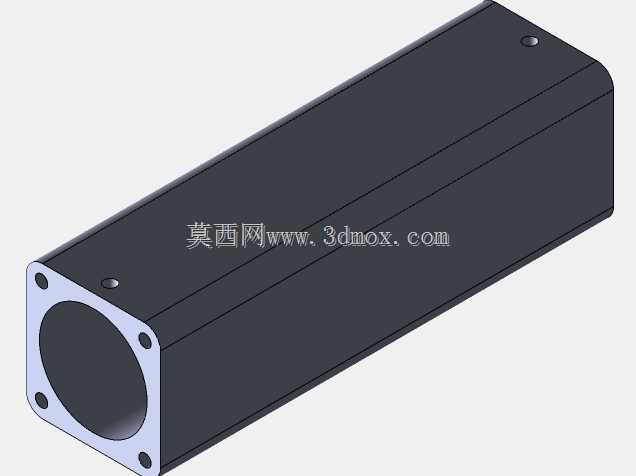

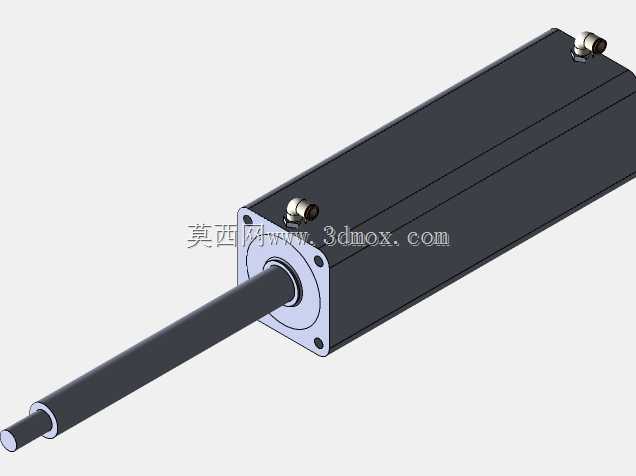

这款紧凑型气动执行元件，主要适配安装空间受限的自动化产线工位，在电子元器件组装、小型工件移栽、工装夹具夹紧这类对安装尺寸有严格限制的场景中使用频率极高。不同于常规长行程气缸的外凸结构，这款气缸采用方形端盖一体化设计，缸体截面为规整矩形，安装时可直接贴合设备安装板平面，不需要额外加装转接支架，能大幅压缩工位的横向占用空间。从结构设计来看，这款气缸的气路接口设置在缸体顶部靠近端盖的位置，采用侧接式快插接口布局，避免了缸体轴向两端接气管带来的空间干涉，在多气缸并排密集安装的工位上，这种接口设计能让气管排布更规整，不会出现管线弯折、互相剐蹭的问题。活塞杆采用硬质氧化处理的合金钢材，表面粗糙度控制在适合动密封的区间，配合端盖内置的防尘圈与耐磨导向环，能在高频往复动作下保持稳定的密封性能，减少长期运行后的漏气风险。安装边界方面，这款气缸的端盖预留了四个贯通式安装孔，可从正面直接锁付螺丝固定，也可适配侧面安装的附件，60毫米的额定行程能覆盖绝大多数小型压紧、短距离推送的工位需求，缸体总长度控制在紧凑区间，即使在狭窄的设备内部腔室也能顺利布置。设计过程中优先考虑了ISO紧凑型气缸的安装互换性，端盖安装孔位、活塞杆伸出端的轴径尺寸都符合通用标准，设备改造替换时不需要重新加工安装板，能直接替换同规格的其他品牌紧凑型气缸，降低设备维护改造成本。缸体本身采用硬质阳极氧化的铝合金材质，在保证结构强度的前提下控制了整体重量，在移动负载的工位上使用时，能降低带动气缸本身动作的负载损耗，提升设备运行的响应速度。端盖与缸筒之间采用端面密封结构，相比径向密封的结构，在紧凑尺寸下能承受更高的工作压力，在0.1-1.0MPa的常规工厂气源压力区间内都能稳定输出推力，不会因为缸壁薄出现密封失效的问题。活塞杆的伸出端做了标准的外螺纹设计，可根据实际使用需求加装浮动接头、压头、吸盘支架等不同的执行附件，适配推料、压紧、顶升、夹取等不同的作业需求，不需要对气缸本体做二次加工。
