轮式滑移装载机小型工程作业设备结构

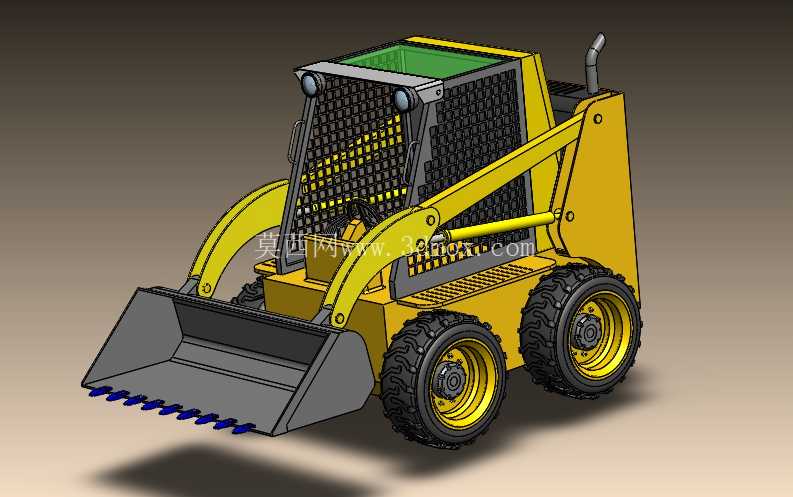

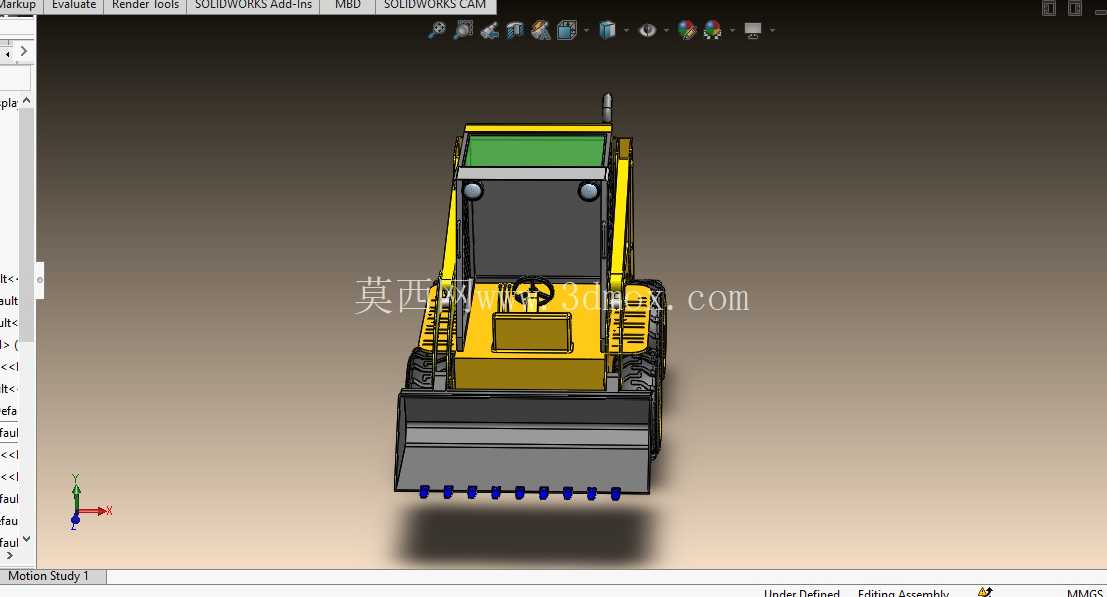

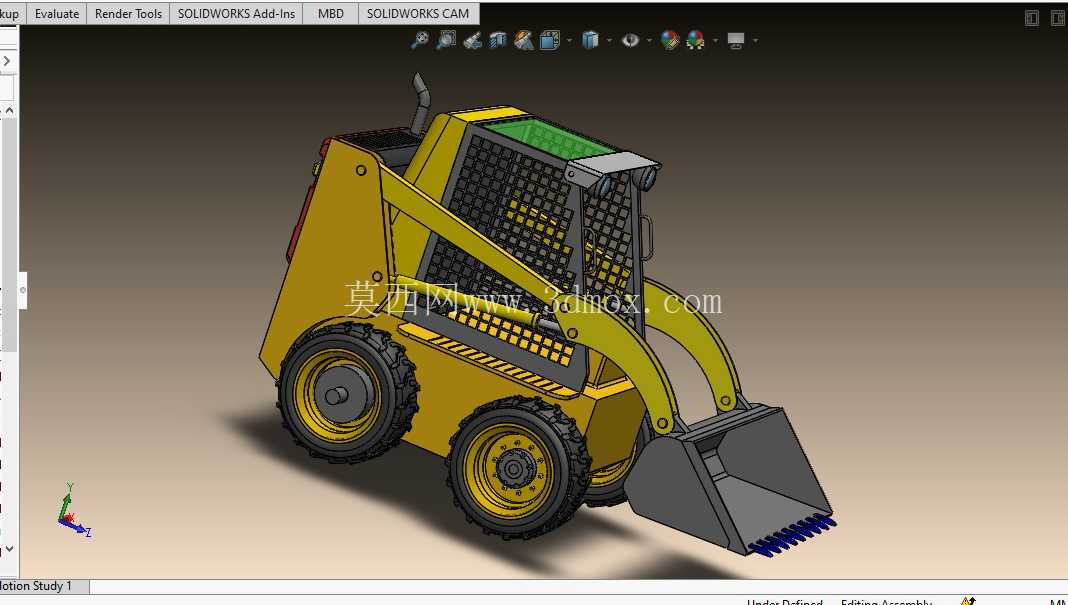

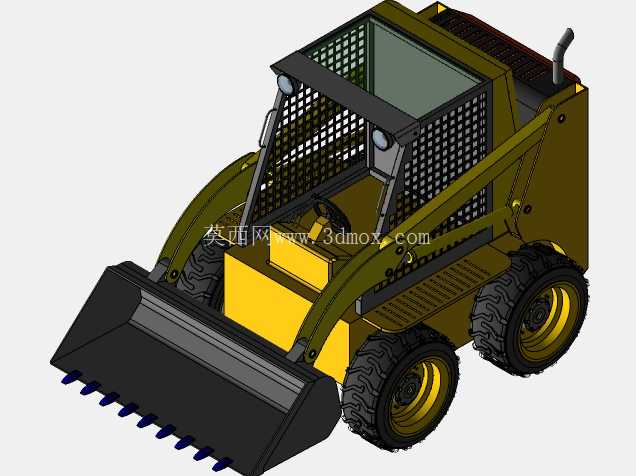

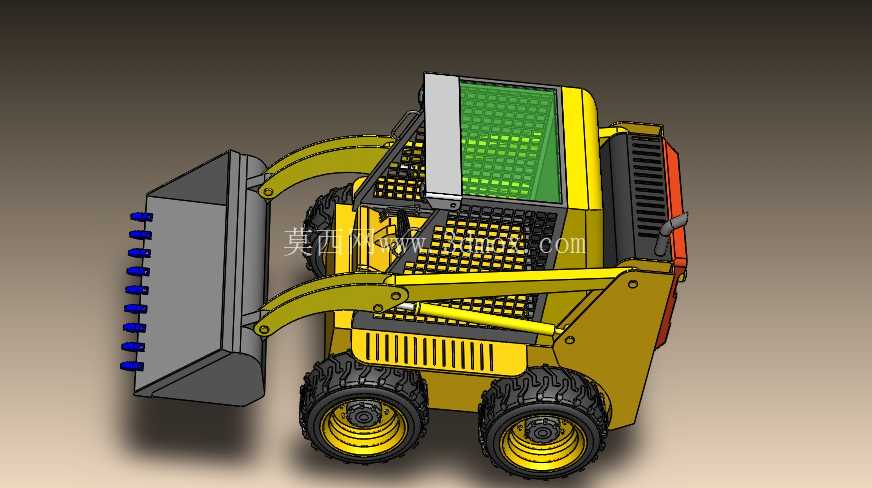

这款轮式滑移装载机的三维结构还原，完全围绕狭小空间作业的核心需求展开设计逻辑，区别于常规大中型装载机的布局思路，整机采用短轴距、紧凑机身的构型，所有结构件的排布都优先服务于原地转向、窄位通行的性能要求。从实际应用场景来看，这类设备主要适配市政巷道维护、厂区车间内部物料转运、小型园林场地整理、地下管网施工配套、仓储库区零散堆料清运等大中型工程设备无法进入的作业场景，能够在宽度不足两米的通道内完成原地回转，不需要预留额外的转弯半径空间，这也是滑移类设备区别于其他铲装机械的核心应用优势。

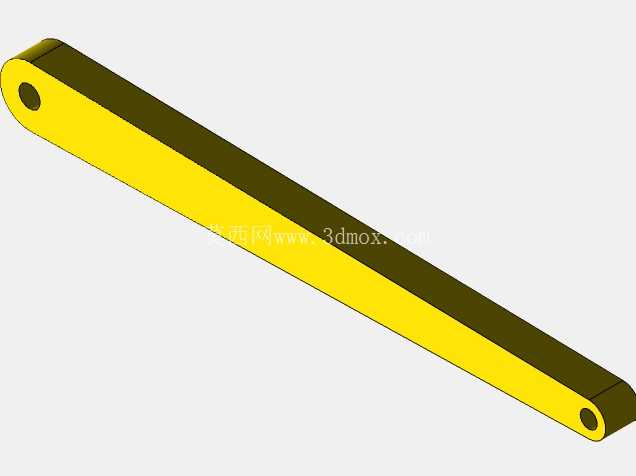

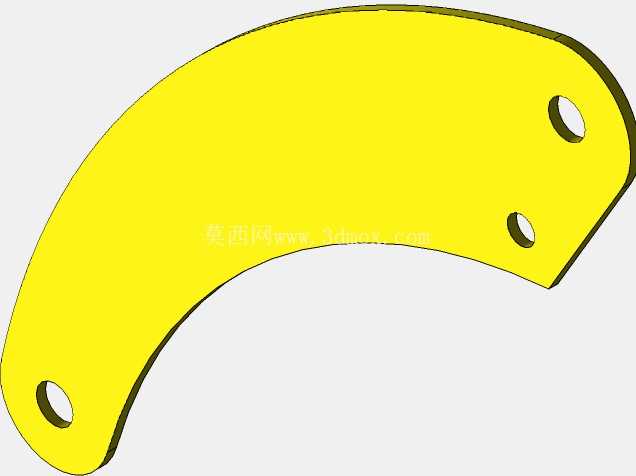

从功能特性层面拆解，整机的工作装置采用前置径向举升的动臂结构，铲斗通过快换连接结构与动臂前端铰接，日常作业中除了标配的带齿铲斗完成散料铲装、地面整平、渣土清运作业外，还可以快速更换破碎锤、抓斗、扫路辊、除雪板等多种属具，实现一机多用的作业能力，降低小型施工场景的设备投入成本。行走系统采用四轮独立驱动的滑移转向逻辑，左右两侧车轮分别由独立的传动回路控制动力输出，通过两侧轮速差甚至反向转动实现转向，这种结构完全取消了传统装载机的转向桥结构，大幅压缩了机身的横向与纵向尺寸，同时也让整机的牵引力输出更平稳，在泥泞、坑洼的非硬化路面也能获得足够的抓地能力。

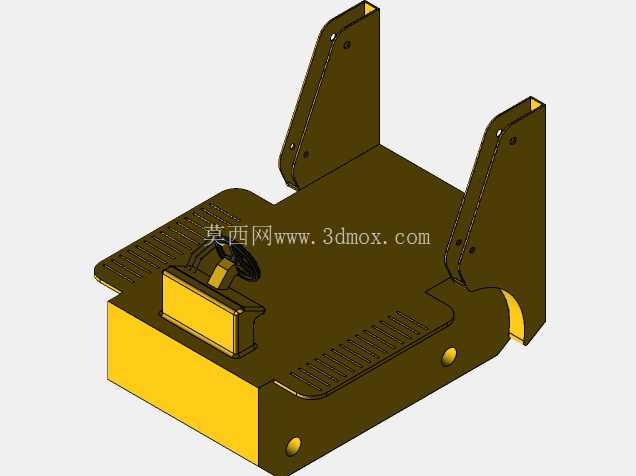

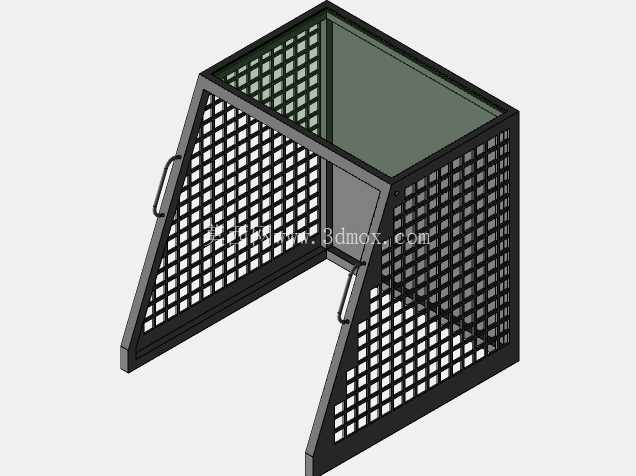

设计思路上，整机的重心排布经过反复校核，动臂铰接点的位置、驾驶室的安装位置、动力舱的配重布局都经过匹配计算，保证在铲斗满载举升到最高位置时，整机的纵向稳定性满足作业要求，不会出现前倾失稳的风险；驾驶室采用防落物的网格防护结构，既保证操作人员的作业视野，又能避免作业过程中飞溅的碎石、物料砸伤操作人员，防护网格的栅格间距经过优化，不会因为网格过密遮挡视线，也不会因为间距过大失去防护作用。动力舱布置在机身后部，与驾驶室之间设置隔热隔音的隔断结构，排气尾管向上引出，避免作业过程中尾气吹向地面扬起扬尘，同时也方便日常维护时对动力元件、液压元件进行检修操作。

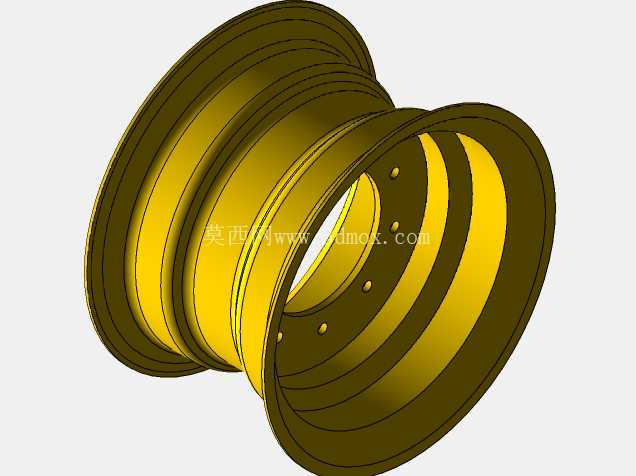

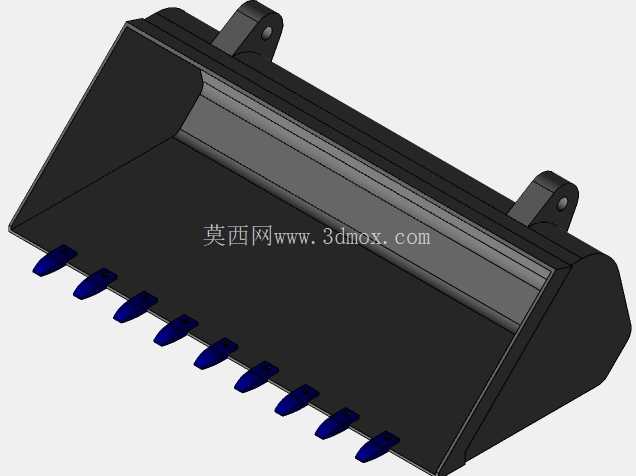

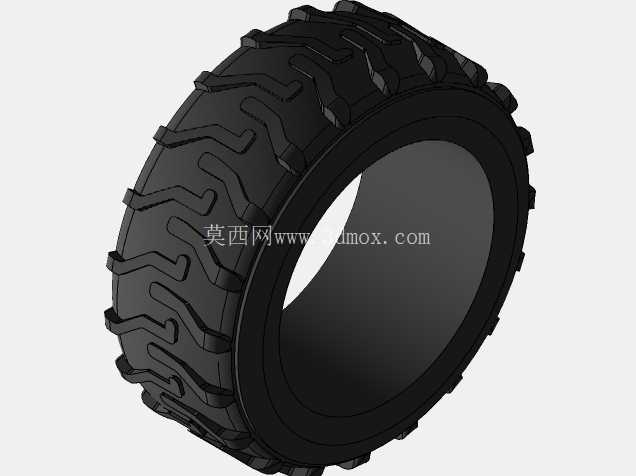

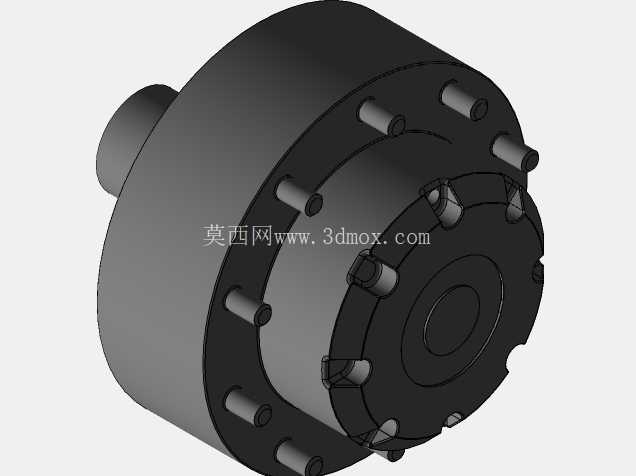

从外形尺寸与安装边界来看，这款设备的整机宽度控制在1.8米以内，整机长度不含铲斗时不足2.5米，铲斗最大举升高度下的整机高度不超过3.2米，能够顺利通过常规的厂区大门、地下车库入口、建筑施工的临时通道；所有液压管路的排布都沿着动臂内侧走线，通过管卡固定在结构件表面，避免作业过程中管路与外部障碍物发生刮蹭损坏，液压接头的安装位置预留了足够的操作空间，方便后期更换管路、维护密封件时不需要拆解过多的周边结构件。轮胎采用深花纹的工程专用轮胎，轮毂与轮边减速机构直接连接，轮边的安装法兰尺寸经过匹配，保证轮胎拆装时的操作空间充足，同时轮拱的位置预留了足够的跳动间隙，即使在颠簸路面行驶，轮胎也不会与机身结构发生干涉。铲斗斗齿采用可更换的螺栓固定结构，斗齿磨损后不需要整体更换铲斗，只需要单独更换磨损的斗齿即可，大幅降低后期的使用维护成本，斗刃的角度经过优化，铲入散料堆时的阻力更小，作业过程中的切入效率更高。
