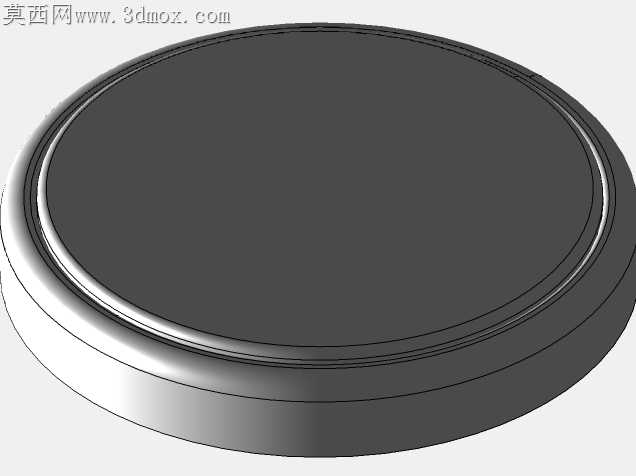

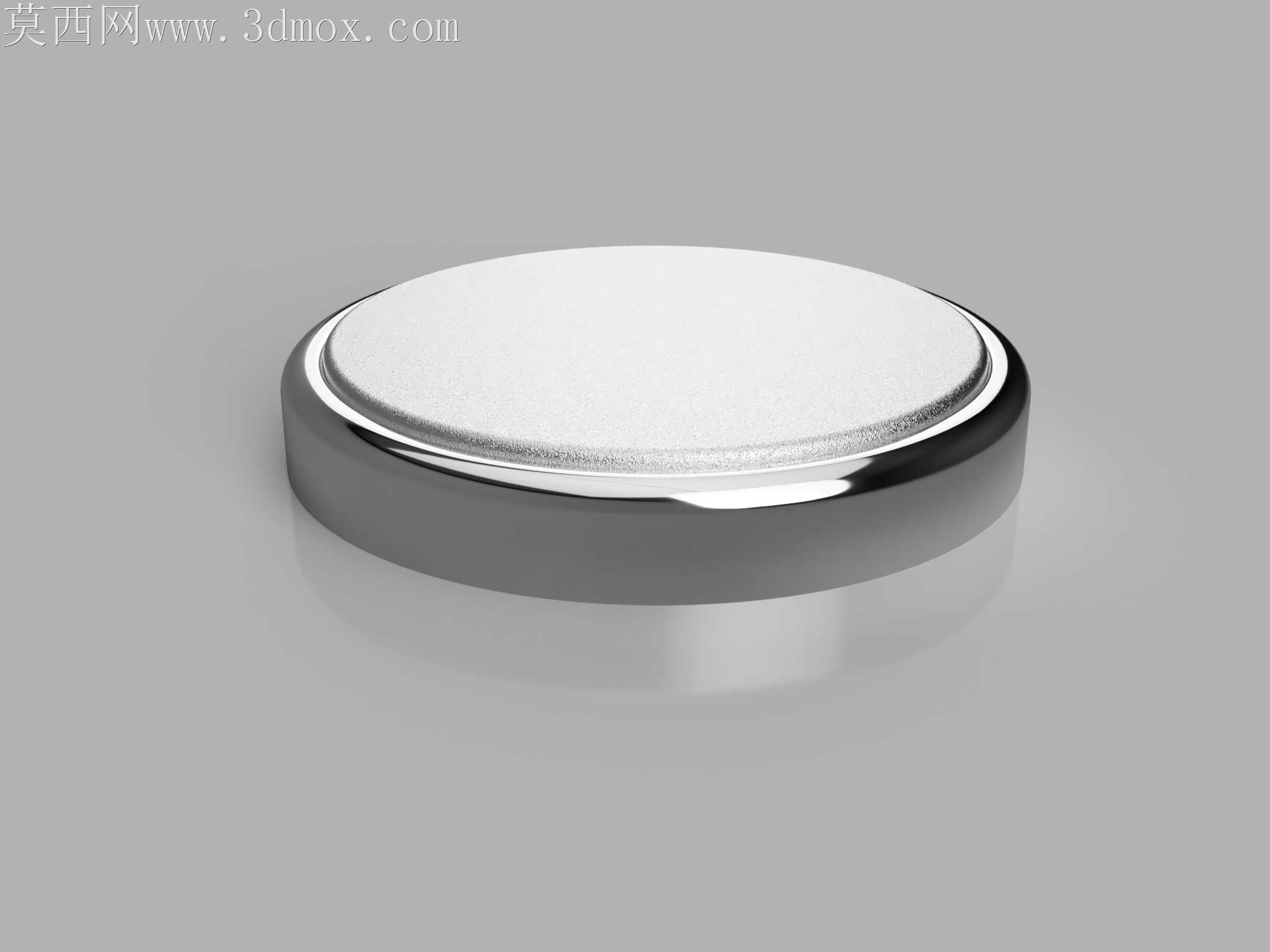

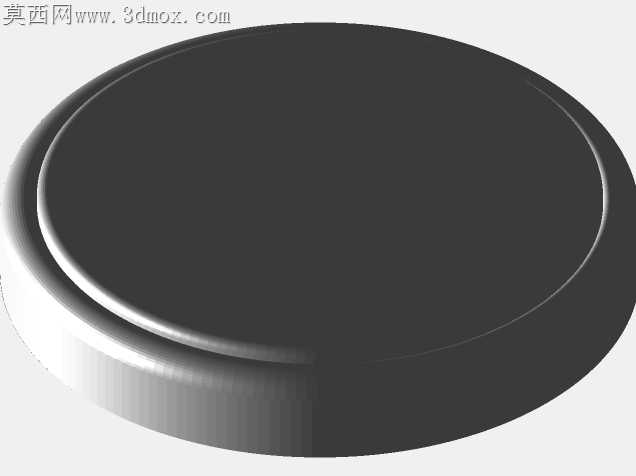

CR2032纽扣式锂锰电池精细三维数模

扣式电池量产环节最容易被忽略的壳体卷边公差问题，直接决定整批产品的密封良率与漏液风险，这款CR2032的三维数模在结构细节上完全贴合量产加工的实际公差要求。壳体侧壁与顶盖的卷边配合位置，没有做理想化的直角锐边处理，而是保留了冲压加工自然形成的0.08mm圆角过渡，这个细节刚好匹配高速冲床连续冲压时的材料延展特性，不会出现数模上做锐边、实际开模后材料拉裂的问题。正极面的磨砂质感区域，不是简单的贴图覆盖，而是做了微米级的微凹纹理阵列，纹理深度控制在0.02mm，既还原了真实电池表面的防滑触感，也不会因为纹理过深导致喷码标识时油墨积留模糊。负极面的密封胶圈嵌合槽，做了0.03mm的过盈配合量，这个数值是反复比对量产线压装数据确定的——过盈量太小，跌落测试时胶圈容易移位漏液，过盈量太大，自动化压装时壳体容易被撑变形，卡在上料轨道里造成停机。侧壁的金属亮面区域，曲率做了极细微的中凸调整，不是完全笔直的圆柱面，刚好抵消电镀层堆积后造成的视觉凹陷感，做产品渲染或者装配仿真时，不会出现侧壁光影发闷、和实物质感不符的问题。数模里的壳体壁厚做了差异化处理，卷边位置壁厚0.25mm，主体侧壁壁厚0.2mm，底部承压位置壁厚0.3mm，完全匹配钢带冲压的变薄拉伸工艺，不会出现数模壁厚均匀、实际拉伸时底部开裂的工艺矛盾。内部的电芯与隔膜层，也保留了0.1mm的装配间隙，刚好容纳注液后的电解液膨胀量，做热仿真或者跌落仿真时，能真实还原电池内部的应力分布，不会因为数模做完全零间隙配合，仿真结果出现不符合实际的应力集中报错。很多同类扣式电池数模会把顶盖和壳体做成完全贴合的整面接触，这款数模特意在卷边内侧保留了绝缘涂层的厚度空间，不会出现数模里正负极直接短路、和实际产品电气结构不符的低级错误。哪怕是做产品装配实训，把这个数模导入到穿戴设备或者主板的装配环境里，也能直接匹配电池座的弹片接触位置，不用反复调整位置公差，弹片的接触点刚好落在正极面的中心无纹理区域，不会因为接触到磨砂纹理区出现接触电阻过大的问题。
