船用折臂式甲板起重吊装设备结构

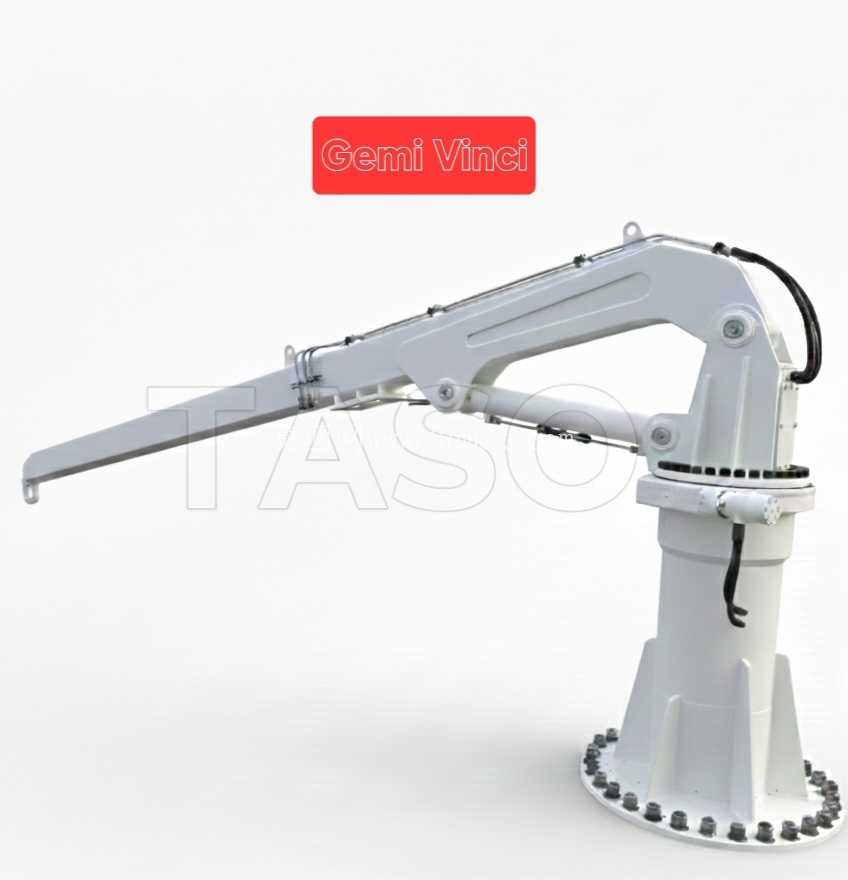

　　从结构设计逻辑来看，设备采用立柱式回转基座设计，基座底部设置环形法兰安装面，法兰面均匀分布螺栓安装孔，安装时需匹配甲板预设的加强结构，通过高强度螺栓完成基座与甲板结构的刚性连接，基座内部集成回转支承结构，可实现360度全周回转作业，覆盖甲板周边的作业范围，回转支承的选型匹配对应额定起重量的倾覆力矩要求，同时考虑船舶航行时的横摇、纵摇工况带来的附加载荷，在结构强度校核时预留足够的安全余量，避免海事工况下的交变载荷造成结构疲劳损伤。这款折臂式船用起重设备主要适配内河及近海作业船舶的甲板安装场景，日常承担船舶靠泊时的物资补给吊装、甲板作业机具转运、水上作业工况下的轻型载荷移位作业，也可配合渔业捕捞、水上工程施工完成对应载荷的起吊回转作业，相比直臂式船用吊机，折臂结构在非作业状态下可完成臂架折叠收纳，大幅减少甲板占用空间，适配中小型作业船舶有限的甲板布局条件，避免臂架外伸影响船舶靠泊、航行时的通行净空。

　　臂架部分采用多节铰接折臂结构，各节臂之间通过铰接销轴连接，配套液压油缸完成臂架的变幅、折展动作，液压管路沿臂架内侧布置并设置固定管夹，避免作业过程中管路晃动造成磨损，臂架末端设置吊钩组件，配套钢丝绳卷扬机构完成载荷的升降动作，卷扬机构集成在立柱基座上部，减少臂架端的自重负载，提升臂架作业时的载荷稳定性。设计过程中重点考量海洋作业环境的腐蚀防护要求，所有结构件表面采用重防腐涂装处理，铰接销轴、螺栓等外露标准件采用不锈钢材质或做镀锌钝化处理，液压系统外露接口设置密封防护盖，避免盐雾、潮气侵入造成元件锈蚀卡滞。

　　操作端集成在基座侧方的操作站位，也可根据需求选配远程操作接口，操作人员可根据作业现场的视线条件选择操作位置，操作逻辑匹配常规起重设备的操作习惯，降低操作人员的适配学习成本。从安装边界来看，基座安装法兰的直径需匹配甲板加强结构的尺寸，安装时需保证基座的垂直度公差控制在允许范围内，避免长期偏载造成回转支承的异常磨损；臂架完全折叠后的整体高度需低于船舶上层建筑的最低净空要求，避免航行过程中与上层设施发生干涉；臂架全伸状态下的作业半径覆盖范围需结合船舶的实际作业需求确定，同时校核最大作业半径下的额定起重量，避免超载作业带来的倾覆风险。

　　设备的液压系统采用船用级液压元件，适配船舶液压站的供油压力范围，管路连接采用密封性能可靠的液压接头，避免航行过程中的振动造成管路渗漏；电气控制部分做防水密封处理，防护等级满足海事露天作业的防护要求，可应对降雨、海浪泼溅等工况。在结构细节处理上，臂架的各铰接位置设置润滑脂注油口，方便日常维护时加注润滑脂，减少铰接部位的磨损；基座下部设置维护舱门，可方便检修人员进入内部对回转支承、卷扬机构进行日常检查与维护；臂架表面设置明显的载荷标识与作业警示标识，提醒操作人员按照额定载荷范围作业。相比陆用起重设备，该结构在设计时额外考量了船舶动态工况下的载荷特性，在结构件的壁厚选择、焊缝强度校核上都做了针对性加强，可适应船舶横摇纵摇角度范围内的稳定作业，同时整体结构做轻量化优化，在保证结构强度的前提下尽可能降低设备自重，减少对船舶甲板载荷的额外负担，适配中小型船舶的甲板承载能力。折臂结构的设计让设备在非作业状态下可将臂架折叠收回到基座侧方，不会占用过多甲板通行空间，也不会在船舶航行时形成过大的风阻，适配船舶长距离航行的工况需求。
