带360度旋转吊钩折叠式发动机起重吊机

在商用车维修、小型发动机装配车间、工程机械维保站点这类场景里，经常会遇到作业空间狭窄、常规固定式起重设备无法覆盖的工位，这类折叠式发动机吊机就是为适配这类受限作业场景设计的移动式起重设备。区别于厂房内固定安装的天车、悬臂吊，这类设备不需要预埋基础、不需要架设轨道，依靠底部四个带刹车的工业脚轮就可以完成工位间的转移，推到待作业的发动机旁就能开展吊装作业，用完之后可以折叠臂架结构，靠墙角放置不占用过多生产通道空间，非常适合中小型维修厂、装配班组的零散吊装需求。

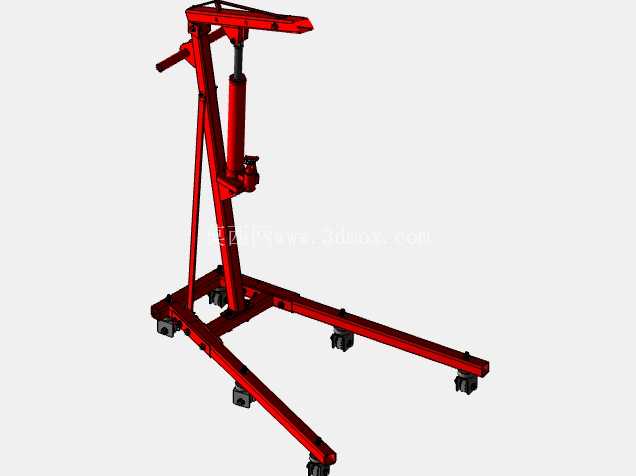

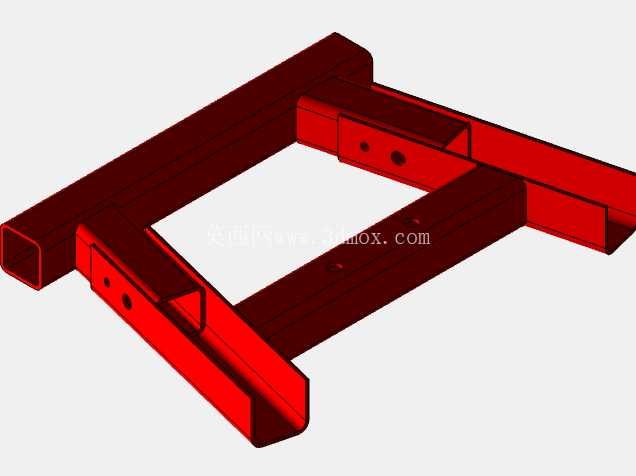

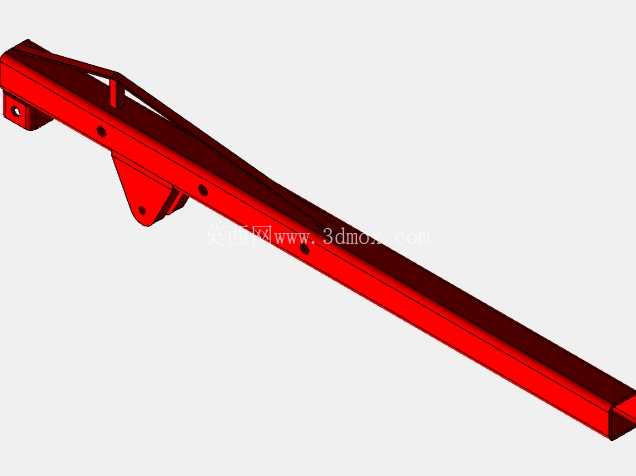

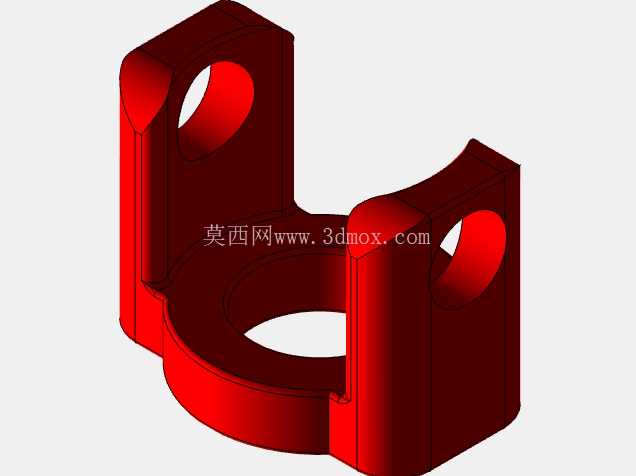

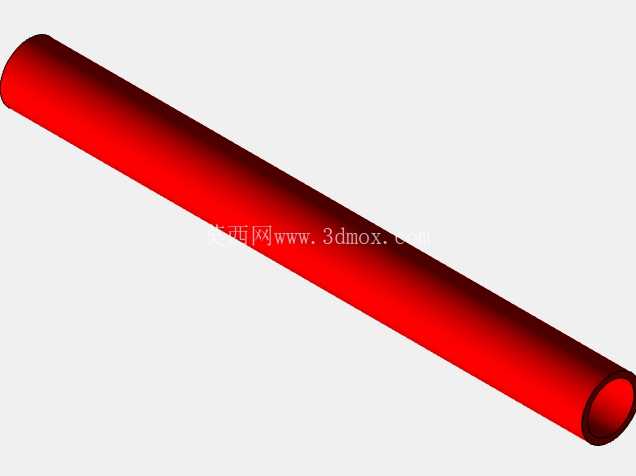

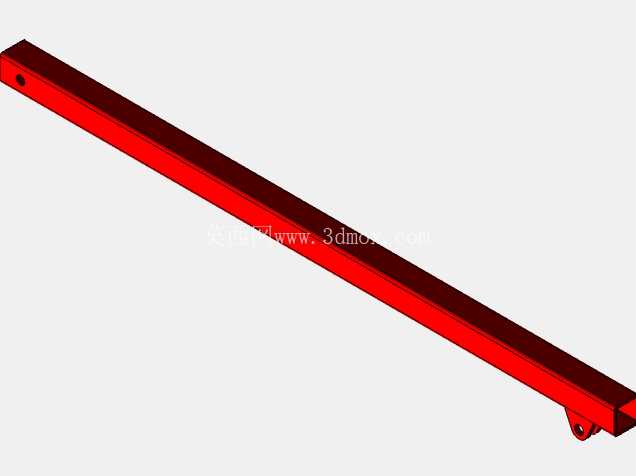

这款吊机的核心功能特性集中在两个部分，其一就是可折叠的多节臂架结构，主立柱采用加厚矩形钢管焊接成型，底部的支撑腿采用外扩式八字布局，作业时支撑腿向外展开，配合脚轮的刹车锁定，能将整机的倾覆力矩控制在安全范围内，额定起吊载荷覆盖常规乘用车、轻型商用车的发动机总成重量，完全满足发动机拆装、移位、检修过程中的吊装需求；非作业状态下，臂架可以绕主立柱的铰接点向下折叠，支撑腿也可以向内收拢，整机收纳后的宽度不足0.8米，长度控制在1.2米以内，普通的车间工具房、通道边角都能放置，不会挤占正常的作业通行空间。其二就是末端带360度旋转功能的吊钩适配器，常规固定式吊机的吊钩只能沿臂架伸缩方向移动，在吊装发动机这类外形不规则、吊点分布不在同一平面的部件时，经常需要反复调整整机位置来对准吊点，这款旋转吊钩可以绕垂直轴线360度自由回转，配合臂架的伸缩、变幅动作，不需要频繁移动整机位置，就能快速对准发动机上的不同吊点，在将发动机吊出发动机舱、或者往装配工位落位的时候，可以小范围旋转调整发动机的安装角度，大幅减少对位调整的时间，降低吊装过程中部件磕碰的风险。

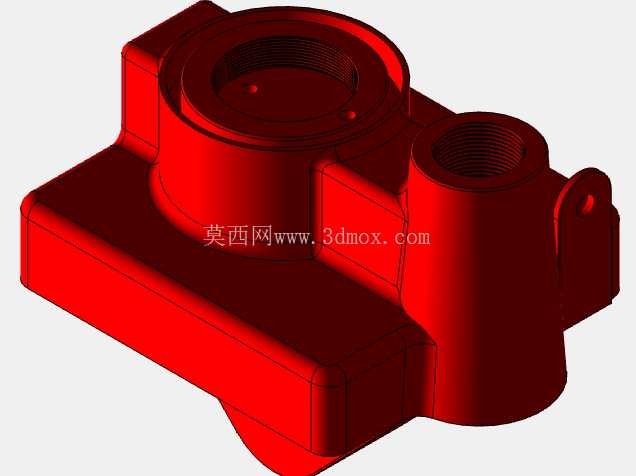

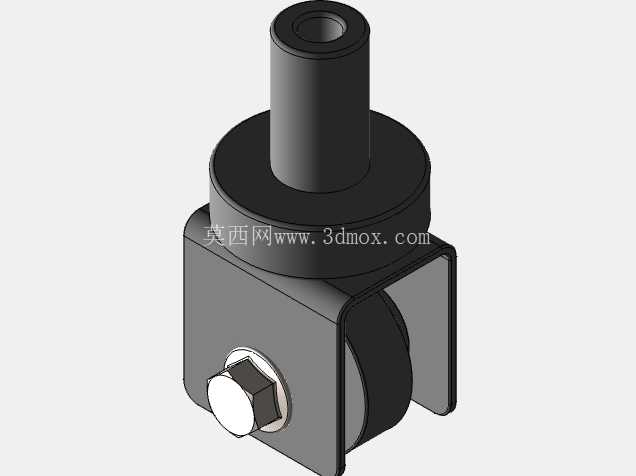

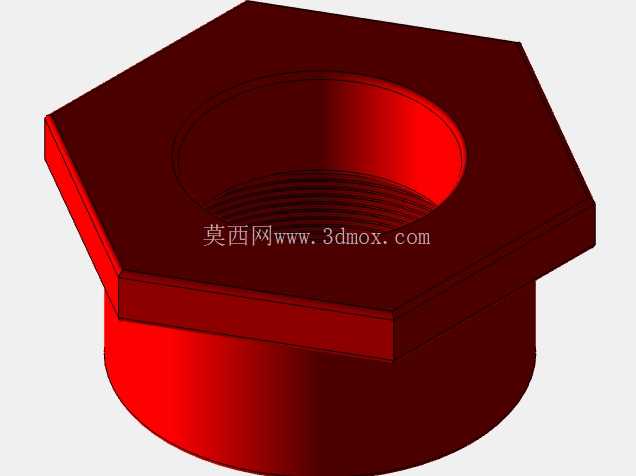

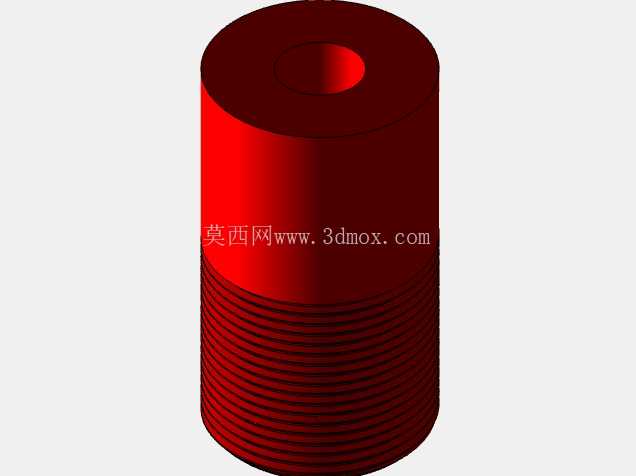

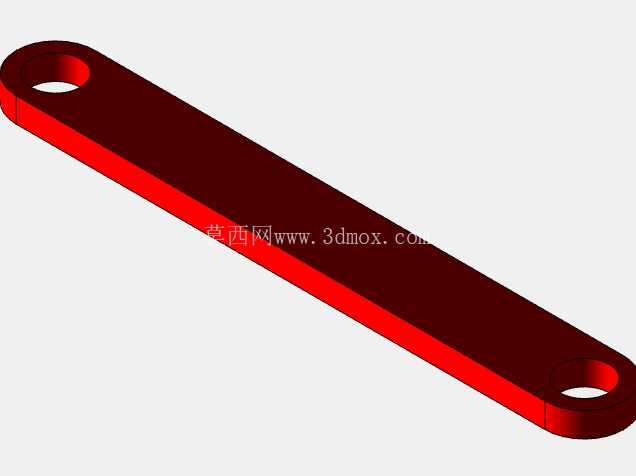

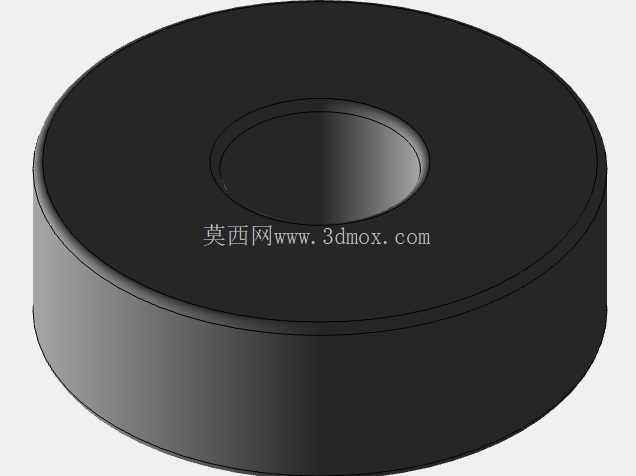

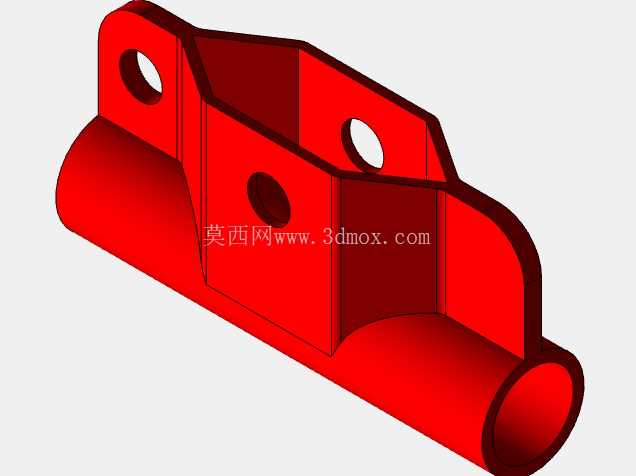

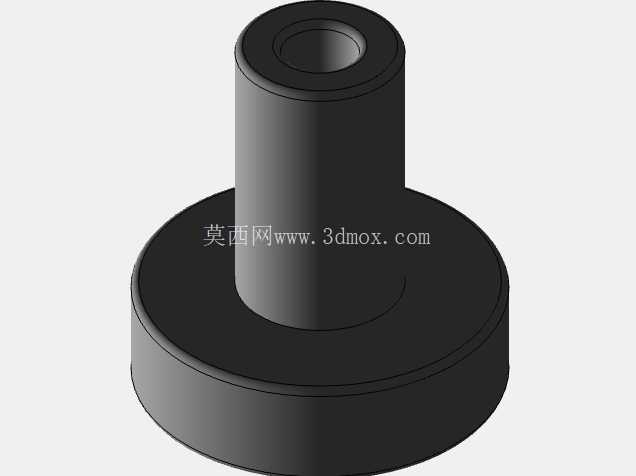

从设计思路来看，这款设备的建模完全遵循实际起重设备的设计逻辑，没有做脱离工程实际的夸张造型，所有的铰接点都设置了对应的销轴、限位结构，臂架的伸缩段设置了定位销孔，可以根据吊装距离的需求调整臂架伸出长度，不同伸出长度对应不同的额定起重量，符合起重设备的载荷特性；液压举升油缸的安装位置经过力学优化，在臂架处于最低位、起吊最大载荷的时候，油缸的推力处于合理区间，不会出现过载情况，同时举升行程覆盖发动机从舱体吊出所需的起升高度，不需要额外垫高设备就能完成作业。底部的四个脚轮采用重型工业脚轮，两个定向轮两个万向轮的配置，推行的时候转向灵活，脚轮的刹车装置可以同时锁定滚轮转动和转向，作业时锁定后整机不会出现滑移，保障吊装过程的稳定性。

从安装边界和尺寸适配来看，这款吊机作业时的最大支撑跨度在1.8米左右，臂架最大伸出长度下的作业半径可以覆盖1.5米范围，最大起升高度可以满足将发动机从地面吊升至1.8米左右的工作台高度，完全适配常规的发动机维修工作台、装配工位的高度需求；臂架变幅的最低位置可以贴近地面，方便直接吊装放置在地面托盘上的发动机总成，不需要额外的辅助垫高。主立柱的高度控制在2米以内，在常规层高3米以上的车间内作业不会碰到顶部的管线、桥架，移动过程中也能顺利通过车间内的普通防火门、通道门洞，不需要拆解设备就能在不同车间、不同工位之间转场。

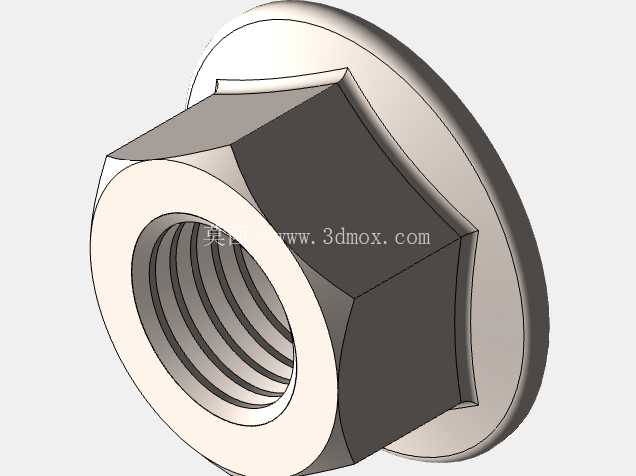

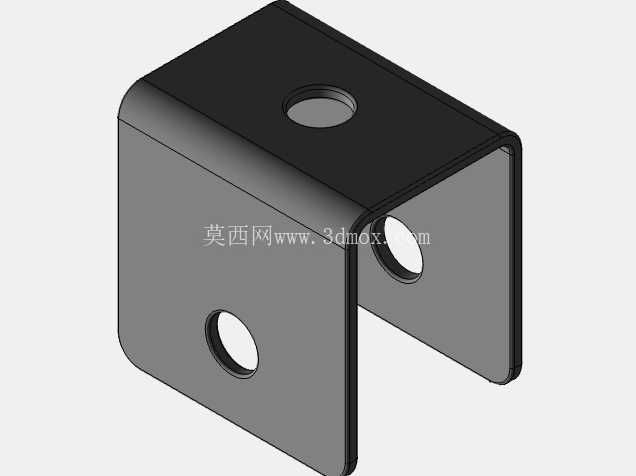

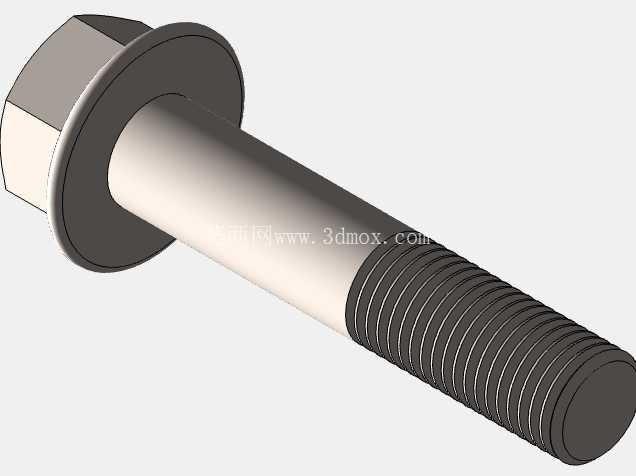

建模过程中所有的零部件都采用独立零件建模，按照实际的装配约束关系完成总装，臂架的铰接转动副、油缸的伸缩副、吊钩的旋转副都按照实际运动关系设置，既可以用于结构设计阶段的力学校核参考，也可以用于起重设备操作的模拟教学，帮助刚入行的机械维修、装配人员理解这类移动式吊机的结构原理和操作逻辑，在实际作业前可以通过模型模拟不同吊装角度、不同臂架伸出长度下的作业状态，提前规避作业过程中可能出现的干涉、倾覆风险。区别于很多简化建模的起重设备模型，这款模型还原了实际设备上的所有细节，包括臂架上的伸缩定位孔、脚轮的安装支架、吊钩的防脱卡扣、液压油缸的进出油口结构，不管是用于结构设计参考，还是用于教学演示、作业模拟，都能匹配实际工程场景的需求，不会出现和实际设备结构脱节的问题。
