做车间技改和现场工装选型的时候,这类手动环链葫芦是绕不开的轻载起重选项,很多刚入行的结构工程师容易把它和电动葫芦的安装边界搞混,其实两者的适用场景差得很远。先从实际落地的场景说,这类设备最常出现在无外接电源的临时检修工位、小型机加工车间的固定吊装位、仓储区域的重型物料堆垛位,还有建筑施工里的小型构件垂直转运场景,它不需要布设供电线路,也不用额外配控制回路,只要上方有能承载额定载荷的锚固点,挂上去就能用,对现场配套条件的要求极低,这也是它在零散起重场景里一直没被电动设备完全替代的核心原因。
从功能逻辑上拆解,这套链轮组是整个葫芦的力传递核心,手拉链轮和起重链轮的传动比是设计时的核心计算项,要兼顾手动操作的施力舒适度和额定起升速度,传动比太小的话,操作人员拉动手链的力会超过人体工学允许的持续施力阈值,长时间作业很容易疲劳;传动比太大的话,重物起升速度过慢,会直接拖慢现场作业效率。整个链轮组的啮合精度直接决定了设备运行的顺畅度,链窝的轮廓要和配套圆环链的链环尺寸完全匹配,既要保证链环能顺利啮入啮出,不能出现卡链、跳链的情况,又要控制啮合间隙,避免起吊过程中链条出现过大的窜动,带来安全隐患。
设计的时候首先要明确安装边界,上方的吊钩是和锚固点连接的承载部件,它的开口尺寸、钩身弧度要适配现场常见的吊耳、工字钢横梁夹的尺寸,不能出现挂接后间隙过大导致的晃动,也要避免开口太小无法适配常规锚固配件的问题。下方的起重吊钩要带可靠的防脱棘爪,防止起吊过程中吊索具从钩口滑出,吊钩的回转结构要保证重物起吊后可以自由调整方向,不会因为链条扭转带来附加应力。整机的横向尺寸要控制好,尤其是在车间内固定安装在工字钢轨道上的场景,葫芦本体和周边的设备、管线、建筑立柱之间要留足够的安全间隙,避免起吊运行过程中发生碰撞。

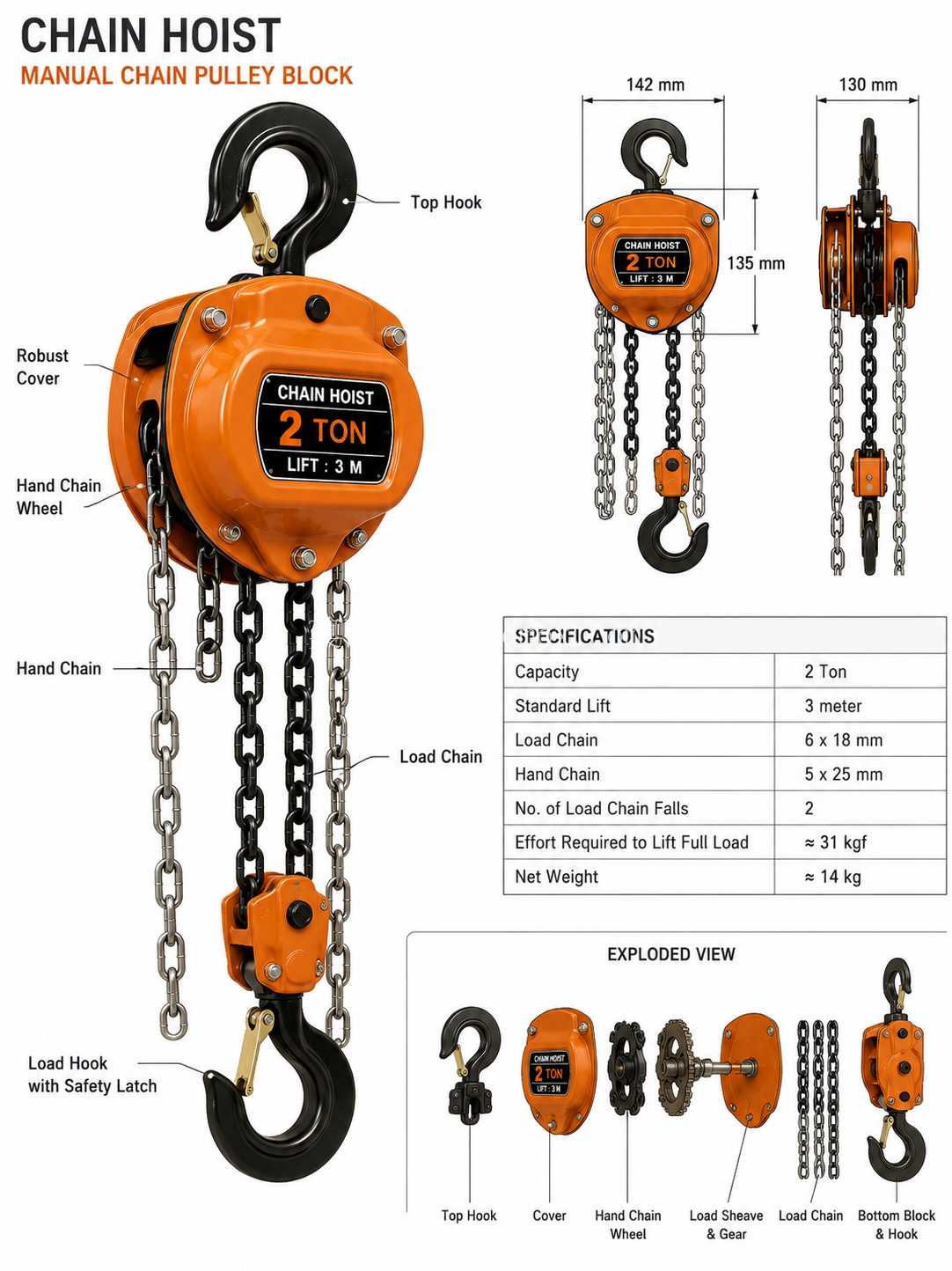

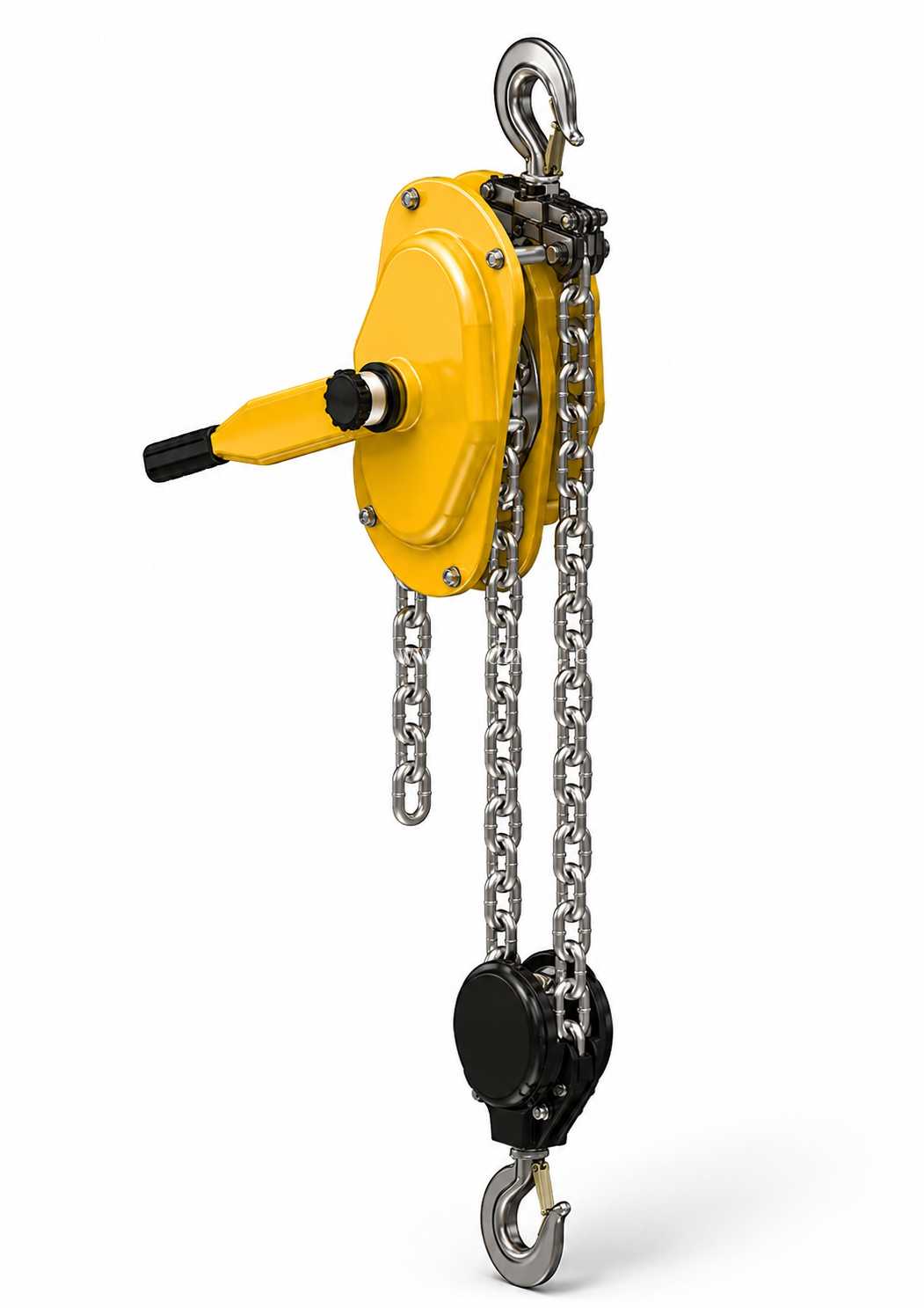

从结构细节上看,葫芦的本体外壳采用分瓣式的铸造结构,既可以给内部的链轮、传动棘爪、止逆机构提供封闭的防护,避免车间里的金属切屑、粉尘进入传动啮合面加剧磨损,又能作为承载结构件承受起吊时的全部载荷,外壳上的加强筋布置要对应内部的轴承安装位、链轮承载轴的受力点,用最少的材料重量满足结构强度要求。手动手柄的长度和握持角度是按照人体站立操作的姿态设计的,操作人员站在地面侧方位置,自然伸手就能握住手柄,拉动过程中手腕不用保持别扭的弯折角度,手柄末端的防滑结构要避免手上沾有油污、汗水的时候出现打滑。
链条的排布设计也有讲究,起重链的下垂长度要匹配常用的起升高度,多余的链条要能顺畅收纳在本体下方的集链结构里,不会因为链条垂落过多勾挂到地面的工件或者管线。止逆棘爪机构是整个设备的安全核心,设计时要保证只要停止拉动手柄,棘爪就会立刻卡入棘轮的齿槽,牢牢锁死传动链,不会出现重物下坠的情况,棘爪和棘轮的啮合面要做耐磨处理,承受频繁的冲击载荷也不会出现过度磨损导致的锁止失效。

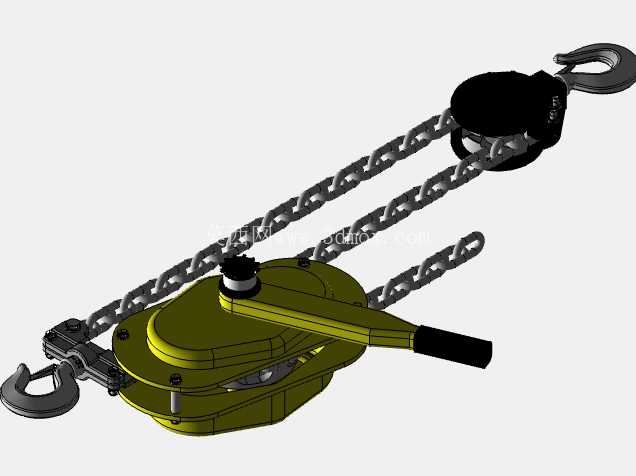

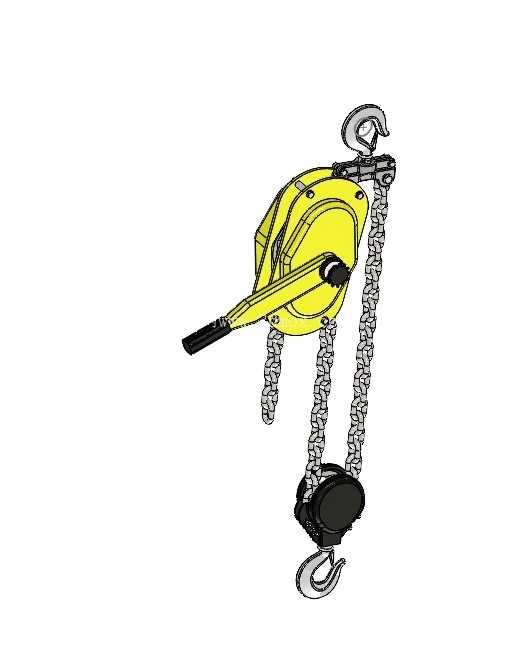

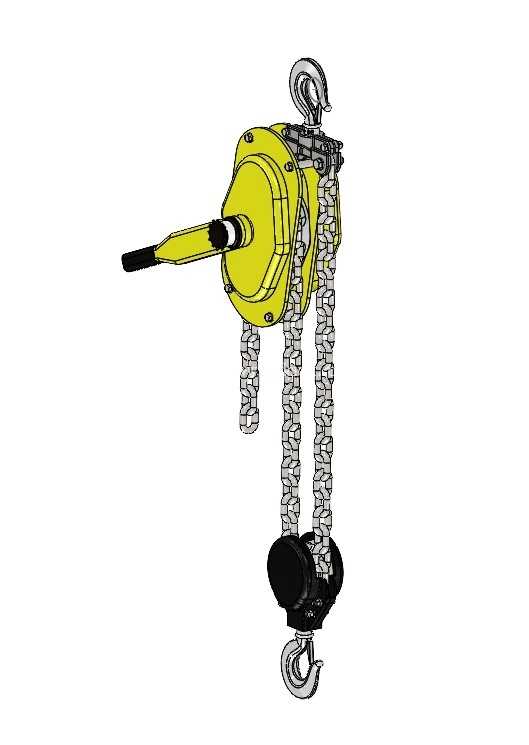

做三维建模的时候,要特别注意链轮和链环的配合公差,还有各个转动副的间隙预留,既要还原真实的装配关系,也要保证运动仿真的时候链条能顺畅绕链轮转动,不会出现干涉。很多新手建模的时候容易把链窝的弧度做的不对,仿真的时候就会出现链条卡滞、跳齿的情况,其实只要对照实际圆环链的尺寸,把链窝的轮廓做成和链环外圆完全贴合的弧面,再预留合适的活动间隙,就能保证运动逻辑和真实设备一致。另外各个承载销轴的安装位置要准确,因为这些位置是整机的受力集中点,后续做有限元强度校核的时候,载荷边界就是从这些位置加载的,如果位置偏差太大,校核结果就没有实际参考价值。
在设备选型匹配的时候,首先要核对现场的最大起吊重量,不能超出设备的额定载荷,然后要确认上方锚固点的承载能力,锚固点的额定载荷必须大于葫芦自重加上最大起吊重量的总和,留够安全系数。如果是搭配工字钢轨道做横向移动使用,还要核对葫芦的上吊钩和行走轮组的连接尺寸,保证行走轮能顺畅卡在工字钢翼缘上,不会出现脱轨的风险。日常维护的角度来说,链轮和链条的啮合面要定期涂抹润滑脂,减少磨损,止逆机构要定期检查棘爪的磨损情况和弹簧的预紧力,保证锁止功能可靠,这些结构细节在三维模型里都有完整的体现,能给做设备维护培训、现场安装方案设计的工程师提供直观的参考。
