大尺寸剪式升降真空成型设备结构设计

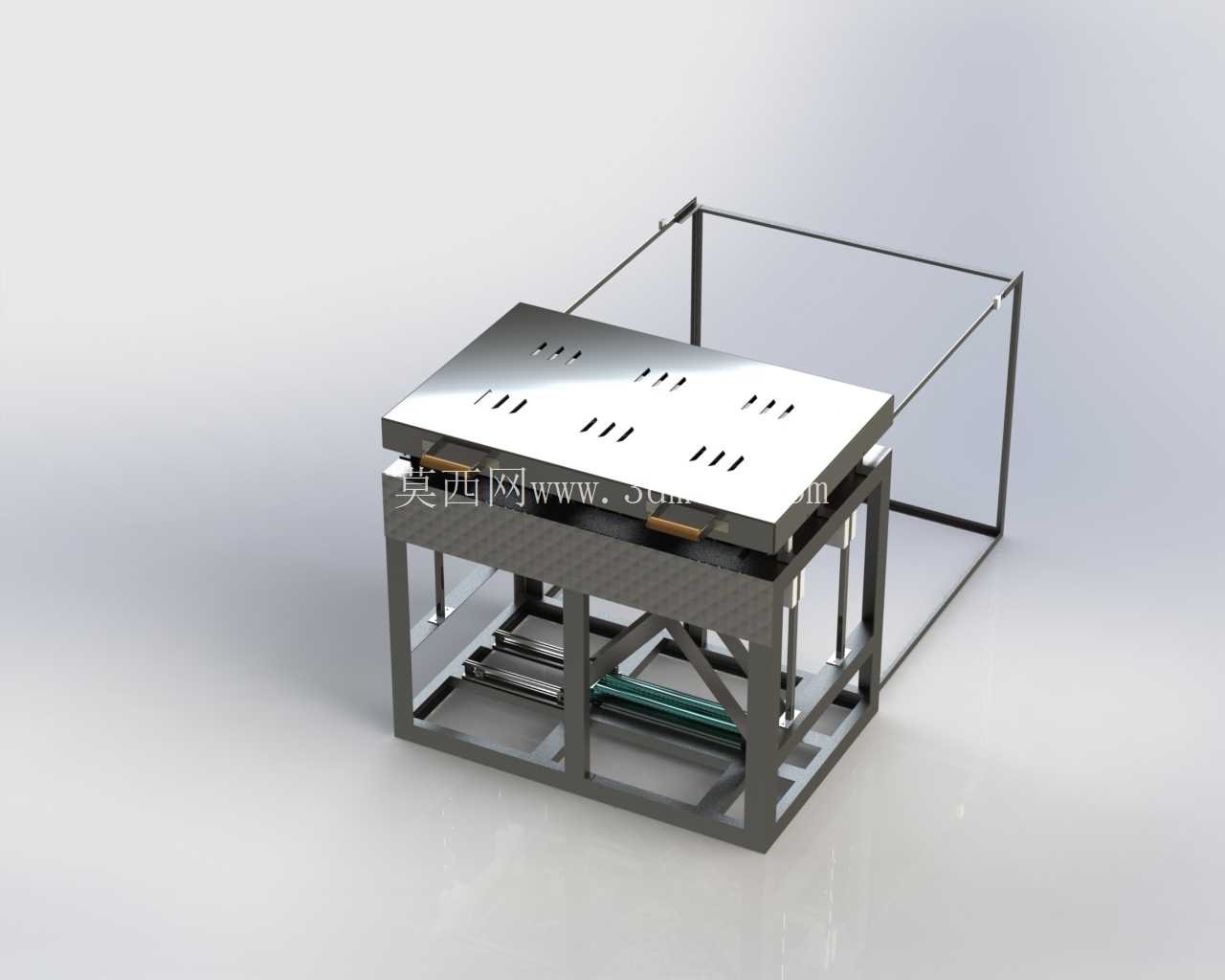

在厚片吸塑、广告标识制作、汽车内饰件原型打样、厚板材热成型加工的场景中，真空成型设备的成型腔尺寸、升降机构稳定性直接决定了可加工工件的规格上限与成型良率。这款设备的成型腔净空尺寸设置为6英尺×4英尺×2.27英尺，换算为公制单位约1829mm×1219mm×692mm，能够覆盖绝大多数中小批量定制化厚片吸塑件的加工需求，比如物流周转用的厚塑料托盘、设备外壳吸塑罩壳、展会用的大型立体广告字壳、房车内饰的ABS覆皮件等，都可以在这个成型空间内完成加热、覆膜、抽真空、冷却定型的全流程作业。

设备的核心升降结构采用剪式剪刀叉机构，区别于常见的单气缸直顶升降结构，剪式机构的升降过程中平台始终保持水平状态，不会出现单侧倾斜导致的板材移位、密封胶条压合不严漏真空的问题。剪臂采用矩形钢管焊接成型，铰接点配置自润滑铜套，长期往复升降也不会出现铰接点松旷导致的平台晃动，平台的升降驱动可以根据实际使用需求配置电动推杆、液压油缸或者气缸驱动，不同驱动方案对应不同的成本区间与升降速度要求，比如小批量打样场景用气缸驱动就能满足效率要求，连续批量生产场景可以更换为液压驱动获得更大的锁模压力。

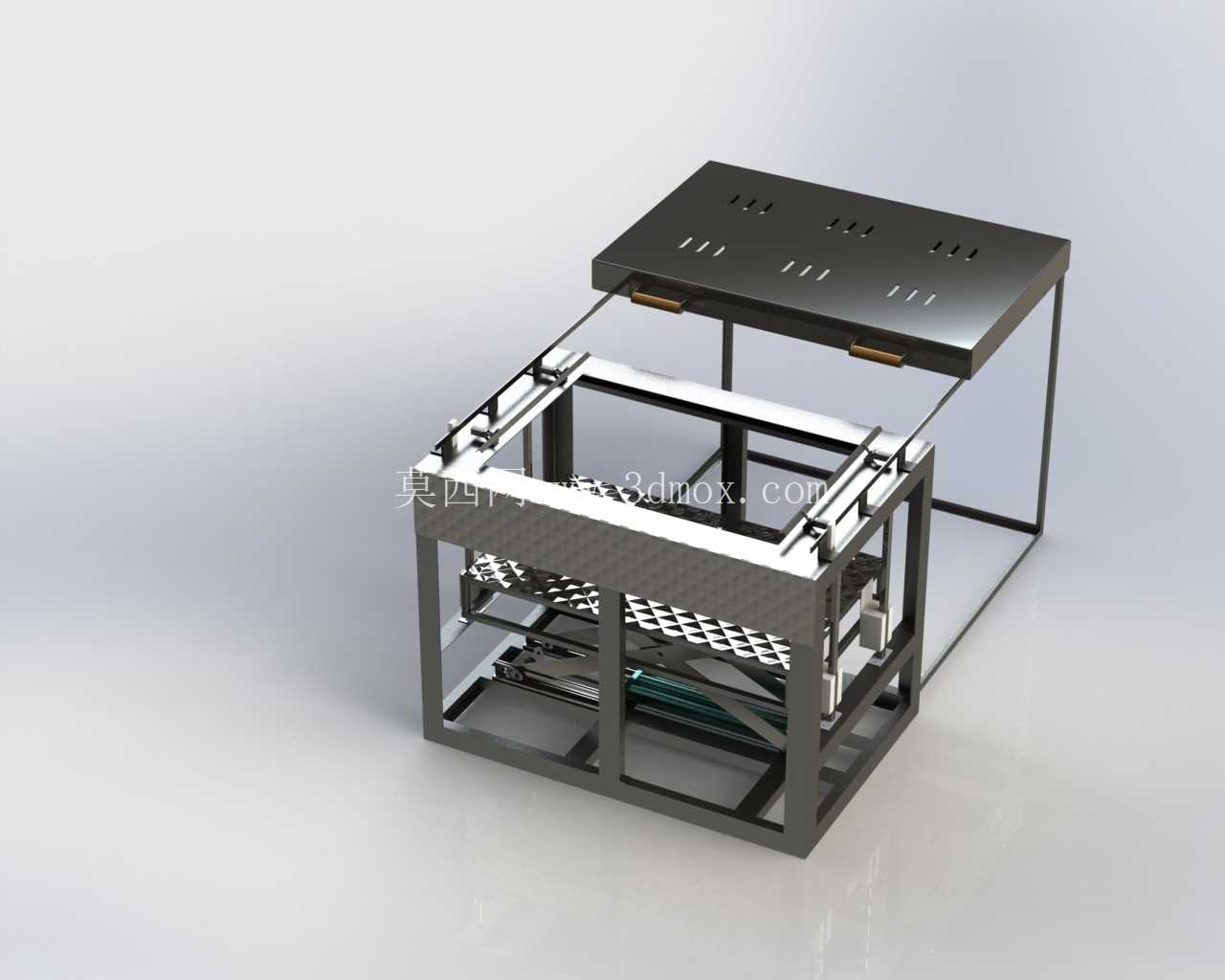

上加热舱采用框架式龙门结构，和下方成型平台的导向通过两侧的直线导轨副实现开合，加热舱内部可以均匀排布石英加热管，针对不同厚度的塑料板材调整不同区域的加热温度，避免板材局部过热烧穿或者加热不足无法完全贴合模具。成型平台表面预留了密集的真空抽吸孔，孔位排布按照平台区域做等距阵列，保证抽真空时整个平台面的负压均匀，不会出现局部吸力不足导致的塑件边角成型不到位的问题，平台边缘一圈设置了耐高温硅胶密封槽，合模时密封胶条被压缩后可以完全隔绝成型腔与外界的空气流通，保证真空度能够快速达到成型要求的数值，减少抽真空的等待时间，提升加工效率。

从安装边界来看，设备整体的占地尺寸比成型腔单边多出约300mm的框架安装空间，地面承重要求不高，普通工业厂房的水泥地面即可放置，不需要额外做预埋基础，设备底部预留了脚轮安装孔位与可调支撑脚，既可以在车间内灵活转场移动，也可以在固定工位时通过可调支撑脚调平设备，避免剪式机构长期在倾斜状态下运行出现偏磨。设备的框架主体采用标准型钢焊接后做喷塑处理，结构刚性足够支撑加热舱的重量与升降过程的动载荷，侧面预留了电气元件、真空管路的安装走线空间，真空储罐可以外置在设备侧方，也可以集成在设备底部的框架空腔内，减少整体设备的占地空间。

在结构设计的过程中，剪式机构的行程计算完全匹配成型腔的高度要求，平台升到最高位置时刚好和上加热舱的密封面完全压合，降到最低位置时距离地面有足够的操作空间，方便操作人员更换模具、取放成型后的工件。平台表面还预留了模具安装的T型槽位，不同尺寸的成型模具可以通过T型螺栓快速固定在平台上，不需要每次更换模具都重新打孔定位，减少换模的辅助时间。针对不同厚度的板材加工需求，剪式机构的升降行程还预留了50mm的调节余量，可以通过调整驱动部件的限位开关位置，适配不同高度的模具安装，不需要对设备主体结构做改动就可以覆盖更多的加工场景。

设备的整体结构没有采用复杂的异形曲面设计，所有的结构件都可以通过常规的切割、焊接、机加工工艺完成制作，后期维护时更换易损件也非常方便，比如密封胶条、铰接点铜套、加热管这些易损件都采用标准件，不需要单独定制，降低了设备的长期使用维护成本。对于做三维结构设计的从业者来说，这套设备的剪式升降结构、密封结构、真空通路设计都可以作为同类热成型设备设计的参考，尤其是大尺寸平台的剪式机构受力校核、导向结构的布置方式，都具备实际的工程参考价值，能够直接借鉴到同类非标工装设备的设计过程中，减少重复设计的工作量，避免出现结构刚性不足、升降卡滞、密封漏真空这类常见的设计问题。
