工业建筑外置双跑钢结构楼梯设计

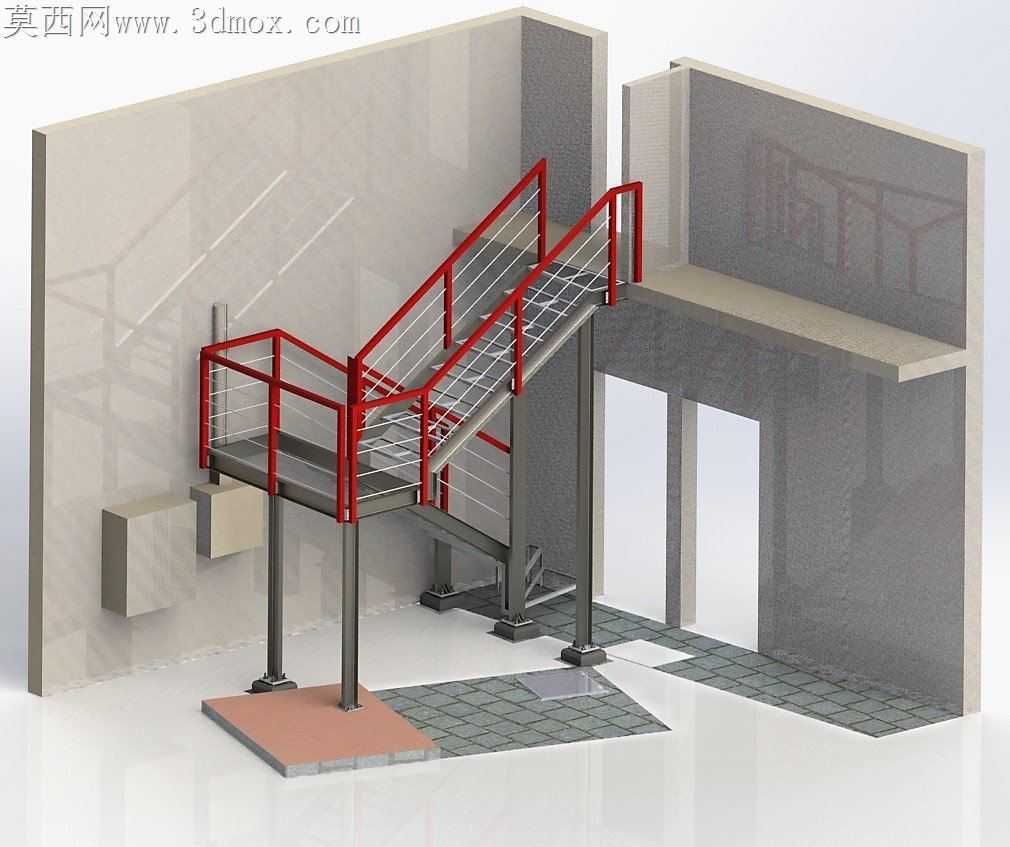

户外钢结构楼梯落地最容易出问题的环节，从来不是主体承重计算，而是立柱与地面预埋板的连接公差，还有护栏与踏步框架的焊接变形控制。这套外置双跑楼梯的结构处理，刚好把现场安装最容易踩的坑都提前在设计端做了规避。底部支撑立柱没有直接焊死在预埋钢板上，每根立柱底端都预留了带长圆孔的调节脚座，现场地面找坡存在误差、预埋板位置偏移10mm以内都能通过长孔调整位置，不用现场切割立柱返工。中间休息平台的框架做了外翻边处理，踏步板搭在框架内侧的托条上，不是直接和框架外沿齐平焊接，雨雪天气踏步表面积水会顺着托条边缘的预留滴水槽直接排到地面，不会顺着焊缝往框架内部渗，能大幅降低方管内部锈蚀的概率。红色护栏的竖杆间距严格控制在110mm以内，扶手圆管和竖杆的连接采用了嵌套式接头，不是直接对焊，现场安装时不用反复打磨焊口找齐，接头处的过渡圆角刚好能把焊痕完全盖住，后期做喷塑处理也不会出现积粉留疤的问题。楼梯转折处的斜梁对接位置，特意加了一块加厚的连接耳板，耳板上的螺栓孔比螺栓直径大2mm，吊装时两段斜梁能微调角度，适配建筑外墙的施工偏差，不会出现螺栓穿不上的情况。踏步采用的是花纹钢板折弯件，折弯处预留了3mm的圆角，没有做直角折弯，避免人员上下时磕碰锐边，也能消除折弯处的应力集中，长期承重不会出现焊缝开裂。最容易被忽略的是楼梯与建筑主体的连接点，没有采用刚性焊接，而是用了带橡胶减震垫的膨胀螺栓组件，建筑出现微小沉降或者温度变形时，连接位置能有微量位移余量，不会把拉力直接传递到楼梯斜梁上造成结构变形。护栏底部和踏步框架的连接位置，特意抬高了20mm做了止水台，雨水不会积在护栏根部的焊缝位置，从细节处延长户外使用的寿命。整套结构没有多余的装饰件，所有连接节点都兼顾了加工便利性和现场安装容错率，哪怕是施工经验不足的安装队，也能按照标注快速完成装配，不用反复现场改制。
