钢管桁架式单座越野全地形车架结构

该管架式越野行走机构的设计，核心面向非铺装路面的短途通行、户外复杂地形穿越、工程场地短途接驳以及学生工程实践验证场景，区别于量产乘用车辆的承载式车身结构，采用空间钢管桁架作为核心承载基体，从结构根源上适配越野场景下的多向冲击载荷传递需求。从实际用途出发，该结构可作为小型全地形越野载具的基础底盘载体，也可用于越野性能验证的试验台架基体，还能适配户外作业场景下的小型机动载具改装需求，无需额外加装车身覆盖件即可完成核心行走功能的搭载，在林区巡检、野外勘探点位通勤、非道路场地作业转运等场景下，能够规避常规车辆底盘通过性不足、结构抗冲击冗余不够的问题。

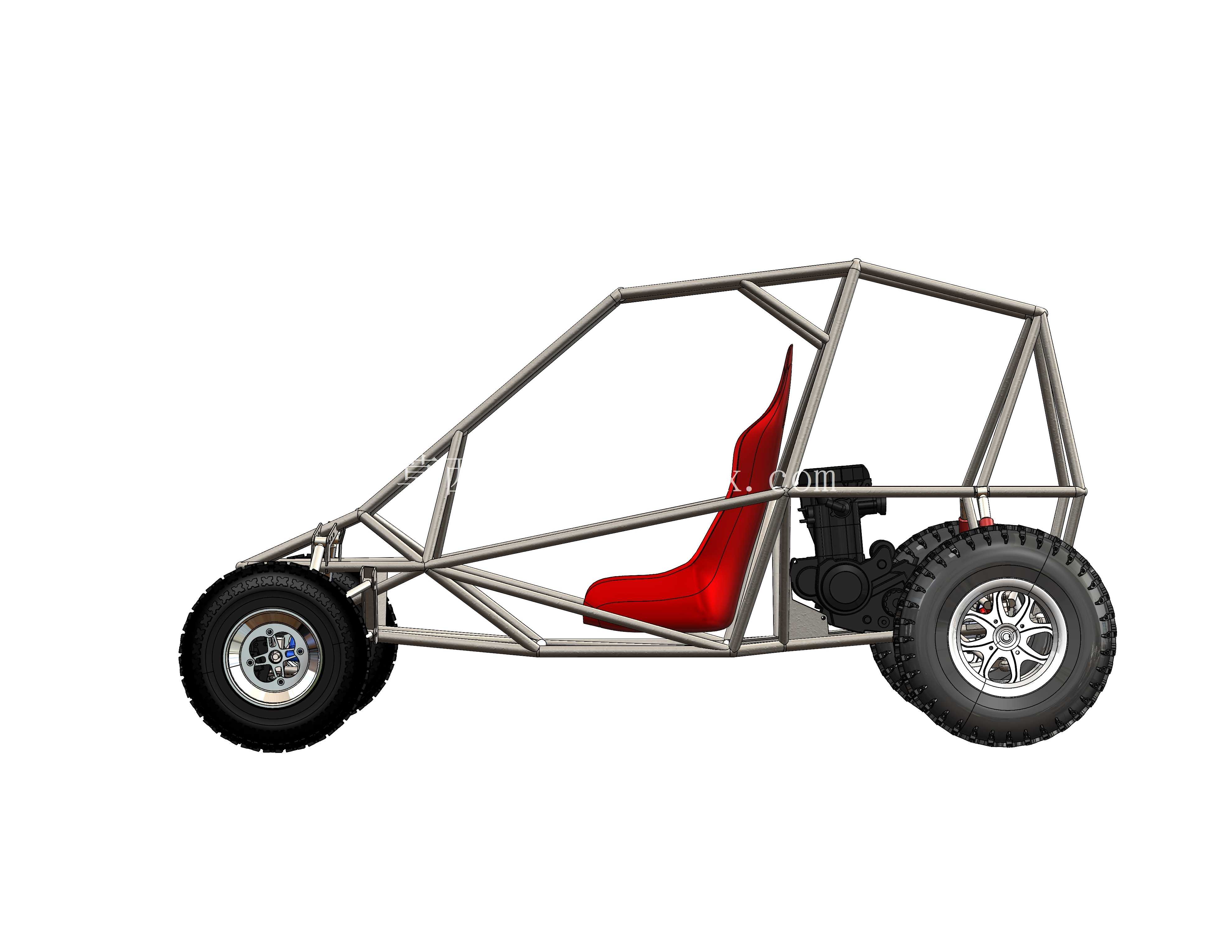

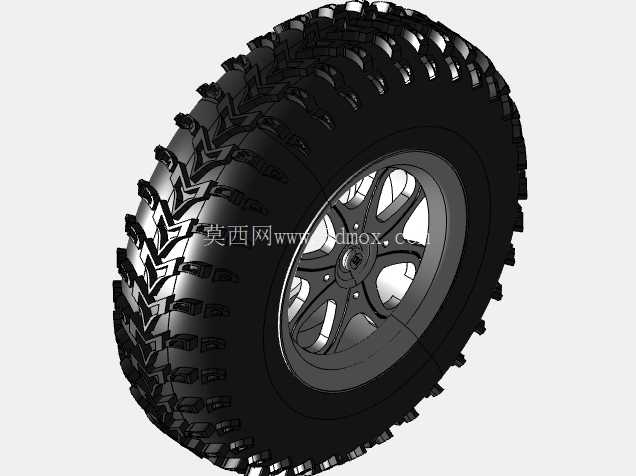

功能特性层面，整车采用单座中置布局，驾驶位布置在车架纵向中心位置，能够让前后轴载荷分配尽可能趋近于1:1，降低越野工况下的轴荷转移带来的抓地力失衡问题；车架主体采用圆形薄壁钢管拼接成型，所有管件连接节点均采用相贯线贴合焊接，避免搭接焊带来的应力集中问题，在控制整体整备质量的前提下，保证扭转刚度、弯曲刚度满足非铺装路面连续冲击的承载要求。行走系统采用四轮独立布局，前轮配备转向节与减震器安装位，后轮预留动力总成安装接口，可适配小型内燃机组或者电驱动总成的搭载，大颗粒越野轮胎的安装边界预留充足，能够兼容10英寸到14英寸的越野轮毂装配，轮胎跳动行程预留达到220mm，足以覆盖坑洼、陡坡、浅滩等常见越野地形的车轮跳动需求。

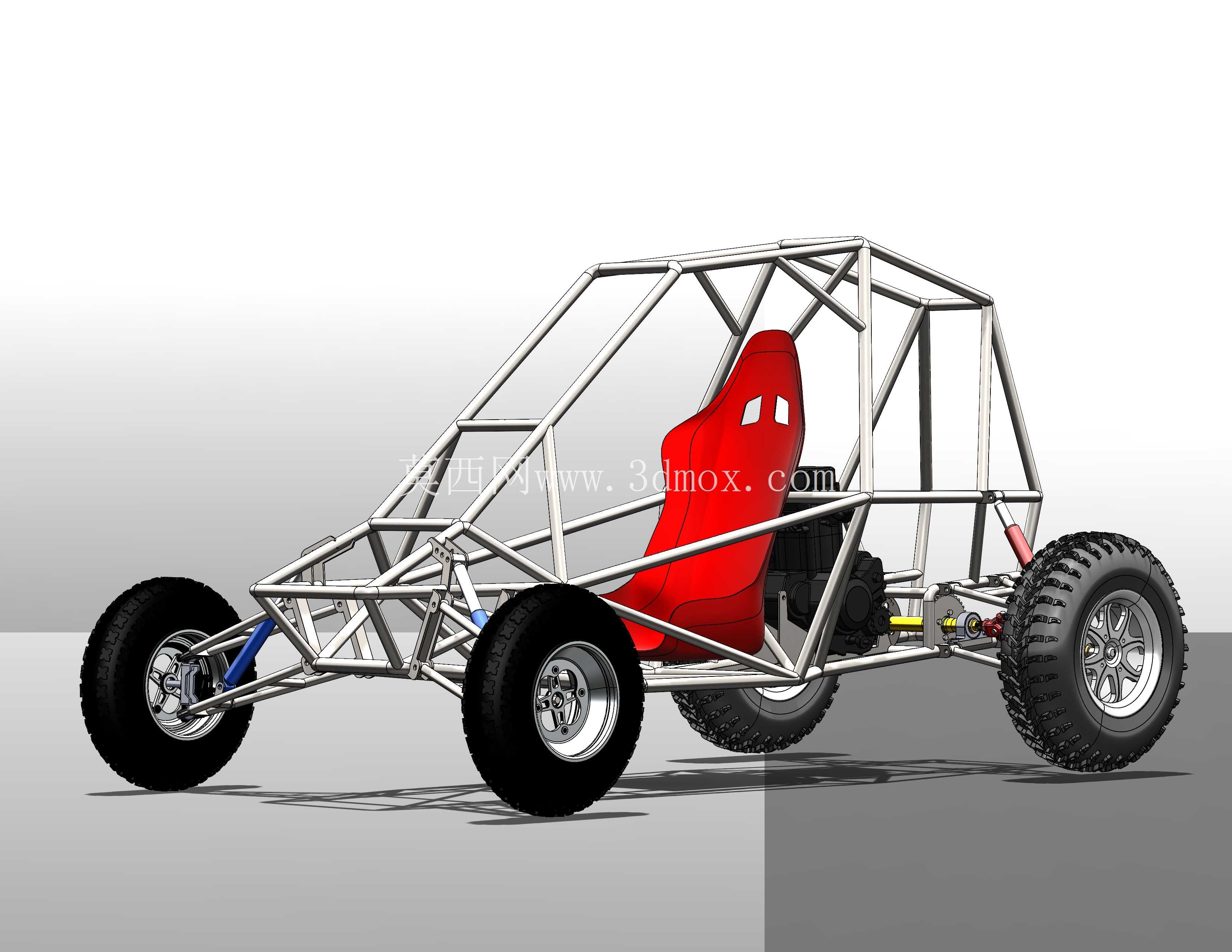

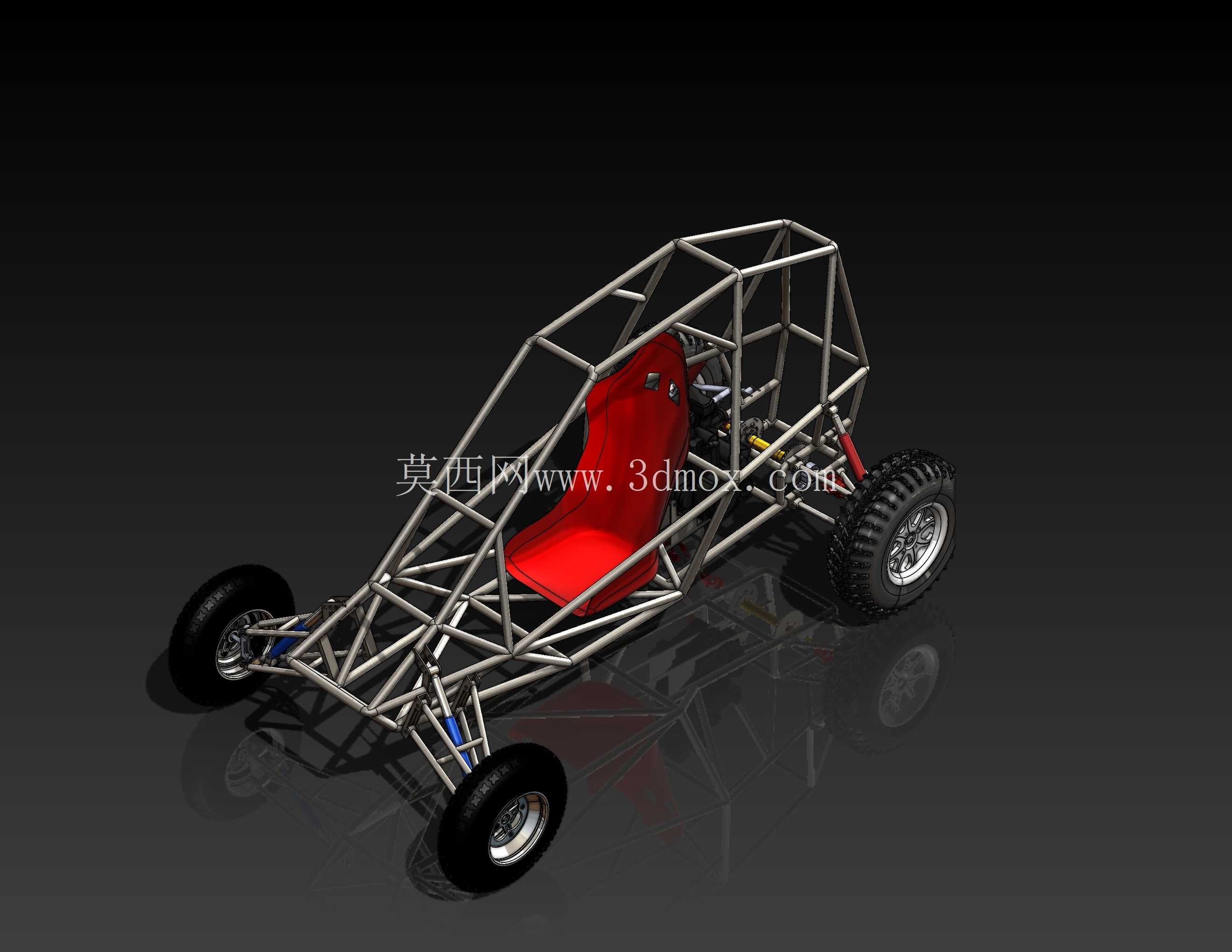

设计思路上，整个结构优先遵循功能优先的原则，没有冗余的造型覆盖件设计，所有钢管的走向均沿着载荷传递路径布置：从车轮接地点传来的冲击载荷，通过悬架摆臂传递到减震器安装座，再沿着车架侧围的主纵梁、顶部防滚环、底部横向支撑管分散到整个车架结构，避免局部应力过大导致的管件开裂。防滚结构与主车架整合为一体，驾驶位周围的钢管形成闭合的笼式防护结构，在发生侧翻时能够直接承接冲击载荷，为驾乘人员保留足够的生存空间，不需要额外加装防滚架附件。车架前部预留了转向机构、制动管路的布置空间，后部预留了动力单元、燃油箱或者电池组的安装位，所有安装点均设计了带安装孔的连接耳片，不需要在主钢管上额外打孔破坏结构强度。

外形尺寸与安装边界方面，整车轴距控制在1650mm，轮距为1280mm，车架主体最大宽度1350mm，不含轮胎的主体高度为1100mm，整体外廓尺寸紧凑，能够在狭窄的林间小道、施工便道上灵活转向，最小转弯半径可控制在3.5m以内。安装边界上，驾驶位安装点适配通用型赛车座椅的安装孔位，座椅安装高度距离车架底部平面320mm，能够保证驾乘人员的重心与整车质心尽可能重合；悬架安装点的硬点坐标经过运动学校核，车轮上下跳动过程中前轮前束、外倾角的变化量控制在合理区间，避免越野工况下轮胎异常磨损；车架底部的最小离地间隙达到280mm，能够通过高度250mm以内的垂直障碍物，纵向通过角达到32度，接近角45度、离去角38度，通过性参数完全满足硬核越野场景的通行需求。

从结构细节来看，所有钢管的壁厚选择根据承载位置差异化设置：主纵梁、防滚环等核心承载部位采用壁厚3mm的无缝钢管，横向支撑、座椅安装支架等次要承载部位采用壁厚2mm的钢管，在保证结构强度的前提下尽可能降低整备质量，整车车架主体的重量控制在85kg以内，加上动力总成、行走系统、座椅等附件后的整备质量可控制在280kg以内，轻量化优势明显，能够在小功率动力单元的驱动下获得足够的动力重量比，适配复杂地形的爬坡、脱困需求。车架上的所有安装孔位均预留了通用件的装配公差，制动系统、转向系统、传动系统的安装接口均兼容市面常规的全地形车通用配件，不需要单独定制非标零件，降低后续装配、维护的配件获取难度。
