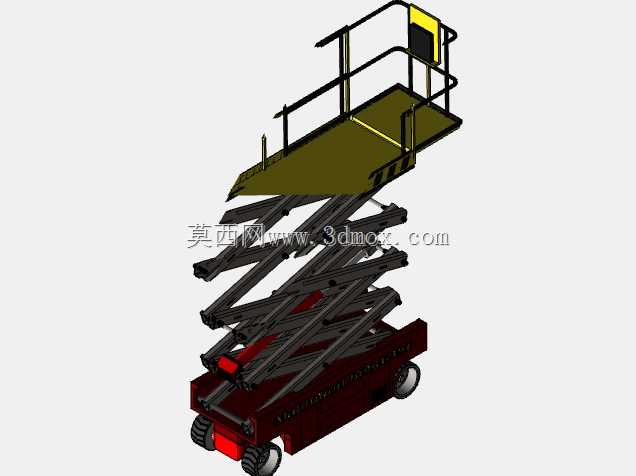

剪叉式液压升降作业平台结构设计

在车间物料转运、仓储高位理货、设备安装检修、生产线工位高度匹配这类场景里，剪叉式升降设备的应用覆盖率远高于其他垂直举升类装置，核心原因在于其收拢后占用的地面投影面积极小，展开后能提供稳定的大尺寸承载平台，不会像臂架式升降设备那样存在作业半径内的干涉盲区，也不会像导轨式升降台那样需要固定的安装井道，对场地的适配性更强。

这套剪叉升降结构在设计时优先把框架刚性放在首位，主支撑框架采用不锈钢型材焊接成型，避免车间内潮湿、切削液飞溅环境下的锈蚀问题，剪叉臂选用挤压铝型材加工，在保证抗弯截面模量满足载荷要求的前提下，尽可能降低臂架自身重量，减少举升过程中无效载荷的占比，同时降低驱动单元的功率选型冗余。臂架之间的铰接点全部采用带自润滑衬套的销轴连接，间隙控制在0.02mm以内，避免举升过程中出现平台晃动、侧偏的问题，每一组剪叉臂的铰接孔都做了同轴度校验，保证两侧臂架运动同步，不会出现卡滞。

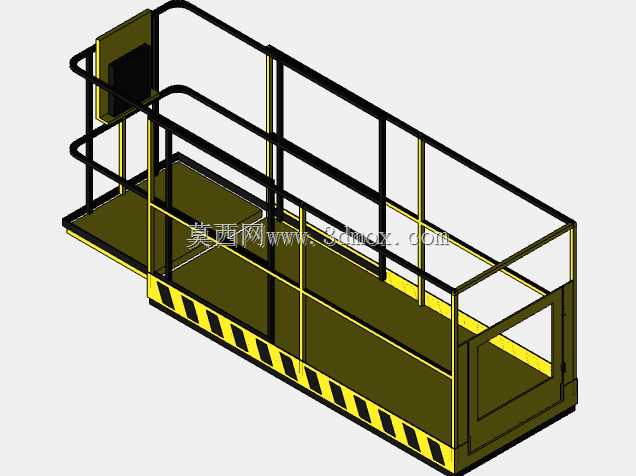

安全锁定系统的设计覆盖了全行程范围，在举升液压回路中设置了双向液压锁，即使液压管路出现意外破损，平台也能保持当前位置不会急速下坠，同时在剪叉臂的内侧设置了多档位机械锁止销孔，当平台举升到指定作业高度后，可将锁止销插入对应高度的销孔内，形成机械硬支撑，完全规避液压系统泄漏带来的沉降风险，哪怕长时间在高位停留作业，也不会出现位置偏移。平台的台面边缘做了防滑冲压纹路处理，周边设置了可快拆的防护栏安装位，可根据实际作业需求加装防护栏、工具挂板或者物料限位挡边，适配不同的作业场景。

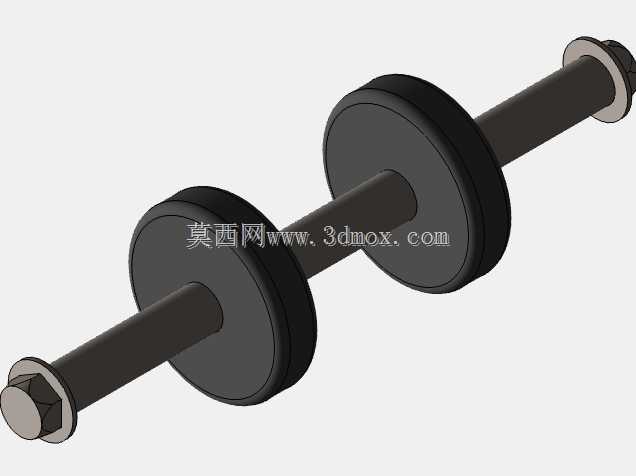

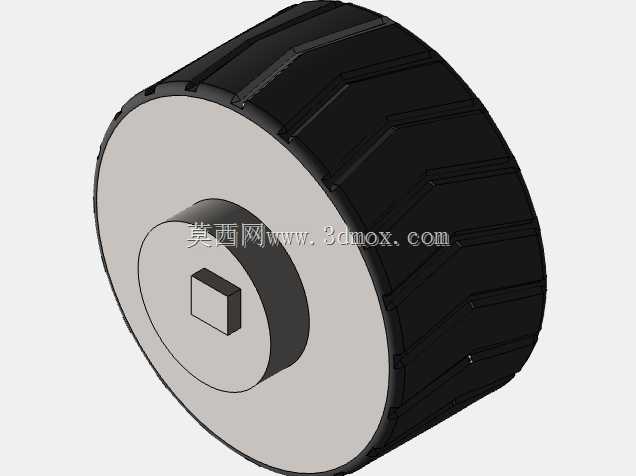

从安装边界来看，这套结构收拢状态下的整体高度较低，可直接放置在平整的水泥地面上使用，不需要做额外的地基预埋，底部设置了四个可调支撑脚，可根据地面平整度调整高度，保证平台处于水平状态，也可选配脚轮组件，方便在车间内不同工位之间转移。驱动单元采用集成式液压动力包，安装在底座的预留舱位内，不会额外占用平台的承载空间，液压管路全部沿剪叉臂的内侧走线，布置整齐且做了防磨防护，避免臂架运动过程中磨损管路。

在实际工况适配中，这套结构可根据需求调整举升行程和额定载荷，比如用于生产线工位对接的版本，举升行程控制在1米以内，侧重高频次举升的响应速度；用于仓储理货的版本，举升行程可做到3米以上，侧重高位作业的稳定性；用于设备检修的版本，可在平台上加装工具抽屉和安全带挂点，满足高空作业的安全规范。剪叉臂的铰接点位置经过运动学仿真优化，整个举升过程中平台始终保持水平状态，不会出现前后倾斜，举升速度平稳，启动和停止阶段都做了缓冲设计，避免平台上放置的精密工件、易碎物料因为启停冲击出现倾倒、损坏。

结构的维护点全部做了外露设计，日常保养时不需要拆解主体框架，即可完成铰接点润滑、液压油更换、密封件检查等操作，降低后期的维护成本。底座的框架内部预留了电控系统的安装空间，可根据需求加装高度传感器、位置限位开关，实现举升高度的精准控制，也可对接生产线的自动化控制系统，实现工位高度的自动匹配，满足自动化产线的联动需求。平台的承载面采用模块化设计，可根据实际使用需求更换不同尺寸的台面，不需要改动下部的剪叉支撑结构，拓展性较强，能适配不同行业的个性化使用需求。
