内螺纹连接手动闸阀结构设计

在民用给排水、小型化工支路、暖通循环水、低压气动输送等管路系统里，这类手动内螺纹闸阀是出镜率极高的通断控制构件，它不承担流量调节的职能，核心作用就是在管路检修、支路切换、故障隔离时实现介质通路的完全截断或者全开导通，相比同通径的截止阀，它全开状态下的流阻更小，介质流经时的压损可以控制在很低的水平，适合对管路压降敏感的长距离输送支路使用。

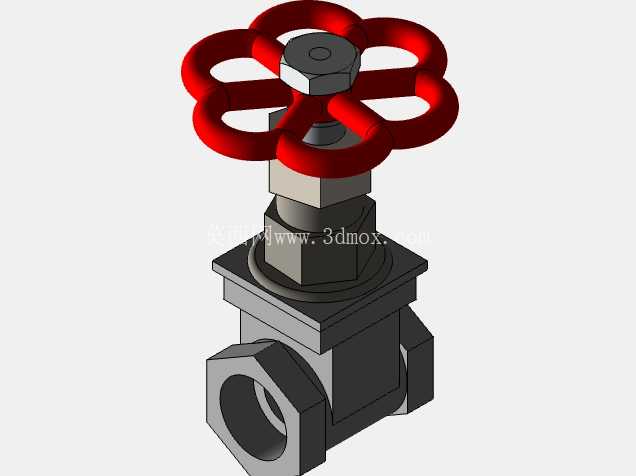

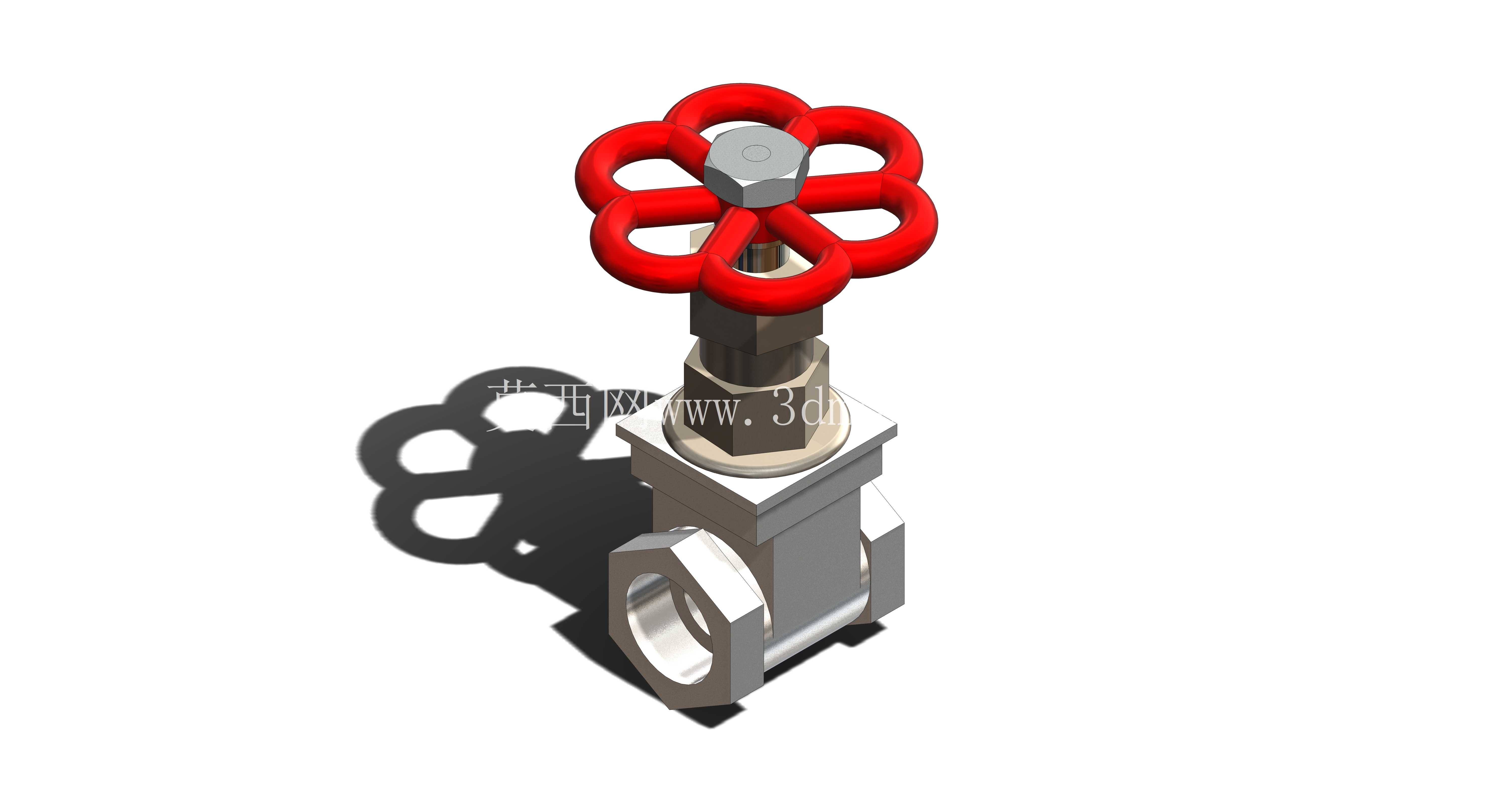

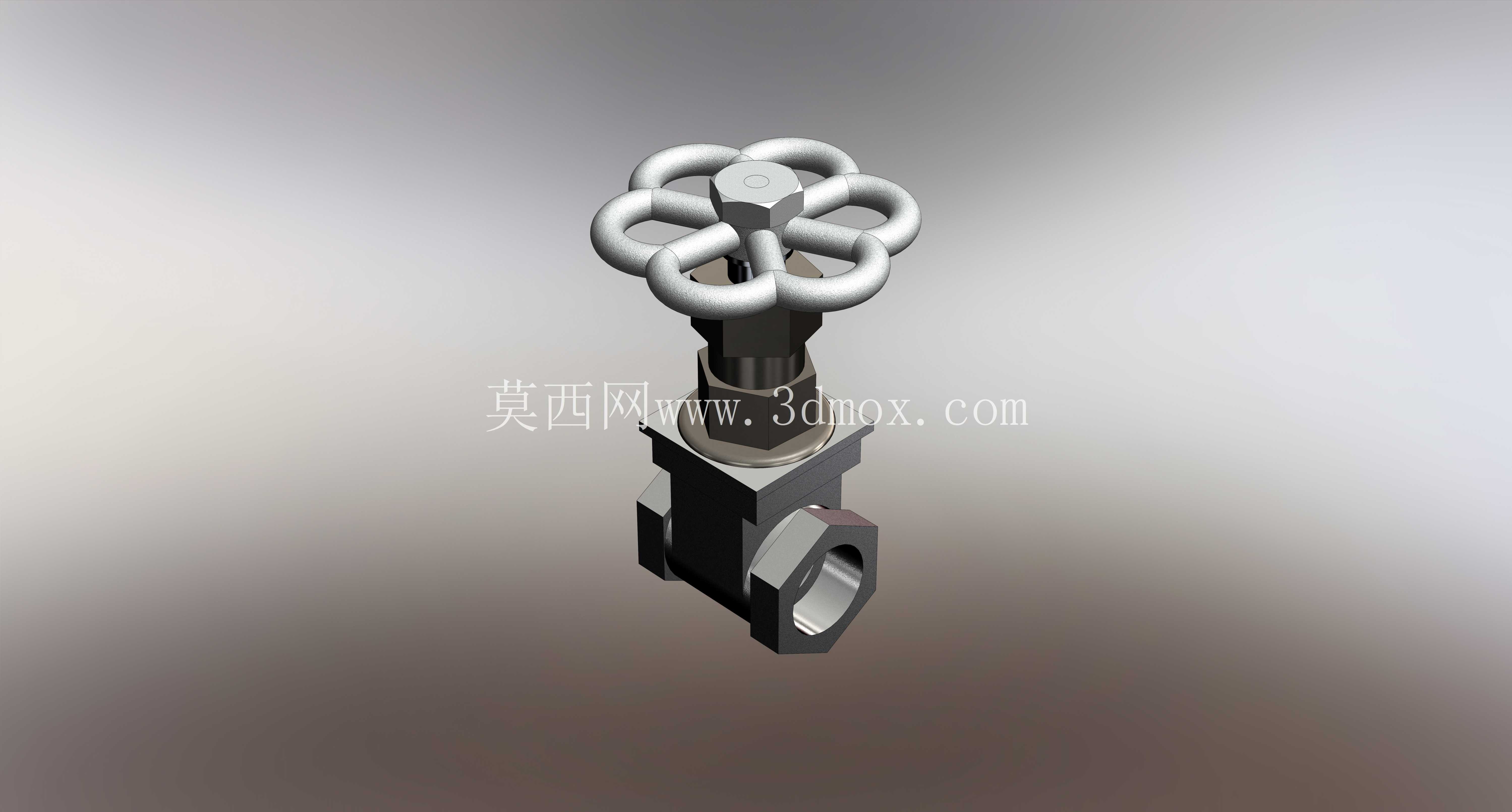

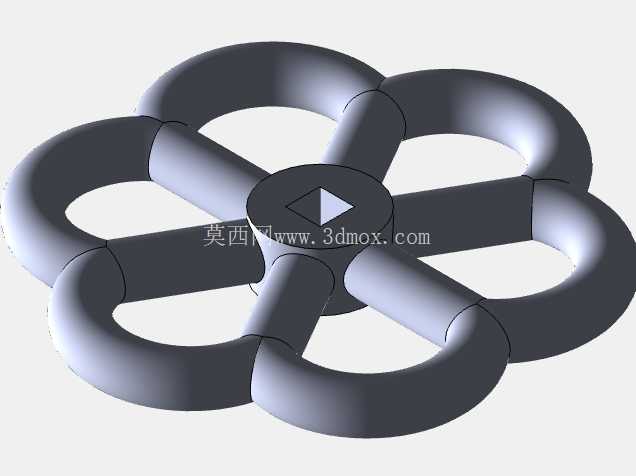

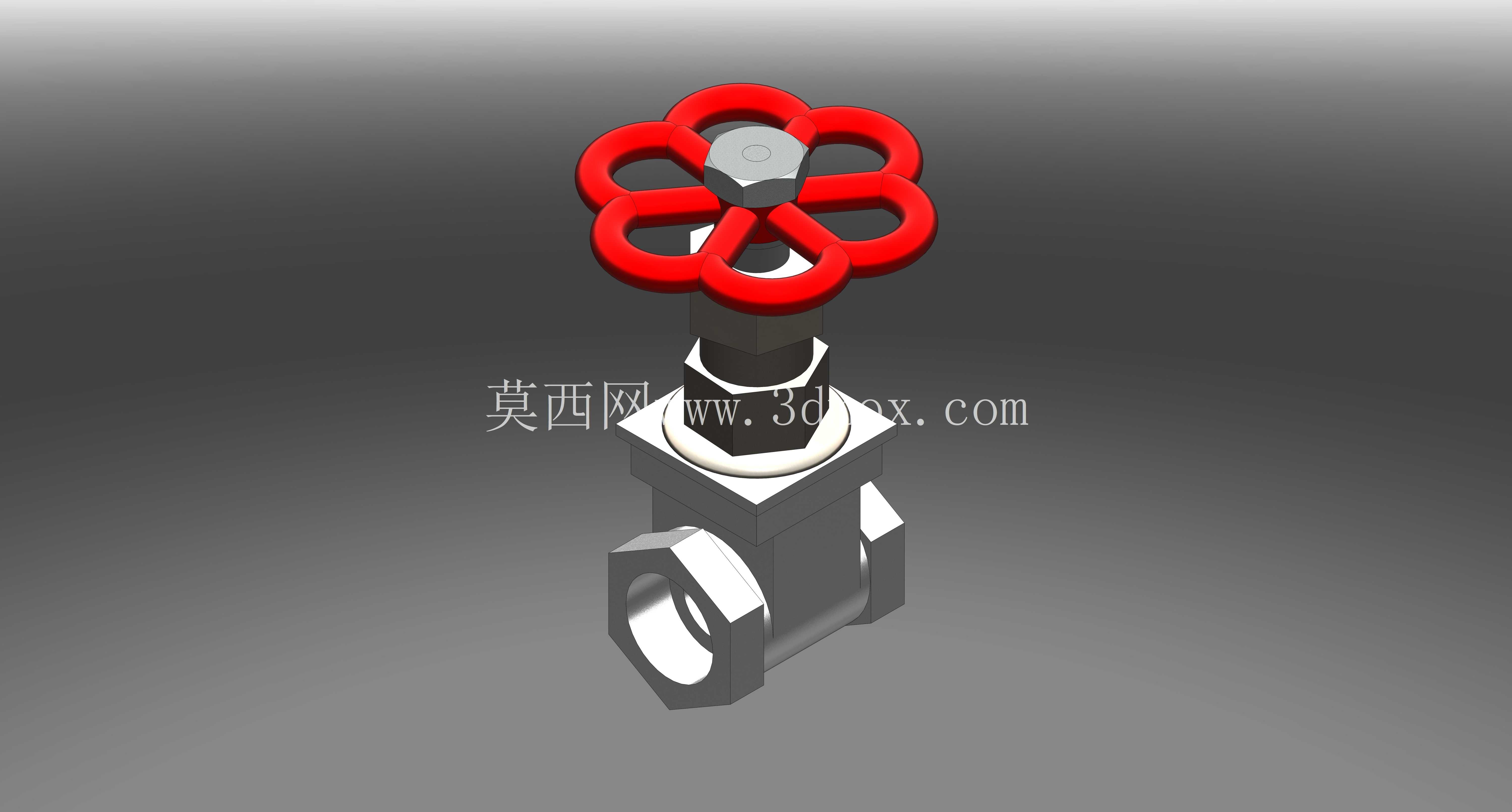

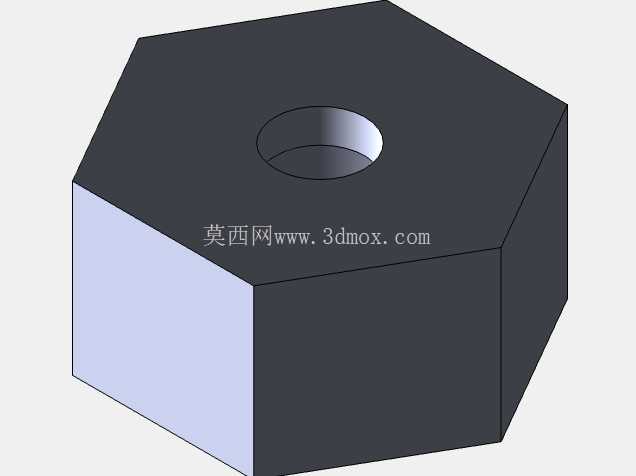

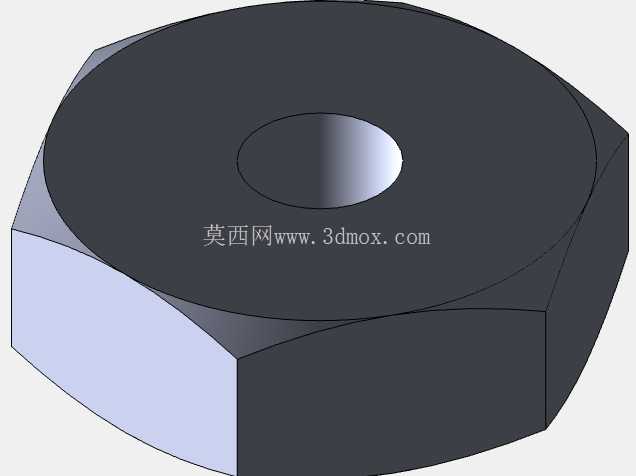

从结构设计逻辑来看，这个闸阀采用的是明杆？不，不对，看手轮下方的阀杆结构，是暗杆楔式单闸板的构型，手轮转动时阀杆不会做轴向升降，只会带动闸板沿阀体内的导向槽做垂直于介质流向的上下运动，这种设计的好处是阀杆的外露部分不会随着开关动作伸出阀体外部，安装时不需要预留额外的阀杆升降空间，对于安装空间局促的机柜内部、设备夹层里的管路排布非常友好。手轮采用了六辐条的花型结构，边缘做了圆弧过渡，操作人员徒手转动时不会硌手，手轮中心的六角锁紧螺母可以把驱动扭矩稳定传递给阀杆，避免长期开关操作后手轮和阀杆之间出现打滑松脱的问题。

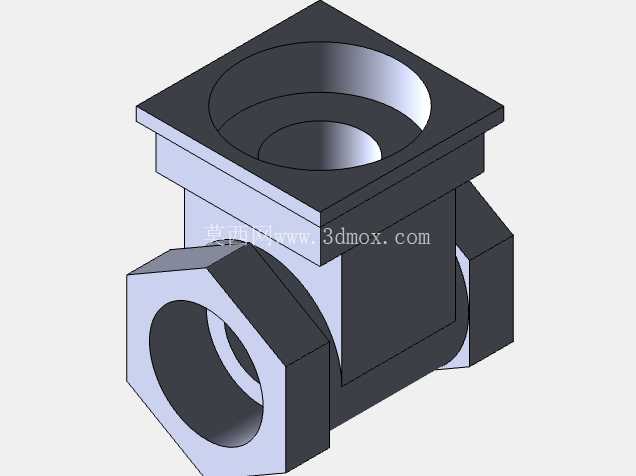

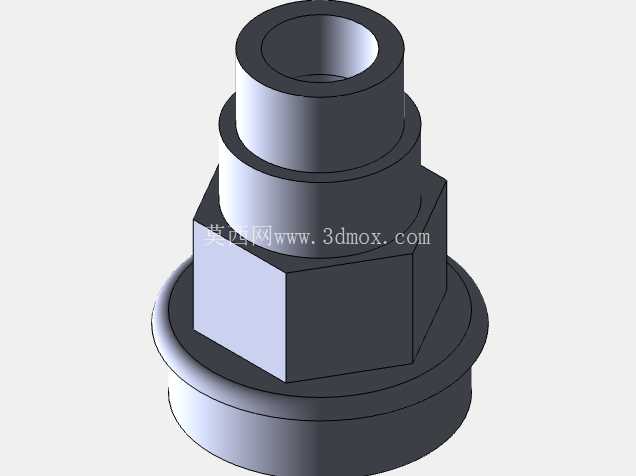

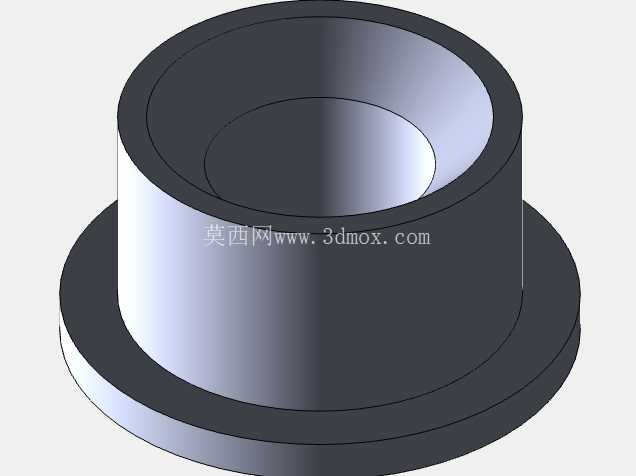

阀体两端采用的是内螺纹连接接口，适配低压流体输送用焊接钢管的标准外螺纹，安装时不需要额外焊接法兰，只需要在管端缠好生料带或者密封麻丝，直接拧入阀体接口就能完成密封，安装效率比法兰连接高很多，适合DN50以下的小通径管路使用。阀体的中腔和阀盖之间采用了垫片密封加填料函的双重密封结构，阀杆穿出阀盖的位置设置了填料压盖，当长期使用出现阀杆处渗漏时，只需要均匀拧紧填料压盖的螺栓就能补偿填料的磨损量，不需要把整个阀门从管路上拆下来维修，日常维护的成本很低。

从安装边界来看，这个闸阀的整体外形轮廓方正，手轮的最大回转直径是整个阀门的最大外廓尺寸，排布管路的时候需要在手轮周围预留至少一倍手轮半径的操作空间，保证操作人员可以双手转动手轮完成开关动作，阀体底部没有突出的排污结构，安装时可以贴近墙面或者设备底板布置，不需要预留底部检修空间。闸板的密封面采用了楔式贴合结构，关闭时依靠手轮施加的扭矩让闸板的两个密封面和阀座密封面紧密压合，实现介质的零渗漏，这种密封结构对于含有少量细小杂质的介质也有不错的适应性，不会因为介质里混有微小颗粒就出现密封面划伤失效的问题，当然如果是含有大量硬质固体颗粒的浆料管路，还是不适合选用这类闸阀，避免颗粒卡入闸板和阀座的间隙里导致开关卡滞。

在实际选型应用的时候，要注意这类闸阀只能做全关或者全开的工况使用，不能长期处于半开半关的状态来调节流量，否则高速流动的介质会持续冲刷闸板的密封面，很快就会把密封面冲蚀出沟槽，导致阀门关闭时出现内漏。手轮的转动方向遵循通用的阀门操作规范，顺时针转动为关闭，逆时针转动为全开，操作人员不需要额外的操作培训就能快速上手。阀体的流道采用了直通式设计，介质在阀体内的流向没有突然的变径或者转弯，不容易出现介质滞留的问题，对于输送洁净水、低压蒸汽、压缩空气这类常规介质的管路来说，长期使用也不会在阀腔内积存杂质。

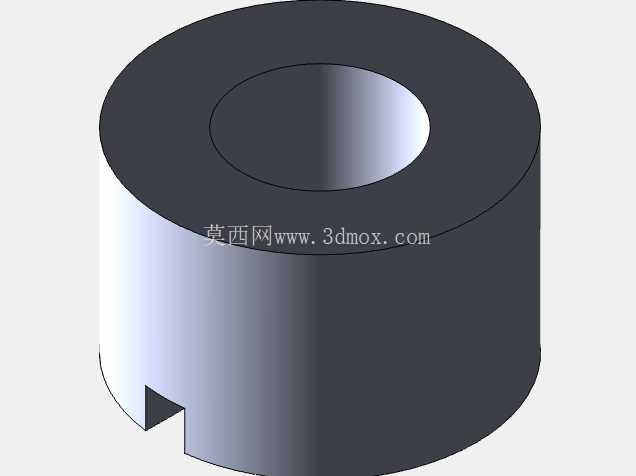

建模的时候要特别注意几个配合尺寸的公差控制：阀杆和填料函的配合间隙要控制在合理范围，间隙太大容易出现介质渗漏，间隙太小会导致阀杆转动卡涩，操作力矩过大；闸板和阀体内导向槽的配合要留适当的滑动间隙，保证温度变化时闸板不会因为热胀冷缩卡在导向槽里；两端内螺纹的同轴度要严格控制，避免安装的时候出现管路别劲，导致阀体产生附加应力，长期使用出现开裂的问题。另外手轮和阀杆的连接部位要做扭矩强度校核，保证在最大关闭力矩下手轮的辐条不会出现断裂，阀杆也不会产生扭转变形。
