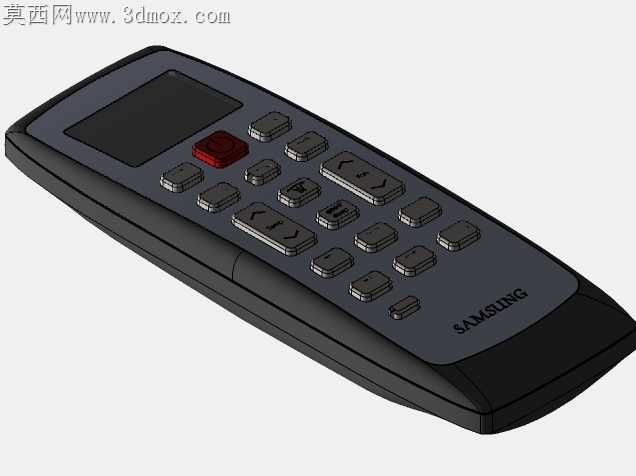

家用空调红外遥控器结构设计方案

手持类家电遥控设备的量产落地，最先要解决的是长期握持使用后的壳体开裂隐患，很多公模遥控器在按键区与电池仓的衔接位置，因为壁厚突变没有做过渡处理，用户频繁按动按键、摔落时很容易出现应力集中的白痕甚至断裂。这款空调遥控器的结构设计里，在按键排布区的下沿做了0.8mm的渐变壁厚过渡，从按键区1.8mm的壳体厚度平滑过渡到电池仓2.2mm的壁厚，没有生硬的直角转折，哪怕用户单手捏握按键区最下端施力，应力也会顺着过渡弧面分散到整个壳体框架上，不会集中在某一条拼接缝位置。电池仓的卡扣设计没有采用常见的外露式硬扣，而是把卡扣藏在电池盖内侧的防滑条下方，扣合量控制在1.2mm，既不会因为扣合过紧导致用户拆换电池时撬坏卡扣边缘，也不会因为扣合太松出现电池盖松垮晃动的问题，卡扣接触的位置还做了0.3mm的微凸点，避免长期反复开合后出现磨损松旷。按键区的每个按键柱都做了0.2mm的偏心修正，因为硅胶按键在组装时会有细微的装配偏移，完全居中的按键柱反而容易卡在上盖的按键孔边缘，修正后的按键柱哪怕有0.15mm的装配公差，也能顺畅上下触发，不会出现按键卡滞、按下去弹不回来的问题。上盖的显示窗口位置没有采用直接粘透片的设计，而是在窗口内侧做了一圈0.5mm高的定位挡边，透片安装时可以直接卡在挡边内，点胶固定时胶液不会溢到显示区域外侧，同时挡边还能挡住内部PCB板的边缘缝隙，避免外部灰尘从窗口位置进到壳体内部落在红外发射管上，影响遥控信号的发射强度。壳体的侧边做了细微的内凹弧面，刚好贴合成年人握持时食指与中指的弯曲弧度，表面没有做多余的防滑凸点，而是采用细晒纹的表面处理，既不会因为凸点硌手影响握持手感，也能避免光滑表面容易留指纹、手滑摔落的问题。红外发射头的位置特意做了15度的仰角设计，用户平时坐在沙发上持握遥控器时，不需要刻意把遥控器举高对准空调内机，信号就能顺着仰角覆盖到内机的接收窗位置，减少使用时的对准操作。内部PCB板的固定柱没有采用全围式的柱位，而是做了三个带导向斜角的半开放固定柱，组装时PCB板顺着斜角滑入就能精准定位，不需要反复调整位置，螺丝锁付时柱位的受力也能均匀分散，不会出现锁螺丝时柱位开裂的问题。电池仓的弹簧接触片位置做了防呆设计，正负极的接触片形状完全不同，用户装电池时如果放反方向，电池无法完全卡入仓内，从根源上避免电池装反烧坏电路的问题。
