客车前桥空气悬架转向集成结构

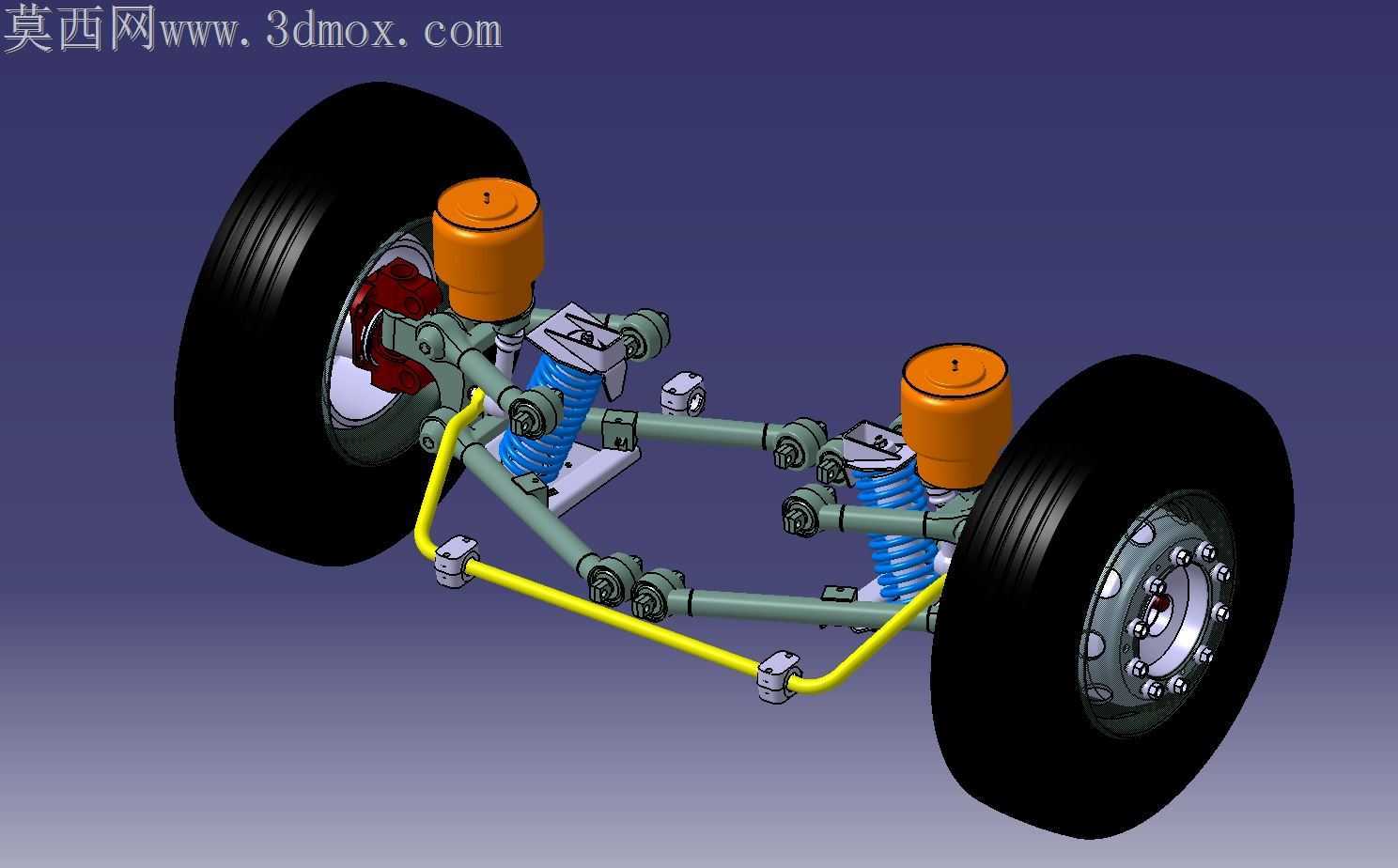

客车前桥长期承受满载交变载荷与频繁转向冲击，传统钢板弹簧悬架在铺装路面的滤震表现很难匹配高端客运的乘坐舒适性要求，同时转向拉杆与悬架部件的运动干涉问题，一直是底盘装配阶段最容易出现返工的隐患点。这套集成结构把空气弹簧、减震阻尼筒、转向梯形、横向稳定杆全部整合在工字梁式前桥本体上，空气弹簧的上下安装座做了同轴度公差预留，安装面铣削出0.2mm的定位沉台，避免装配后气囊偏磨导致的早期漏气故障。转向节主销的衬套安装位预留了润滑脂通道的走管空间，不会和周边的减震器固定支架产生空间干涉，横拉杆的球头销安装角度做了3度的外倾补偿，匹配前轮前束参数设定的同时，能在车轮上下跳动时把轮距变化量控制在工程允许的极小范围内，减少轮胎偏磨的概率。横向稳定杆的吊杆连接点选在转向节臂的加强筋位置，没有直接固定在桥壳本体上，能把侧倾时的抗扭力矩直接传递到车轮端，减少桥壳承受的附加弯矩，稳定杆的衬套卡箍做了翻边强化，避免长期颠簸后卡箍松旷产生异响。空气弹簧的顶部支架集成了减震器的上安装点，减少了单独支架的焊接工序，支架的焊缝位置避开了应力集中的转角处，焊后做抛丸处理消除焊接应力，能应对客运车辆动辄数十万公里的运营工况。转向横拉杆的杆身采用空心钢管设计，在保证抗弯强度的前提下降低了非簧载质量，球头的防尘罩安装槽做了环形凸起，避免高速行驶时防尘罩被气流掀脱进水进灰。这套结构在装配时不需要额外做复杂的工装定位，各个部件的安装孔位都做了防错设计，错装时螺栓无法顺利穿入，能大幅降低底盘装配线的人工出错率，也方便后期维保环节的部件快速更换，不需要对周边结构做破坏性拆解。
