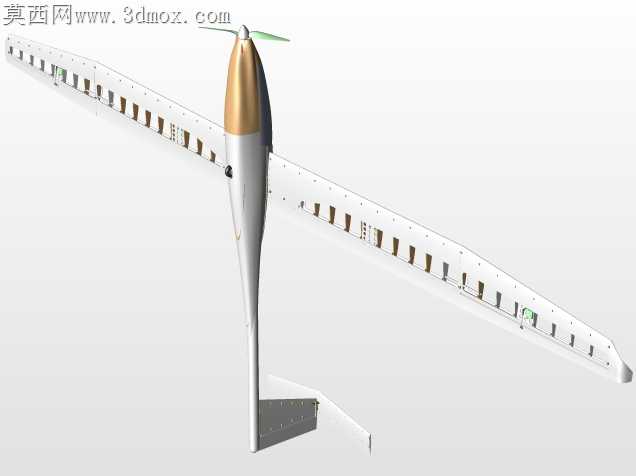

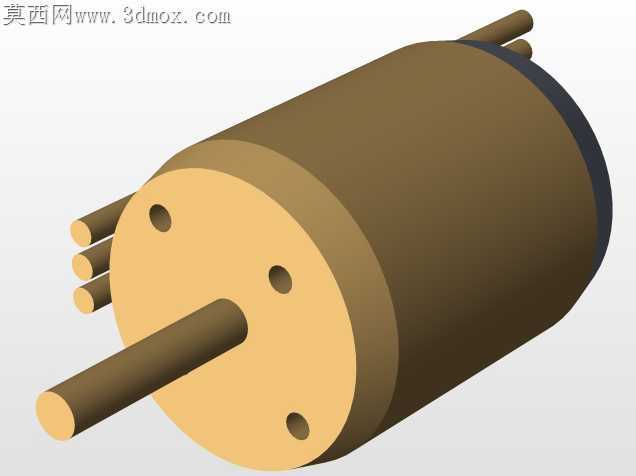

WF84遥控电机配套航模机身框架结构

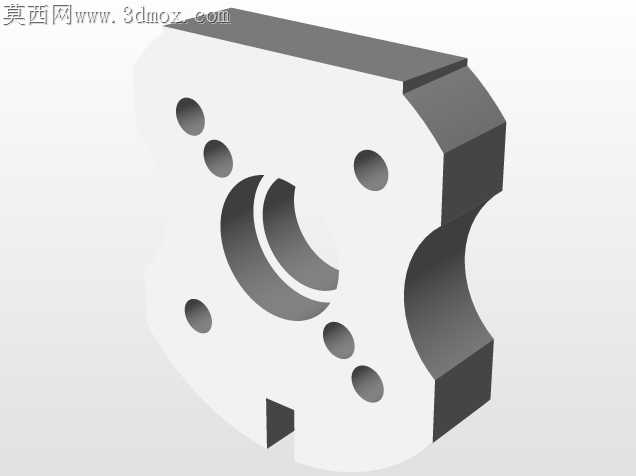

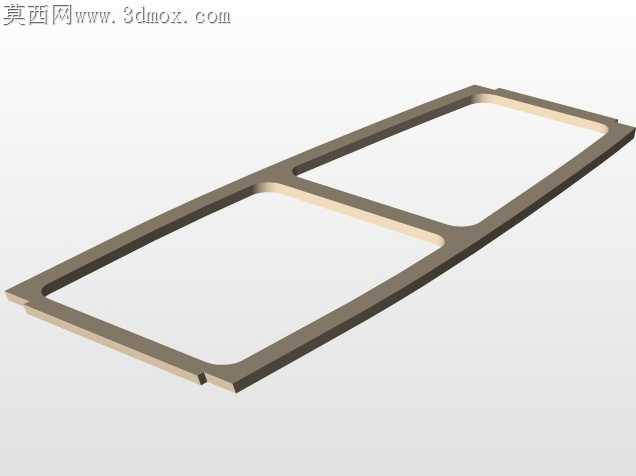

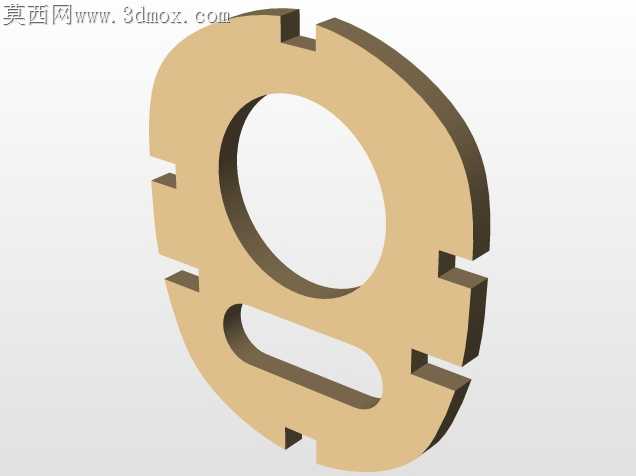

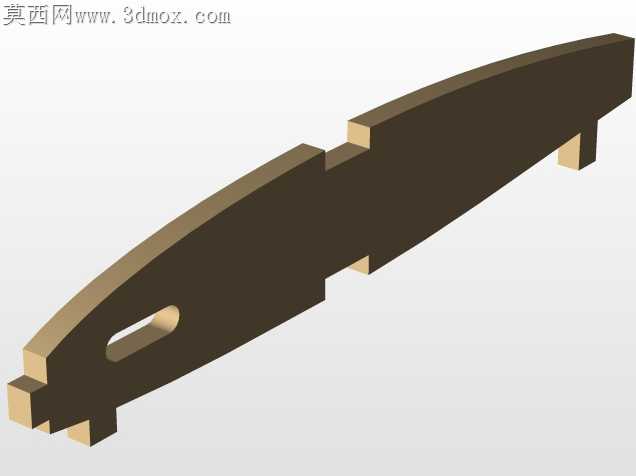

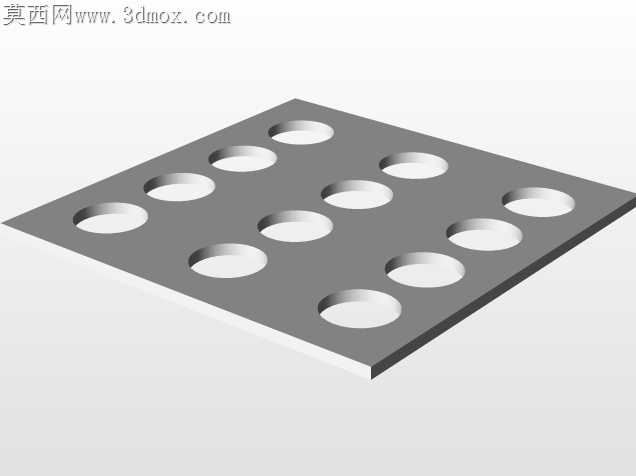

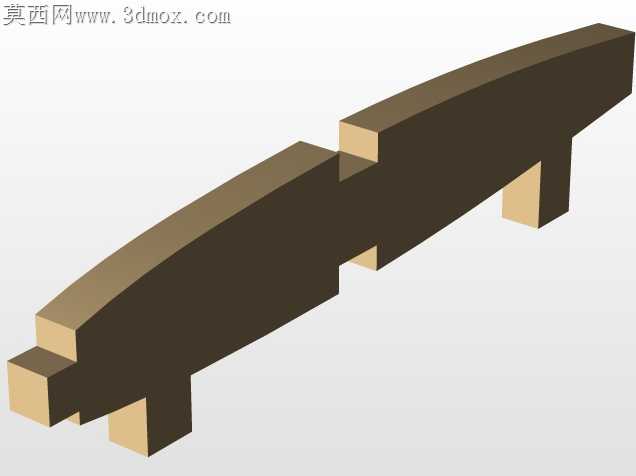

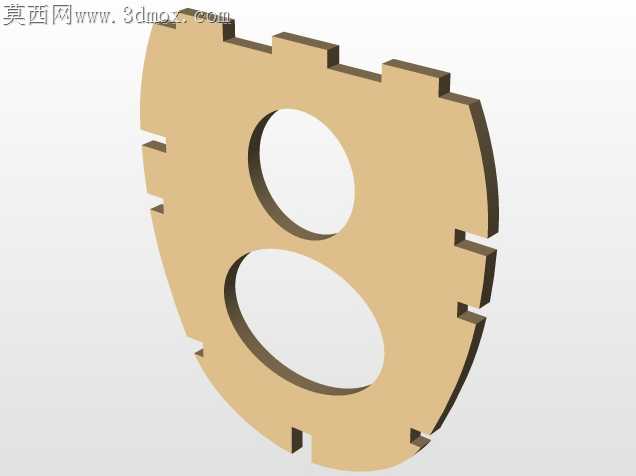

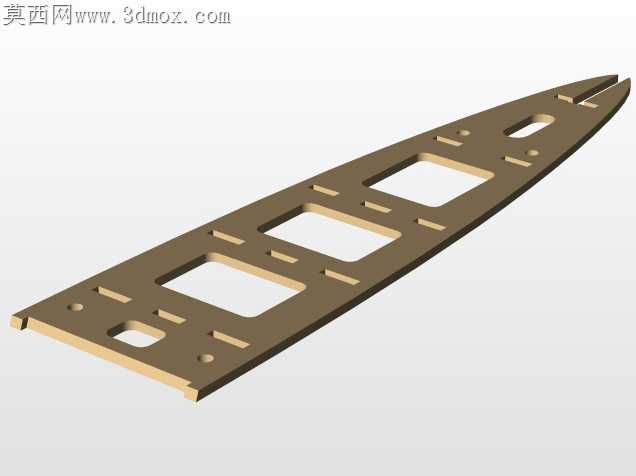

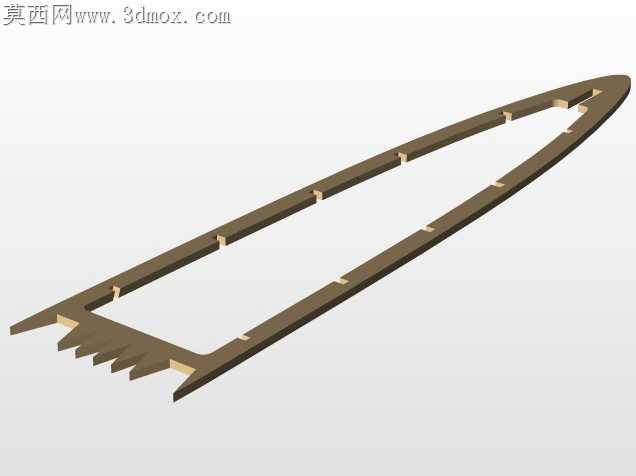

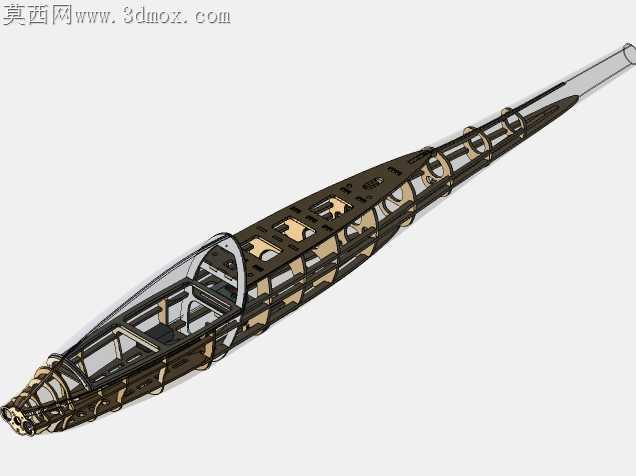

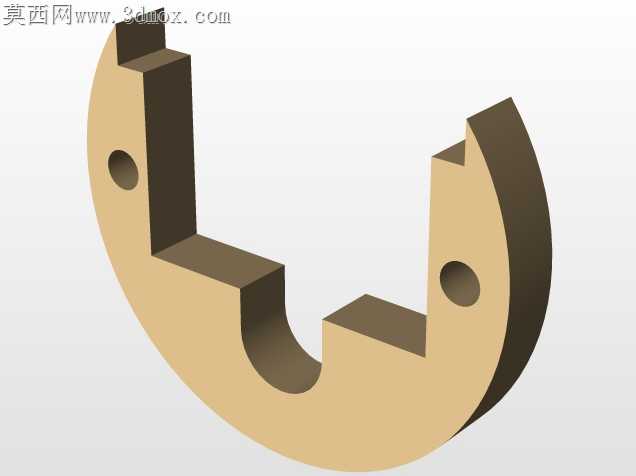

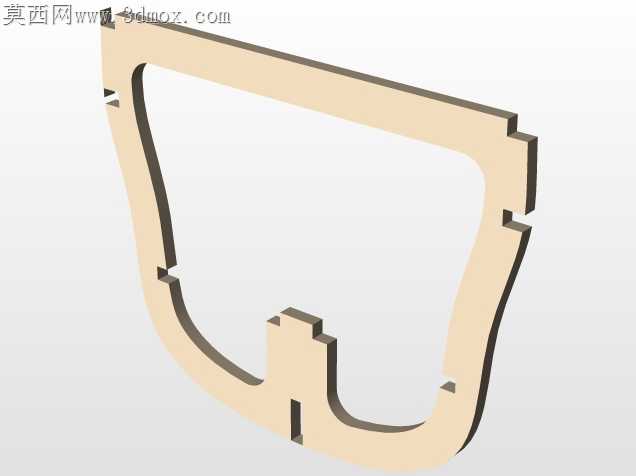

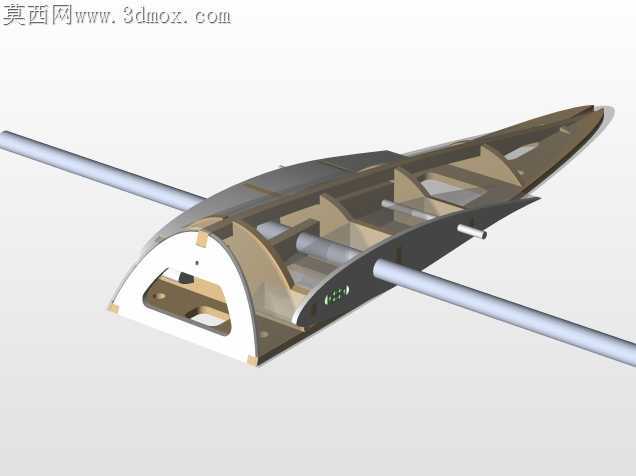

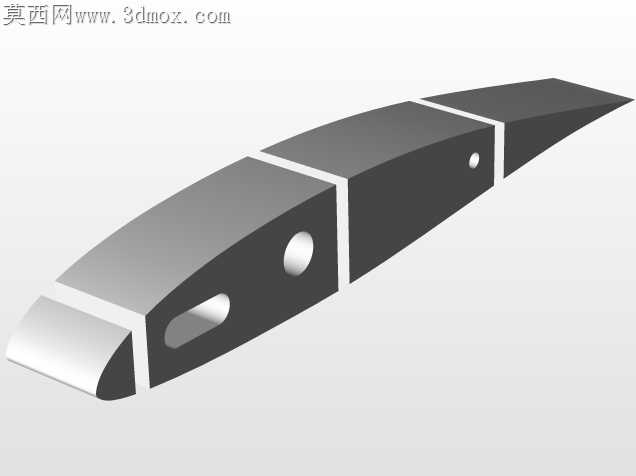

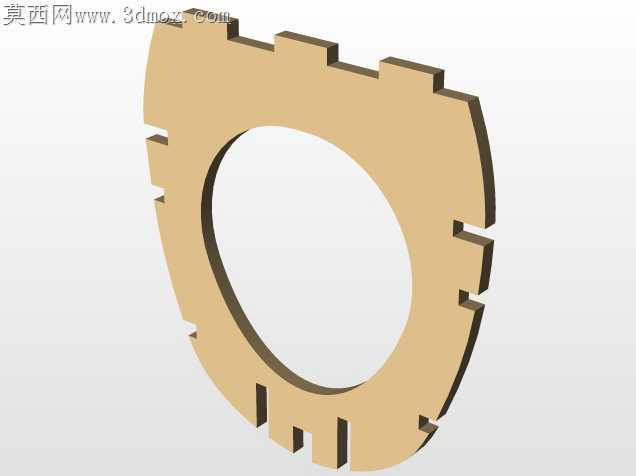

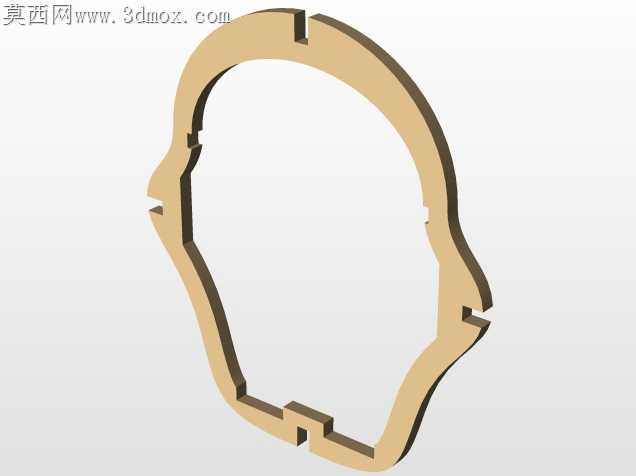

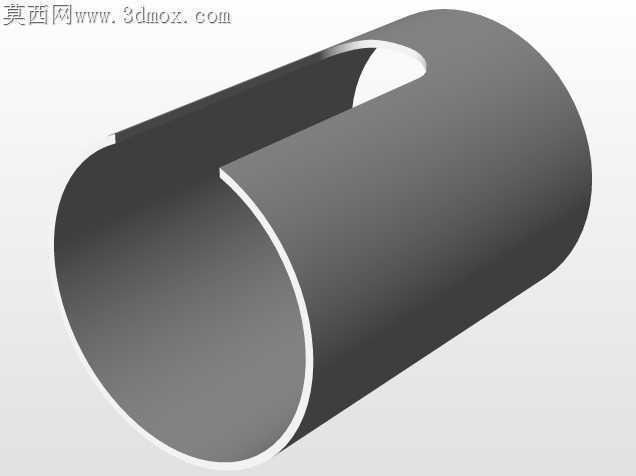

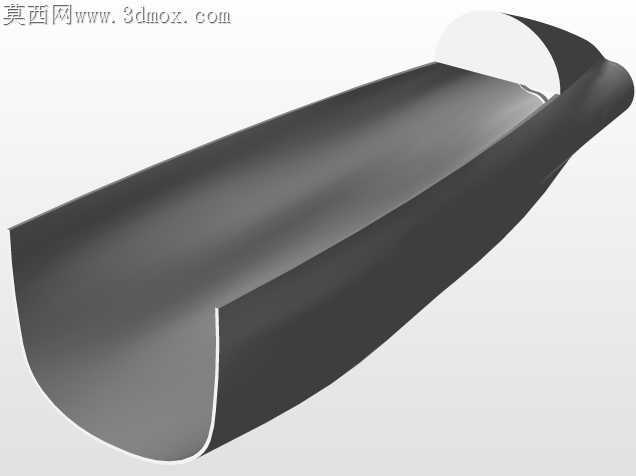

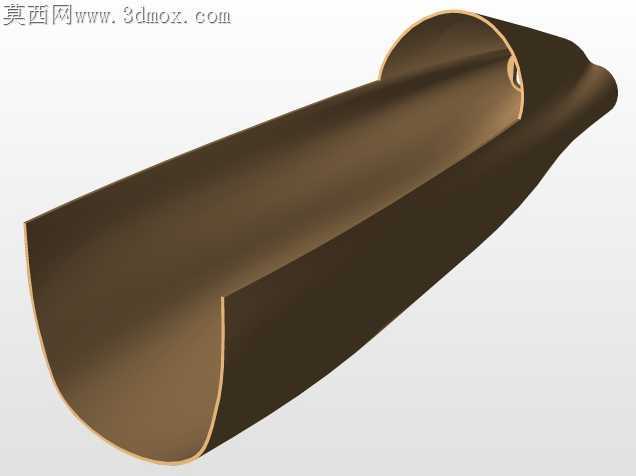

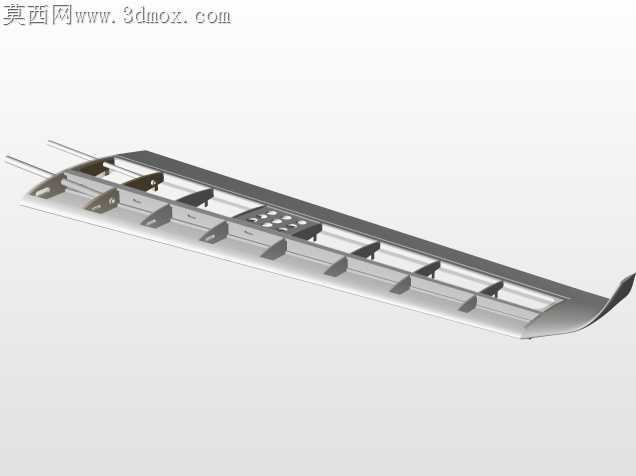

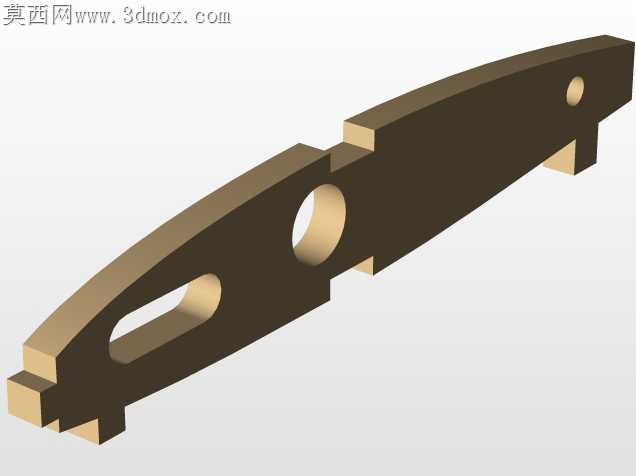

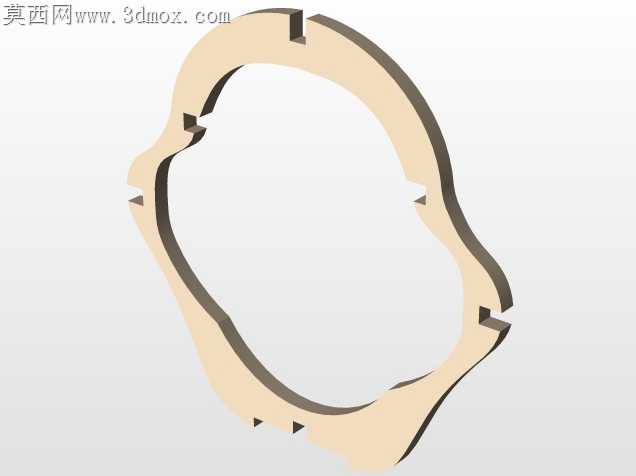

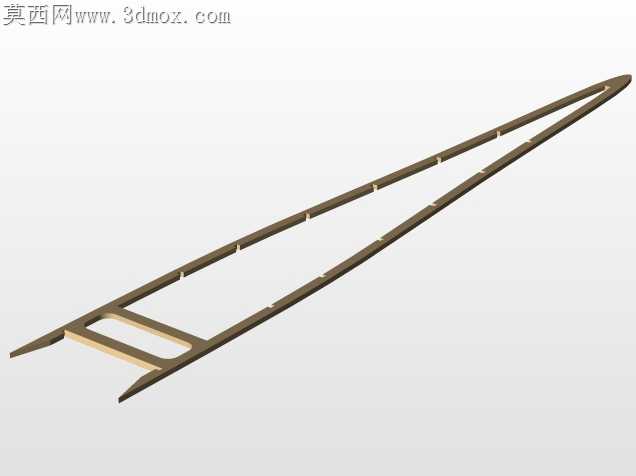

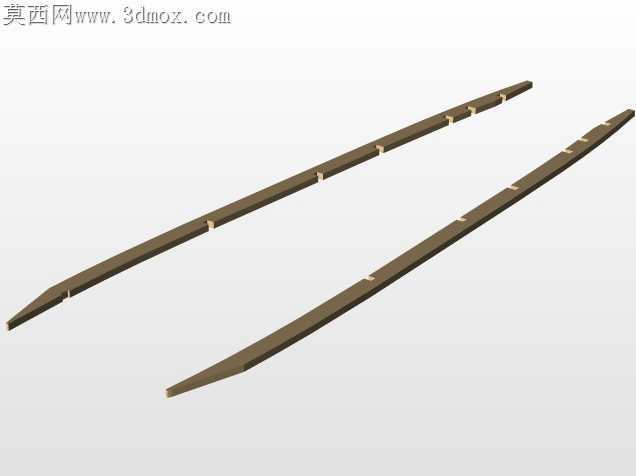

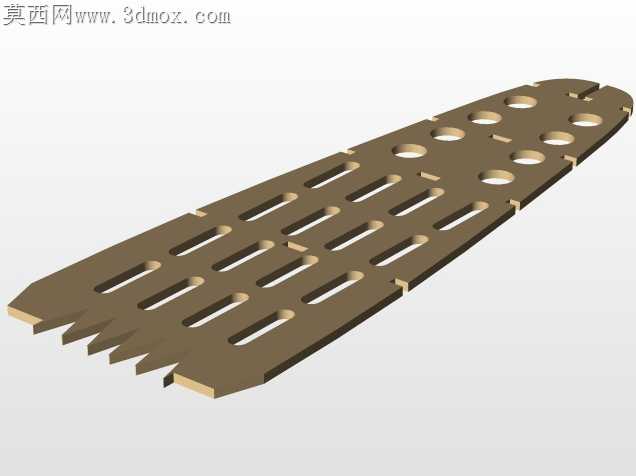

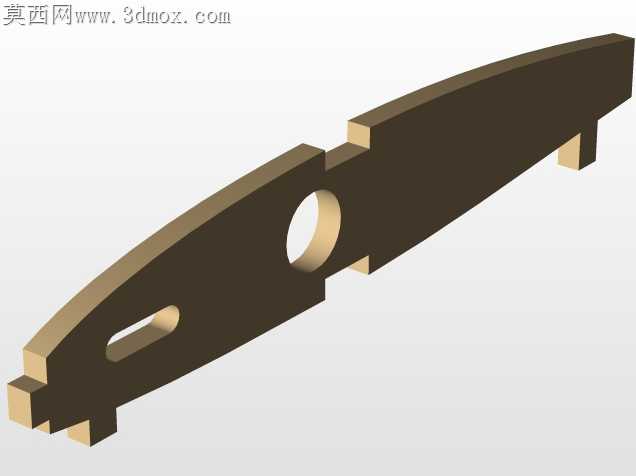

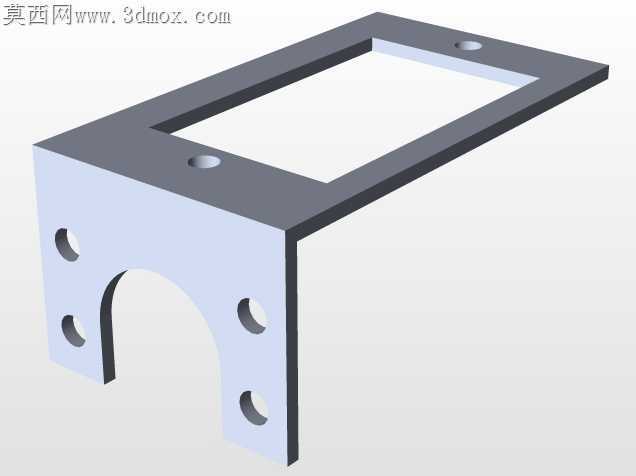

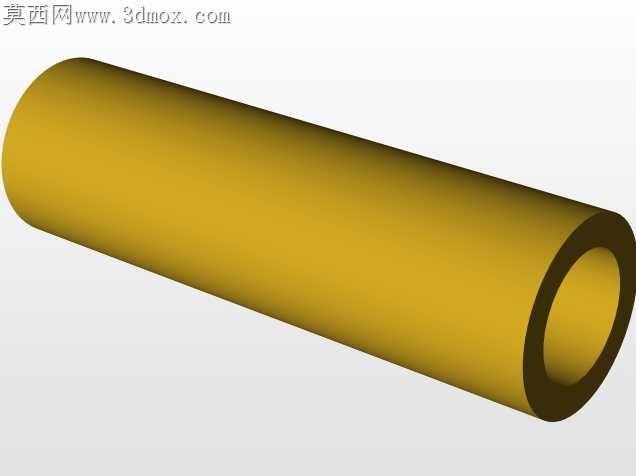

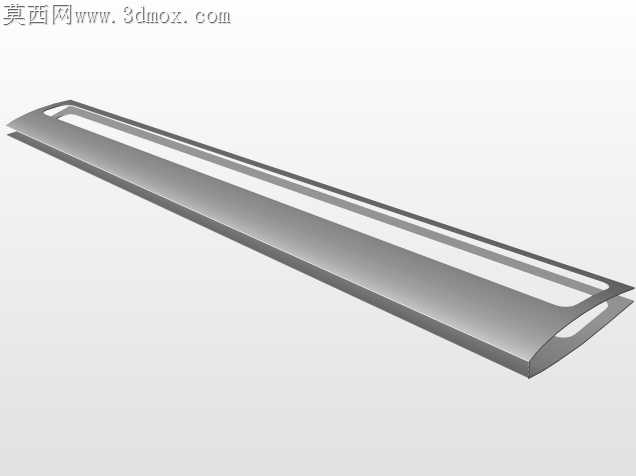

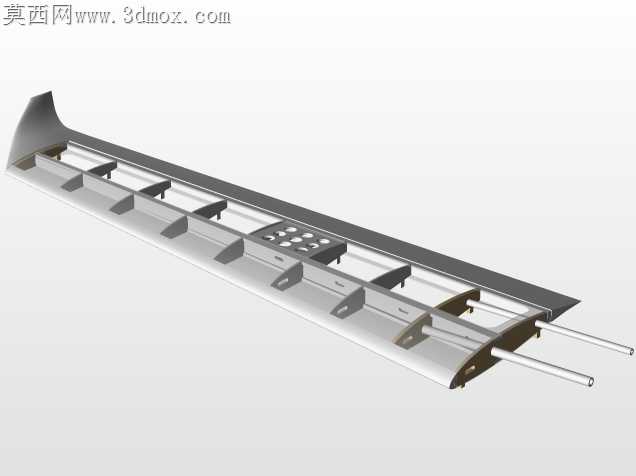

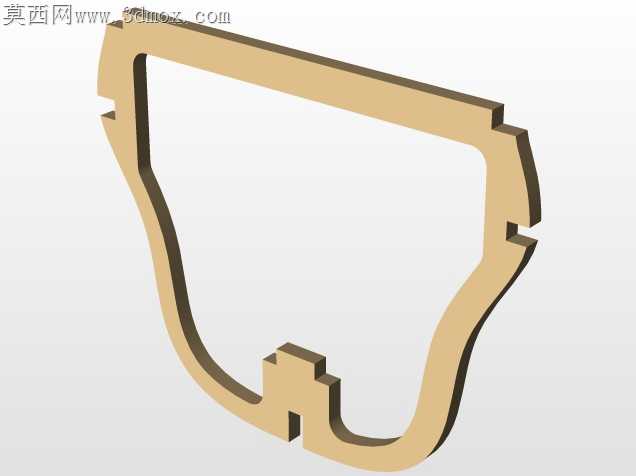

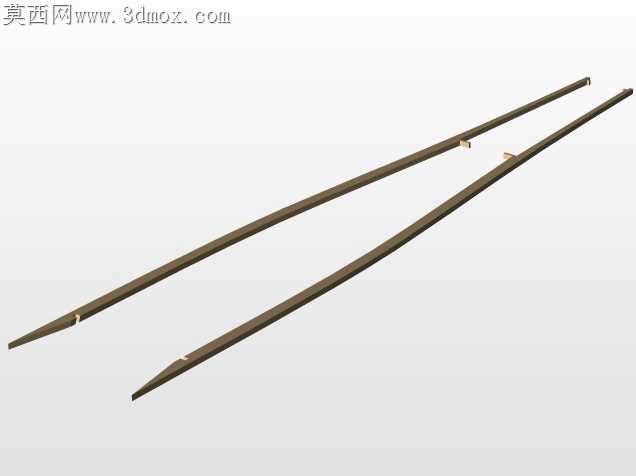

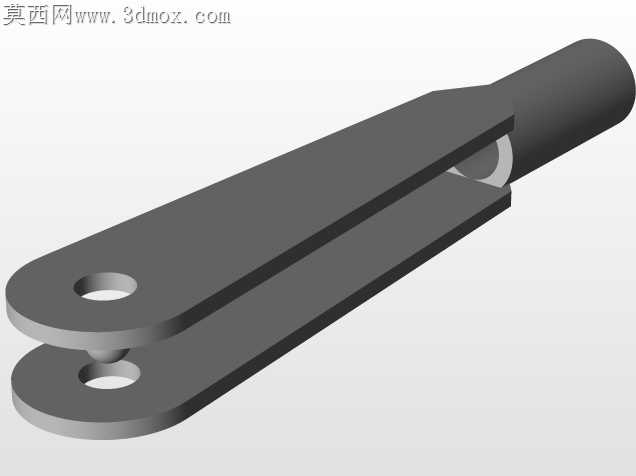

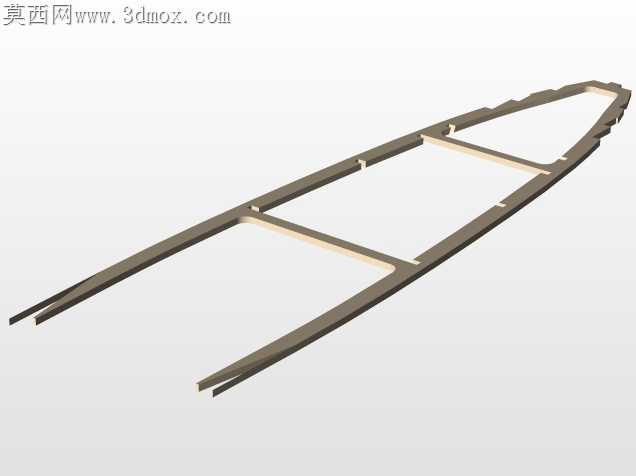

航模机身加工最容易踩的坑，是蒙皮贴合后骨架受力不均引发的飞行震颤，这套适配WF84 RC电机的长条形机身骨架，从加工适配角度把量产和手工组装的公差余量卡到了毫米级。细长锥状的机身沿轴向排布的环形隔框，没有采用等距排布的偷懒设计，靠近电机安装位的前舱隔框间距压缩到12毫米，每片隔框上预留的碳杆穿槽做了0.2毫米的单边扩孔，既不会因为间隙过大导致碳杆滑动松脱，也能避免手工粘接时胶层堆积挤死装配位，隔框边缘的倒角特意做了15度斜切，蒙皮热缩时不会被锐边割破，热缩后胶面能顺着斜面铺满粘接面，不会出现局部脱胶鼓包的问题。机身侧面的纵向主梁采用了变截面开槽设计，前半段受力集中的位置槽宽收窄，保留更多主梁截面承力，后半段尾翼安装位的槽位加宽，预留出舵机走线和舵角连杆的活动空间，不会出现连杆运动时蹭到骨架的卡顿问题。前舱的电机安装座和相邻隔框做了一体化的三角加强筋，没有额外增加独立的加强片，减少粘接面的同时，把电机运转时的高频振动顺着加强筋分散到三根纵向主梁上，避免振动集中在安装位导致螺丝松脱。尾段的细长尾管插接位，骨架内壁做了三道环形定位凸台，插入尾管时不用反复测量插入深度，推到凸台位置就能保证同轴度，凸台表面做了滚花纹理，涂胶后粘接强度比光滑内壁提升近四成，不会出现飞行中尾管偏转的问题。每片隔框上的镂空减重孔都做了圆角过渡，没有尖锐内角，激光切割时不会出现应力集中导致的板材隐裂，组装后哪怕做轻度的摔落测试，隔框也不会从镂空位置开裂。机身侧面的设备舱开口边缘做了翻边加强，不用额外粘贴轻木片补强，安装电调、接收机的时候，设备边缘不会刮蹭到开口造成板材掉渣，翻边的高度刚好和蒙皮内表面齐平，热缩蒙皮后开口位置不会出现凹陷。所有需要打螺丝的安装位，都在骨架背面预埋了1毫米厚的胶合板衬片，不用在组装时临时找垫片加固，拧螺丝的时候不会把轻木骨架拧裂，螺丝的握持力也能满足电机、舵机的固定需求，不会出现飞行中部件移位的问题。
