不锈钢耐高温网链式输送设备结构

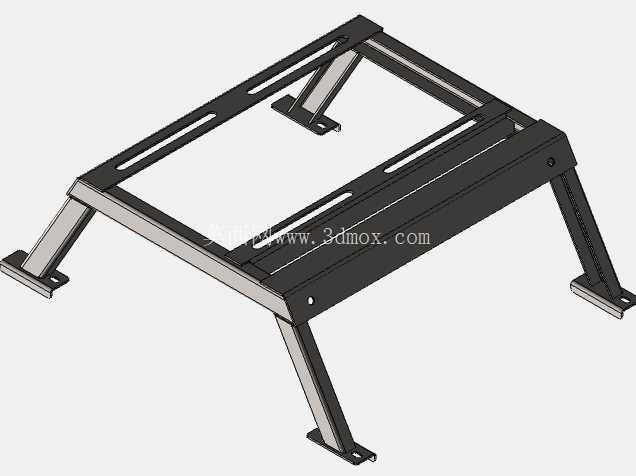

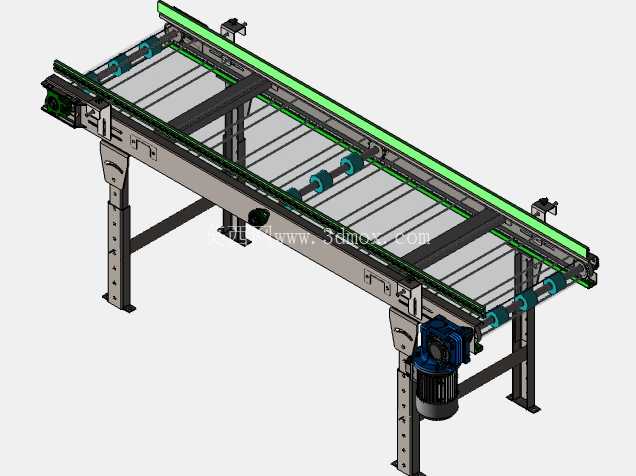

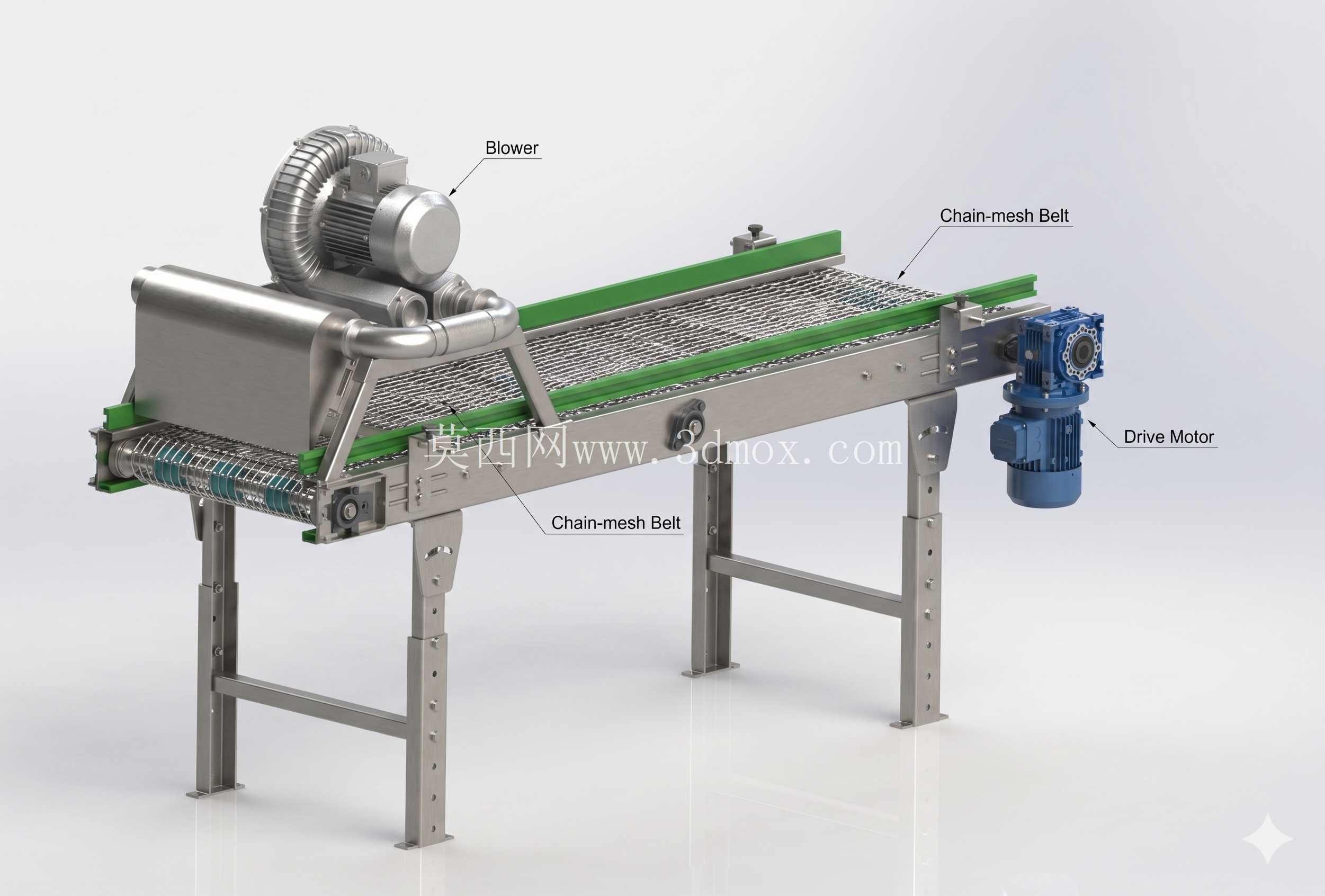

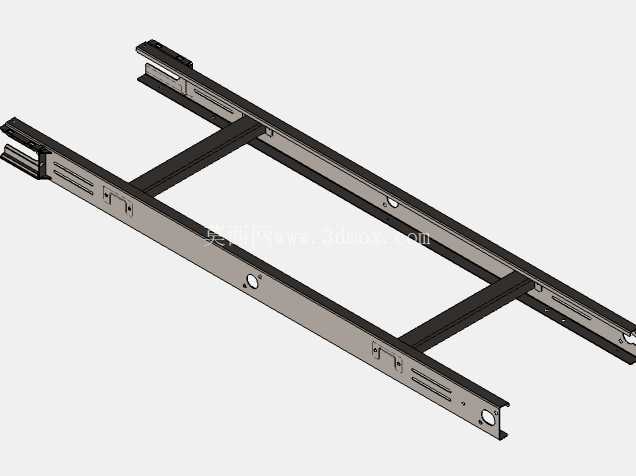

　　这款网链输送结构的设计初衷，是解决热加工、清洗、沥干类工序中普通皮带、板式输送机无法适配的工况痛点，目前在食品烘烤、五金铸件冷却、果蔬清洗风干、热处理工件出料等场景中应用广泛。从结构布局来看，设备采用分体式支撑设计，四条带调节孔的不锈钢方管支腿可根据现场接驳的上下游设备高度差，在150mm范围内无级调整安装高度，支腿间设置横向连接方管强化整体刚性，避免长距离输送过程中机架出现共振偏移，支腿底部预留地脚安装孔位，可直接通过膨胀螺栓固定在车间硬化地面，也可搭配脚轮实现短距离工位移动。

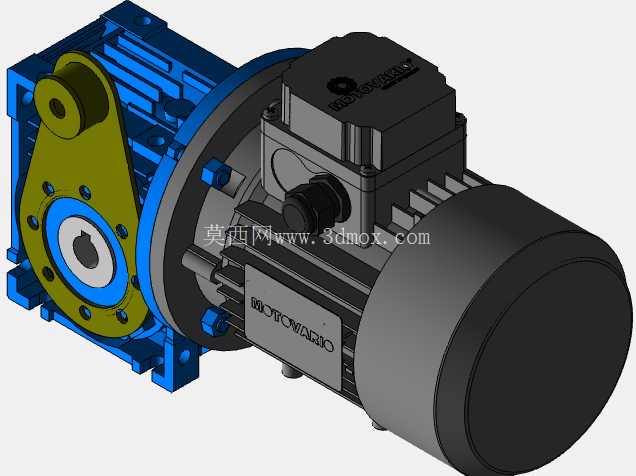

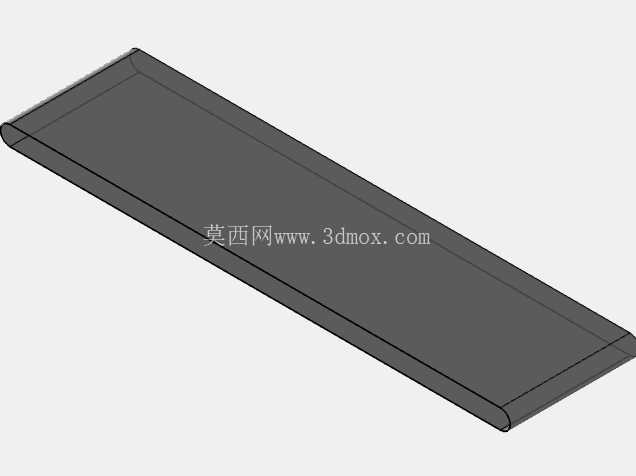

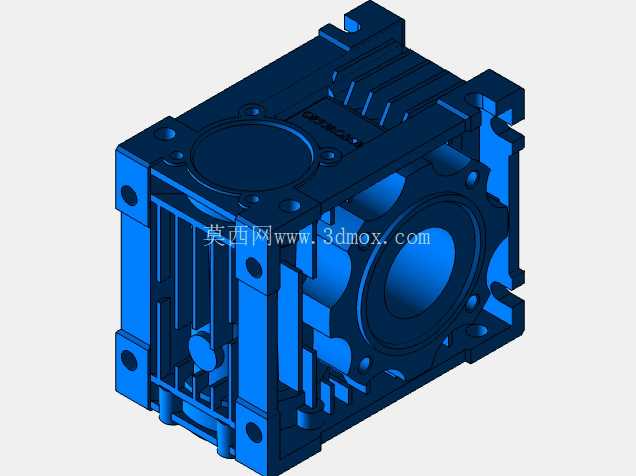

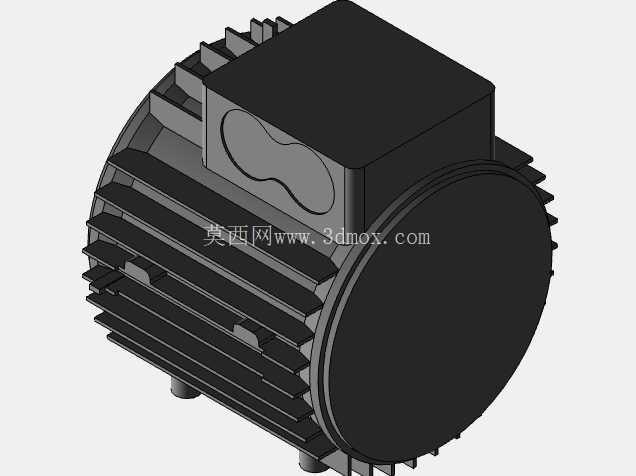

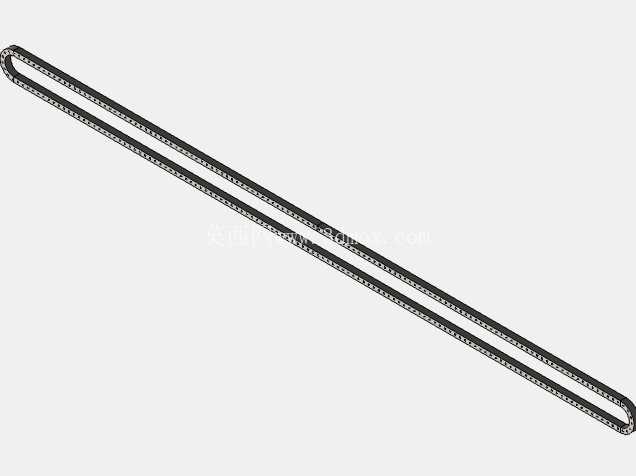

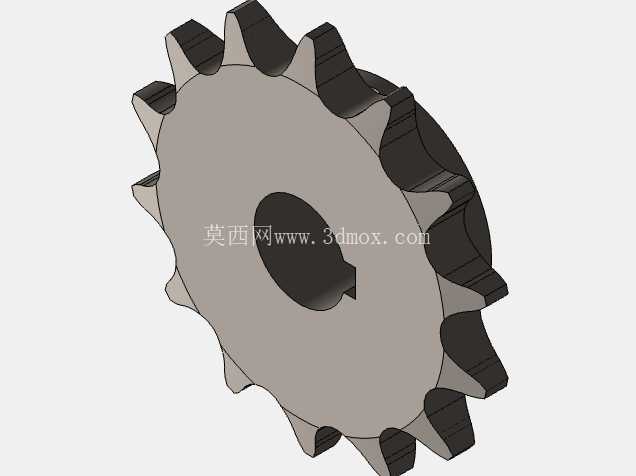

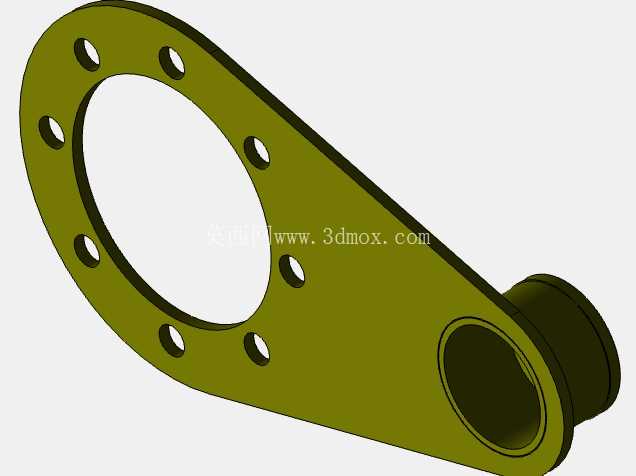

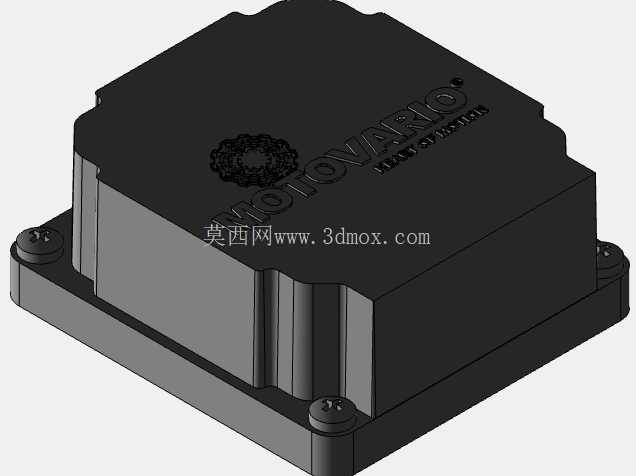

　　输送承载面采用不锈钢编织网链作为核心载体，网链的网孔间隙经过针对性选型，既可以保证输送过程中物料表面的液体、高温气流快速逸出，也能避免小尺寸工件从网孔掉落，网链两侧设置绿色高分子耐磨导向条，一方面限制网链运行过程中的横向窜动，另一方面减少网链与机架的金属摩擦损耗，降低运行噪音与维护频次。驱动端布置在设备出料侧，采用减速电机直驱链轮的传动方案，省去了中间皮带、联轴器等传动环节，传动效率更高，链轮与网链的啮合齿形经过修形处理，啮合过程更平稳，不会出现跳齿、卡滞问题，驱动电机的安装座设置腰型调节孔，可快速调整网链张紧度，补偿网链长期运行后的拉伸形变。

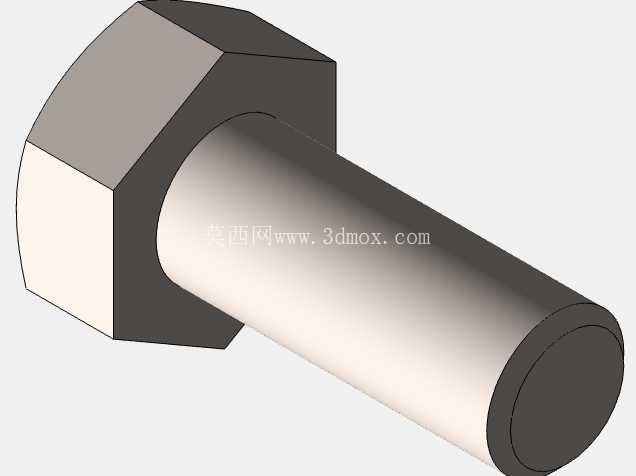

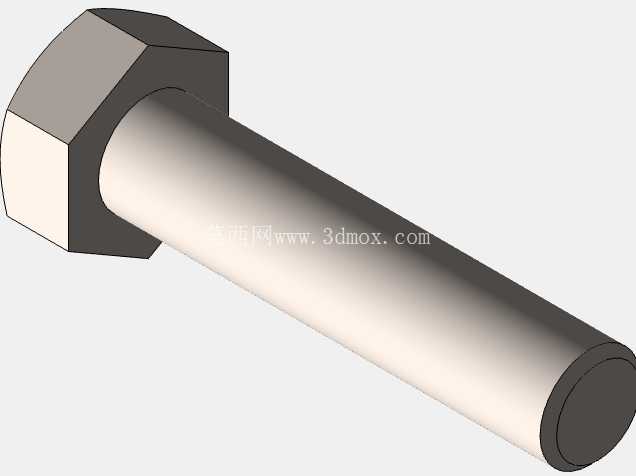

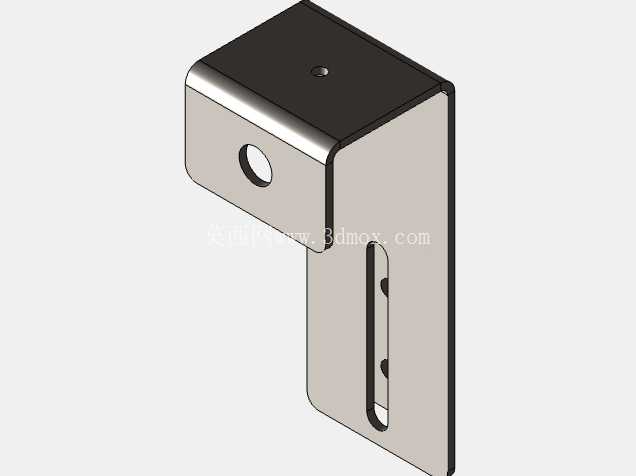

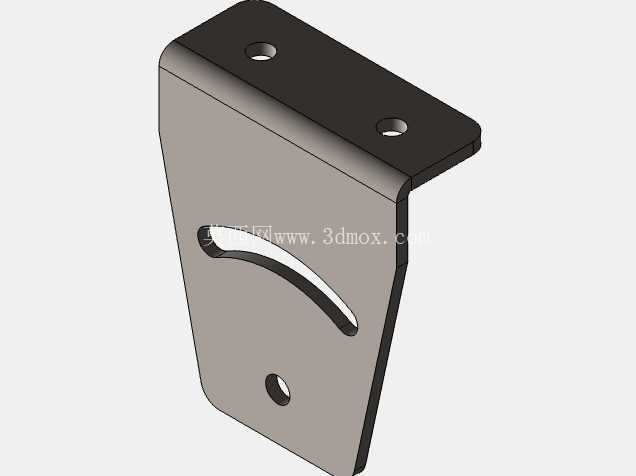

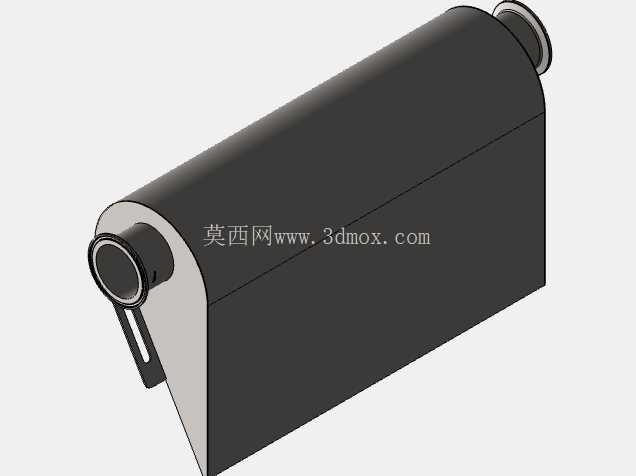

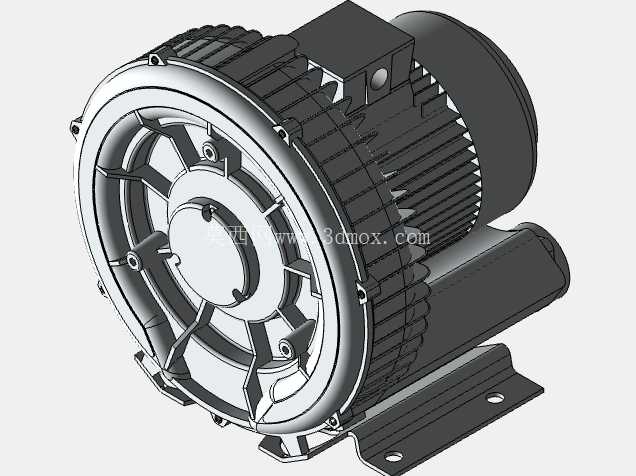

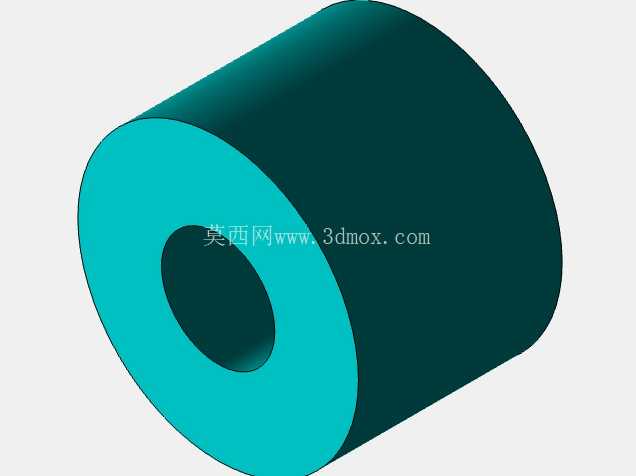

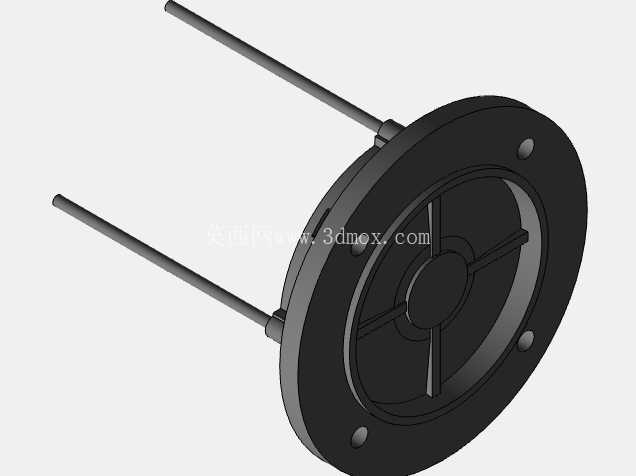

　　设备进料端上方集成了高压风刀与离心风机组件，风机出风口通过匀风腔连接到横跨网带宽度的风刀，可在物料输送过程中对其表面进行吹扫，去除表面浮尘、残留水渍或是快速降低工件表面温度，风刀的吹风角度可通过支架上的锁紧旋钮调整，适配不同高度、不同形态的物料吹扫需求。网链的回程段设置多组托辊支撑，避免网链在自重与物料重量作用下出现下垂剐蹭机架，托辊采用不锈钢轴搭配尼龙辊面，转动阻力小且不会对网链背面造成磨损。从安装边界来看，设备整体宽度控制在1.2米以内，长度可根据产线需求进行模块化拼接，单段标准长度为2米，现场安装时无需复杂焊接作业，通过螺栓即可完成多段拼接，适配不同车间的场地布局。

　　在材质选择上，与物料接触的网链、机架、风刀部件均采用304或是316不锈钢材质，可在-50℃到1000℃的温度区间内稳定运行，不会因高温出现形变、氧化掉皮问题，也可适配弱酸弱碱类清洗工况，不会出现锈蚀污染物料的情况。设计过程中特意将所有传动部件都布置在机架外侧，日常维护时无需拆解输送面即可完成润滑、易损件更换作业，设备的运行速度可通过搭配的调速器在0.1m/s到0.5m/s范围内调整，匹配不同工序的节拍需求，比如在冷却工序可适当降低运行速度延长冷却时间，在物料转运输送环节可提高速度提升转运效率。网链的两侧挡板高度设置为100mm，可防止输送过程中物料从侧边掉落，挡板与网链之间预留3mm间隙，避免运行过程中出现剐蹭卡料。
