模块化网面输送皮带结构设计

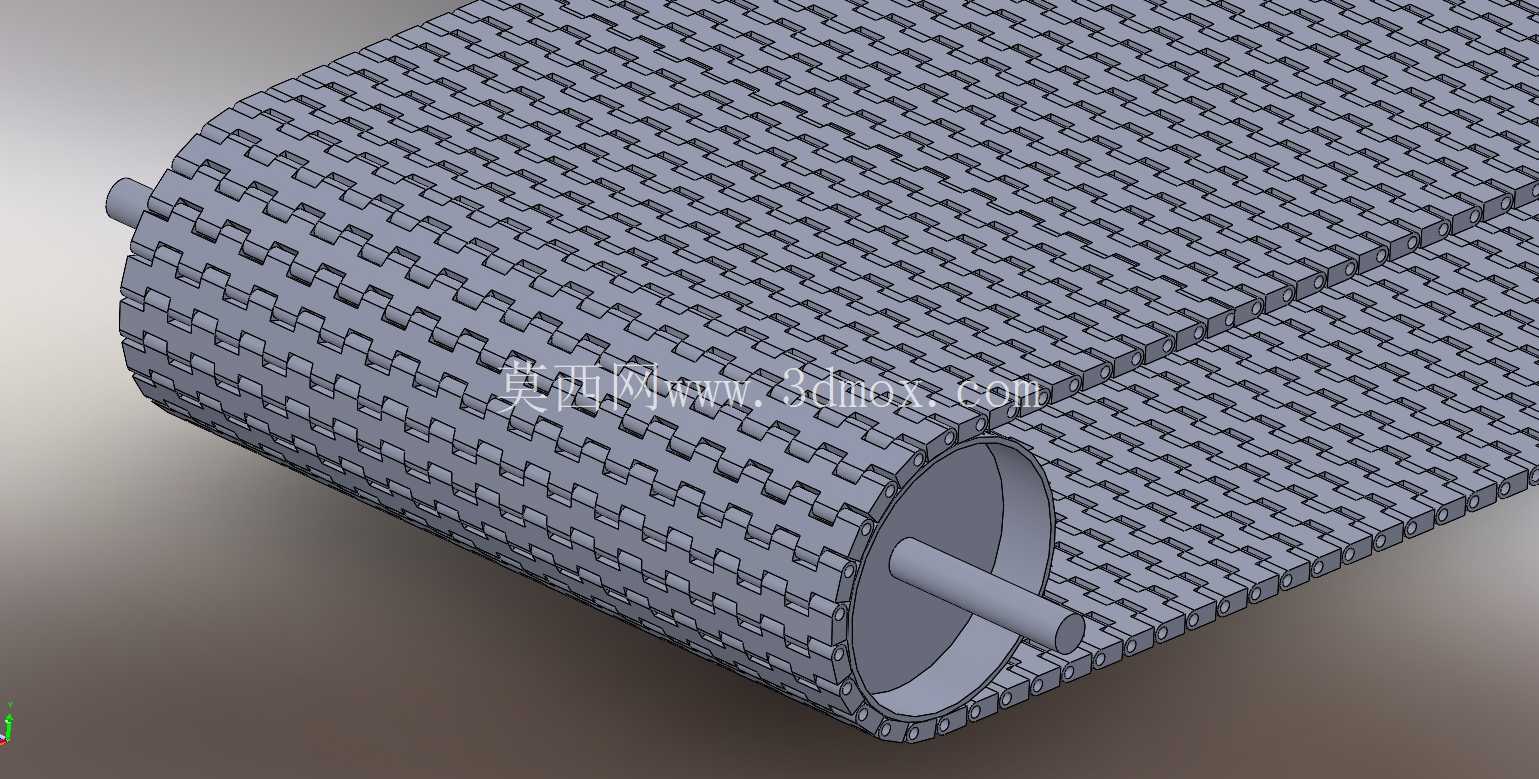

　　在连续物料输送场景中，传统一体式橡胶皮带存在局部破损需整体更换、耐油污耐磨损性能不足、镂空率无法适配散料沥水/烘干工序等痛点，这款模块化拼接式输送皮带的结构设计，正是针对这类工程实际需求展开。从结构组成来看，整套输送单元包含两端的传动辊筒、张紧侧辊以及拼接式网面带体，辊筒采用中空轴端设计，轴伸长度预留了标准轴承座与链轮安装的配合余量，安装时可直接适配常规输送机机架的侧梁安装孔位，无需额外加工转接法兰。

　　带体采用单元模块互锁拼接的结构逻辑，单个模块为硬质耐磨材质的注塑成型件，模块之间通过侧边的卡扣结构横向、纵向双向锁合，拼接完成后形成连续的网状承载面，网孔的尺寸经过匹配设计，既可以保证散状物料输送过程中不会从网孔掉落，又能预留足够的通透空间，适配食品加工行业的物料沥水、涂装工序的漆液滴落、热处理工序的热风流通等特殊工艺需求。设计过程中重点考量了带体与辊筒的配合精度，带体内侧的拼接凸起刚好嵌入辊筒表面的定位凹槽内，运行过程中不会出现皮带跑偏的问题，相比传统光滑辊面搭配橡胶皮带的结构，省去了皮带纠偏装置的安装空间，也降低了日常运维的调整频次。

　　安装边界方面，整套输送结构的宽度可通过增减横向拼接的模块数量灵活调整，长度方向可通过增减纵向拼接的模块组适配不同的输送距离，两端辊筒的中心距预留了5%到8%的张紧调节余量，安装时可通过张紧螺栓调整带体的预紧力，保证传动过程中不打滑、不跳齿。从实际应用场景来看，这类模块化网面皮带可广泛应用在果蔬清洗生产线、五金件电镀输送线、高温工件冷却输送线、包装线物料接驳等场景，相比传统皮带，当局部模块出现磨损或破损时，仅需拆卸更换对应位置的单个模块即可，无需整体更换整条皮带，大幅降低了运维成本与停机更换的时间。

　　结构设计时还考虑了转弯段的适配需求，模块之间的连接卡扣预留了一定的转动间隙，可根据输送线的转弯半径调整拼接角度，无需定制特殊的转弯皮带，进一步提升了部件的通用化程度。辊筒的轴端采用标准的圆轴配合键槽设计，可直接适配市面常规的减速电机输出轴连接，也可通过链轮、同步轮进行动力传递，适配不同的安装空间与动力布局需求。带体表面的网状结构采用平整的承载面设计，模块拼接处的高度差控制在0.2mm以内，输送纸箱、工装托盘等硬质底面工件时不会出现卡滞、颠簸的问题，输送细小散料时也不会出现卡料、漏料的情况。在承重设计上，单平米承载面的额定承重可达到常规轻型输送线的载荷要求，模块材质可根据使用场景选择耐温、耐腐蚀、食品级等不同材质，适配不同行业的工艺要求。
