数控机床可调式切削支撑工装结构

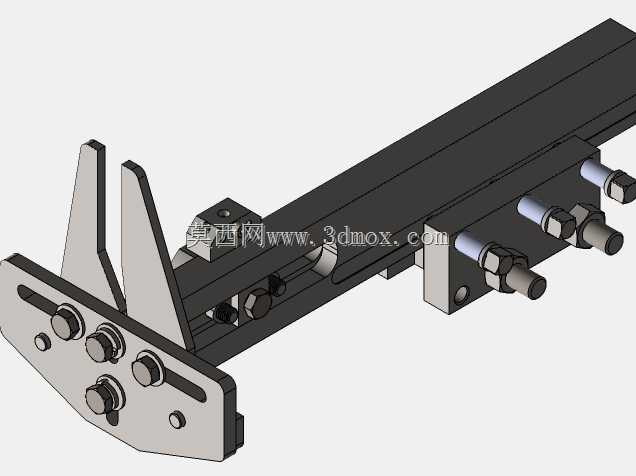

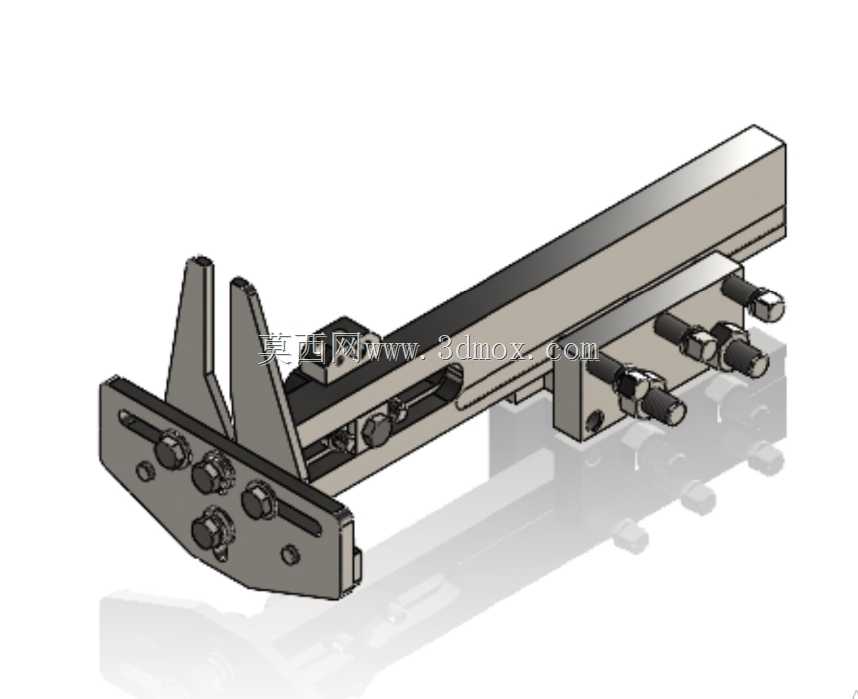

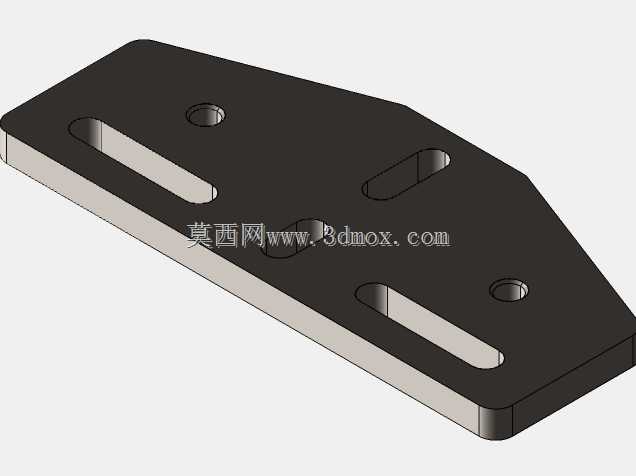

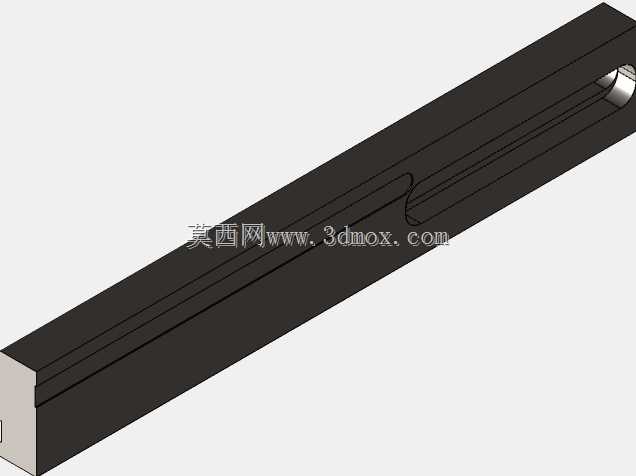

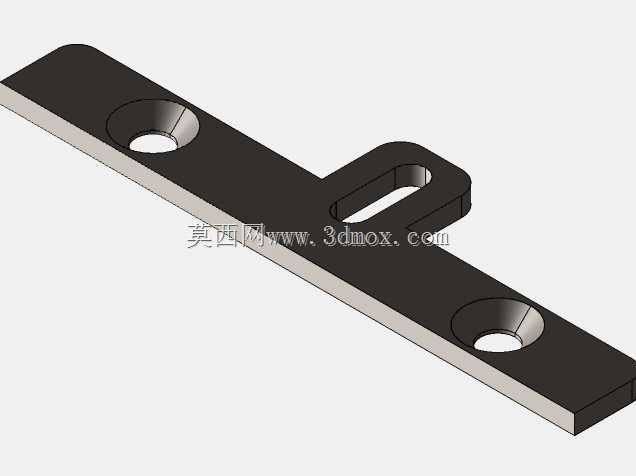

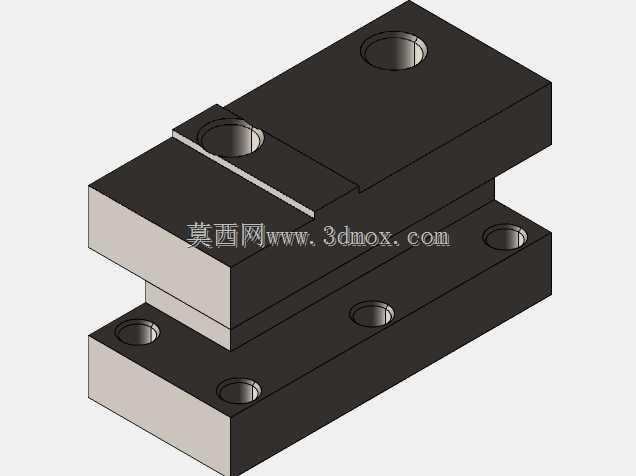

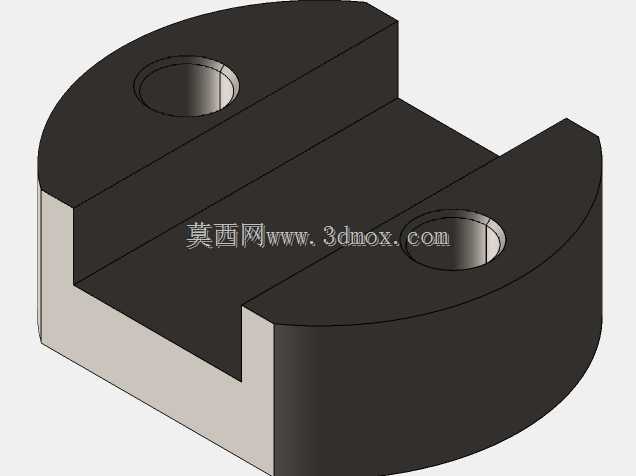

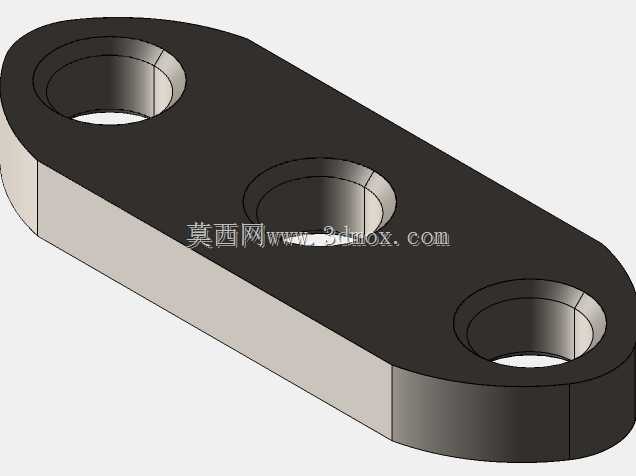

在数控切削加工场景中，长轴类、薄壁异形工件的切削振颤一直是影响加工精度的核心痛点，这款支撑工具正是针对这类加工痛点开发的机内辅助支撑结构，可直接安装在数控车床、立式加工中心的工作台T型槽或刀架侧装位，为加工过程中的工件提供稳定的侧向支撑，抵消切削力带来的工件形变与振纹。从结构设计来看，该支撑采用分体可调式布局，前端的叉形支撑头可根据工件外轮廓调整开合角度，配合多组锁紧螺栓实现支撑位置的无级调节，支撑接触面做了圆弧过渡处理，避免硬接触刮伤已加工工件表面；中部的长条形滑移导轨预留了多组调节腰孔，可根据工件装夹位置调整支撑点的轴向距离，适配不同长度、不同装夹悬伸量的工件加工需求；侧部的三组调节螺栓分别对应支撑高度、支撑预紧力、支撑角度的独立锁紧，调节完成后可通过防松螺母锁死，避免高速切削过程中支撑位置偏移。安装边界方面，该支撑的底座安装孔距适配常规机床工作台的标准T型槽间距，整体安装高度可在30mm至120mm区间调节，支撑头的最大开合角度为45度，可适配直径20mm至180mm的轴类、盘类工件支撑需求，无需对机床原有装夹结构做改造即可直接加装。设计过程中重点考量了切削工况下的受力特性，支撑主体采用高强度合金钢材质，关键受力面做了淬火处理，长期承受切削交变载荷也不会出现形变；衬套部位采用耐磨铜合金材质，降低调节过程中的磨损量，延长工装的整体使用寿命。实际应用中，该支撑可配合外圆车刀、切槽刀、铣刀等多种刀具使用，在加工细长轴时可将工件的切削振颤幅度降低70%以上，有效提升工件的表面加工质量，减少因振颤导致的刀具崩损问题；在汽车零部件的切削加工场景中，这类支撑工装也常用于半轴、转向拉杆等长轴类零件的精加工工序，稳定支撑工件的同时不会干涉刀具的走刀路径，支撑头的避让槽设计可让刀具在走刀至支撑位置附近时无需抬刀退避，减少加工辅助时间。
