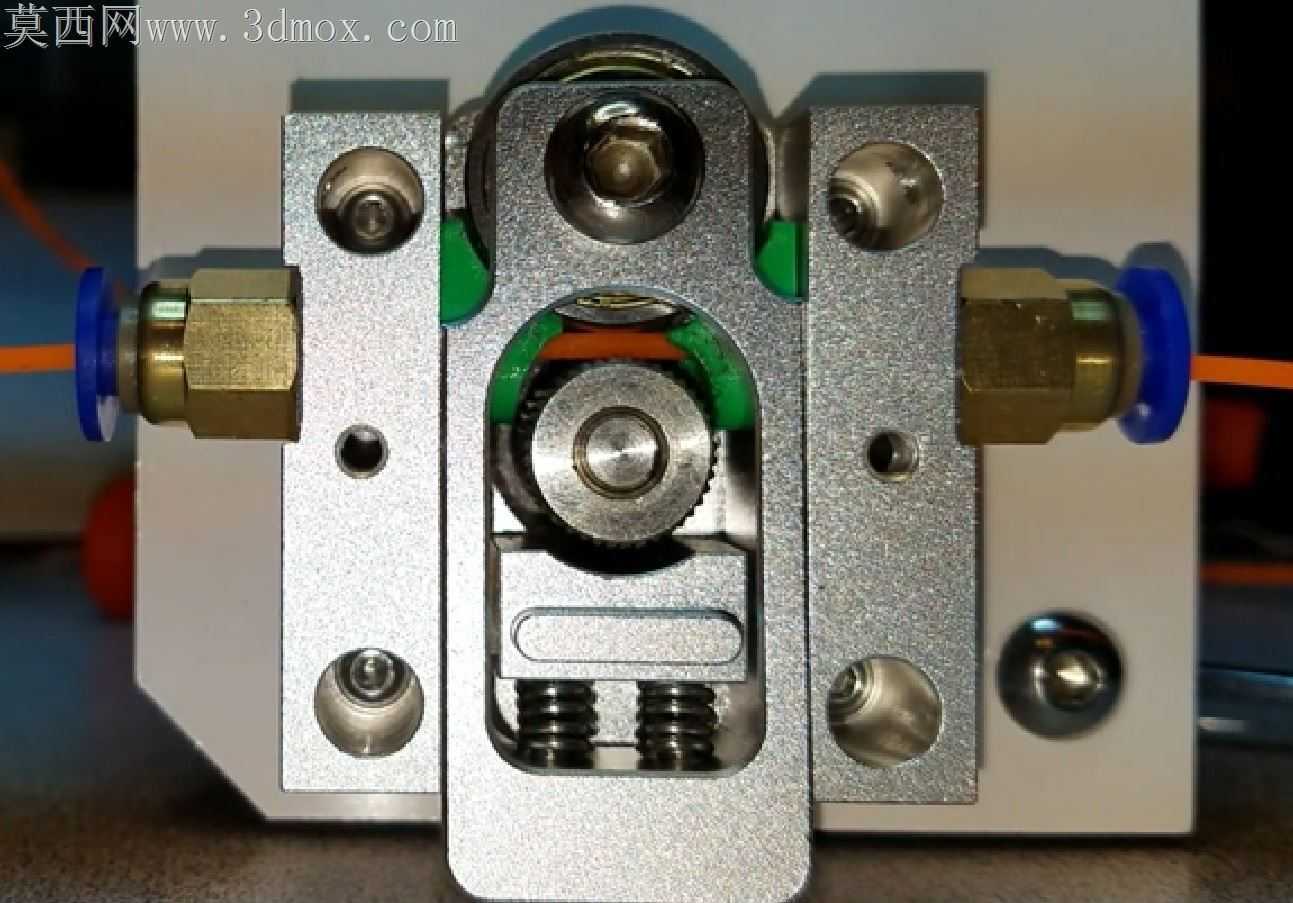

全金属牛头挤出机波顿灯丝导套结构

桌面级FDM设备挤出端送丝卡顿、跳步是长期困扰加工精度的核心痛点，尤其是柔性耗材进料时，丝材弯折卡滞、送丝轮咬合力不均的问题，往往出在导套与张紧机构的配合公差上。这套导套结构嵌在轴承张紧总成内部，没有采用常见的一体式导套设计，而是拆分出两个对称的小件做分体式导向，直接规避了长孔加工时内壁同轴度偏差带来的丝材摩擦阻力激增问题。两个导套小件的端面做了0.2mm的倒角过渡，不会在送丝路径上留下锐边刮削耗材表层，哪怕是TPU这类软质耗材高速送进时，也不会出现表层刮屑堆积堵头的情况。导套与安装座的配合选用H7/g6间隙配合，既不会因为间隙过大导致导套在送丝反作用力下窜动，也不会因为过盈装配压碎导套内壁的导向面，装配时不需要额外涂胶固定，靠侧边的紧定螺钉就能完成锁止，后期维护更换只需要拧出螺钉就能抽出导套，不用拆解整个挤出总成。导套的内孔做了镜面抛光处理，粗糙度控制在Ra0.8以下，丝材穿过时的摩擦阻力比普通钻孔导套降低近四成，配合两侧的弹簧张紧结构，送丝轮对丝材的压力能均匀传递到整段送丝路径上，不会出现局部压力过大压碎耗材、压力不足打滑丢步的情况。导套的出料端对准送丝轮与轴承的啮合切点，丝材从导套穿出后直接进入啮合区，没有多余的悬空段，哪怕是1.75mm直径的细耗材高速回抽时，也不会出现丝材弯折拱起的问题。绿色的密封件嵌在导套外侧的安装槽里，能挡住打印过程中飘入的粉尘和耗材碎屑，避免碎屑进入轴承张紧结构加剧磨损，长期运行也不会出现张紧力衰减的情况。两侧的快插接头与导套入口保持同轴，进料时耗材不会在接头处产生弯折阻力，哪怕是远程送丝的长管路配置，送丝阻力也能控制在合理区间。这套结构没有做多余的冗余设计，每个小件的功能都完全服务于送丝稳定性的提升，没有为了外观做不必要的曲面造型，所有棱角都做了去毛刺处理，装配时不会划伤操作人员，也不会在运行过程中剐蹭到周边的管线。
