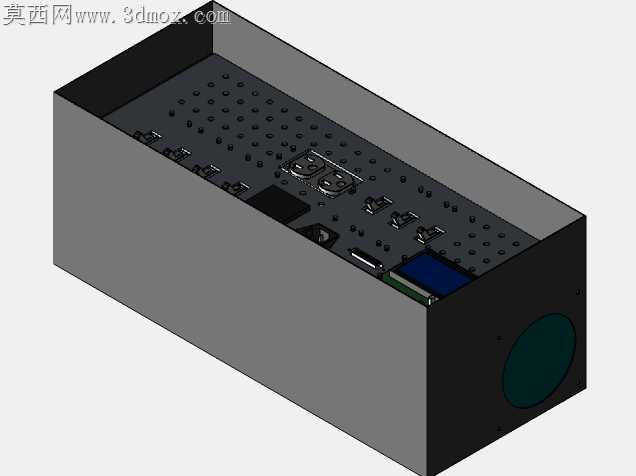

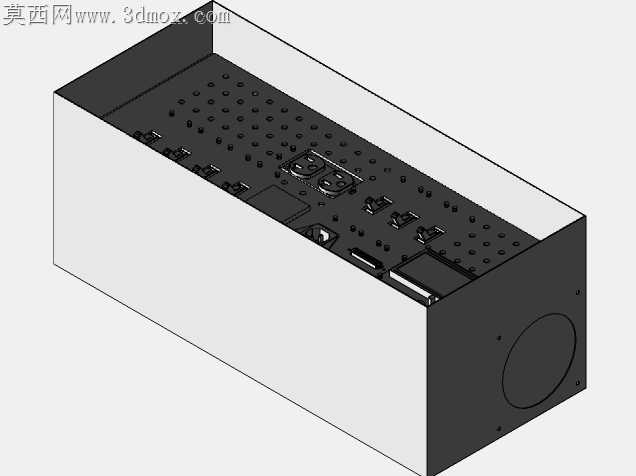

集成式数控设备电子控制箱封装结构

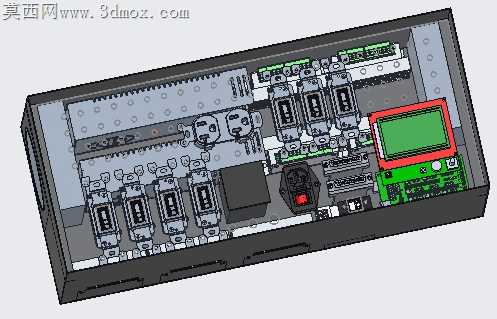

现场零散排布的数控控制元件极易受切削液飞溅、金属碎屑侵入导致引脚短路，搬运过程中接线拉扯松脱的故障占小型数控设备售后问题的三成以上，这款封装结构直接把所有控制元件整合进标准工具箱壳体，从根源上规避这类现场使用隐患。箱体内的继电器组排布特意错开了驱动板的散热风道，每只继电器的安装座预留了0.2mm的公差间隙，既方便插拔更换，又不会因为设备运行震动出现触点偏移。接线端子排沿着箱体侧壁的走线槽排布，强电弱电的走线槽之间留了3mm的隔离筋，避免信号干扰导致的步进电机丢步问题。带红框的显示屏安装位做了嵌入式沉台，屏幕表面和箱体面板齐平，搬运过程中不会因为磕碰刮花屏幕表面，沉台边缘的密封胶槽可以嵌入薄橡胶条，达到基础的防尘防泼溅效果。红色急停按钮特意布置在箱体右上角的操作顺手位置，按钮突出面板的高度控制在12mm，既方便紧急情况下快速按压，又不会因为搬运过程中的误碰触发停机。箱体内部的螺丝固定柱全部做了加强筋处理，对应GRABCAD标准螺丝的安装深度留了3mm的余量，不会出现螺丝拧穿箱体面板的问题。驱动板的安装位置下方预留了10mm的悬空空间，配合箱体底部的散热格栅形成自然对流风道，长时间连续运行也不会出现驱动芯片过热降频的问题。电源模块单独布置在箱体左侧的独立隔舱里，和信号控制板完全隔开，避免电源纹波干扰温度传感器、限位开关的信号采集。箱盖和箱体的配合处做了错位止口结构，合上箱盖之后不会出现缝隙过大进灰的问题，提手位置的安装座做了加厚处理，装满所有元件之后整箱重量接近五公斤，提手座不会因为长期提拉出现开裂。每个元件的安装位都做了防呆设计，反方向的元件无法装入固定座，现场组装的时候不需要反复对照接线图核对位置，能大幅缩短设备的现场安装调试周期。走线槽内预留了足够的线长余量，后期更换单个元件的时候不需要拆掉整束线缆就能完成操作，维护效率比零散排布的结构提升六成以上。箱体面板上的按钮、接口位置都做了标识刻印的预留位，后期可以直接激光刻印功能标识，不需要额外粘贴标签，避免长期使用标签磨损脱落导致的操作失误。
