摩托车盘式浮动刹车制动盘结构

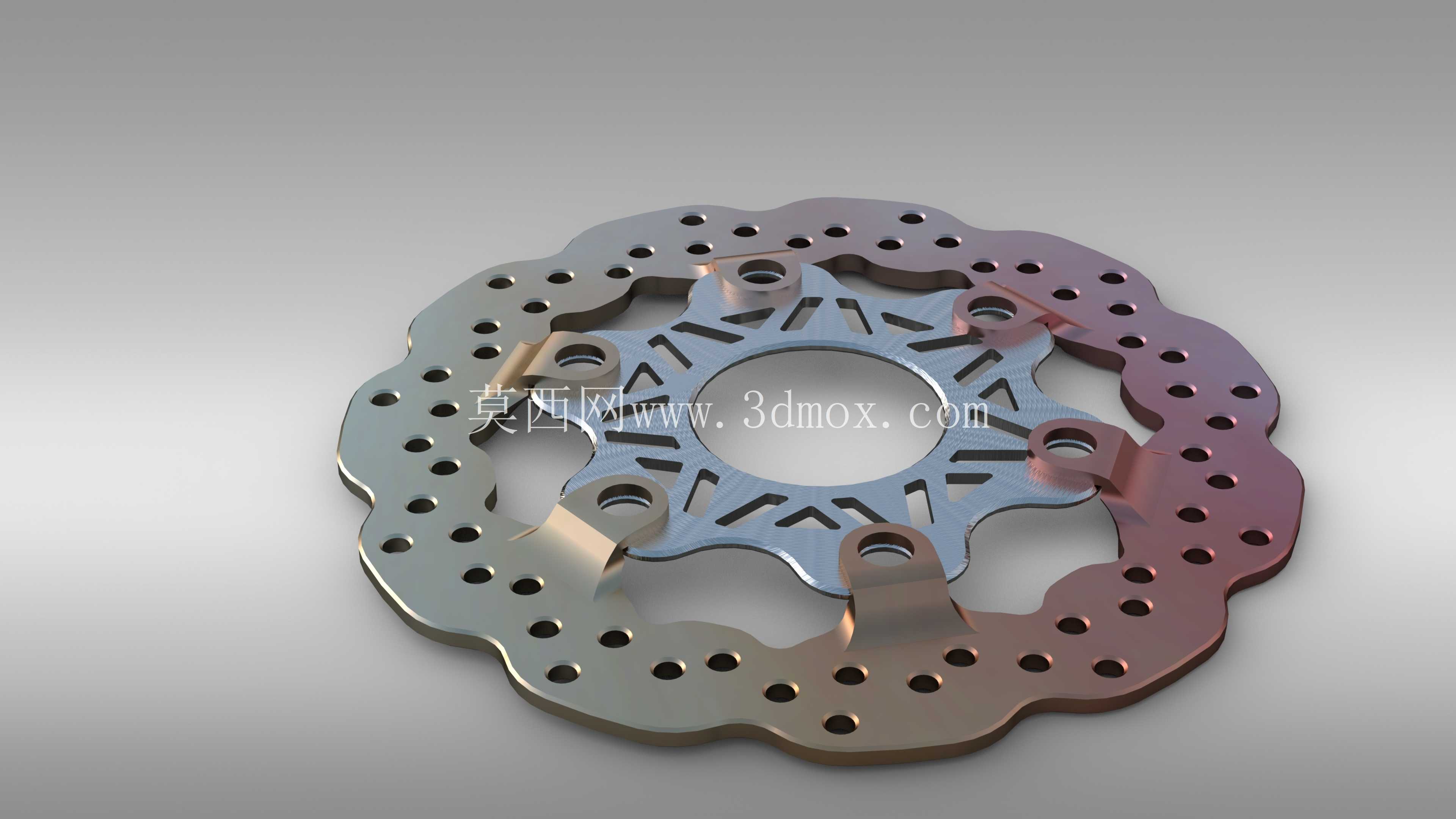

　　这款盘式制动部件主要适配中小排量跨骑、踏板类摩托车的前轮或后轮制动回路，是整车制动系统里直接承担摩擦减速功能的核心执行件，日常骑行场景中，不管是城市通勤的频繁点刹、国道巡航的持续减速，还是非铺装路面的带刹过弯，该部件都需要稳定传递制动力矩，把卡钳输出的夹紧力转化为车轮的转动阻力，最终实现车辆的可控减速。从结构设计逻辑来看，这款刹车盘采用了分体浮动式的结构思路，中心安装座与外圈摩擦环通过独立的连接凸台实现浮动连接，这种设计能避免制动过程中摩擦环受热膨胀后出现翘曲变形，减少高速制动时的方向盘抖动问题，同时浮动连接结构可以让摩擦环在卡钳夹紧时自动找正，保证两侧刹车片的磨损均匀度，延长摩擦片的更换周期。

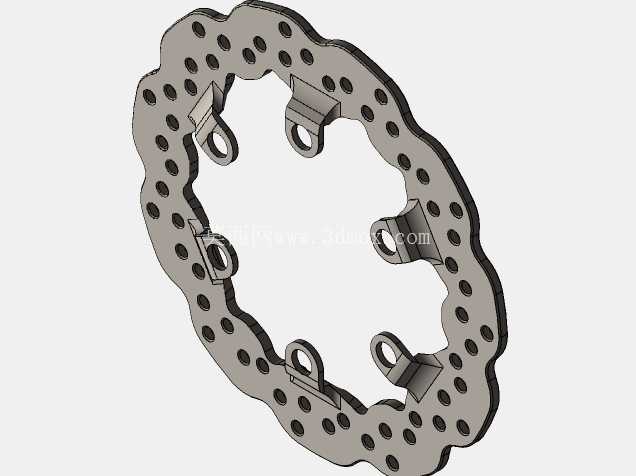

　　外圈摩擦环采用了波浪形的外轮廓设计，并非传统的正圆形结构，这种轮廓一方面可以在车辆行驶过程中切割气流，提升制动盘的散热效率，避免长时间制动后摩擦面温度过高出现热衰减；另一方面波浪形边缘可以在制动过程中持续刮除刹车片表面附着的泥沙、粉尘，减少硬质颗粒对摩擦面的磨粒磨损，延长刹车盘本身的使用寿命。摩擦环表面均匀分布的多组通孔，核心作用有三个：第一是快速导出摩擦产生的热量，降低制动盘的工作温度；第二是排出摩擦过程中产生的磨屑，避免磨屑夹在盘片之间加剧磨损；第三是雨天行驶时可以快速破除摩擦面的水膜，缩短湿地制动的响应距离，避免水滑导致的制动失效。

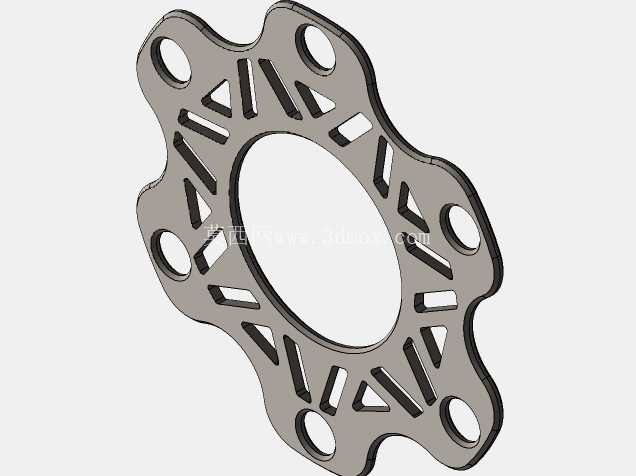

　　中心安装座采用了星形镂空结构，在保证安装位结构强度的前提下尽可能去除冗余材料，降低整个制动盘的旋转惯量，减少车轮转动时的非簧载质量，提升悬挂系统的响应速度，同时镂空结构也能进一步提升散热气流的流通效率。安装边界方面，中心定位孔匹配对应车型的轮毂轴径，周围均匀分布的五个安装孔位与轮毂的安装凸台一一对应，安装时需要保证盘片与轮毂端面的平行度公差控制在0.05mm以内，避免安装偏斜导致的制动偏磨、异响问题；摩擦环的外径尺寸适配对应规格的对向活塞卡钳，安装后需要保证卡钳两侧刹车片与摩擦面的间隙均匀，单边间隙保持在0.1-0.2mm之间，避免出现拖刹问题。

　　实际使用过程中，该刹车盘的摩擦面需要保持平整，当摩擦面的磨损量超过原厂规定的厚度极限时必须及时更换，避免盘片强度不足导致制动过程中出现碎裂风险；日常维护时需要注意避免在盘片表面沾染油污，否则会导致摩擦系数大幅下降，严重影响制动效果。从建模角度来看，该模型还原了刹车盘的所有关键结构特征，包括浮动连接凸台的安装间隙、摩擦面的通孔排布、波浪形外轮廓的曲率变化、中心安装孔的位置度公差，能够直接用于制动系统的装配干涉检查、运动仿真分析，也可以作为摩托车改装配件设计的参考基础，帮助设计人员快速验证不同轮廓、不同孔位排布对制动盘散热性能、结构强度的影响，缩短产品开发的迭代周期。
