轮斗式挖掘作业机械三维设计作品

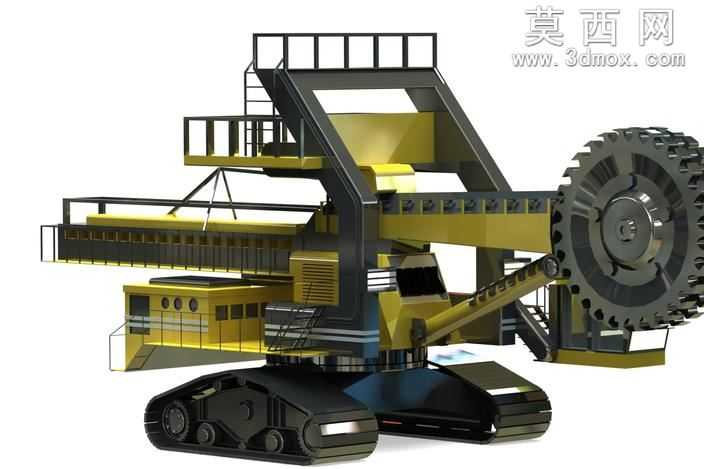

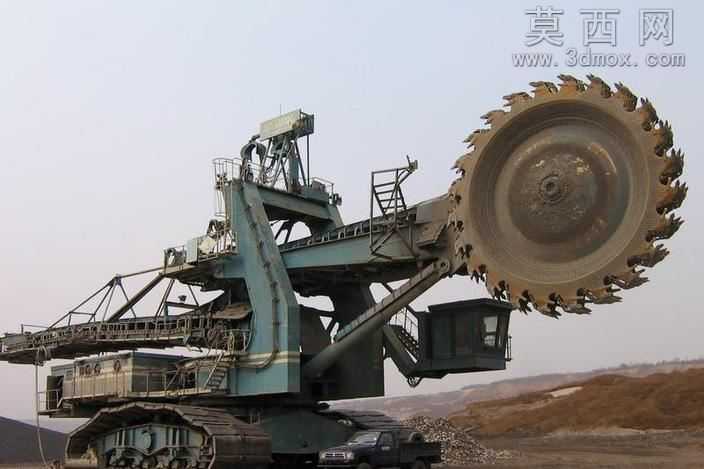

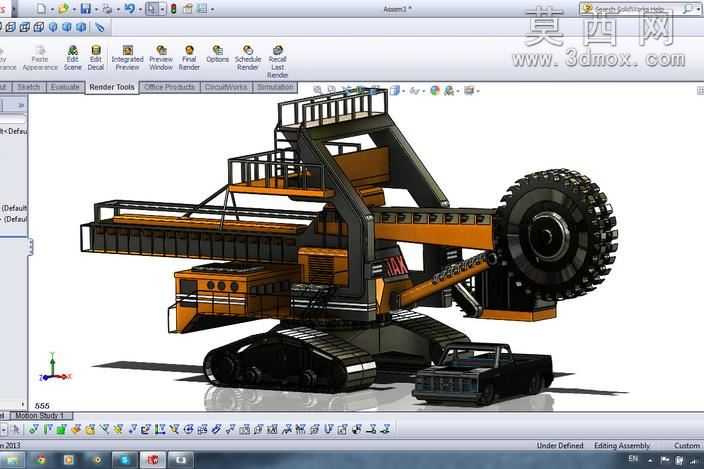

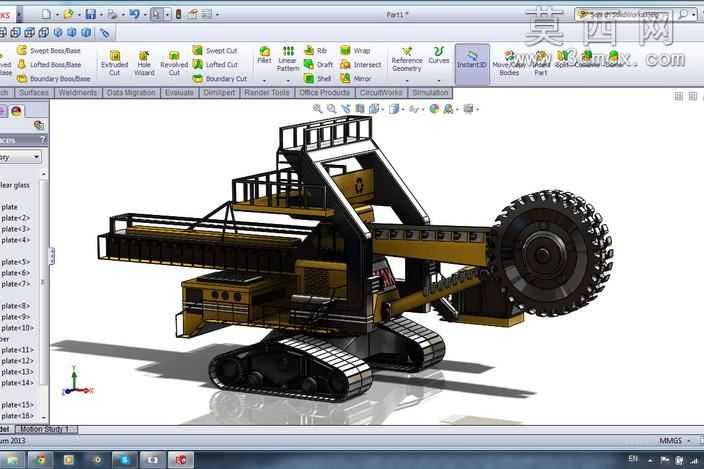

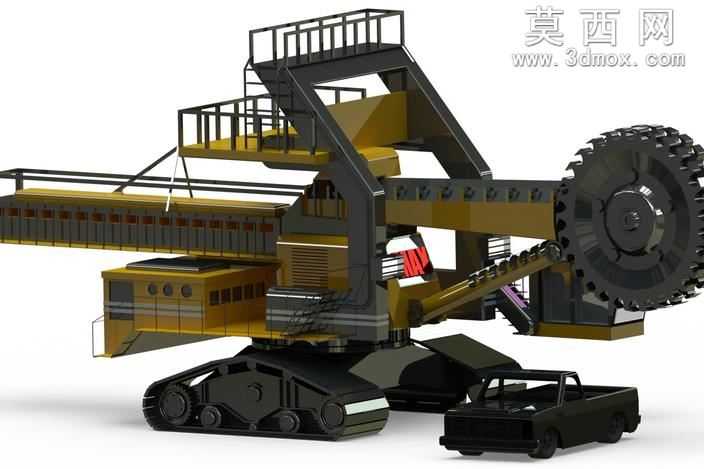

本作品为大型轮斗式连续挖掘作业装备的三维建模成果，建模阶段以真实矿山用轮斗挖掘机的结构逻辑为核心参考，在三维软件中遵循1:10的缩放比例搭建整体框架，首先完成下部履带行走机构的建模：对履带板的防滑齿纹、驱动轮的啮合齿形、支重轮的密封结构、托链轮的支撑弧度都进行了精细化曲面构建，确保行走部分的结构合理性与真实机械的运动逻辑匹配。中部回转平台部分，建模时还原了设备的操作舱室结构，对舱室的观察窗弧度、舱门开合结构、顶部防护栏杆的排布都做了细节刻画，同时梳理了平台内部的动力舱布局，预留了液压管路、动力传输线路的排布空间，让整体结构符合重型工程设备的设计逻辑。上部的轮斗工作装置是本次建模的核心部分，首先构建了大直径轮斗的主体轮盘，对轮盘上均匀排布的挖掘斗做了独立建模，每个挖斗的切削刃角度、斗容曲面、斗齿排布都参照真实挖掘作业的受力需求设计，同时还原了连接轮斗与回转平台的巨型悬臂结构，对悬臂的桁架支撑结构、走台防护栏杆、物料输送皮带的托辊排布都做了细致呈现，悬臂上的俯仰液压油缸也按照真实液压元件的结构做了建模，还原了缸筒、活塞杆、铰接耳板的细节。材质与渲染阶段，针对设备不同部件的材质特性做了区分：履带与轮斗等易磨损部件采用带有磨损痕迹的高强度合金钢材质，调整金属粗糙度参数还原长期作业后的磨砂质感；操作舱室采用哑光工程漆材质，搭配透明玻璃材质模拟观察窗的透光与反射效果；悬臂与平台主体采用黄黑配色的工业警示涂装，还原工程设备的标准视觉特征；输送皮带采用深色橡胶材质，添加细微的纹理表现橡胶的质感。渲染时采用三点布光方案，主光模拟户外自然光的照射角度，辅光补全设备底部与结构缝隙的暗部细节，轮廓光勾勒巨型轮斗与悬臂的边缘轮廓，让整体模型的结构层次清晰呈现，同时搭配同比例缩小的皮卡模型作为尺寸参照，直观体现该型轮斗挖掘机的庞大体量。设计过程中重点考量了连续挖掘作业的功能逻辑，轮斗的转动轴线、悬臂的俯仰角度范围、履带的行走转向空间都做了合理性校验，确保模型不仅具备外观展示效果，也能体现真实轮斗挖掘机的作业结构原理，可用于矿山装备展示、工程机械教学等场景的可视化素材。
