卡特彼勒履带式挖掘机三维建模作品

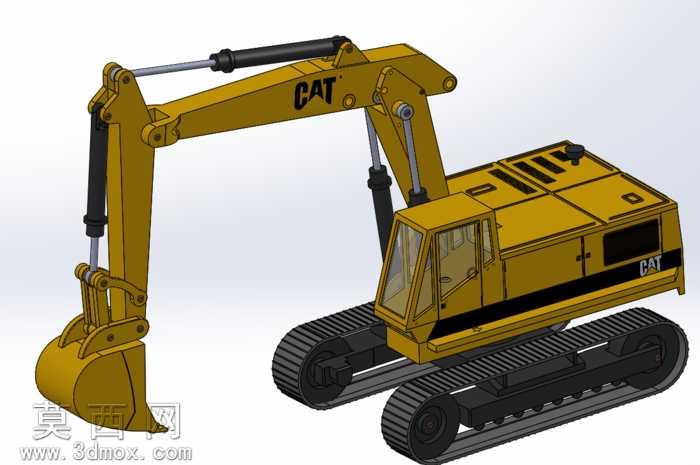

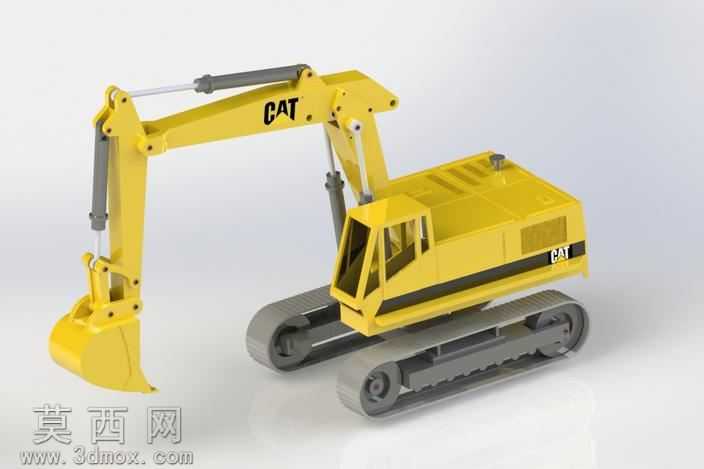

本作品为卡特彼勒履带式液压挖掘机的三维建模成果，建模过程以还原真实工程机械设备的结构特征与功能逻辑为核心设计思路。建模阶段首先梳理履带挖掘机的整体系统构成，将整机划分为行走机构、回转平台、工作装置、驾驶室、动力舱五大核心模块，逐一进行结构拆解与特征建模。行走机构部分精准还原了履带板的啮合结构、驱动轮的齿形特征、导向轮与支重轮的排布逻辑，同时对履带张紧装置的结构细节进行了完整复刻，保证履带系统的装配关系与真实设备完全一致。回转平台部分按照真实设备的布局，完成了回转支承结构、平台主体框架、动力舱散热格栅、侧舱门开合结构的建模，对舱体表面的加强筋、标识安装位等细节特征也进行了精细化处理，还原了工程设备的工业质感。工作装置部分作为挖掘机的核心功能模块，完整复刻了动臂、斗杆、铲斗的铰接结构，对三组液压油缸的缸筒、活塞杆、铰接耳板的结构进行了精准建模，还原了液压执行元件的装配关系，同时对铲斗的斗齿、切削板等易损件结构也做了细节呈现，保证工作装置的运动逻辑符合真实挖掘机的作业范围。驾驶室部分还原了框架式防护结构、大面积观察窗、内部操作空间的轮廓特征，对登车扶手、爬梯等附属结构也进行了完整建模。材质与渲染阶段，针对不同部件的材质特性进行了区分设置：主体结构采用工程黄哑光金属漆材质，还原卡特彼勒设备的经典涂装质感；液压油缸活塞杆采用亮面镀铬金属材质，缸筒采用深色哑光金属材质；履带板采用高耐磨深色橡胶与铸钢结合的材质，还原行走部件的厚重耐磨质感；观察窗采用半透明带轻微反射的玻璃材质，提升模型的真实感。渲染过程采用柔和的工业产品展示光照，通过多角度布光突出模型的结构轮廓与部件层次，既清晰呈现各部分的装配关系，也还原了重型工程机械的硬朗工业气质。整个建模过程严格遵循真实挖掘机的尺寸比例与结构逻辑，各部件之间的铰接、装配关系完全符合工程实际，既可以作为工程机械结构认知的教学参考素材，也可用于相关产品展示、动画制作的基础模型使用。
