JCB履带式挖掘机精细化三维建模作品

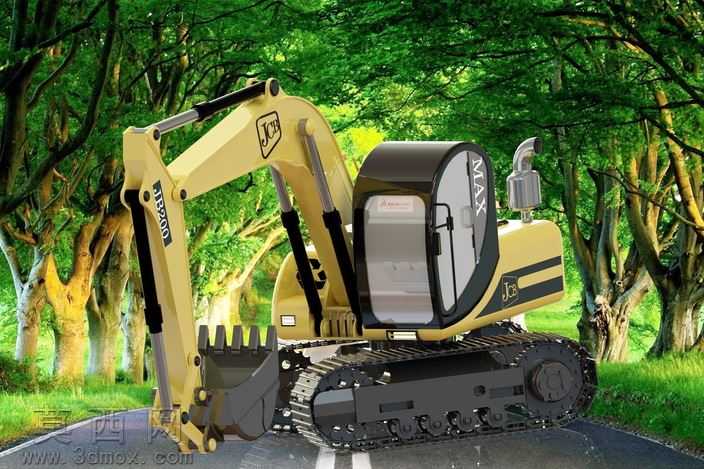

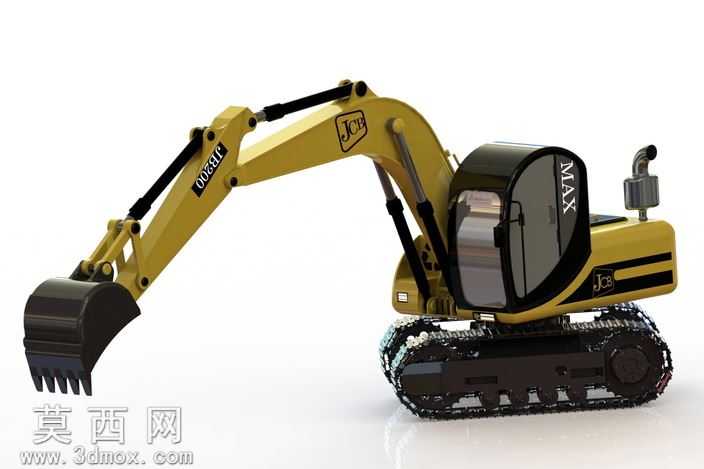

本作品为JCB品牌JS200型号履带式挖掘机的高精度三维建模成果，建模过程严格参照真实挖掘机的实物比例与结构特征完成，整体还原度达到工业级展示标准。建模阶段从核心结构拆解入手，首先搭建下部履带行走系统，逐一对履带板、驱动轮、导向轮、支重轮、托链轮进行独立建模，还原履带板的防滑齿结构、轮体的安装孔位与铰接间隙，确保行走机构的运动逻辑符合真实机械原理，履带的张紧结构、侧护板的防护造型均做了精细化还原。上部工作装置部分，按照动臂、斗杆、铲斗、液压油缸的层级依次建模，还原动臂的箱型焊接结构、斗杆的加强筋布局、铲斗的斗齿排列与切削刃造型，每处液压油缸的缸筒、活塞杆、铰接销轴、油管接口都做了细节刻画，清晰呈现液压驱动的工作结构逻辑。上部回转平台部分，完整还原了驾驶室、发动机舱、配重、排气系统、散热格栅的造型，驾驶室的弧形玻璃、门框密封结构、操作室内部的轮廓、MAX标识与JCB品牌标识都做了精准还原，发动机舱的散热孔、舱门开合缝隙、尾部配重的弧形造型、顶部排气筒的弯折结构均贴合实物特征。材质与渲染阶段，针对不同部件匹配对应材质：履带与结构件做哑光金属质感处理，添加使用磨损的细微纹理；车身覆盖件采用工程黄烤漆材质，还原漆面的细腻光泽与品牌标识的印刷质感；驾驶室玻璃采用半透明反光材质，模拟真实玻璃的透光与环境反射效果；液压管路做黑色橡胶与金属接头的材质区分，铲斗斗齿添加磨损做旧的质感，让整体模型更具真实感。设计过程中严格遵循机械装配逻辑，所有部件的铰接点位置、运动行程范围都参考真实设备参数设置，既保证了外观的高度还原，也预留了运动仿真的结构基础，可用于工程机械结构教学、产品展示、动画制作等多个场景，模型结构层级清晰，部件拆分合理，能够直观展现履带式挖掘机的整体构造与工作原理。
