鼠笼式感应电机工业结构三维设计

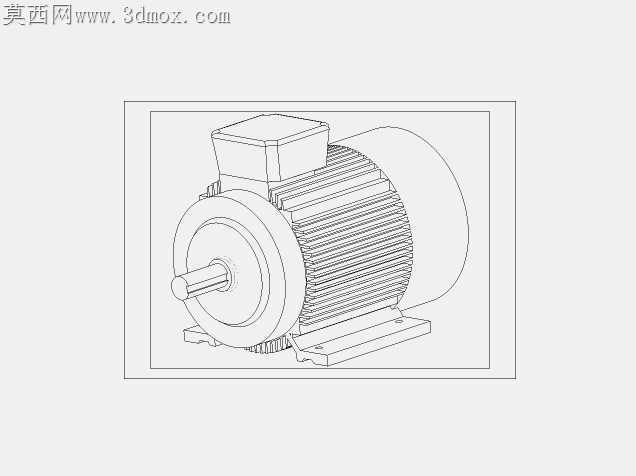

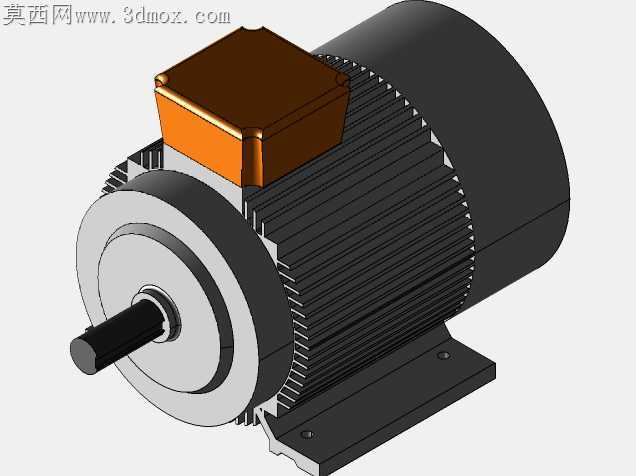

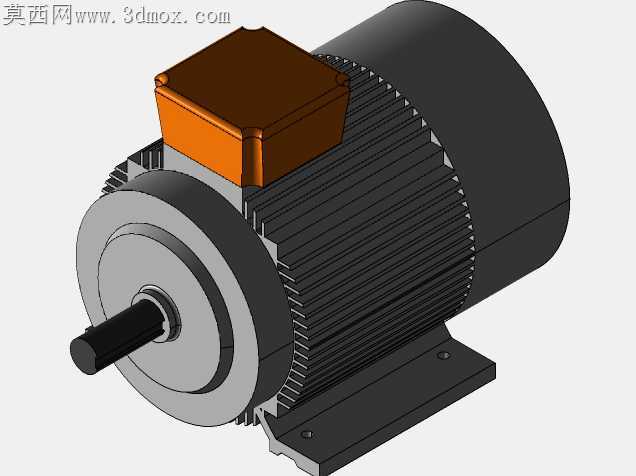

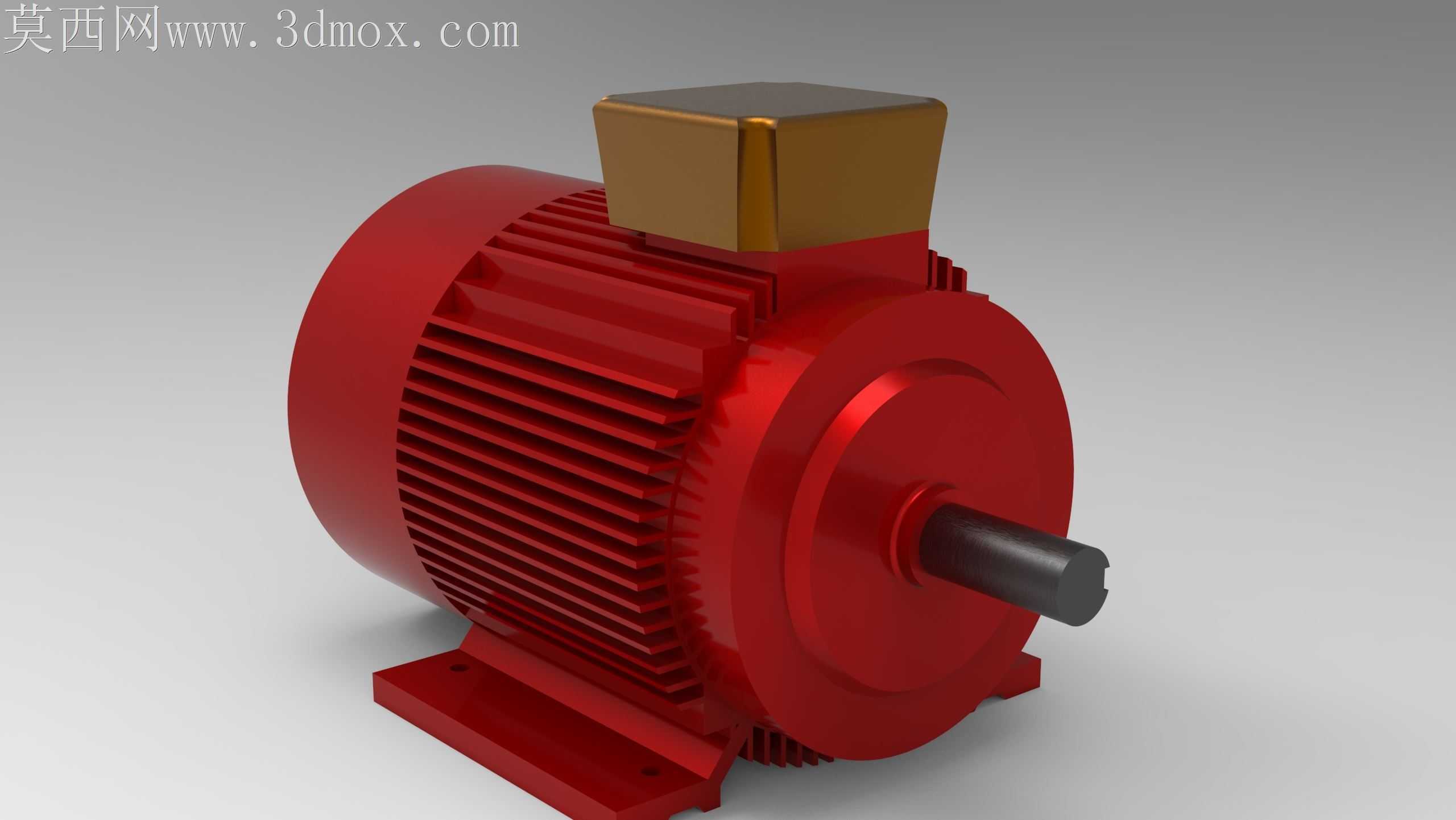

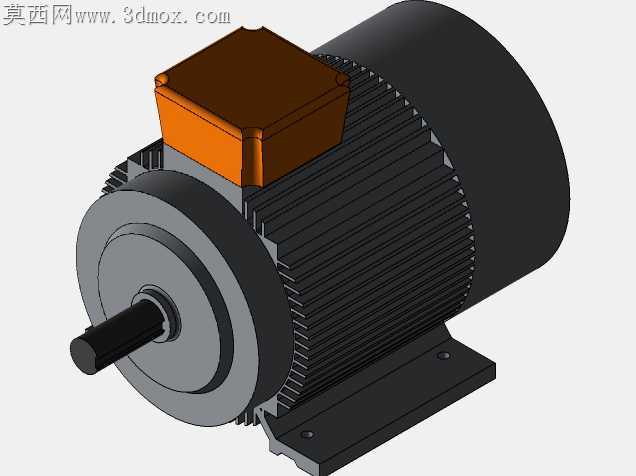

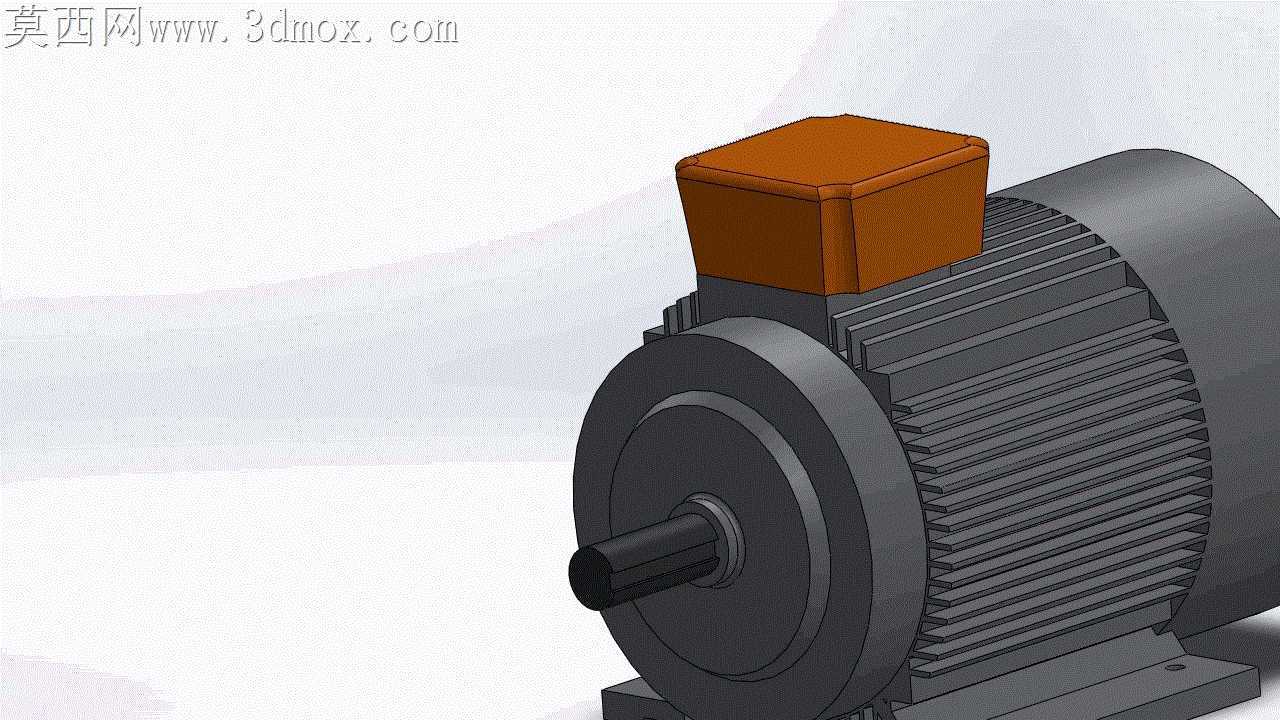

车间里常见的鼠笼式感应电机，外壳散热筋的排布从来不是随便画的竖条，每一道筋的高度、间距、拔模斜度，都要匹配铸造时的铁水流动特性，筋条太密会导致砂芯排气不畅，铸件容易出现气孔砂眼，筋条太疏又扛不住满负荷运行时的温升，长时间超温会让定子绕组绝缘层加速老化，直接缩短电机的实际使用寿命。这个模型里的散热筋做了渐变处理，靠近接线盒的位置筋条高度略低，避开接线盒安装座的应力集中区，端盖和机座的配合止口留了合理的过盈公差范围，不会因为运行时的热胀冷缩出现配合松旷，也不会因为过盈量太大导致装配时端盖开裂。输出轴的轴伸端做了退刀槽设计，轴肩位置的圆角过渡避开了应力集中点，带负载启停时的冲击载荷不会在轴根处形成疲劳裂纹，底座的安装孔做了沉头处理，固定螺栓拧紧后不会突出底座平面，保证电机安装时和安装基面完全贴合，减少运行时的振动传递。接线盒的腔体做了足够的内部空间，能容纳电源线的接线端子和绝缘护套，盒盖和腔体的配合面留了密封槽的位置，适配车间多粉尘、偶尔有切削液飞溅的工况，避免粉尘和液体进入接线腔造成短路。端盖上的轴承室位置做了同轴度约束，和定子内腔、转子轴的同轴度偏差控制在极小范围，能减少转子转动时的扫膛风险，转子和定子之间的气隙均匀度直接影响电机的运行效率，气隙不均会导致电机运行时产生电磁噪音，还会额外增加空载损耗。风罩的通风孔做了导流角度设计，不是简单的直通孔，能引导冷却风顺着散热筋的轴向流动，把散热筋表面的热量更快带走，风罩和机座的连接卡扣做了弹性余量，拆装维护时不需要额外工具就能快速取下，日常清理散热筋积灰的时候更方便。底座的加强筋从安装孔位置一直延伸到机座筒体，把电机运行时的振动载荷分散到整个机座结构，不会在底座和筒体的连接位置出现焊缝开裂的问题，吊环的安装位置做了局部加厚处理，整台电机吊装时的受力点不会出现局部变形。
