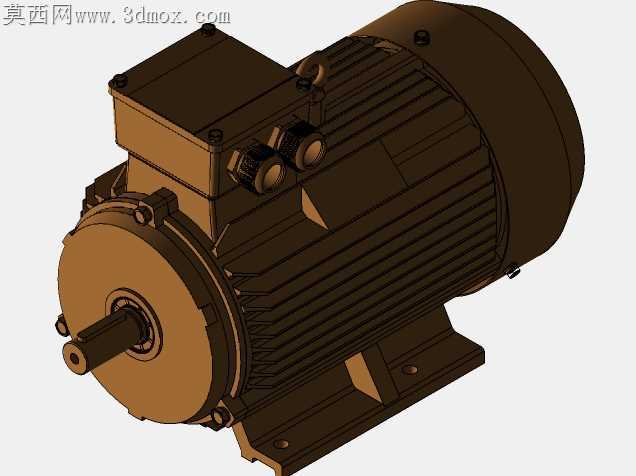

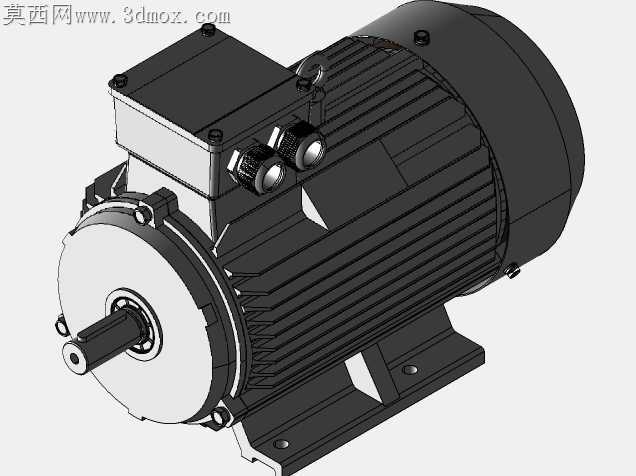

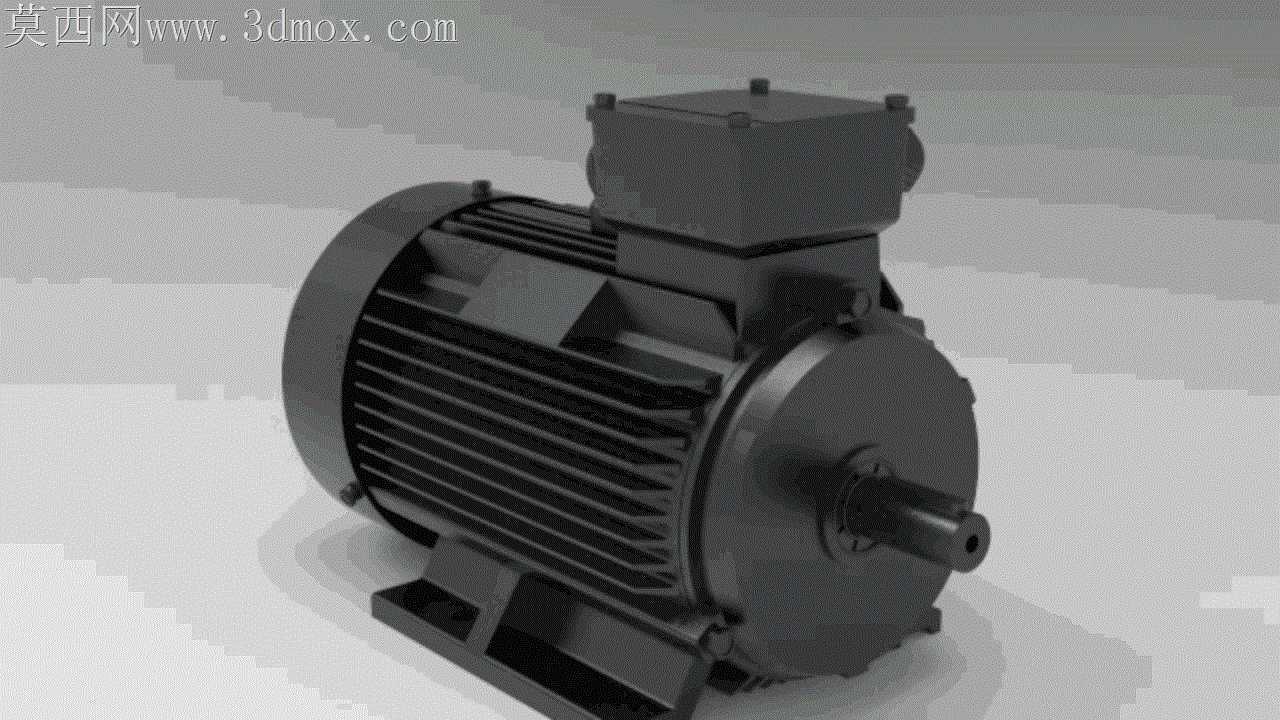

工业用鼠笼式感应电动机三维结构设计

车间里长期满负荷运行的低压感应电机，最常出现的故障点从来不是绕组烧损，而是散热筋积灰导致的局部过热、接线盒密封失效进灰引发的爬电、底脚安装面加工公差超标带来的运行共振。这套三维结构在细节上针对这些现场痛点做了针对性的结构适配，没有追求华而不实的外观效果。机座外圆的轴向散热筋没有采用等厚等距的常规排布，靠近接线盒一侧的筋条间距收窄1.2mm，筋高降低0.8mm，既避开了接线盒安装座的焊接应力集中区，也让接线盒下方的空气流道不会被过密的筋条阻断，避免积灰死角形成。端盖与机座的止口配合面预留了0.03mm的涂胶槽，不是整圈通槽，而是在轴承室对应位置断开20mm的槽段，防止密封胶被挤压进入轴承室污染润滑脂，这点细节是很多新手建模时容易忽略的，往往直接做整圈密封槽，实际装配后轴承温升会比设计值高8-10℃。顶部的接线盒腔体做了向内倾斜的导水斜面，盒盖与盒体的配合面做了错位止口，即使现场有冷凝水或者喷淋水顺着盒盖缝隙渗入，也会顺着斜面从盒体下方的预留排水孔流出，不会积在接线端子处引发绝缘故障。输出轴的轴伸端做了两级退刀槽，靠近轴承位的退刀槽圆角取R1.5，避免轴转动时的应力集中，轴端的中心孔保留了B型带护锥的结构，方便后期检修时重新修磨轴伸、打表找正，不会因为中心孔磕碰损伤导致转子动平衡失效。底脚的四个安装孔做了长圆孔设计，孔的长度方向预留了2mm的调整余量，适配现场安装底座的加工误差，孔位周边做了3mm高的凸台，安装时垫片不会因为底脚平面的平面度误差出现偏斜，锁紧螺栓时受力更均匀。转子部分的鼠笼导条与端环的配合位置做了微小的倒角，避免铸铝时出现冷隔缺陷，风扇端的风叶做了不等距排布，能打散转动时的固有频率，降低运行时的风噪，不会出现特定转速下的共振异响。所有配合面的公差取值都没有照搬通用手册的推荐值，而是结合铸铁件、铸铝件的实际加工变形量做了微调，比如机座止口的公差取H7，端盖止口取js6，既能保证装配时的同轴度，也不会因为公差过严导致装配时敲伤止口面，后期拆卸维护也更方便。
