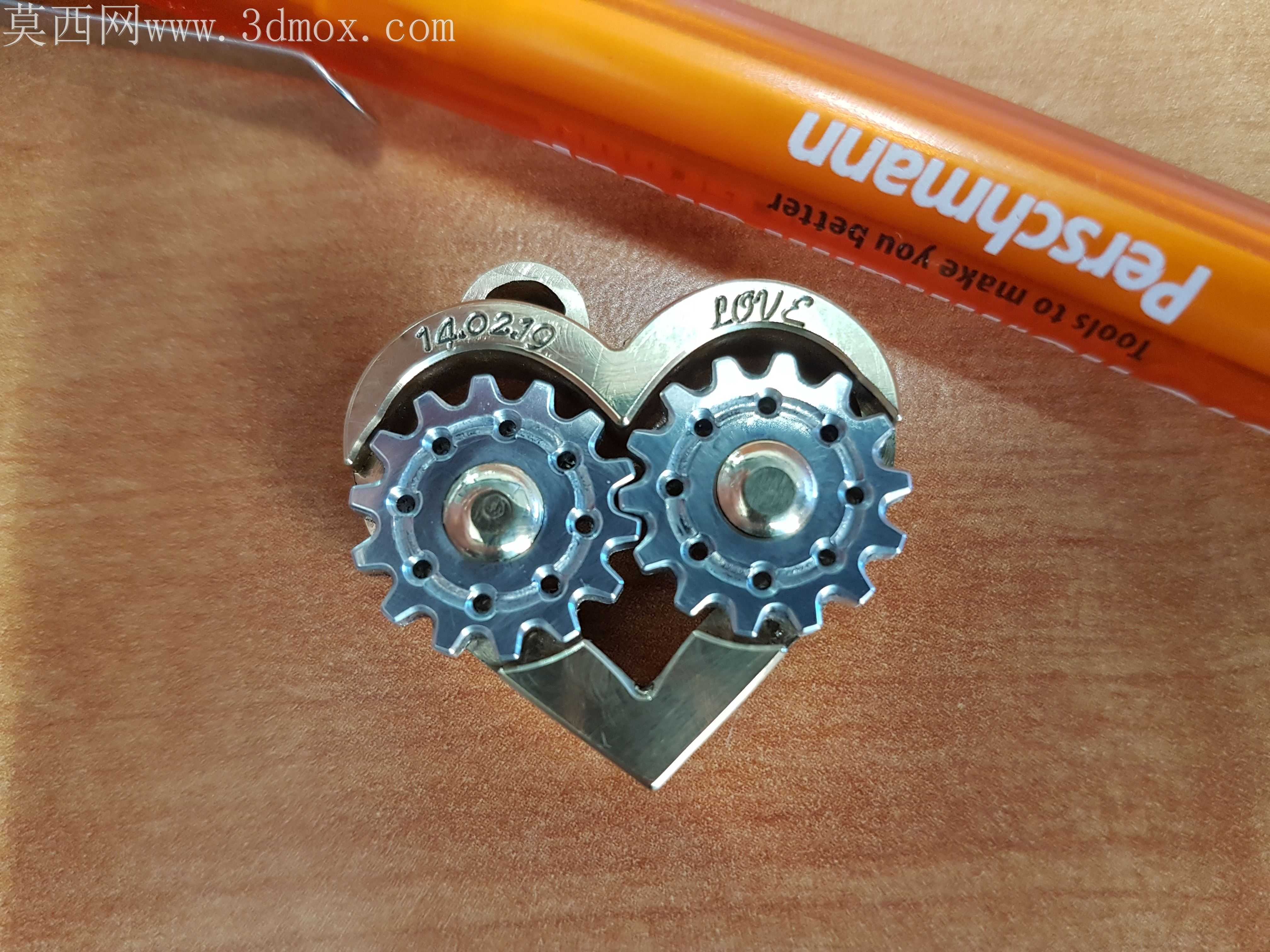

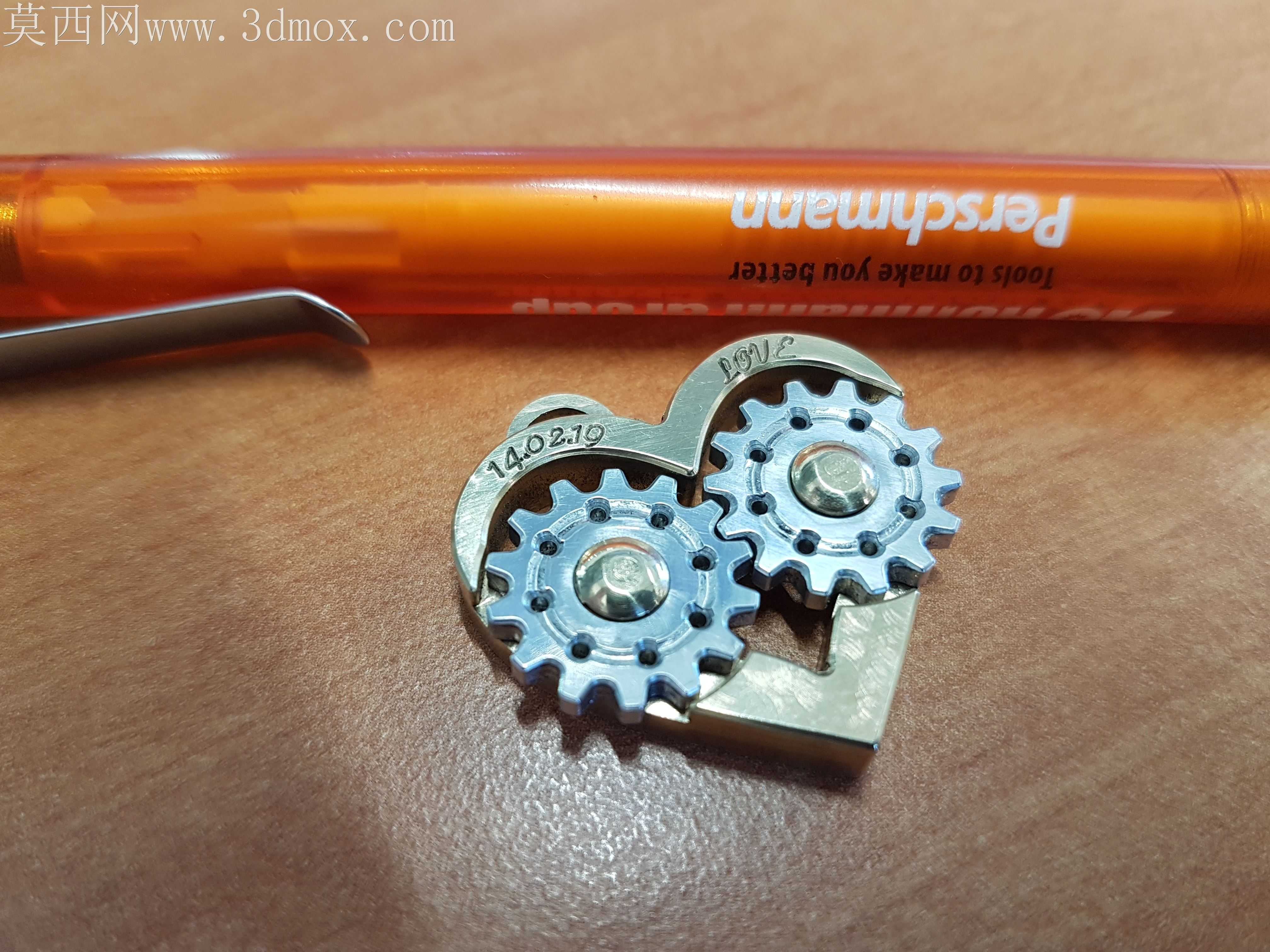

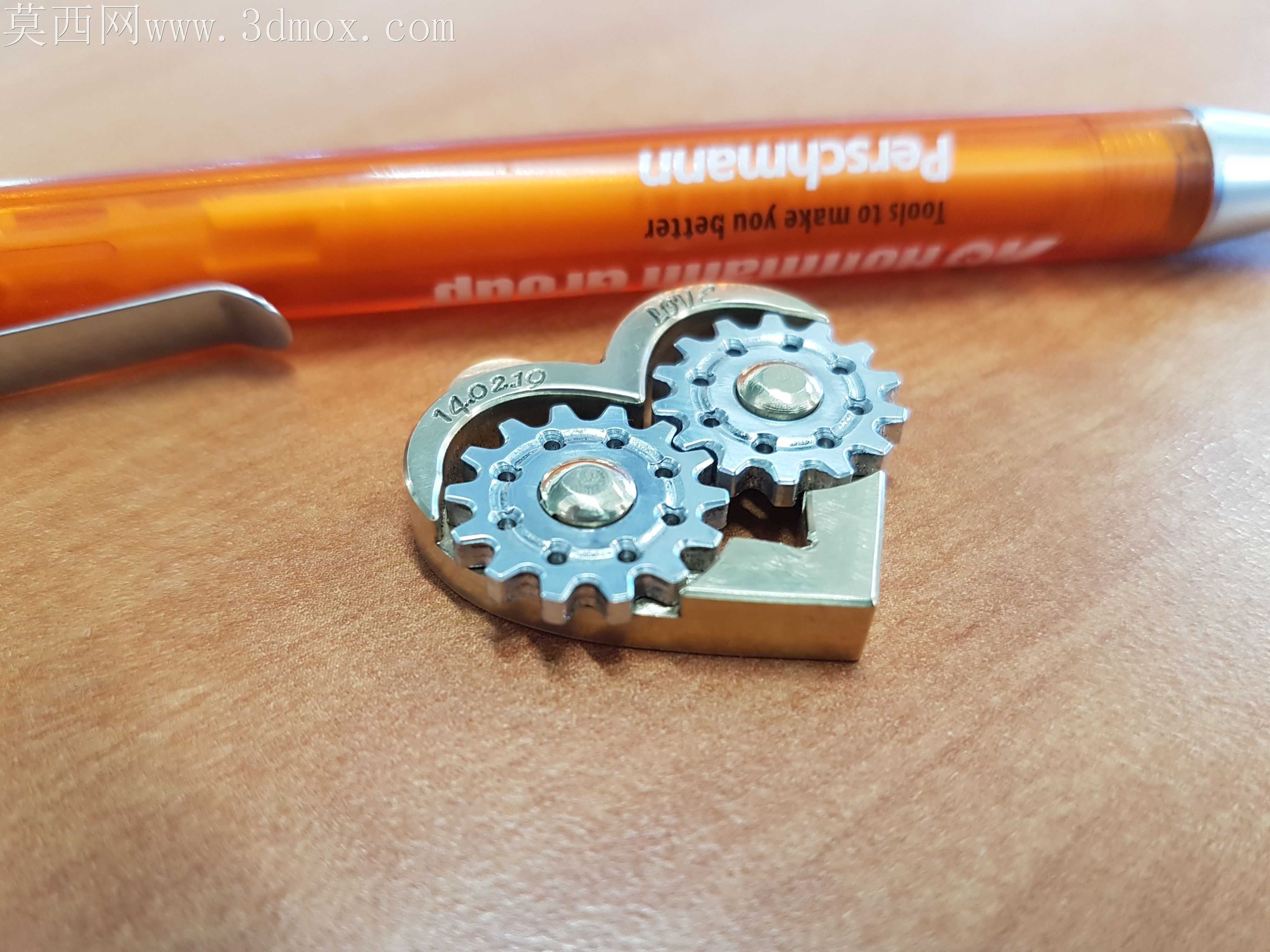

心形啮合齿轮金属挂饰数控铣削加工件

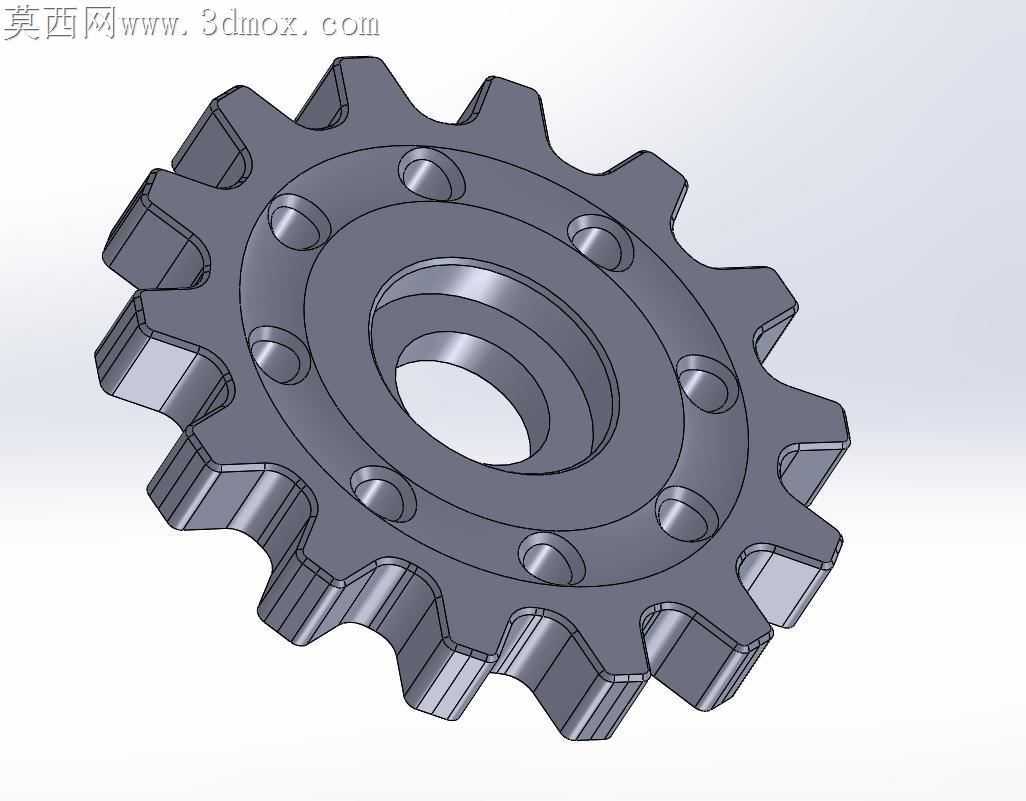

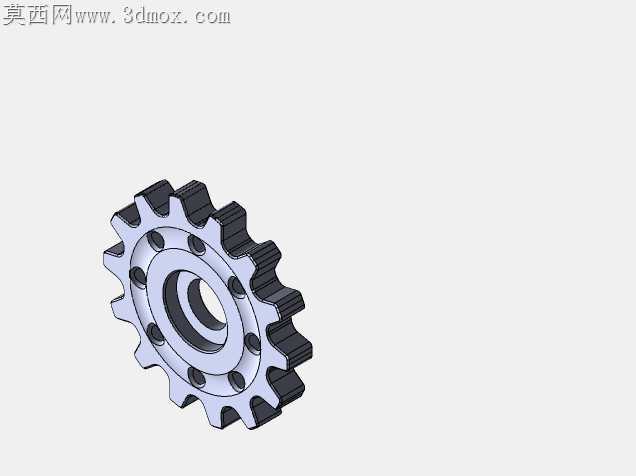

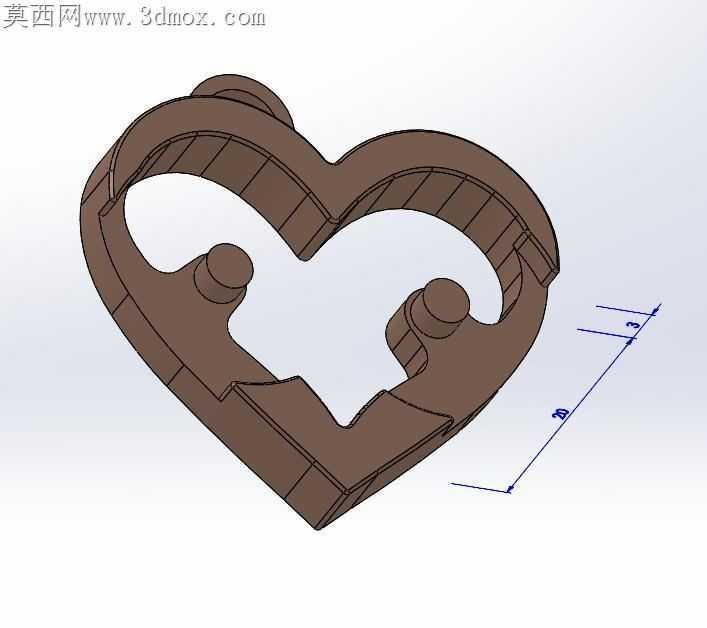

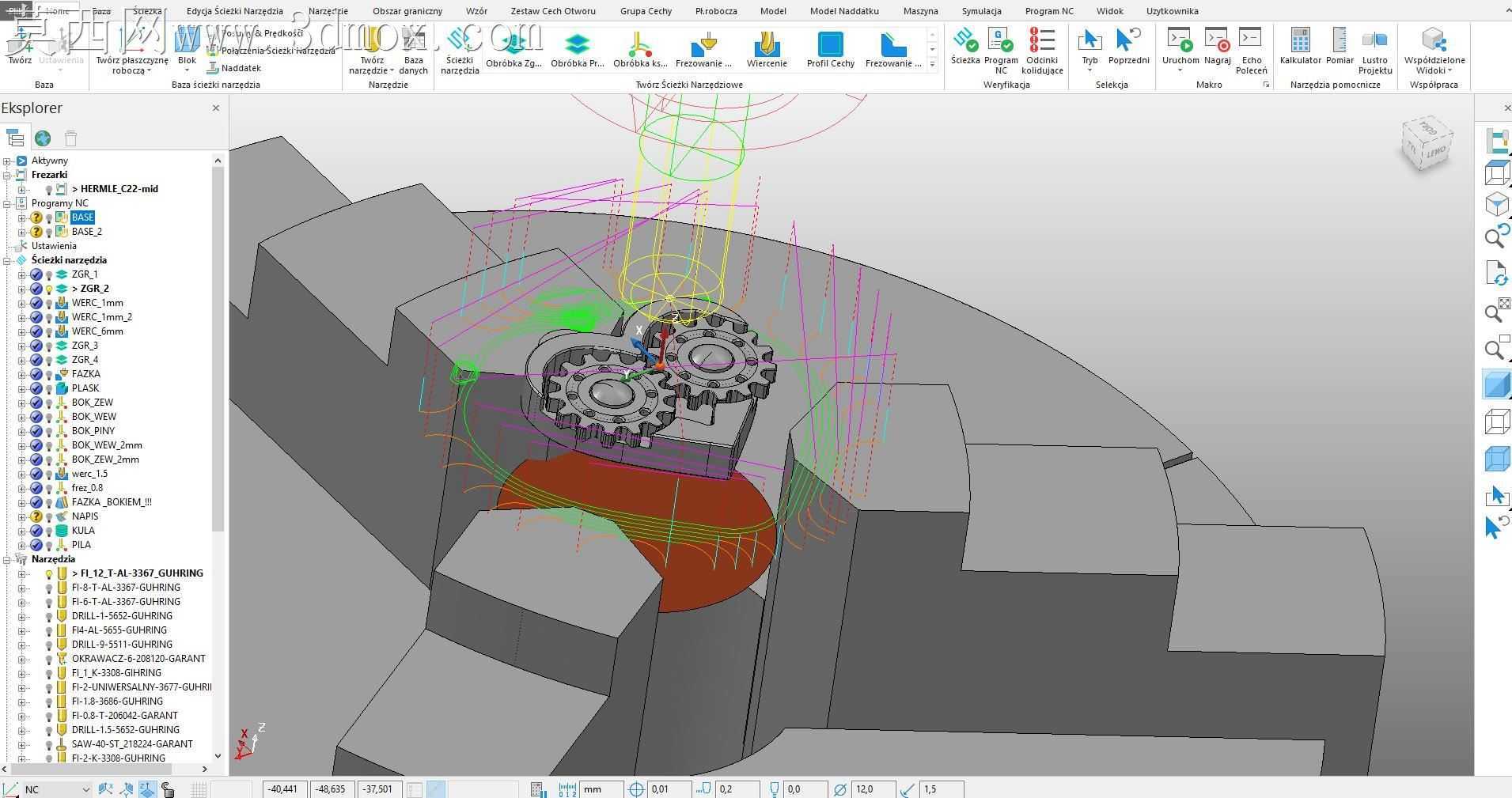

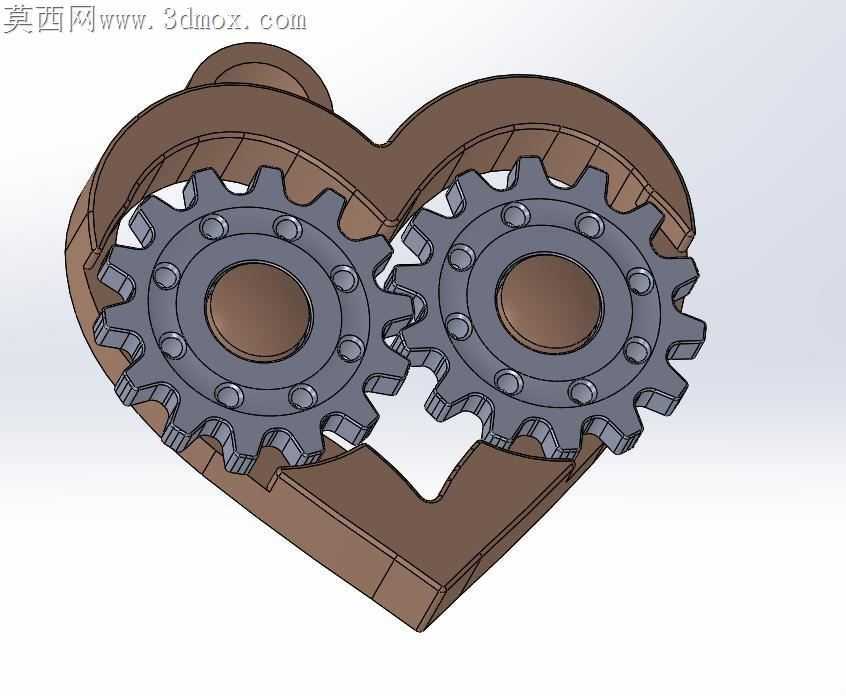

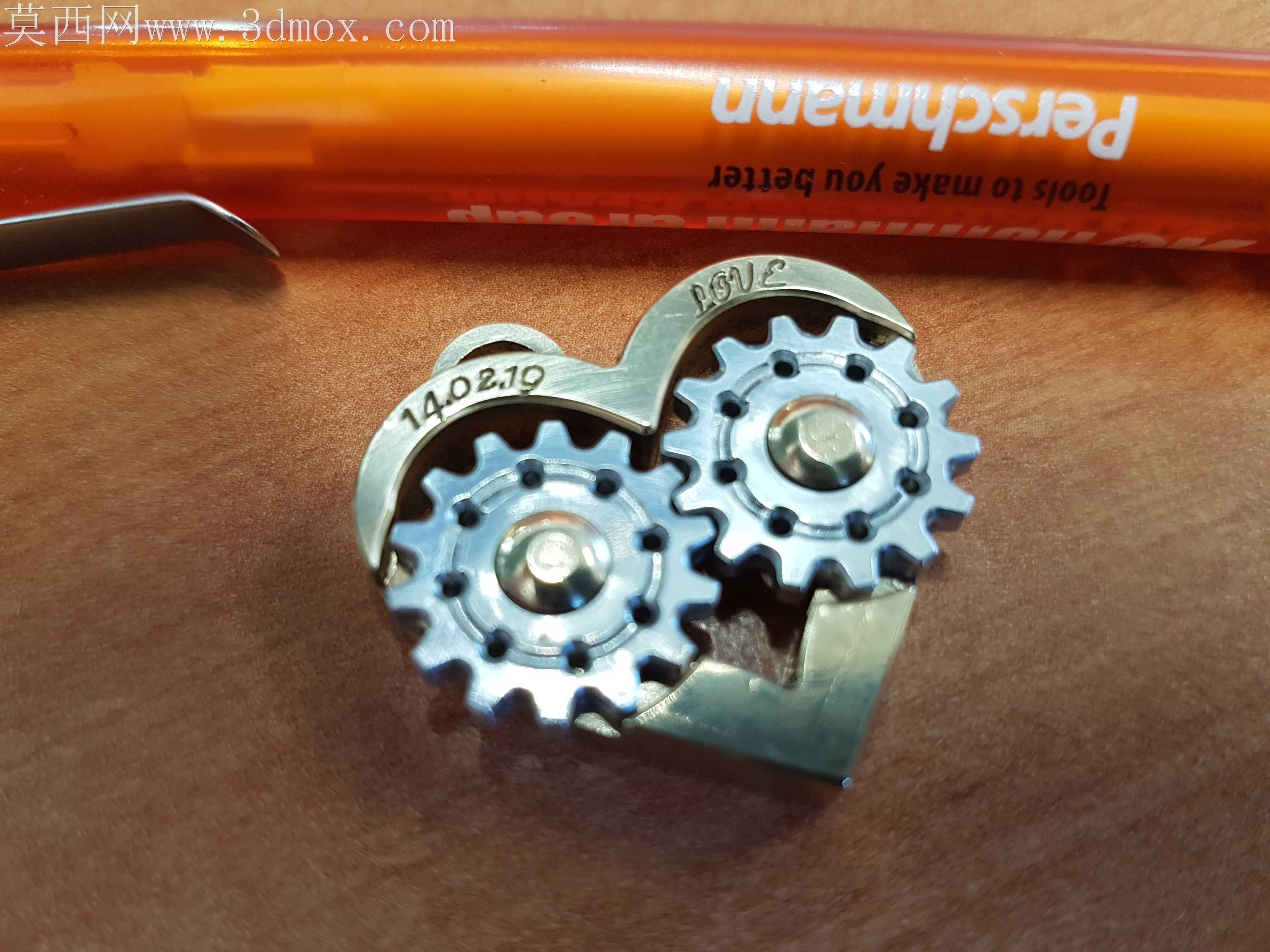

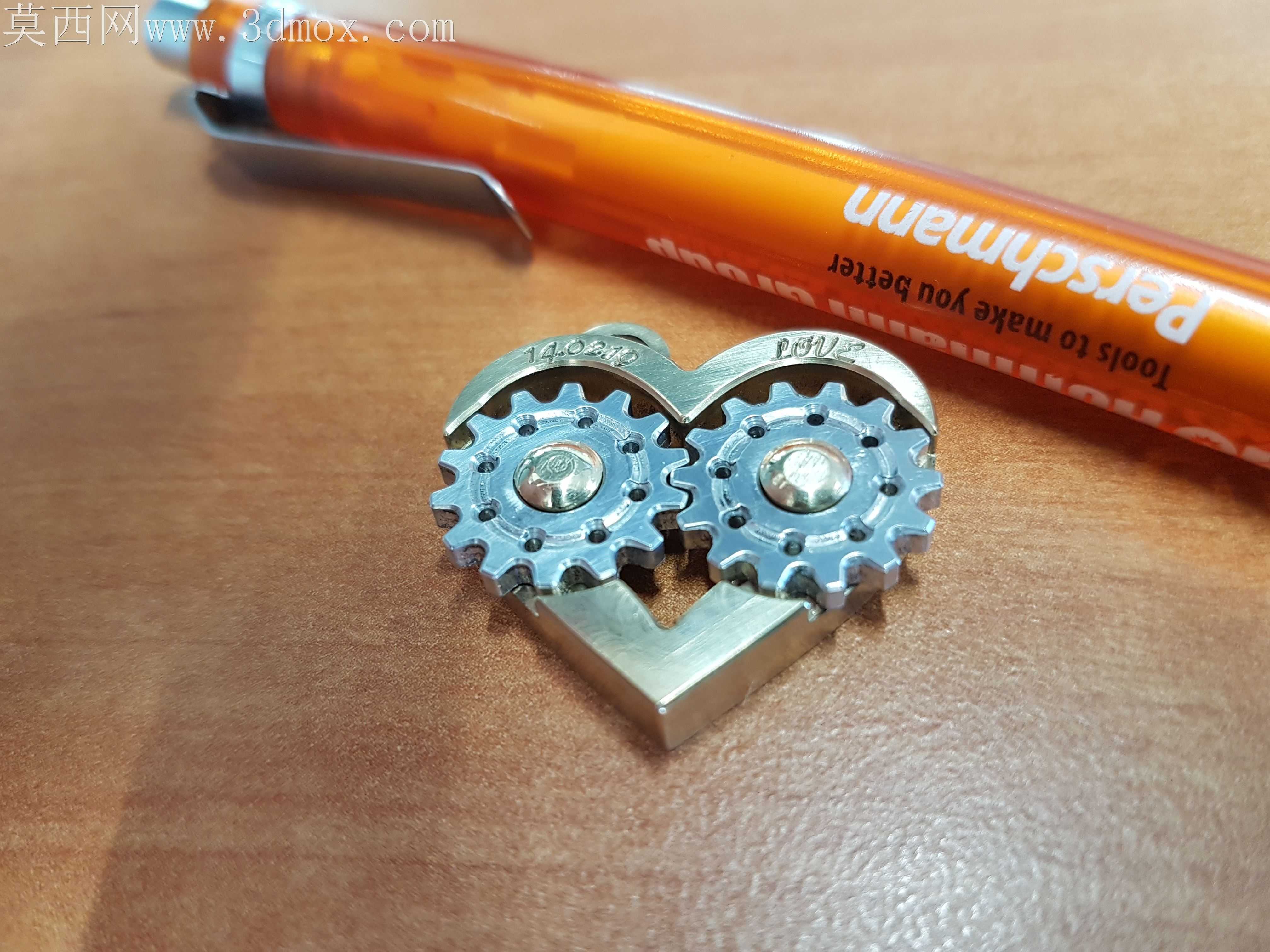

小尺寸金属创意饰品的数控加工，最容易踩的坑是薄壁结构振刀、异形轮廓接刀痕明显，还有活动配合件的公差卡滞问题。这款心形齿轮挂饰整体尺寸仅30毫米，外轮廓是心形金属框架内嵌两个互相啮合的小齿轮，框架同时承担挂扣、齿轮安装基座的双重作用，加工时不能把框架当成单纯的装饰外框来处理。框架上的齿轮安装轴孔位置精度直接决定两个齿轮能不能顺畅转动，铣削轴孔时不能一次走刀成型，粗加工留0.1毫米余量换小径铣刀精铰，避免铝件加工时的让刀偏差导致轴孔偏斜，齿轮装上去之后啮合间隙忽大忽小，转起来卡涩甚至咬死。两个齿轮的齿形加工不能照搬标准传动齿轮的参数，毕竟是饰品件不需要传递大扭矩，齿顶间隙可以比工业齿轮放大0.02毫米，抵消黄铜和铝材不同的热胀冷缩率，哪怕佩戴时接触体温或者室外低温，齿轮也不会因为材质形变卡滞。齿面上的小圆凹点是装饰性结构，加工时要控制下刀深度，不能钻穿齿轮端面破坏背面平整度，凹点边缘要做0.05毫米的微小倒角，去掉铣削留下的毛刺，避免佩戴时勾挂衣物纤维。心形外框的圆弧过渡处，走刀路径要顺着轮廓曲率做进给速度渐变，曲率大的尖角位置把进给降到常规值的60%，避免高速走刀时的过切把心形尖边铣圆，破坏整体造型的辨识度。框架顶部的挂孔位置要做加厚处理，不能和外框等厚，不然日常佩戴反复拉扯容易从挂孔处断裂，加厚的部分和外框衔接处要做顺滑的曲面过渡，不能留下明显的台阶痕迹，摸上去不能有硌手的棱角。两种材质的拼接也要考虑加工顺序，先加工铝质的心形框架，再加工黄铜材质的齿轮，齿轮的中心轴和框架上的轴孔采用小间隙滑配，装配后齿轮端面和框架内壁留0.03毫米的窜动间隙，既不会晃荡得太厉害，也不会因为摩擦导致转动不顺畅。加工完成后的去毛刺工序不能用滚筒抛磨，不然会把齿轮的齿尖磨圆，还会把心形框上刻的字符磨模糊，只能用纤维磨头手工逐个清理齿缝、轮廓边缘的毛刺，再做表面钝化处理，保留金属本身的质感同时不会留下锋利的边缘。
