立式户外炭烤架带木质置物层结构设计

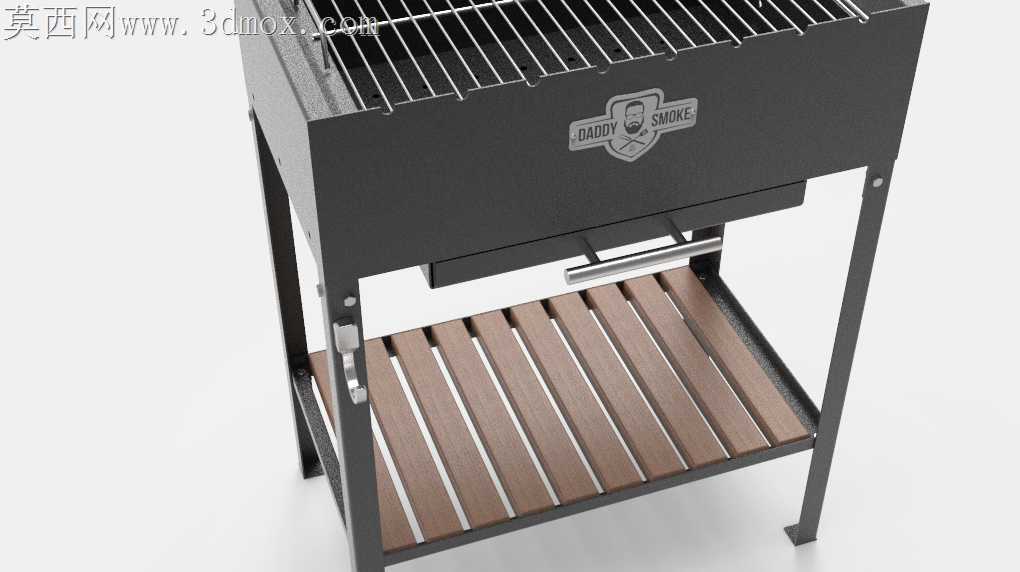

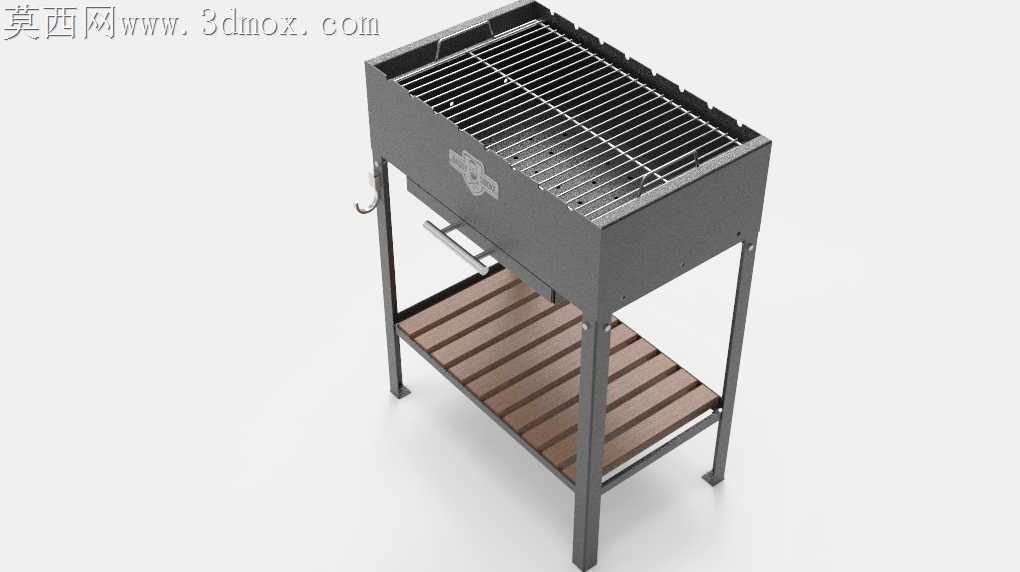

户外炭烤设备长期暴露在高温、露天潮湿环境中，最容易出现的失效点集中在烤网承重变形、支架连接松脱、置物层受潮腐坏这几处，这款立式烤架的结构细节刚好对准这些加工与使用中的实际痛点做了针对性调整。烤网采用整根扁钢交叉排布的栅格结构，没有采用常见的细圆钢丝编制方案，扁钢的截面抗弯模量远高于同直径圆钢，满载食材时栅格中部的下挠量能控制在0.8mm以内，不会出现长期高温灼烧后栅格塌陷漏炭的问题，栅格间距统一留12mm，既避免小块食材掉落，又能保证炭块的热辐射直接穿透到食材表面，不会因为栅格过密遮挡热量导致烤温不均。烤网与上部炉体的连接没有采用焊接固定，而是在炉体内壁冲压出四个内凸的承托边，烤网可以直接整体抬出清理，承托边的冲压圆角做了R3处理，没有尖锐的冲切毛边，取放时不会刮划烤网的镀锌层，也能避免清理时划伤手部。炉体侧壁预留的侧边挂孔，刚好可以配套挂接烤叉、炭夹这类小工具，挂孔采用翻边冲压工艺，孔边向外翻出2mm的高度，不会因为长期挂接重物出现孔位撕裂变形，翻边的光滑圆弧也不会刮坏工具的木质手柄。四根支撑腿采用方管型材，没有用圆管做支撑，方管与地面接触的平面更大，放置在不平整的户外草地、碎石地面时，不会出现圆管容易打滑侧翻的问题，支撑腿与炉体的连接采用内置角码加沉头螺丝固定，螺丝头完全沉入角码的沉孔内，不会突出在支架表面勾挂衣物或者刮擦置物层的木板。下部的木质置物层没有采用整板铺设，而是用多根等宽的实木条间隔排布，木条之间留3mm的伸缩缝隙，户外使用时木材遇潮膨胀、遇干收缩都不会出现整板起拱开裂的问题，木条两端卡在支撑腿的预置卡槽内，没有用胶水粘接，单根木条损坏时可以单独更换，不需要整体替换置物层，卡槽的深度留了1.5mm的装配公差，木条加工时的宽度误差在1mm以内都能顺利卡入，不会出现过紧装不上或者过松晃动的问题。炉体正面的抽拉式炭灰槽，轨道采用向内弯折的折边结构，没有额外加装金属滑轨，折边轨道的摩擦面做了打磨抛光处理，抽拉时没有卡顿感，炭灰槽的深度做了80mm，承接炭灰时不会因为炭块堆积溢出，抽拉端的挡板高度比槽体高出20mm，抽拉清理时不会把炭灰刮到槽外。整个结构的焊接点全部集中在炉体的折边内侧，外部没有裸露的焊疤，所有外露的金属棱边都做了倒钝处理，没有尖锐的毛刺，既降低了加工后打磨的工作量，也能避免使用过程中划伤使用者，金属部件的表面处理采用高温喷塑，能耐受炭烤时的持续高温，不会出现普通漆面遇高温起皮脱落的问题。
