游戏周边带盖平底锅造型手板设计

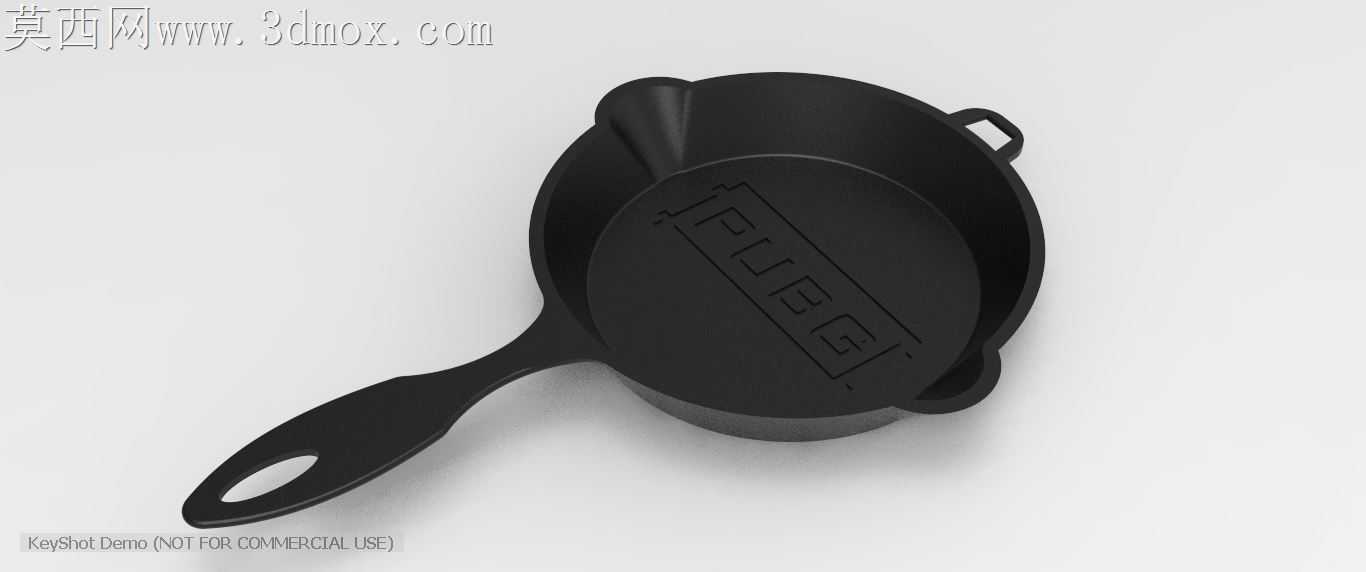

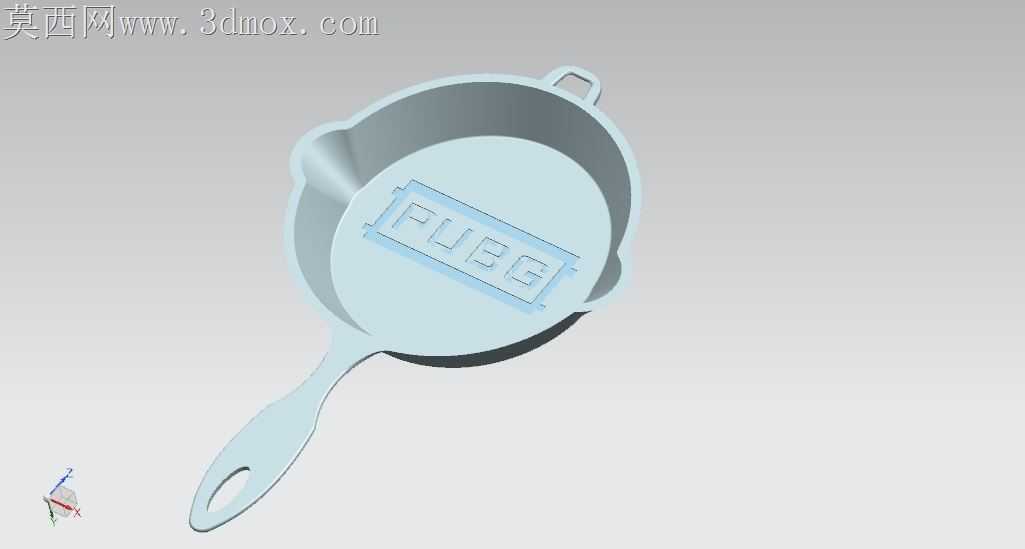

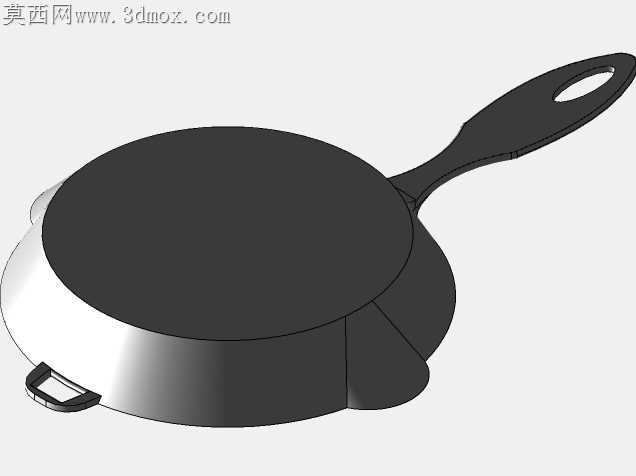

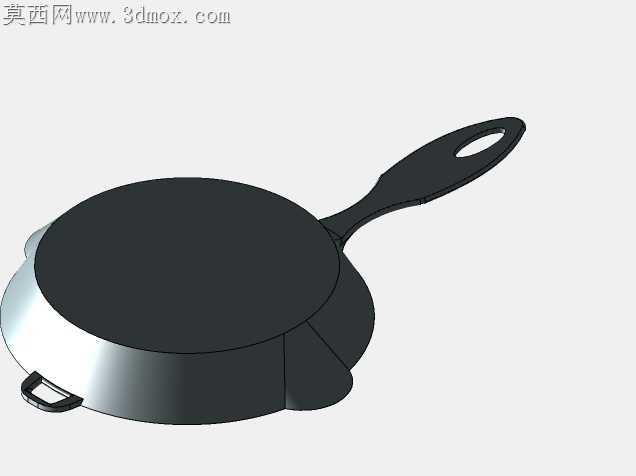

日常民用煎锅的手柄挂孔边缘常因冲压毛刺残留，长期悬挂使用时易磨损挂绳甚至割伤使用者，这款造型特殊的煎锅在结构优化阶段就把挂孔的圆角过渡作为核心调整点，将挂孔周圈做了R1.2的全周圆弧倒钝处理，哪怕后续用PLA材质做3D打印手板，也不会出现层纹堆积形成的锐边，完全规避了普通冲压煎锅挂孔的毛刺隐患。锅身两侧的导流嘴没有沿用常规煎锅的直角翻边结构，而是顺着锅身曲面做了15度的倾角收窄，倒液时汤汁会顺着导流嘴的弧面自然汇聚，不会出现沿锅壁流挂的问题，哪怕是作为周边摆件做涂装展示，导流嘴的曲面过渡也不会出现积漆死角，能让漆面均匀覆盖每一处弧面。锅盖和锅身的配合间隙控制在0.15mm，既不会因为间隙过紧导致开合卡滞，也不会因为间隙过大出现晃动错位，锅盖上的标识凹槽深度设为0.3mm，做移印或者激光雕刻时，油墨或者刻痕刚好能填满凹槽，不会出现溢料或者标识模糊的问题。手柄和锅身的连接位置做了加厚的过渡筋，普通煎锅这个位置常因壁厚骤变出现应力集中，摔落时极易从连接处断裂，这里把过渡筋的厚度从锅身的2mm逐步过渡到手柄的3mm，壁厚变化率控制在30%以内，不管是做金属压铸还是塑料注塑，都不会因为冷却速率差出现缩痕或者内应力开裂。锅沿的卷边结构没有做全周闭合卷边，而是在导流嘴位置做了断开处理，避免卷边接缝处藏污纳垢，作为日常使用的厨具时清洁更方便，作为周边摆件展示时，断开的卷边也不会破坏整体造型的流畅感。手柄的握持曲面做了贴合手掌弧度的下沉处理，握持时掌心能完全贴合手柄曲面，不会出现硌手的问题，哪怕长时间握持也不会有明显的酸胀感。锅身底部做了0.2mm的微凸平面，放置在平整桌面上时不会因为底部变形出现晃动感，作为摆件摆放时稳定性更强，做涂装烘干时也能平稳放置在托盘上，不会因为重心偏移倾倒。
