Lowara卧式端吸离心泵三维结构

　　这套三维结构围绕长联轴式端吸离心泵展开，泵体、叶轮腔、进出口法兰、联轴器护罩、电机和共用底座均按装配关系完整表达，适合在给排水、暖通空调、消防供水、温室循环、水产养殖以及电厂辅助水系统中进行布置校核。设备的核心功能是通过叶轮旋转对液体加压，使水从侧向进口进入蜗壳，再经顶部出口送入管路。端吸结构的特点在于进口轴线与泵轴重合，出口沿蜗壳切线方向向上布置，管路走向清晰，泵房内横向接管和竖向立管都容易安排。

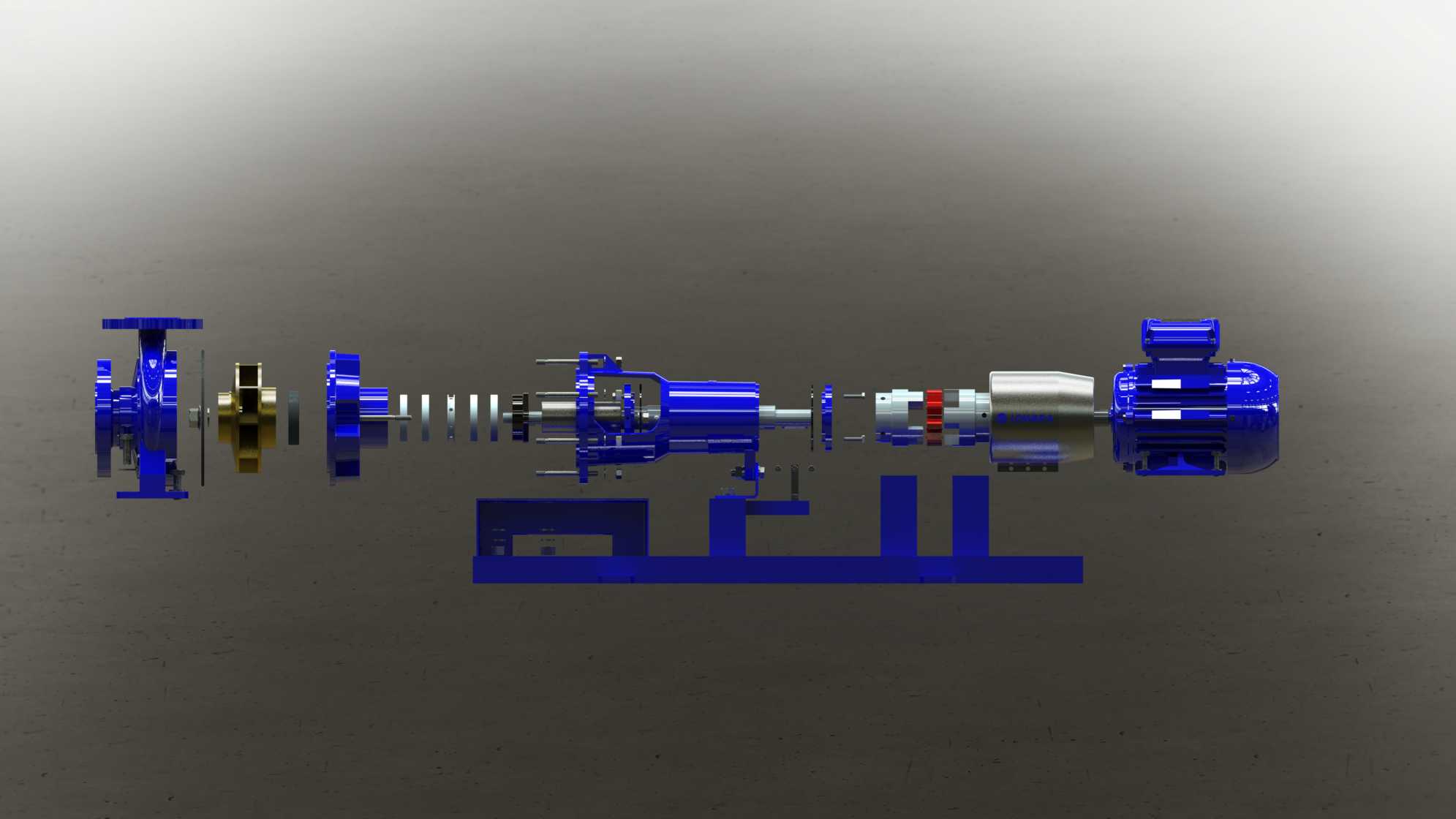

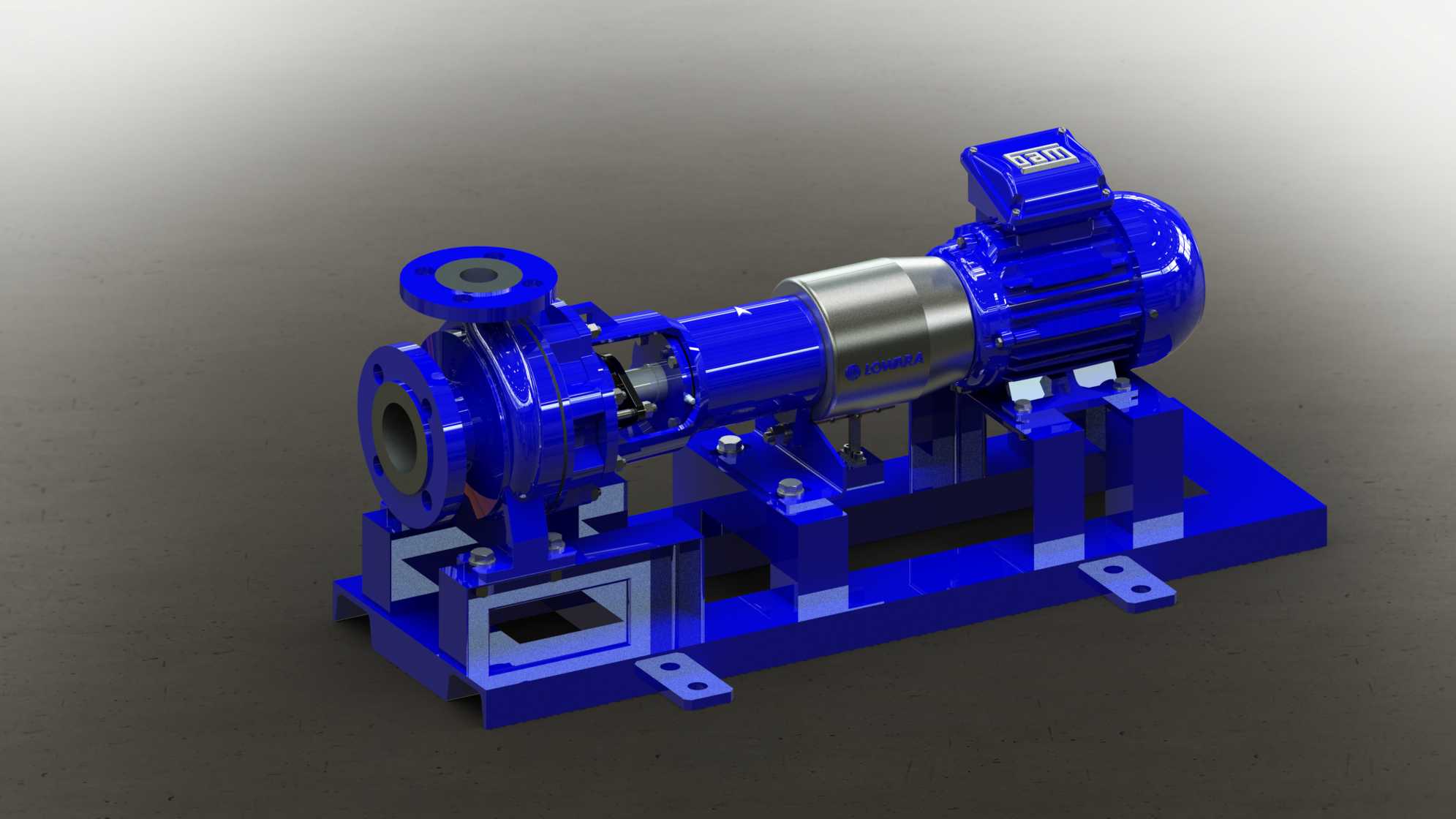

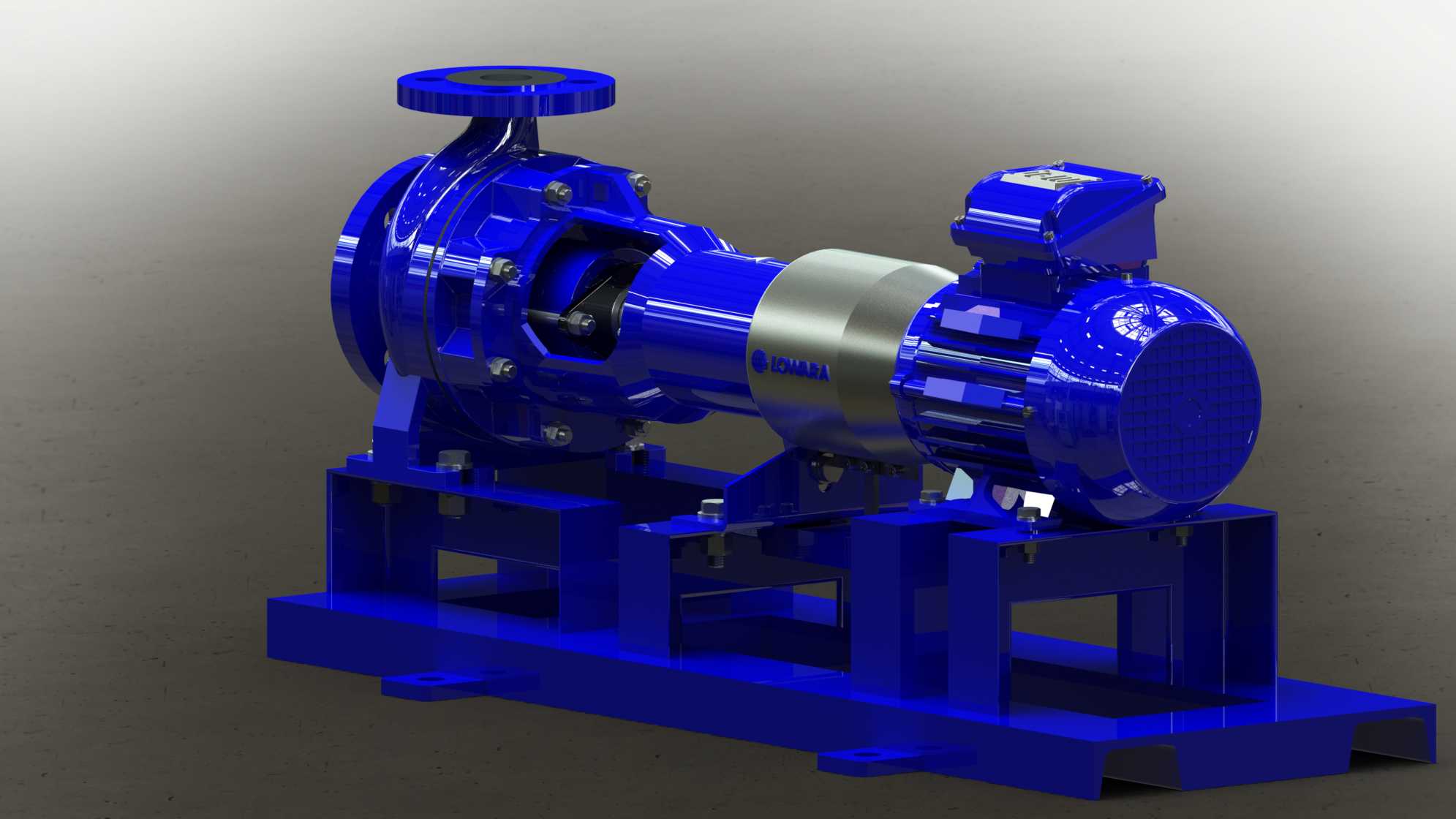

　　从现场安装角度看，泵组采用卧式共座形式，泵头与电机分别固定在同一刚性底架上，中间由联轴器传递转矩。底架不仅承担整机重量，也约束泵轴与电机轴的相对位置。建模时保留了底脚、螺栓垫铁、安装孔位和底座轮廓，便于在设备布置阶段检查混凝土基础边界、检修空间和管道支吊架位置。泵壳前端保留较大的圆形吸入口法兰，后端通过轴承支架与联轴器段连接；电机位于右侧，外壳、接线盒、散热筋和底脚均有体现，能够反映整机长度方向的占用范围。

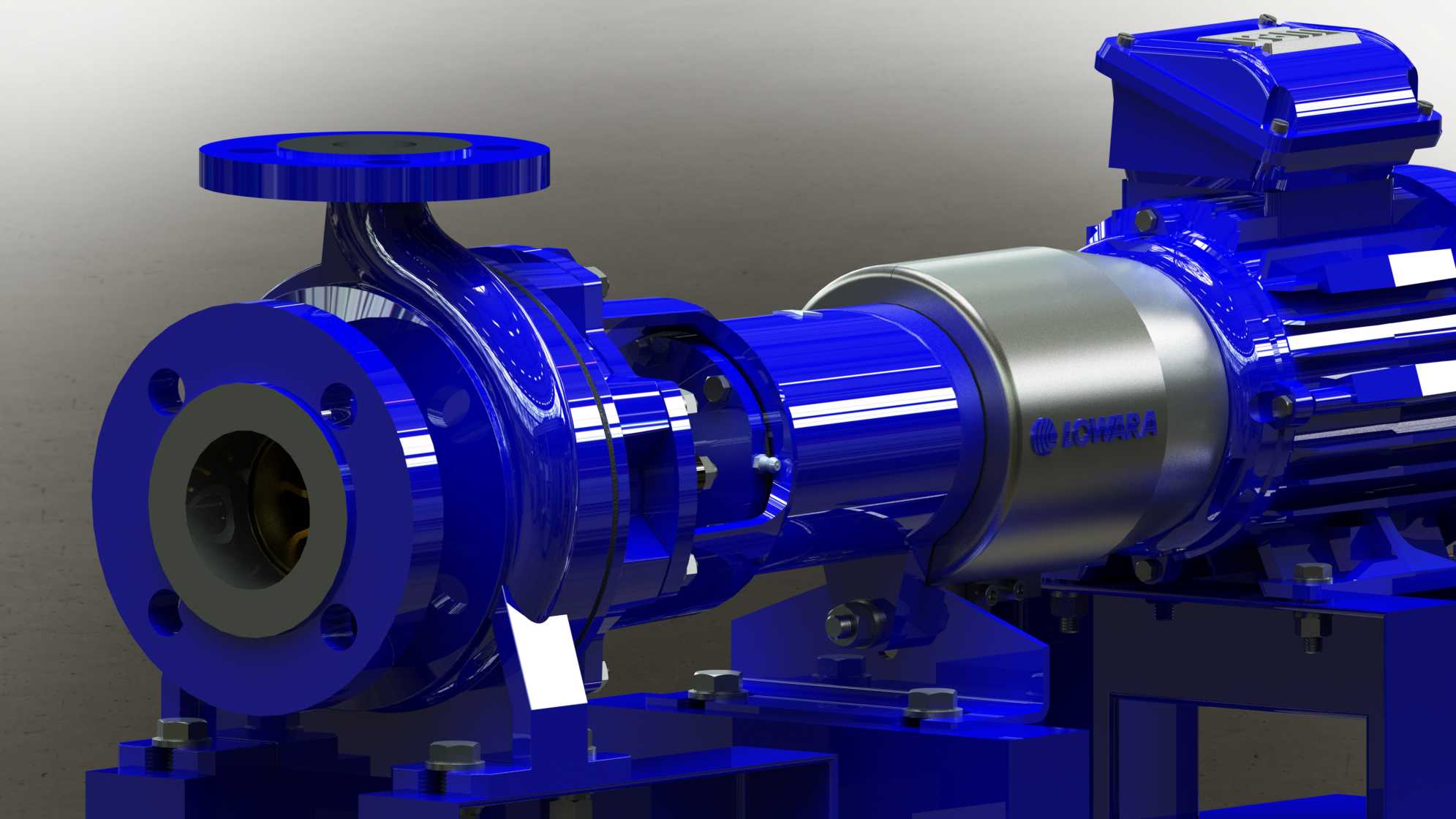

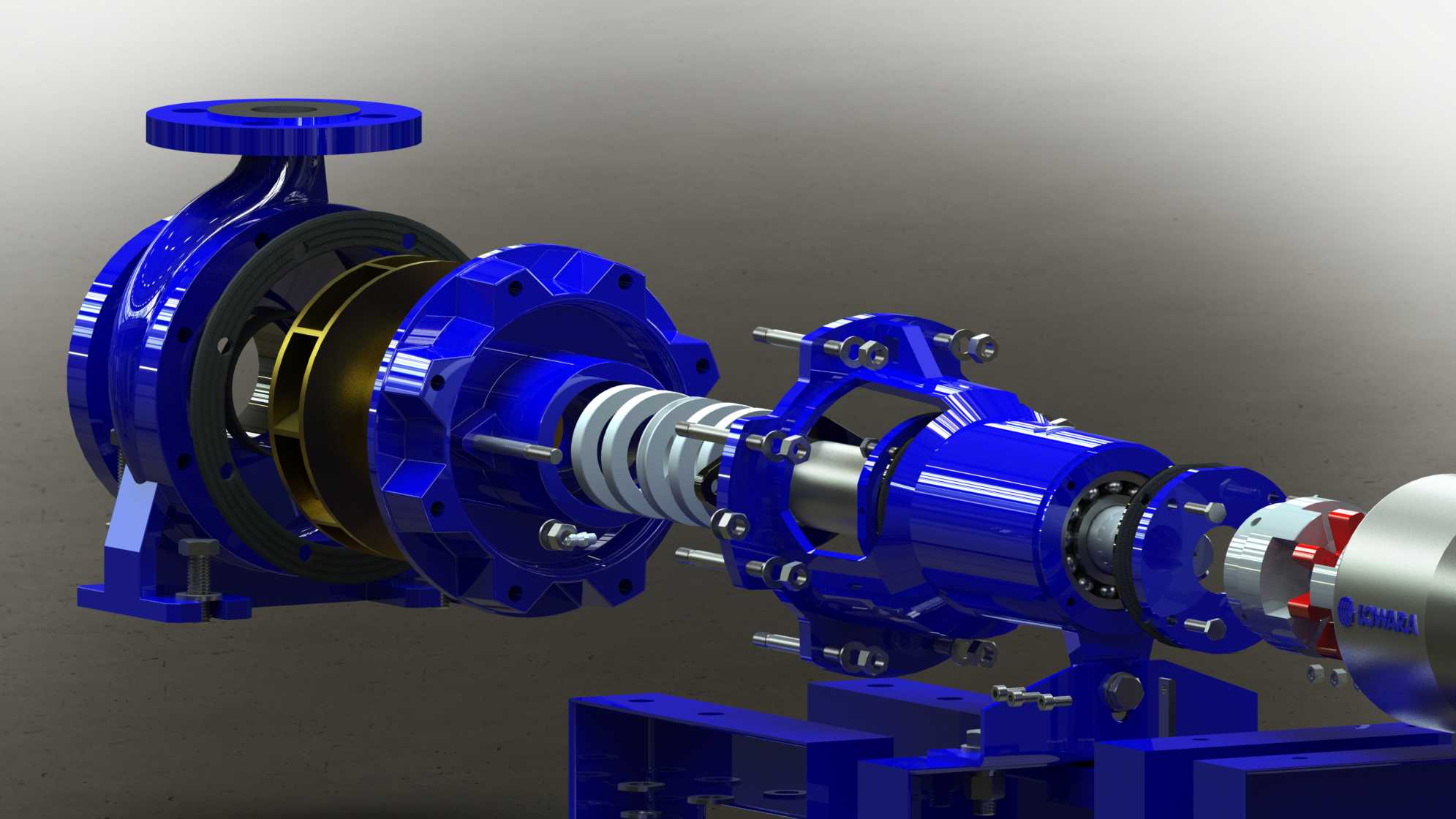

　　蜗壳是水力部件的外部承载件，外形由圆形泵腔逐渐过渡到顶部出口法兰，壁厚、加强轮廓和法兰螺栓孔在模型中均有明确表达。进口法兰采用端面对接形式，适合与吸入管直接连接；出口法兰位于泵体上方，法兰面朝向便于与立管或阀组对接。进行管路设计时，需要在进口侧保留直管段和软接、阀门、过滤器的位置，在出口侧预留止回阀、闸阀及压力表接口。泵体周围还应留出叶轮检修和机械密封维护空间，尤其是前端吸入盖区域，不能被管道或支架遮挡。

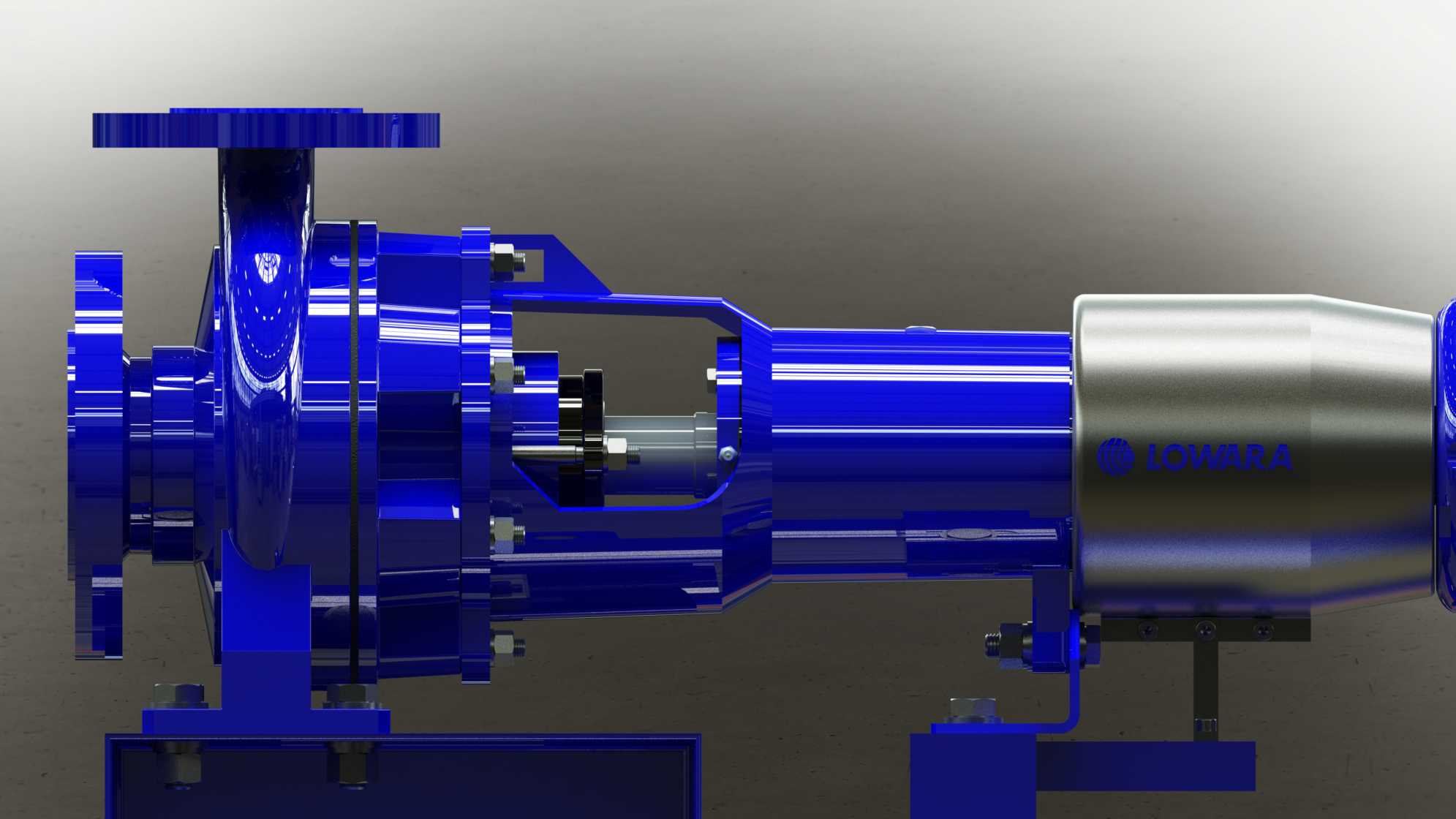

　　联轴器区域设置了银色防护段，用于覆盖旋转联轴部件，避免人员接触，也能减少杂物卷入。泵头与电机之间的轴向距离需要兼顾拆装：联轴器护罩拆除后，应能检查弹性块、对中偏差和轴端连接。长联轴结构相比紧凑直联形式，在维护时更容易分离泵与电机，也便于独立更换机械密封、轴承或叶轮，但整机长度更大，对基础长度和轴系对中要求更高。

　　在功能设计上，这类泵主要承担清水或近似清水介质的连续输送。暖通系统中可用于冷冻水、冷却水循环；消防系统中可作为供水加压设备；农业温室和水产场景中则服务于循环水、补水和输送管路。不同工况对流量、扬程和汽蚀余量的要求不同，但三维布置阶段首先要确认吸入条件：吸入管应尽量短、少弯头，避免高点集气；泵入口附近不应出现突然缩径或造成涡流的管路形式。出口管路则应承受压力波动，支吊架不能把管道重量直接压在泵法兰上。

　　模型的外形尺寸信息可以通过泵体、电机、底座和法兰位置直接读取。长度方向由泵吸入口前端延伸至电机后端，宽度方向主要受电机外壳、接线盒和底脚限制，高度方向的最高点为顶部出口法兰和电机接线盒。设备就位时，底架底面应与基础垫铁接触，地脚螺栓位置需与底座孔位对应；泵组四周应预留操作通道，电机侧要保证接线和散热，泵头侧要保证法兰螺栓拆装。若在撬装泵房或模块化机房内使用，还需核对整机与墙板、管廊、控制柜之间的净距。

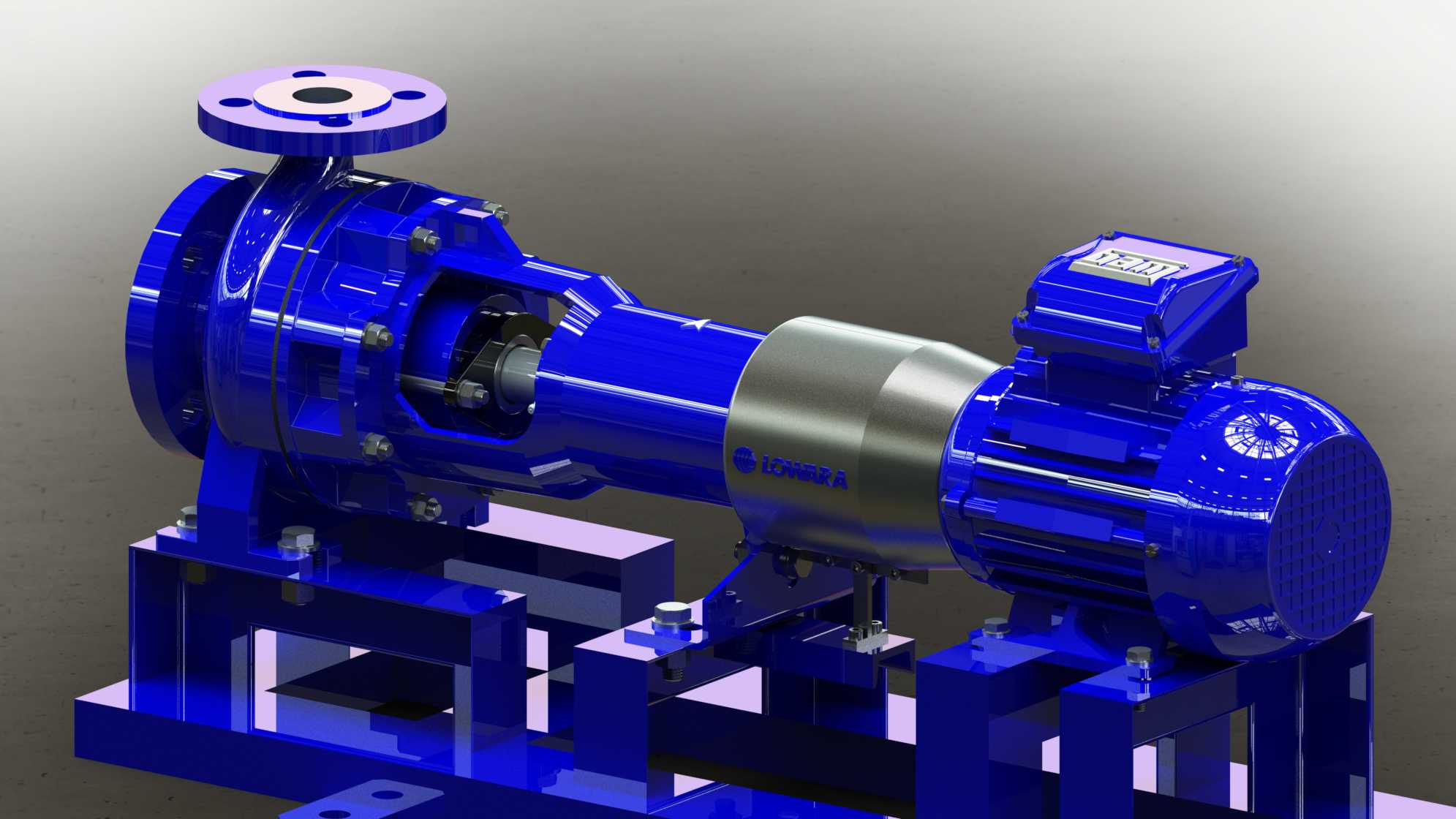

　　结构表达上，蓝色涂装部分覆盖泵壳、悬架、底座和电机外表面，银色中段突出联轴器防护区域，视觉上能够快速区分水力部件、传动部件和动力部件。叶轮位于蜗壳内部，虽然外部不可见，但其轴向位置决定了吸入盖、密封腔和轴系长度。机械密封或填料密封区域位于泵壳与轴承悬架之间，是日常维护重点；建模时应保证该段周边有足够空间拆卸压盖和密封件。轴承箱体承担径向力和部分轴向力，底脚支撑需要保持刚性，避免运行时因管路载荷引起变形。

　　对于选型和布置人员，这套模型的价值不只是外观展示，更在于把法兰方位、电机轮廓、底座边界和维护空间统一到同一装配坐标中。管道专业可据此确定进出口标高，结构专业可核对基础荷载和预埋位置，电气专业可判断接线盒方向与电缆走线，维护人员则能提前评估吊装和拆装路径。整体结构符合卧式端吸离心泵的典型工程形态，既可作为通用水泵设备布置参考，也可用于进一步细化泵壳内部水力件、密封系统和底座焊接结构。
