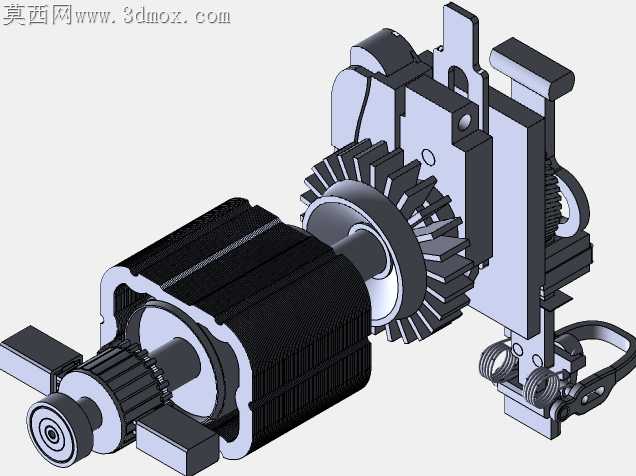

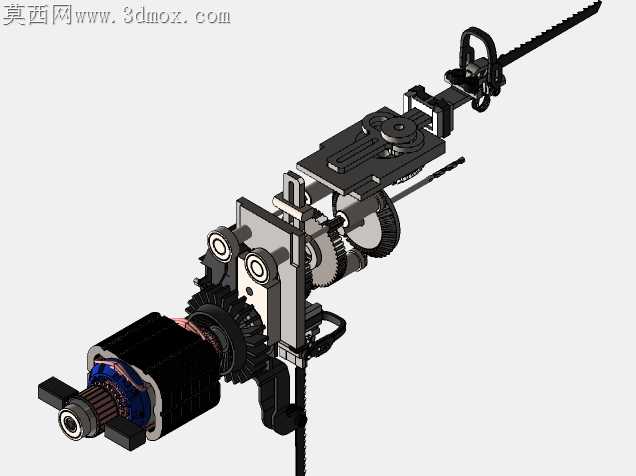

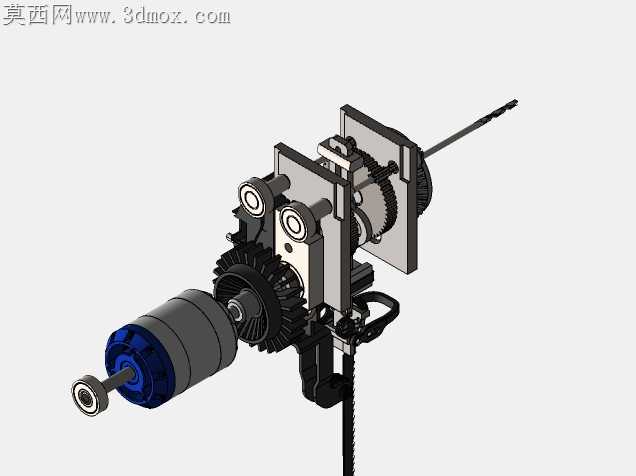

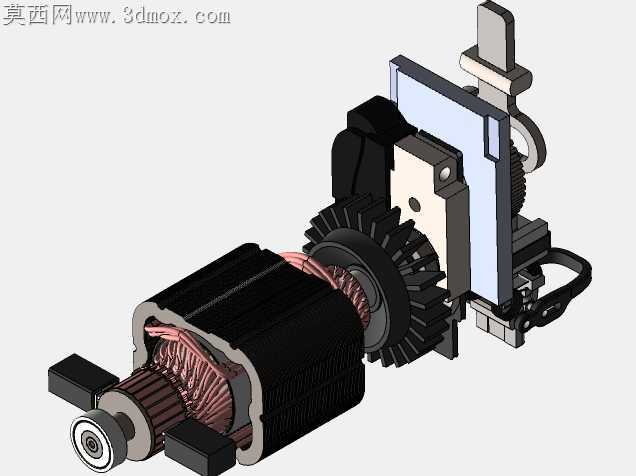

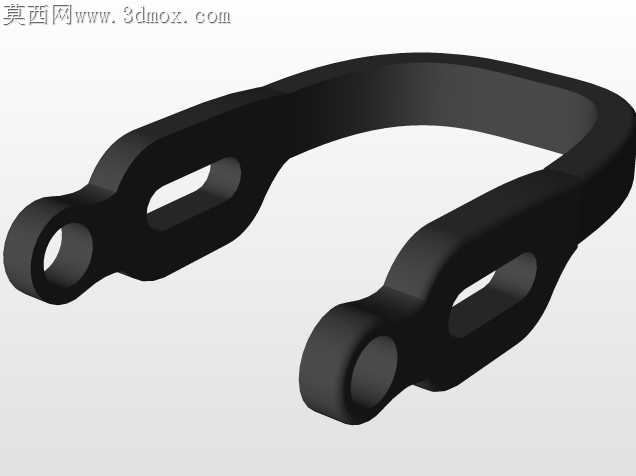

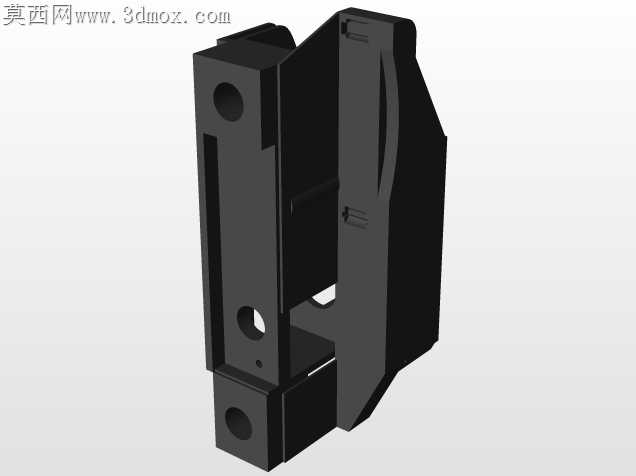

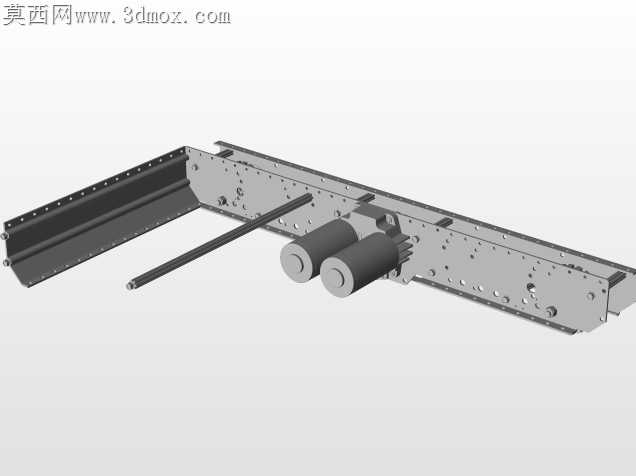

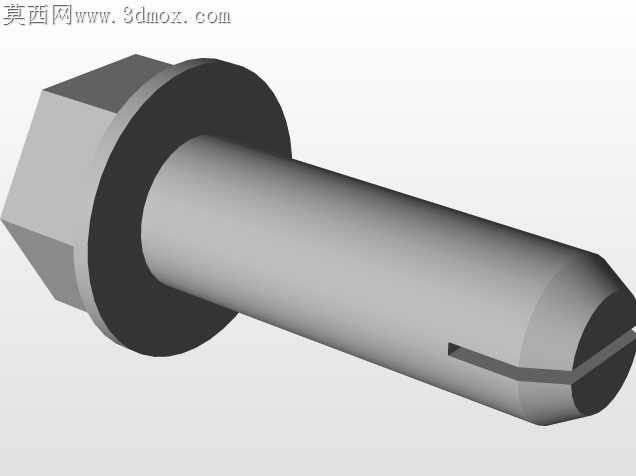

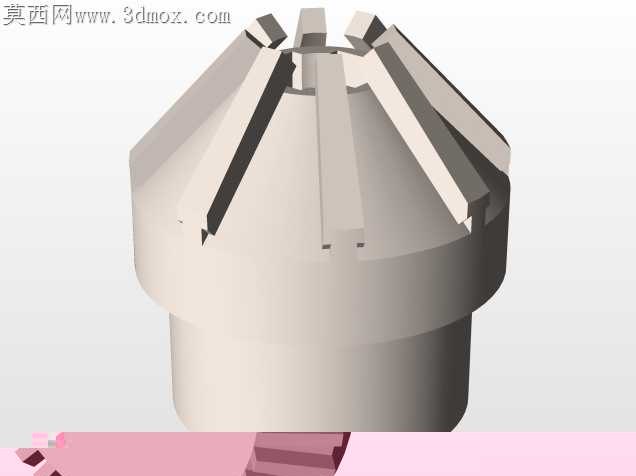

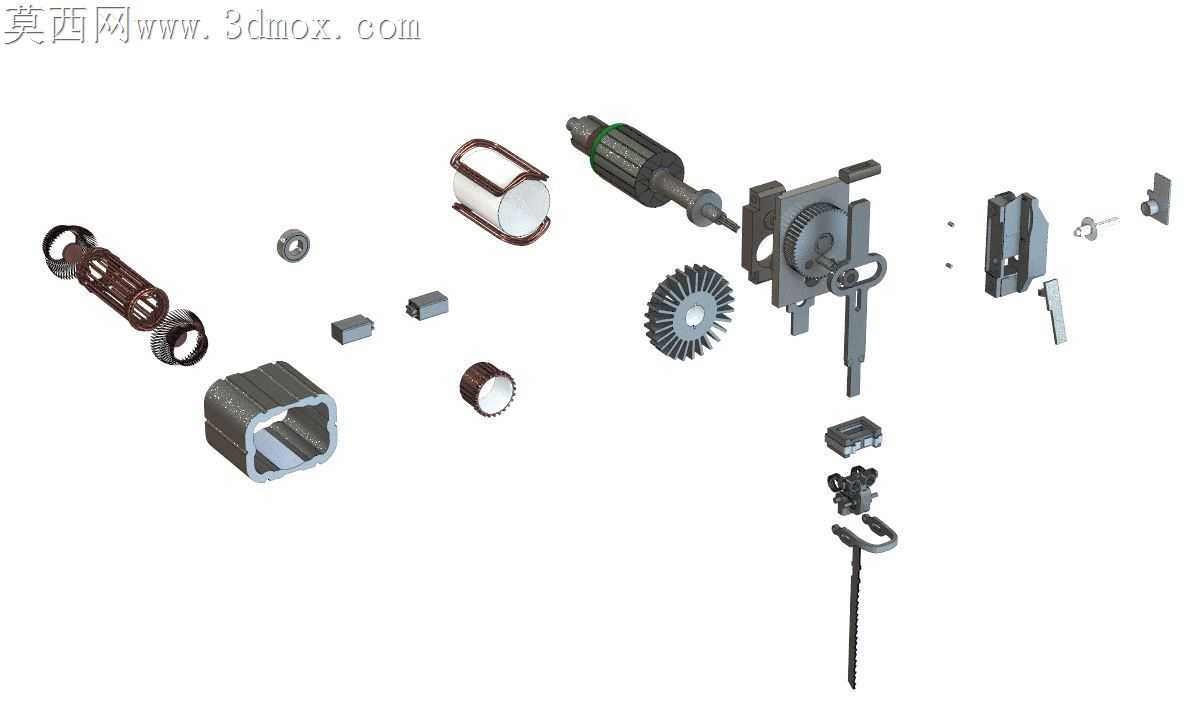

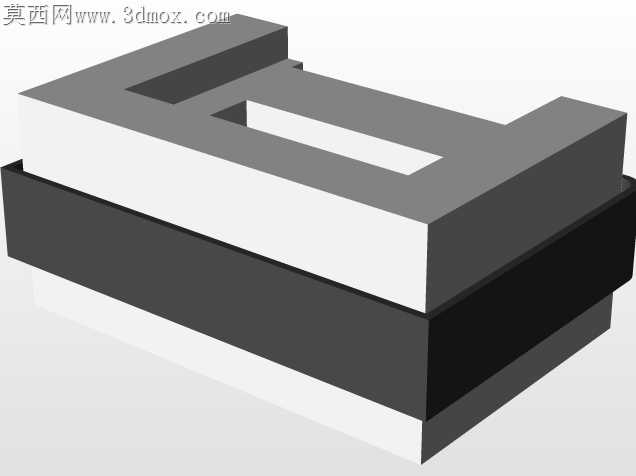

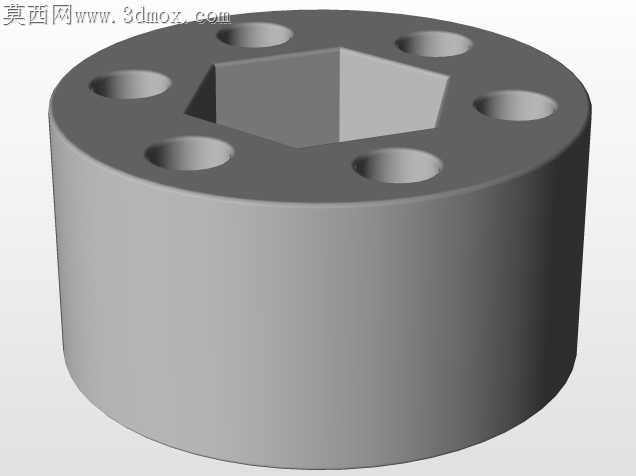

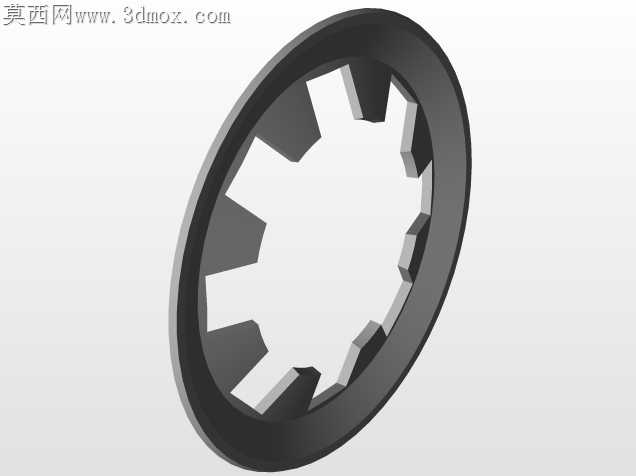

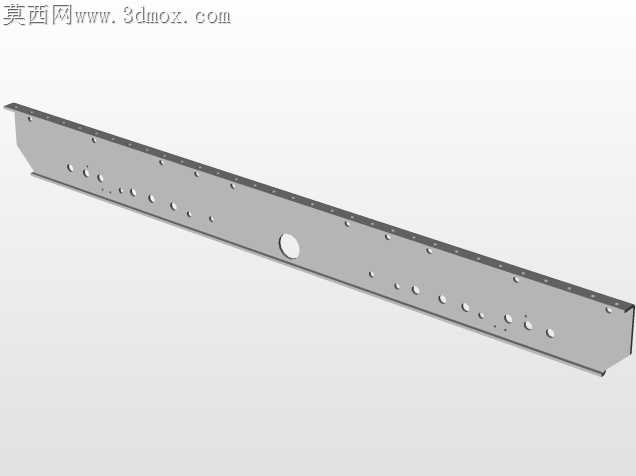

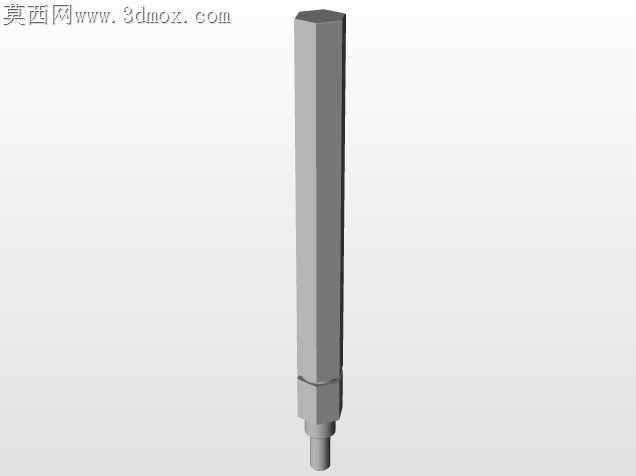

百得拼图锯配套驱动电机总成结构

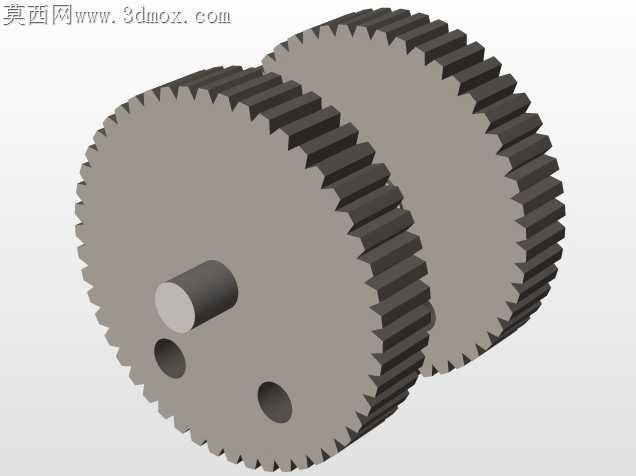

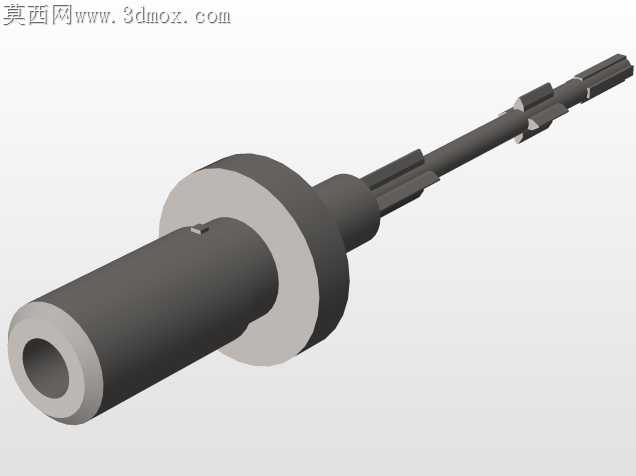

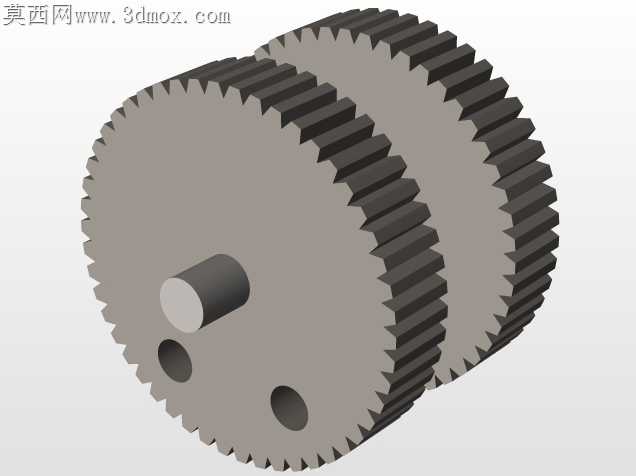

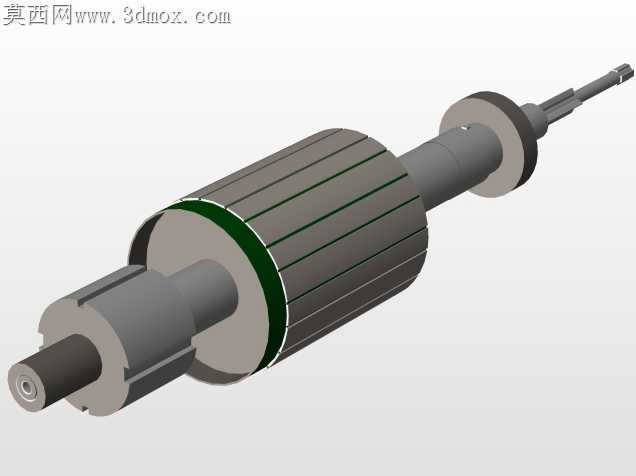

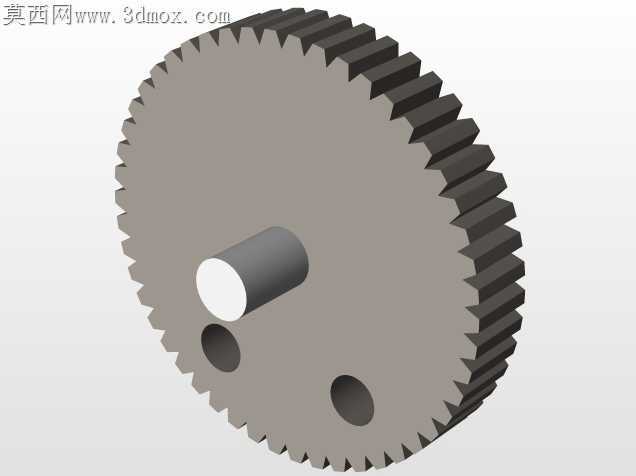

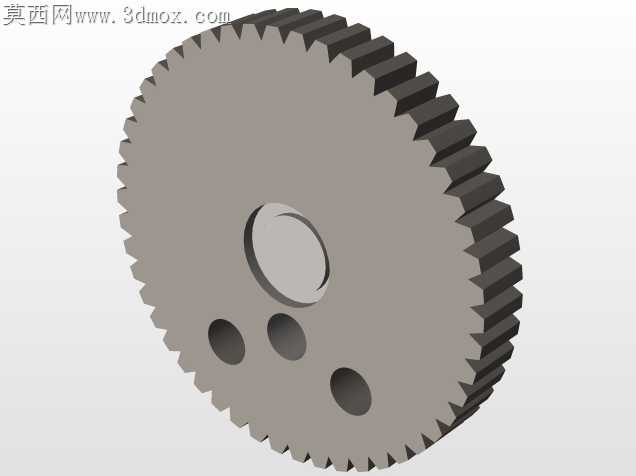

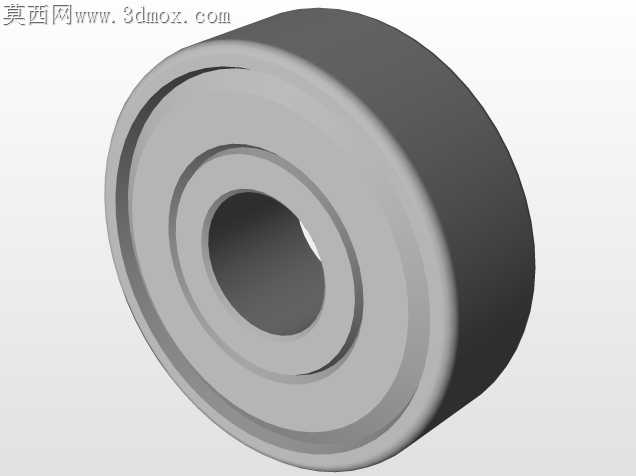

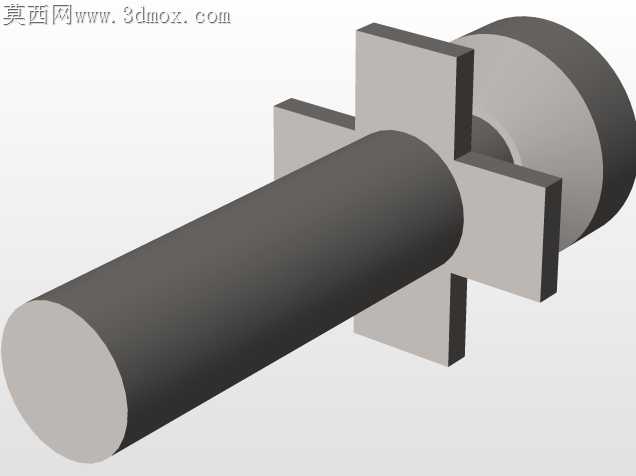

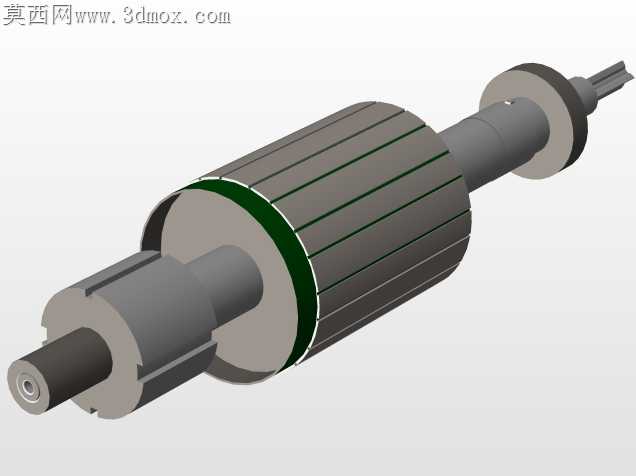

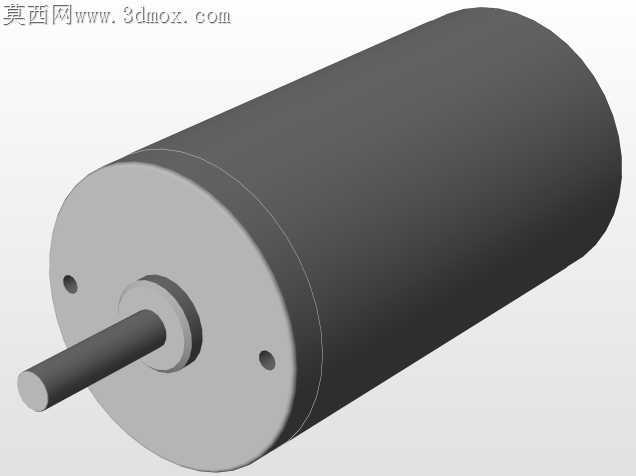

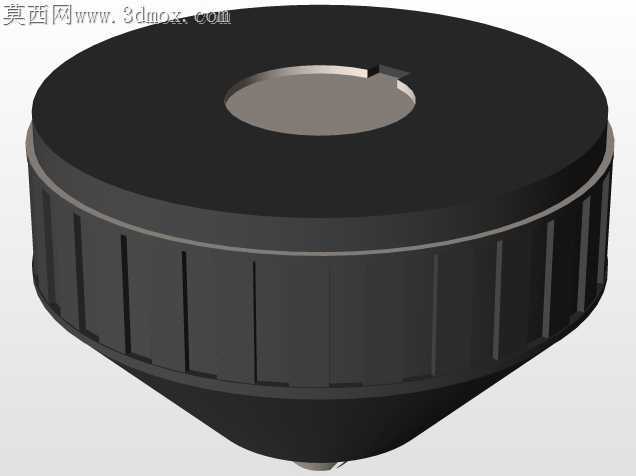

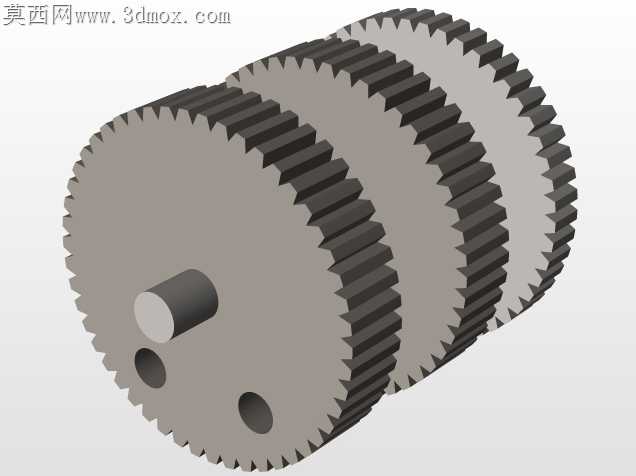

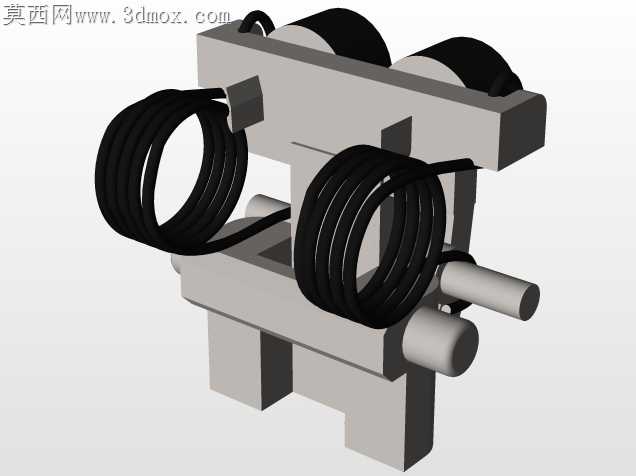

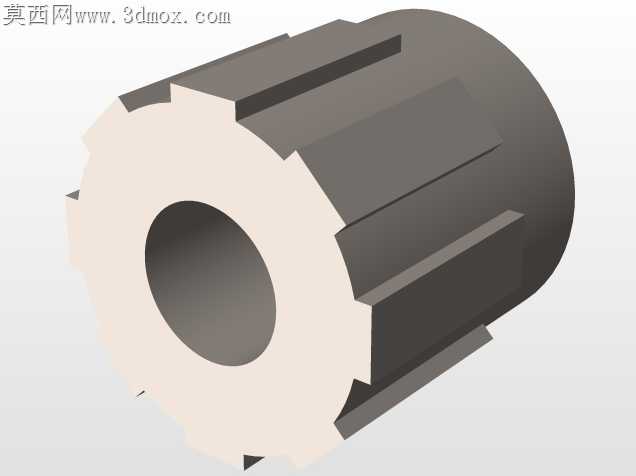

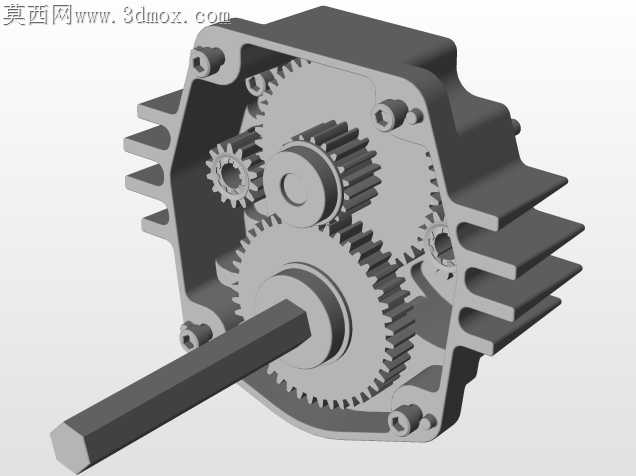

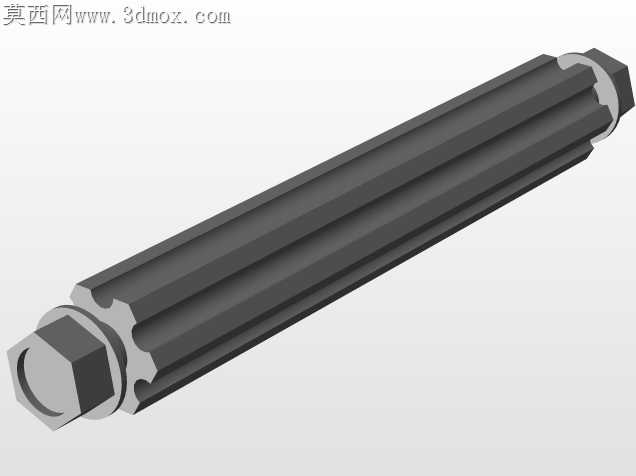

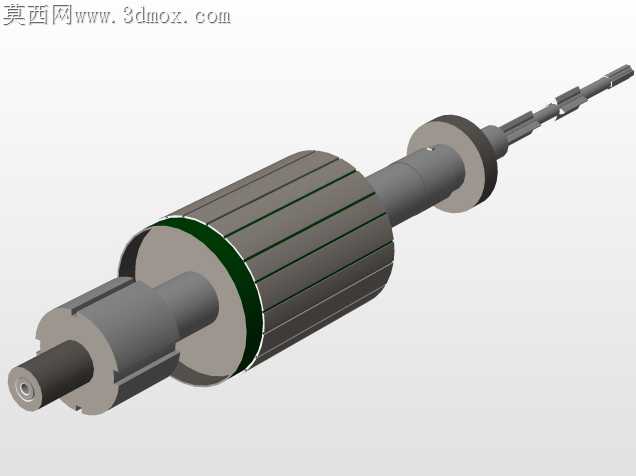

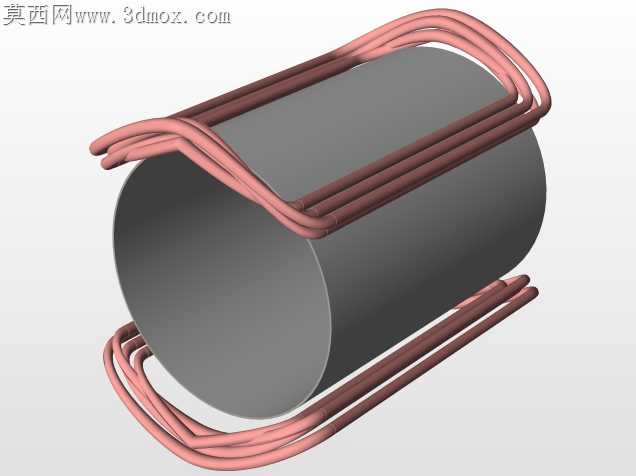

手持电动工具的驱动电机长期处于高负载启停、振动冲击的工况下，端盖与机壳的同轴度偏差很容易导致输出轴偏磨，不仅会缩短轴承寿命，还会让锯切过程出现异常抖动，直接影响拼图锯的切面精度。这款电机总成在端盖定位结构上做了针对性调整，输出轴侧的端盖没有采用常见的三点卡扣定位，而是在端盖外缘设置了两个对称的定位销孔，与机壳端面的定位凸台过盈配合，过盈量控制在0.02mm到0.03mm之间，既不会因为过盈量太大导致装配时端盖开裂，也能避免长期振动后定位松脱，保证输出轴与机壳内腔的同轴度控制在0.01mm以内。机壳采用的是薄壁圆筒结构，壁厚均匀控制在1.2mm，没有做多余的加强筋凸起，一方面是适配电动工具紧凑的内部安装空间，减少外壳与周边布线、散热结构的干涉，另一方面均匀的壁厚能让定子铁芯压装时受力更均匀，不会出现局部应力集中导致的机壳微变形，毕竟手持工具跌落概率高，微变形在后续使用中很容易扩展成开裂故障。输出轴的轴伸端做了1:50的锥度过渡，没有采用直轴滚花的固定方式，锥面配合能让传动齿轮的装拆更方便，配合端面的锁紧螺丝，即使在正反转频繁切换的工况下，也不会出现齿轮打滑移位的问题。端盖上的两个安装孔做了沉头处理，沉头深度刚好覆盖螺丝头部，不会让螺丝突出端盖平面，避免装配时螺丝与工具内部的其他结构发生刮擦。绕组与端盖的间隙预留了0.8mm的安全距离，既不会因为间隙太大浪费内部空间，也能避免振动时绕组绝缘层与端盖发生摩擦破损，降低短路风险。输出轴根部的轴承位做了0.01mm的凸台限位，轴承压装到位后刚好抵在凸台上，不需要额外加卡簧固定，减少了零件数量的同时，也避免了卡簧长期受振动脱落卡滞转子的隐患。机壳表面做了哑光氧化处理，没有多余的装饰纹理，粗糙的哑光表面既能提升手持工具内部的散热效率，也能在装配时增加与工具外壳的摩擦力，减少电机在工具内部的窜动。
